So verbinden Sie die Ladestation Alpitronic Hypercharger mit dem Reduxi Controller
Fügen Sie Ihren Alpitronic Hypercharger zum Reduxi Controller hinzu.

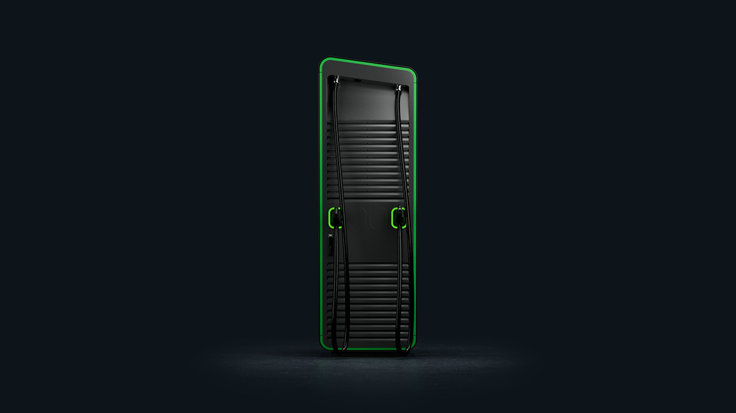

Textbeschreibung dieses Bildes
Produktbild eines hohen schwarzen Schnellladeschranks für Elektrofahrzeuge auf dunkelblauem Hintergrund, Vorderansicht. Der Schrank hat eine grün beleuchtete Umrandung, gerippte oder mit Lamellen versehene Paneele an der Vorderseite, zwei Ladekabel, die seitlich hängen, und zwei kleine grün beleuchtete Steckerhalter in der Mitte. Am Boden ist ein schwacher Schatten oder Schein zu sehen. Kein lesbarer Text.
1 Technische Dokumentation
Die Anleitungen zum Anschließen und Konfigurieren der Ladestation finden Sie auf der Webseite des Herstellers.
- Alpitronic: Produktpalette Hypercharger – Modelle HYC50, HYC200 und HYC400 mit technischen Daten.
- Alpitronic: Datenblatt HYC400 (PDF) – Technische Daten, Kommunikationsprotokolle und Lastmanagement.
- Google-Suche: Alpitronic Hypercharger Dokumentation – Link aus dem Originalartikel.
2 Erforderliche Ausrüstung
- Reduxi Controller
- Alpitronic Hypercharger
- Ethernet-Kabel (die Ladestation hat einen Ethernet-Anschluss 10/100Base-T)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Ladestation vorbereiten
3.1 Modbus an der Ladestation aktivieren
Öffnen Sie die Weboberfläche der Ladestation. Stellen Sie unter GENERAL – Power den Parameter ModBus Enabled auf True. Speichern Sie die Einstellungen und führen Sie einen Hard-Reset der Ladestation durch (Hard reset HYC).
Die werkseitige Standard-IP-Adresse der Ladestation ist 192.168.1.100. Die IP-Adresse der Ladestation brauchen Sie später im Reduxi Configurator.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Ladegerät in Reduxi hinzufügen
Mit diesen Schritten fügen Sie eine neue Ladestation hinzu oder bearbeiten eine bestehende.
5.1 Grundeinstellungen
Melden Sie sich lokal am Controller im Reduxi Configurator an (siehe Punkt 4) und klicken Sie auf + Add device. Geben Sie dann die Grundeinstellungen ein.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal. Geben Sie dann die Gerätekonfiguration ein.
| Parameter | Wert |
|---|---|
| Modbus unit ID | Normalerweise wird 1 verwendet. |
5.3 Erweiterte Einstellungen
Geben Sie die erweiterten Einstellungen ein und wählen Sie sie aus.
5.4 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Die Ladestation wird einmal ausgelesen, es wird nichts gespeichert. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Prüfen Sie nach dem Verbindungsaufbau als zusätzlichen Test die Werte der Ladestation unter Devices im Reduxi Configurator.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Öffnen Sie die Herstellerdokumente und halten Sie den Reduxi Controller, das Ethernet-Kabel und einen Laptop bereit.
Ladestation (Punkt 3): Aktivieren Sie Modbus an der Ladestation und notieren Sie ihre IP-Adresse.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie das Gerät hinzu und führen Sie Test communication aus.
In Betrieb nehmen (Punkt 6): Prüfen Sie die Messwerte der Ladestation unter Devices.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob Modbus an der Ladestation aktiviert ist und die Ladestation zurückgesetzt wurde (Punkt 3.1). Prüfen Sie die IP-Adresse und die Modbus-Geräte-ID (Punkt 5.2). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
