So verbinden Sie die Ladestation Tesla Wall Connector (Gen3) mit dem Reduxi Controller
Verbinden Sie Ihren Tesla Wall Connector (Gen 3) mit dem Reduxi Controller.

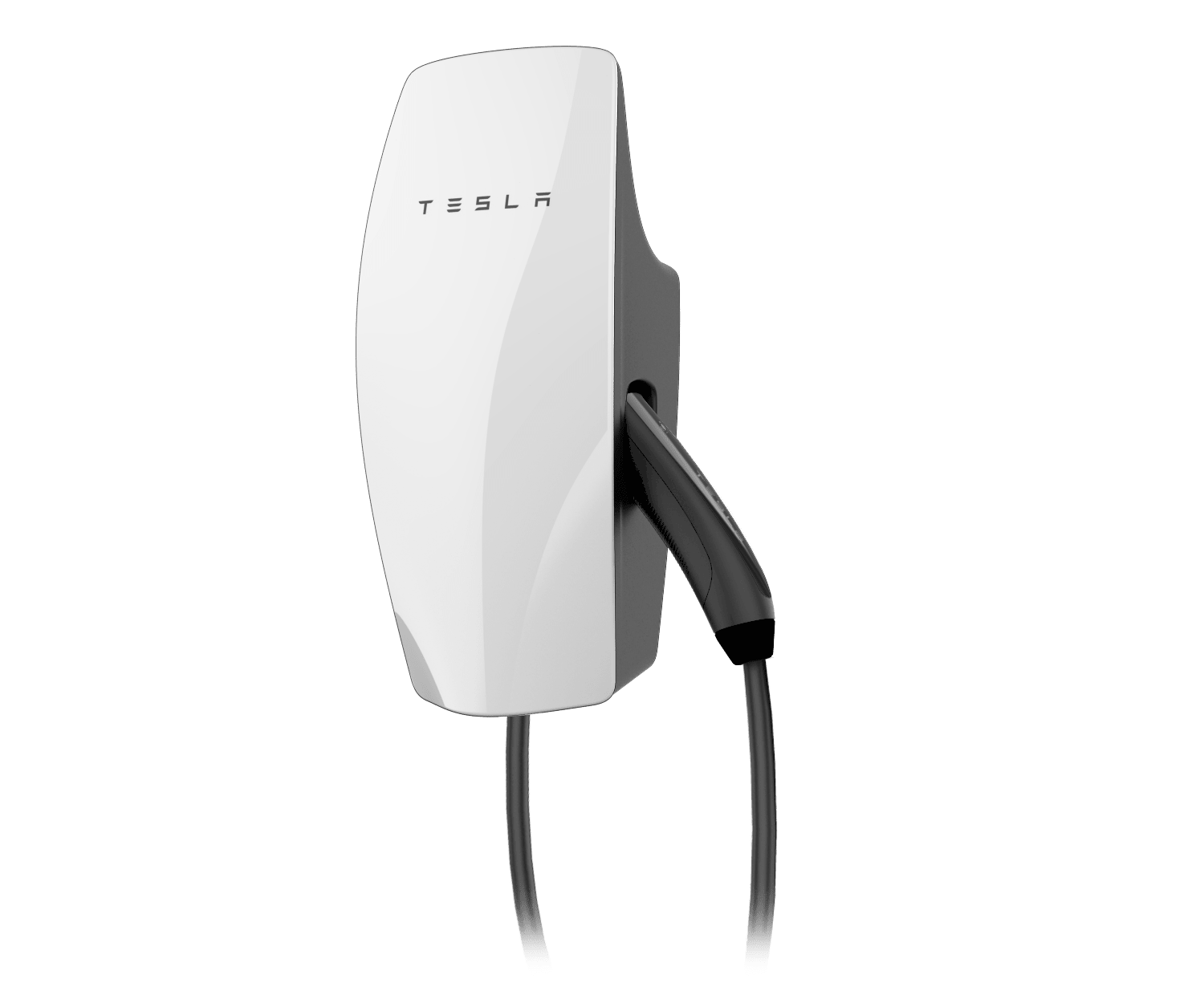

Textbeschreibung dieses Bildes
Produktfoto einer wandmontierten weißen Ladestation für Elektrofahrzeuge auf weißem Hintergrund. Das Gehäuse ist glänzend weiß und gebogen, nahe der Oberkante steht das Wort 'TESLA' in weit gesetzten Buchstaben. Ein schwarzes Ladekabel mit schwarzem Griff ist rechts in das Gehäuse eingesteckt, und ein schwarzes Kabel hängt vom unteren Teil des Gehäuses herab und blendet unten aus.
1 Technische Dokumentation
Herstellerdokumente zum Tesla Wall Connector (Gen 3):
- Installing a Wall Connector – Installationsseite von Tesla: Inbetriebnahme, Wi‑Fi-Verbindung, Registrierung und Firmware-Updates.
- Wall Connector 3 Install Manual (Type 2, EMEA, en-GB) – Installationshandbuch mit technischen Daten, Inbetriebnahme und Power Sharing.
- Power Management – Statisches, dynamisches und Gruppen-Leistungsmanagement.
2 Erforderliche Ausrüstung
- Tesla Wall Connector (Gen 3), installiert und in Betrieb genommen
- Wi‑Fi-Netzwerk mit 2,4 GHz und WPA2-Sicherheit für den Wall Connector
- Reduxi Controller im selben Netzwerk
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Wall Connector installieren und in Betrieb nehmen
3.1 Installation und Inbetriebnahme
Die Anleitungen zum Anschließen und Konfigurieren des Wall Connectors finden Sie auf der Seite des Herstellers: Installing a Wall Connector.
3.2 Wi‑Fi-Verbindung
- Der Wall Connector unterstützt 2,4-GHz-Netzwerke (802.11 b/g/n) mit WPA2-Sicherheit.
- Jedes Gerät hat einen eigenen Wi‑Fi-Netzwerknamen und ein eigenes Passwort. Sie sind auf einem Etikett auf der Rückseite des Geräts und auf dem Umschlag der Kurzanleitung aufgedruckt.
- Eine Wi‑Fi-Verbindung ist für das Leistungsmanagement nicht erforderlich. Tesla empfiehlt sie für Firmware-Updates und die Fehlerbehebung aus der Ferne.
3.3 Leistungsmanagement
Der Gen 3 Wall Connector hat drei Funktionen für das Leistungsmanagement:
- Statisch: Der Installateur wählt bei der Installation eine feste Leistungsstufe.
- Dynamisch: Die Laderate folgt der Last im Haus. Dazu ist ein von Tesla zugelassener Leistungszähler nötig, der separat verkauft wird, und es funktioniert mit einem einzelnen Wall Connector.
- Gruppe: Bis zu sechs Gen 3 Wall Connectors teilen sich die Leistung.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Wall Connector zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie einen neuen Wall Connector hinzu oder bearbeiten einen vorhandenen.
5.1 Grundeinstellungen
Melden Sie sich im Reduxi Configurator über den Browser an (siehe Punkt 4) und klicken Sie auf Add device.
Geben Sie im ersten Schritt die Grundeinstellungen des Geräts ein. Klicken Sie dann auf Next.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal und geben Sie die erweiterten Einstellungen des Wall Connectors ein.
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Tesla Wall Connector wird einmal ausgelesen, es wird nichts gespeichert. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Prüfen Sie nach dem Verbindungsaufbau die Werte unter Devices im Reduxi Configurator. Reduxi liest den Wall Connector nur aus.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Lesen Sie die Tesla-Dokumente und halten Sie die Ausrüstung bereit, einschließlich eines Wi‑Fi-Netzwerks mit 2,4 GHz und WPA2.
Wall Connector (Punkt 3): Installieren Sie den Wall Connector und nehmen Sie ihn mit der App Tesla One in Betrieb. Richten Sie das Leistungsmanagement ein.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie das Gerät hinzu und testen Sie die Kommunikation.
In Betrieb nehmen (Punkt 6): Prüfen Sie die Messwerte. Reduxi liest den Wall Connector aus.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Der Wall Connector verbindet sich nicht mit dem Wi‑Fi-Netzwerk | Er unterstützt nur 2,4-GHz-Netzwerke mit WPA2-Sicherheit (802.11 b/g/n). Prüfen Sie den Netzwerktyp. |
| Netzwerkname und Passwort des Wall Connectors sind nicht bekannt | Sie sind auf einem Etikett auf der Rückseite des Geräts und auf dem Umschlag der Kurzanleitung aufgedruckt. |
| Reduxi steuert den Wall Connector nicht | Der Tesla Wall Connector Gen 3 ist in Reduxi nur lesend eingebunden. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
