So verbinden Sie die Batterie Victron Energy MultiPlus II mit dem Reduxi Controller
Verbinden Sie einen Victron Energy MultiPlus-II mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

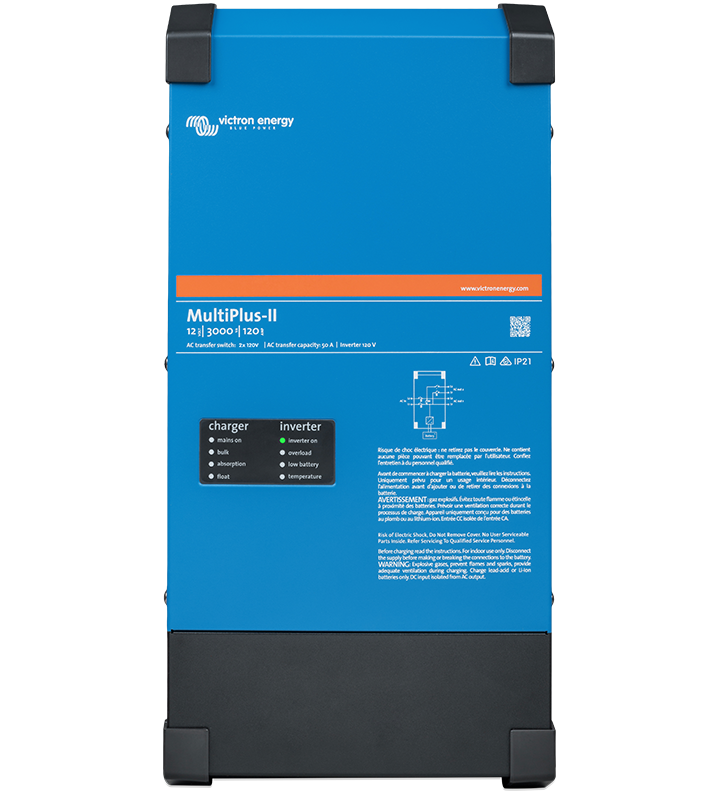

Produktfoto eines blauen Victron Energy MultiPlus-II Wechselrichters/Laders auf weißem Hintergrund, Vorderansicht, mit schwarzen Kunststoff-Eckkappen oben und unten und einem dunkelgrauen Sockel unten. Vorderseite: Logo 'victron energy BLUE POWER' oben links; ein oranger Streifen mit 'www.victronenergy.com'; Modelltext 'MultiPlus-II' mit '12 | 3000 | 120' und einer Zeile zum AC-Umschalter und einer Kapazität von 50 A (Kleingedrucktes); ein QR-Code rechts; Warnsymbole und 'IP21'. LED-Anzeige links mit den Beschriftungen 'charger' (mains on, bulk, absorption, float) und 'inverter' (inverter on, overload, low battery, temperature); die LED 'inverter on' leuchtet grün, die anderen sind aus. Ein kleiner Schaltplan und mehrere Zeilen Warntext auf Französisch und Englisch (Kleingedrucktes) rechts.
1 Technische Dokumentation
Anleitungen zum Anschließen und Konfigurieren des Geräts finden Sie auf der Webseite von Victron.
- Victron Handbücher: MultiPlus-II – Anleitungen des Herstellers. Wählen Sie das Produkt in der Dropdown-Liste.
- Handbuch MultiPlus-II 230V (PDF) – Installation, Verdrahtung und VE.Bus-Anschluss.
- Datenblatt MultiPlus-II (PDF) – Modelle, technische Daten und Zubehör.
- Victron Modbus-TCP FAQ – Modbus-TCP an einem GX-Gerät aktivieren und die Geräte-IDs finden.
- Produktseite MultiPlus-II – Produktbeschreibung und Downloads.
2 Erforderliche Ausrüstung
- Victron Energy MultiPlus-II
- GX-Gerät des Victron-Systems (fungiert als Modbus-TCP-Gateway)
- Reduxi Controller
- Netzwerkverbindung zwischen dem GX-Gerät und dem Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Victron-System konfigurieren
3.1 Modbus-TCP am GX-Gerät aktivieren
Modbus-TCP ist an einem GX-Gerät standardmäßig deaktiviert. Um es zu aktivieren, gehen Sie am GX-Gerät zu Settings – Services, scrollen Sie nach unten und aktivieren Sie den Dienst Modbus-TCP.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 MultiPlus II zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie ein neues Gerät hinzu oder bearbeiten ein bestehendes.
5.1 Grundeinstellungen
Melden Sie sich im Reduxi Configurator über den Browser an (siehe Punkt 4). Klicken Sie auf + Add device.
Geben Sie die Grundeinstellungen des Geräts ein.
Textbeschreibung dieses Bildes
Screenshot der Seite 'Basic settings' im Reduxi Configurator. Device type *: Battery (Dropdown). Type *: Victron Energy MultiPlus II (Dropdown). Name *: Victron Energy MultiPlus II (Textfeld). Schaltflächen: Back (unten links), Next (unten rechts, dunkel).
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal des Geräts.
Textbeschreibung dieses Bildes
Screenshot der Seite 'Communication channel and device configuration' im Reduxi Configurator. Connection *: TCP/IP (Dropdown). IP *: 192.168.1.1 (Feld ist aktiv, Textcursor am Ende). Port *: 502. Schaltflächen: Back (unten links), Test communication und Next (unten rechts, Next ist dunkel).
5.3 Erweiterte Einstellungen
Wählen und geben Sie die erweiterten Einstellungen ein:
| Parameter | Wert |
|---|---|
| Reading delay | 250 |
| Writing delay | 250 |
Textbeschreibung dieses Bildes
Screenshot des Dialogs "Advance settings" (wie angezeigt) im Reduxi Configurator. Schalter, jeweils mit einer Frage: Do you want to set data saving interval: No (Hinweis: Default: 1 min). Do you want to set reading delay: Yes, Wertfeld 250 mit der Einheit ms. Do you want to set writing delay: Yes, Wertfeld 250 mit der Einheit ms (das Feld ist aktiv und der Wert ist markiert). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (Hinweis: Default: No). Do you want to exclude device from summary: No (Hinweis: Default: No). Darunter drei Dropdowns: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Schaltflächen unten: Back (links), Done (rechts, dunkel).
5.4 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Victron MultiPlus II wird einmal ausgelesen, es wird nichts gespeichert. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Prüfen Sie nach dem Verbindungsaufbau die Werte des Geräts unter Devices im Reduxi Configurator.
6.2 Steuerung durch Reduxi aktivieren
Für die Steuerung durch Reduxi stellen Sie unter Devices den control type des Geräts auf AUTO. Nur dann wirken sich Strategiebefehle auf das Gerät aus.
Legen Sie eine Strategie fest, wie unter Strategies for Reduxi controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Öffnen Sie die Victron-Handbücher. Halten Sie den MultiPlus-II, das GX-Gerät, den Controller und die Netzwerkverbindung bereit.
Victron-System (Punkt 3): Aktivieren Sie Modbus-TCP am GX-Gerät. Notieren Sie die Geräte-ID.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an. Fügen Sie das Gerät hinzu, wählen Sie den Kommunikationskanal und setzen Sie Reading und Writing delay auf 250. Führen Sie Test communication aus und klicken Sie dann auf Done.
In Betrieb nehmen (Punkt 6): Prüfen Sie die letzten Messwerte. Stellen Sie den control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob Modbus-TCP am GX-Gerät unter Settings – Services aktiviert ist. Prüfen Sie die Geräte-ID unter Settings – Services – Modbus/TCP – Available services. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
