So verbinden Sie die Wärmepumpe Akvaterm Geo 5xx mit dem Reduxi Controller
Fügen Sie Ihre Wärmepumpe Akvaterm Geo 5xx zum Reduxi Controller hinzu.
Textbeschreibung dieses Bildes

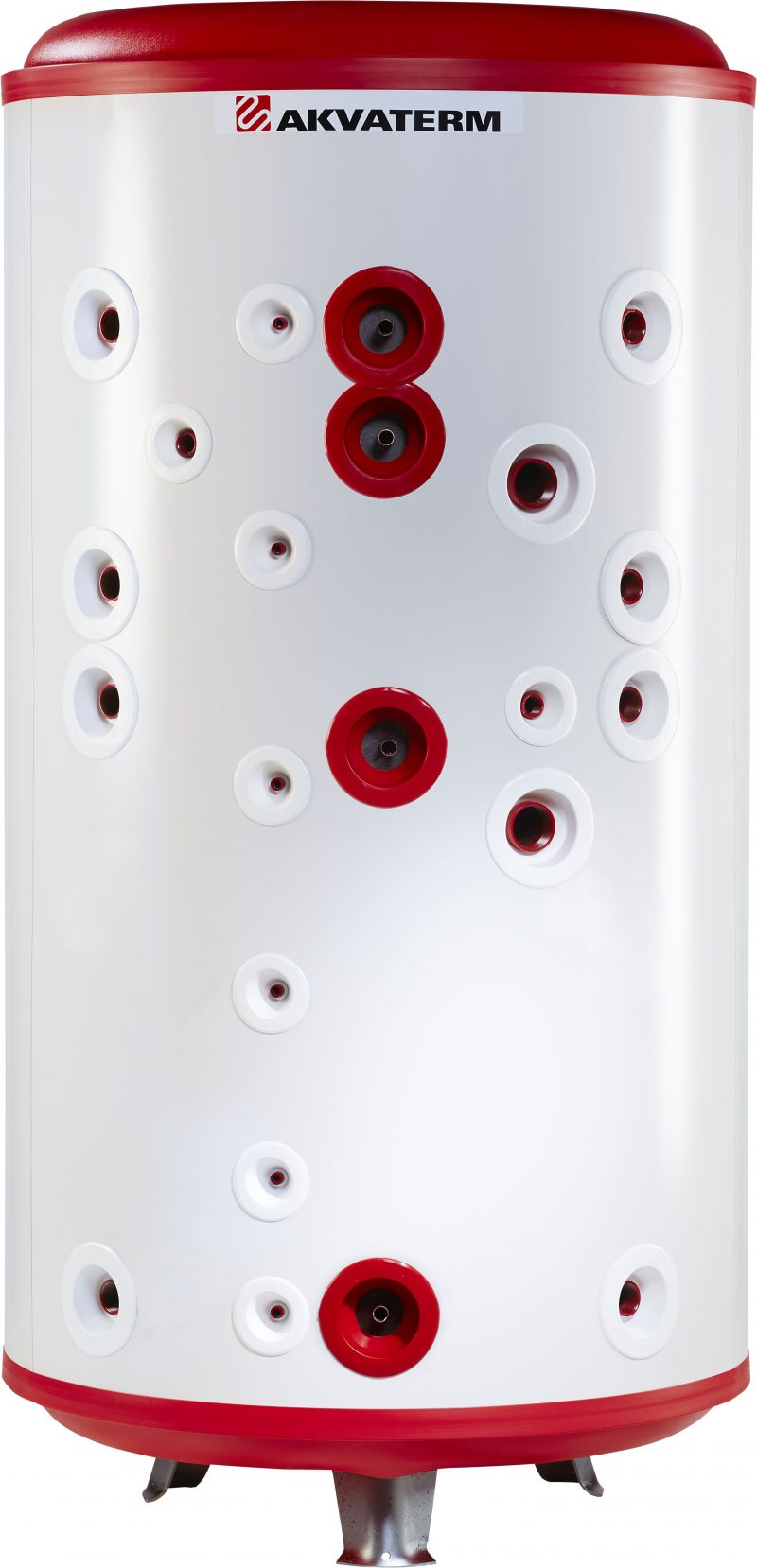

Foto eines senkrechten weißen zylindrischen Speichers mit einem roten gewölbten Deckel und einem roten Sockelring, der auf drei Metallfüßen steht. Das Logo "AKVATERM" (rotes Symbol und schwarze Schrift) ist nahe der Oberkante der Vorderseite aufgedruckt. Die Vorderwand hat viele runde Anschlüsse in weißen und roten kreisförmigen Kragen. Zwei große Anschlüsse mit rotem Kragen und dunkler Dämmung sitzen übereinander oben in der Mitte. Mehrere kleinere Anschlüsse mit weißem Kragen sind links und rechts sowie im unteren Teil angeordnet. Ein mittlerer Anschluss mit weißem Kragen und rotem Innenrand befindet sich rechts von der Mitte. Ein größerer Anschluss mit rotem Kragen sitzt nahe der Unterkante in der Mitte, über dem roten Sockel. Es sind keine weiteren Texte, Beschriftungen oder Markierungen zu sehen.
1 Technische Dokumentation
Akvaterm veröffentlicht die Anleitungen für die Akva Geo auf seiner Produktseite unter Guides.
- Akvaterm Akva Geo: Guides – Anleitungen zum Anschließen und Konfigurieren des Geräts (Webseite des Herstellers)
- Akvaterm Broschüre (EN) – Produktbroschüre, PDF
- Handbuch (FIN, SVE, ENG) – Handbuch, PDF
2 Erforderliche Ausrüstung
Sie benötigen diese Komponenten:
- Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Wärmepumpe anschließen und konfigurieren
Schließen Sie die Akvaterm Geo 5xx an und konfigurieren Sie sie, wie auf der Webseite des Herstellers beschrieben. Siehe Punkt 1.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Wärmepumpe in Reduxi hinzufügen
Mit diesen Schritten fügen Sie eine neue Wärmepumpe hinzu oder bearbeiten eine vorhandene.
5.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 4) und klicken Sie auf + Add device.
Geben Sie die Grundeinstellungen des Geräts ein: Gerätetyp, Typ und einen frei gewählten Namen, zum Beispiel Akvaterm Geo 5xx.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal und geben Sie die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Kommunikationskanal | Wählen Sie den Kanal, über den die Wärmepumpe angeschlossen ist |
| Modbus unit ID | Normalerweise 1
|
5.3 Erweiterte Einstellungen
Geben Sie die erweiterten Einstellungen ein und wählen Sie sie aus.
5.4 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Die Akvaterm Geo 5xx wird einmal ausgelesen, es wird nichts gespeichert. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Prüfen Sie nach dem Verbindungsaufbau als zusätzlichen Test die Werte unter Devices – Akvaterm Geo 5xx im Reduxi Configurator.
6.2 Steuerung durch Reduxi aktivieren
Für die erweiterte Steuerung binden Sie das Gerät in die Reduxi-Strategie ein. Stellen Sie unter Devices – Akvaterm Geo 5xx im Reduxi Configurator den control type auf AUTO. Nur dann wirken sich Strategiebefehle auf das Gerät aus.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Öffnen Sie die Akvaterm-Anleitungen. Halten Sie den Controller und einen Laptop oder ein Tablet bereit.
Akvaterm Geo 5xx (Punkt 3): Schließen Sie die Wärmepumpe an und konfigurieren Sie sie, wie von Akvaterm beschrieben.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich in der Reduxi-Weboberfläche an. Klicken Sie auf + Add device und geben Sie die Grundeinstellungen, den Kommunikationskanal, die Modbus-Geräte-ID und die erweiterten Einstellungen ein. Führen Sie Test communication aus und klicken Sie auf Done.
In Betrieb nehmen (Punkt 6): Prüfen Sie die Messwerte unter Devices und stellen Sie den control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie die Modbus-Geräte-ID. Normalerweise wird 1 verwendet. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
