So verbinden Sie die Wärmepumpe Bosch Sense II mit dem Reduxi Controller
Fügen Sie die Worcester Bosch Greenstar Sense II zum Reduxi Controller hinzu.
Textbeschreibung dieses Bildes

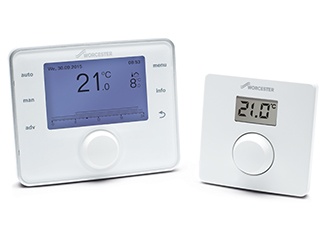

Foto von zwei weißen Raumreglern Worcester Bosch Greenstar Sense auf weißem Hintergrund. Links: größerer Regler mit blau hinterleuchtetem Display, das 21,0 Grad C anzeigt, einem kleineren Wert 8, einem runden Drehregler und den Tastenbeschriftungen auto, man, info, menu. Rechts: kleinerer quadratischer Regler mit einem kleinen Display, das 21,0 Grad C anzeigt, und einem runden Drehregler. Über jedem Display das WORCESTER-Logo.
1 Technische Dokumentation
Der Hersteller beschreibt in seinen Unterlagen, wie das Gerät angeschlossen und konfiguriert wird.
- Greenstar Sense II Installation Manual – Worcester Bosch, Installationsanleitung (PDF)
- Worcester Bosch Literatursuche für Sense – Seite des Herstellers mit Unterlagen
2 Gerät vorbereiten
2.1 Benötigte Ausrüstung
- Reduxi Controller
- Greenstar Sense II, installiert und konfiguriert, wie vom Hersteller beschrieben (siehe Punkt 1)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
2.2 Über die Greenstar Sense II
Fakten aus der Herstellerdokumentation:
- Die Greenstar Sense II ist ein witterungsgeführter Regler von Worcester Bosch mit einem berührungsempfindlichen Display.
- Sie regelt bis zu vier Heizkreise und zwei Speicherladekreise.
- Sie kommuniziert über eine EMS-2-BUS- oder eine 2-Draht-BUS-Schnittstelle mit der Wärmequelle.
- Sie wird über ein zweiadriges BUS-Kabel mit 10–24 V DC versorgt. Die Polarität spielt keine Rolle.
3 Gerät anschließen und konfigurieren
Folgen Sie den Anleitungen des Herstellers zum Anschließen und Konfigurieren (siehe Punkt 1).
Halten Sie die Modbus-Geräte-ID des Geräts bereit. Normalerweise wird 1 verwendet.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Gerät in Reduxi hinzufügen
Mit diesen Schritten fügen Sie ein neues Gerät hinzu oder bearbeiten ein bestehendes.
5.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 4) und klicken Sie auf + Add device.
Geben Sie die Grundeinstellungen ein: Wählen Sie den Gerätetyp und den Typ, die zu Ihrem Gerät passen, und geben Sie einen frei gewählten Namen ein.
5.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationskanal und geben Sie die Gerätekonfiguration ein:
| Parameter | Wert |
|---|---|
| Kommunikationskanal | Der Kanal, über den das Gerät angeschlossen ist |
| Modbus unit ID | Normalerweise 1
|
5.3 Erweiterte Einstellungen
Geben Sie die erweiterten Einstellungen des Geräts ein und wählen Sie sie aus.
5.4 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Die Greenstar Sense II wird einmal ausgelesen, es wird nichts gespeichert. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie als zusätzlichen Test die Werte unter Devices im Reduxi Configurator.
6.2 Steuerung durch Reduxi aktivieren
Stellen Sie unter Devices im Reduxi Configurator den control type des Geräts auf AUTO. Nur dann wirken sich Strategiebefehle auf das Gerät aus.
Um Energiekosten mit dynamischen Preisen und dynamischen Tarifen zu senken, definieren Sie eine Strategie wie in Strategien für den Reduxi Controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Suchen Sie die Herstellerdokumentation und halten Sie das Gerät und den Reduxi Controller bereit.
Greenstar Sense II (Punkt 3): Schließen Sie das Gerät an und konfigurieren Sie es, wie der Hersteller es beschreibt. Notieren Sie die Modbus-Geräte-ID (normalerweise 1).
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie das Gerät hinzu und testen Sie die Kommunikation.
Inbetriebnahme (Punkt 6): Prüfen Sie die Messwerte und stellen Sie den control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie die Modbus-Geräte-ID des Geräts. Normalerweise wird 1 verwendet. Prüfen Sie den Kommunikationskanal und die Verbindung. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
