So konfigurieren Sie den Iskraemeco MT880 im Tool Iskraemeco SEP2W oder Symbiot

Konfigurieren Sie den Iskraemeco-Zähler MT880 im SEP2W Manager oder im Symbiot-Tool für den Reduxi Controller.

🔧 Iskraemeco MT880 · Reduxi Controller
🛠 Iskraemeco SEP2W Manager oder Symbiot-Tool
📡 Ein Telegramm (Reduxi-Standardstruktur)

📄 Als PDF herunterladen

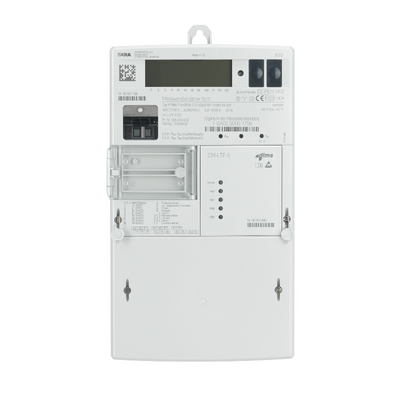

Stromzähler Iskraemeco MT880, Vorderansicht
Iskraemeco MT880 (Bild: Iskraemeco)
Textbeschreibung dieses Bildes

Foto eines Stromzählers Iskraemeco MT880 auf weißem Hintergrund, Vorderansicht. Hellgraues Gehäuse mit einer Aufhängelasche oben, einem LCD-Display und einem Barcode-Etikett im oberen Teil, einem schwarzen optischen Modul oder Tastenmodul links, einer transparenten Klemmenabdeckung auf der linken Seite, einer Reihe kleiner Anzeigelichter und einem kleinen blauen Markenzeichen rechts.

📋 In diesem Artikel
  1. Technische Dokumentation
  2. Erforderliche Ausrüstung
  3. IEC local port setup channel 1
  4. IEC HDLC setup channel 1
  5. General local port readout
  6. Nächster Schritt: Zähler zu Reduxi hinzufügen
  7. Zusammenfassung
  8. Häufige Probleme
  9. Verwandte Artikel

1 Technische Dokumentation

Konfigurieren Sie den Zähler mit der Grundstruktur aus der Reduxi-Standard-Telegrammstruktur für Iskraemeco AM550 DLMS push auf der P1-Schnittstelle. Nutzen Sie den Iskraemeco SEP2W Manager oder das Symbiot-Tool. Es wird nur ein Telegramm mit den in dieser Struktur festgelegten Daten benötigt.

2 Erforderliche Ausrüstung

  • Iskraemeco-Zähler MT880
  • Iskraemeco SEP2W Manager oder Symbiot-Tool
  • Reduxi Controller
  • Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren

3 IEC local port setup channel 1

Führen Sie die folgenden Schritte im Tool Iskraemeco SEP2W Manager aus. Beginnen Sie mit Schritt 1, IEC local port setup channel 1.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, Baudrate 9600, Adresse 72042282
IEC local port setup channel 1
Textbeschreibung dieses Bildes

Screenshot der Software SEP2 Manager (Iskraemeco), Ansicht Cosem association für den Zähler ISKT880M72042282, Seite IEC local port setup channel 1. Registerkarten der Menüleiste: General, View, MeterView, Database, Tools; Schaltflächen der Menüleiste Refresh, New Tab, Close Tab, Close All. Der linke Bereich listet die Zählernummern 72042273 bis 72042301 auf (72042282 ausgewählt). Mittlerer Bereich, Baumstruktur: Clock, Common, Communication mit No channel specified, Channel 0, Channel 1 (IEC local port setup channel 1 blau hervorgehoben, IEC HDLC setup channel 1 mit einer roten quadratischen Markierung, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1), Channel 2, Channel 3, Communication variant configuration; dann Display, GSM, Holidays, I/O configuration, I/O control, Identifiers, Image transfer; Search (1491 items). Rechter Bereich: IEC local port setup channel 1; Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Felder (Kontrollkästchen nicht angehakt): Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 72042282, Read and write; Settings password: leer, Write only; Parametrisation password: leer, Write only; W5 password: leer, Write only. Untere Tab-Leiste: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiv).

4 IEC HDLC setup channel 1

Schritt 2: IEC HDLC channel 1 einrichten.

Iskraemeco SEP2 Manager: IEC HDLC setup channel 1, Geschwindigkeit 9600, Geräteadresse 41
IEC HDLC local port setup channel 1
Textbeschreibung dieses Bildes

Screenshot der Software SEP2 Manager (Iskraemeco) mit der Seite IEC HDLC setup channel 1 in der Ansicht Cosem association. Linker Bereich MeterView: Liste der Zählernummern 90807030 bis 91404225 (dieselbe Liste wie im anderen SEP2-Manager-Screenshot; der letzte Eintrag 91404225 ist ausgewählt). Mittlerer Bereich: Zähler ISKT880M91404225 mit einer Baumstruktur: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Unter Channel 1: IEC local port setup channel 1, IEC HDLC setup channel 1 (angehakt und blau hervorgehoben), ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) unten. Titel des rechten Bereichs: IEC HDLC setup channel 1. Logical name: 0-1:22.0.0*255, Class ID: IEC HDLC setup class (23), Version: 1. Felder, jeweils angehakt, Zugriff Read and write: Communication speed: 9600; Window size transmit: 1; Window size receive: 1; Max info field length transmit: 154; Max info field length receive: 154; Inter octet time out: 50; Inactivity time out: 120; Device address: 41.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, Baudrate 9600, Adresse 91404225
IEC local port setup channel 1 (zweiter Teil)
Textbeschreibung dieses Bildes

Screenshot der Software SEP2 Manager (Iskraemeco) mit der Seite IEC local port setup channel 1 in der Ansicht Cosem association. Linker Bereich MeterView: Liste der Zählernummern 90807030, 90807452, 90807459, 90807554, 90807677, 90807680, 90807685, 90807686, 90807687, 90807692, 90807717, 90807798, 90807864, 90807868, 90807875, 90808004, 90808005, 90808008, 90808149, 90808178, 91404137, 91404153, 91404184, 91404188, 91404194, 91404200, 91404201, 91404210, 91404225 (der letzte ist der ausgewählte Zähler). Mittlerer Bereich: Zähler ISKT880M91404225 mit einer Baumstruktur: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Unter Channel 1 stehen die Einträge IEC local port setup channel 1 (angehakt und blau hervorgehoben), IEC HDLC setup channel 1, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) unten. Titel des rechten Bereichs: IEC local port setup channel 1. Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Felder, jeweils angehakt: Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), Zugriff Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 91404225, Read and write; Settings password: leer, Write only; Parametrisation password: leer, Write only; W5 password: leer, Write only.

5 General local port readout

Schritt 3: General local port readout einrichten. Wegen der großen Zahl an Zeilen sind die Screenshots in Teile aufgeteilt. Notieren Sie sich die Zeilennummer und den Logical Name, um die richtigen Einstellungen zu ändern.

Iskraemeco SEP2 Manager: General local port readout, 66 ausgewählte Einträge, Zeilen 1 bis 14
General local port readout, Teil 1
Textbeschreibung dieses Bildes

Screenshot der Software SEP2 Manager (Iskraemeco), Ansicht Cosem association für den Zähler ISKT880M72042282, Seite General local port readout. Der linke Bereich listet die Zählernummern 72042273 bis 72042301 auf (72042282 ausgewählt). Mittlerer Bereich, Baumstruktur: Clock, Common, Communication, Display > Sequences (General local port readout, hervorgehoben in Blau, General display readout, Alternate display readout, Grid display readout), dann Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Rechter Bereich: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nicht angehakt; Access mode: Read and write; Filter leer; Selected items 66 (1512 / 1512). Tabellenspalten: Logical Name, Item, Class Id, Attribute. Angezeigte Zeilen: 1 0-0:97.97.0 Error register, 1 - Data, 2 - Value (Zeile hervorgehoben); 2 1-0:0.0.0 Electricity ID 1, 1 - Data; 3 1-0:0.9.1 Local time, 1 - Data; 4 1-0:0.9.2 Local date, 1 - Data; 5 1-0:0.4.2 Transformer ratio - current (numerator), 1 - Data; 6 1-0:0.4.5 Transformer ratio - current (denominator), 1 - Data; 7 1-0:0.4.3 Transformer ratio - voltage (numerator), 1 - Data; 8 1-0:0.4.6 Transformer ratio - voltage (denominator), 1 - Data; 9 1-0:1.4.0 Demand register - Active energy import (+A), 5 - Demand register, 2 - Curren(t) (abgeschnitten); 10 1-0:2.4.0 Demand register - Active energy export (-A), 5 - Demand register; 11 1-0:1.6.0 Maximum demand register - Active energy import (+A), 4 - Extended register, 2 - Value; 12 1-0:1.6.1 Maximum demand register - Active energy import (+A) Rate 1, 4 - Extended register; 13 1-0:1.6.2 Maximum demand register - Active energy import (+A) Rate 2, 4 - Extended register; 14 1-0:2.6.0 Maximum demand register - Active energy export (-A), 4 - Extended register. Untere Tab-Leiste: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiv, orange).

Iskraemeco SEP2 Manager: General local port readout, 66 ausgewählte Einträge, Zeilen 15 bis 28
General local port readout, Teil 2
Textbeschreibung dieses Bildes

Screenshot der Software SEP2 Manager (Iskraemeco), Ansicht Cosem association, Seite General local port readout, für den Zähler ISKT880M72042282. Der linke Bereich listet die Zählernummern 72042273 bis 72042301 auf (72042282 ausgewählt). Mittlerer Bereich, Baumstruktur: Clock, Common, Communication, Display > Sequences: General local port readout (blau hervorgehoben), General display readout, Alternate display readout, Grid display readout, dann Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Rechter Bereich: Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nicht angehakt; Access mode: Read and write; Selected items 66, 1512 / 1512. Angezeigte Tabellenzeilen (Spalten Logical Name, Item, Class Id, Attribute): 15 1-0:2.6.1 Maximum demand register - Active energy export (-A) Rate 1, 4 - Extended register, 2 - Value; 16 1-0:2.6.2 ... export (-A) Rate 2, 4 - Extended register; 17 1-0:21.6.0 Maximum demand register - Active energy import (+A) L1; 18 1-0:41.6.0 ... import (+A) L2; 19 1-0:61.6.0 ... import (+A) L3; 20 1-0:22.6.0 ... export (-A) L1; 21 1-0:42.6.0 ... export (-A) L2; 22 1-0:62.6.0 ... export (-A) L3 (Zeilen 17 bis 22 sind 4 - Extended register); 23 1-0:1.7.0 Instantaneous active import power (+A), 3 - Register; 24 1-0:2.7.0 Instantaneous active export power (-A), 3 - Register; 25 1-0:13.7.0 Instantaneous power factor (+A/+VA), 3 - Register; 26 1-0:32.7.0 Instantaneous voltage L1; 27 1-0:52.7.0 Instantaneous voltage L2; 28 1-0:72.7.0 Instantaneous voltage L3 (teilweise abgeschnitten). Unterer Teil des Fensters: Tab-Leiste mit Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282 und dem aktiven Tab Cosem association (orange). Darunter ein Bereich Log Viewer mit einem Tab Manager und leeren Tabellenköpfen Time, Source, Category, User, Description; Zähler 1000.

Iskraemeco SEP2 Manager: General local port readout, 66 ausgewählte Einträge, Zeilen 29 bis 42
General local port readout, Teil 3
Textbeschreibung dieses Bildes

Screenshot der Software SEP2 Manager (Iskraemeco), Ansicht Cosem association für den Zähler ISKT880M72042282, Seite General local port readout. Der linke Bereich listet die Zählernummern 72042273 bis 72042301 auf (72042282 ausgewählt). Mittlerer Bereich, Baumstruktur: Clock, Common, Communication, Display > Sequences (General local port readout, hervorgehoben in Blau, General display readout, Alternate display readout, Grid display readout), dann Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Rechter Bereich: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nicht angehakt; Access mode: Read and write; Filter leer; Selected items 66 (1512 / 1512). Tabellenspalten: Logical Name, Item, Class Id, Attribute. Angezeigte Zeilen, alle mit Class Id 3 - Register, Attribute 2 - Value: 29 1-0:31.7.0 Instantaneous current L1; 30 1-0:51.7.0 Instantaneous current L2; 31 1-0:71.7.0 Instantaneous current L3; 32 1-0:14.7.0 Instantaneous net frequency: any phase; 33 1-0:81.7.1 Angle U(L2) - U(L1); 34 1-0:81.7.2 Angle U(L3) - U(L1); 35 1-0:81.7.12 Angle U(L3) - U(L2); 36 1-0:81.7.40 Angle U(L1) - I(L1); 37 1-0:81.7.51 Angle U(L2) - I(L2); 38 1-0:81.7.62 Angle U(L3) - I(L3); 39 1-0:1.8.0 Active energy import (+A); 40 1-0:1.8.1 Active energy import (+A) Rate 1; 41 1-0:1.8.2 Active energy import (+A) Rate 2; 42 1-0:2.8.0 Active energy export (-A). Untere Tab-Leiste: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiv, orange).

Iskraemeco SEP2 Manager: General local port readout, 66 ausgewählte Einträge, Zeilen 43 bis 56
General local port readout, Teil 4
Textbeschreibung dieses Bildes

Screenshot der Software SEP2 Manager (Iskraemeco), Ansicht Cosem association für den Zähler ISKT880M72042282, Seite General local port readout. Der linke Bereich listet die Zählernummern 72042273 bis 72042301 auf (72042282 ausgewählt). Mittlerer Bereich, Baumstruktur: Clock, Common, Communication, Display > Sequences (General local port readout, hervorgehoben in Blau, General display readout, Alternate display readout, Grid display readout), dann Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Rechter Bereich: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nicht angehakt; Access mode: Read and write; Filter leer; Selected items 66 (1512 / 1512). Tabellenspalten: Logical Name, Item, Class Id, Attribute. Angezeigte Zeilen, alle mit Class Id 3 - Register, Attribute 2 - Value: 43 1-0:2.8.1 Active energy export (-A) Rate 1; 44 1-0:2.8.2 Active energy export (-A) Rate 2; 45 1-0:3.8.0 Reactive energy import (+R); 46 1-0:3.8.1 Reactive energy import (+R) Rate 1; 47 1-0:3.8.2 Reactive energy import (+R) Rate 2; 48 1-0:4.8.0 Reactive energy export (-R); 49 1-0:4.8.1 Reactive energy export (-R) Rate 1; 50 1-0:4.8.2 Reactive energy export (-R) Rate 2; 51 1-0:16.8.0 Active energy combined (|+A|-|-A|); 52 1-0:16.8.1 Active energy combined (|+A|-|-A|) Rate 1; 53 1-0:16.8.2 Active energy combined (|+A|-|-A|) Rate 2; 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3. Untere Tab-Leiste: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiv, orange).

Iskraemeco SEP2 Manager: General local port readout, 66 ausgewählte Einträge, Zeilen 54 bis 66
General local port readout, Teil 5
Textbeschreibung dieses Bildes

Screenshot der Software SEP2 Manager (Iskraemeco), Ansicht Cosem association, Seite General local port readout, für den Zähler ISKT880M72042282. Registerkarten der Menüleiste: General, View, MeterView, Database, Tools; die Menüleiste General zeigt Refresh, New Tab, Close Tab, Close All. Der linke Bereich listet die Zählernummern 72042273 bis 72042301 auf (72042282 ist ausgewählt). Mittlerer Bereich, Baumstruktur: Clock, Common, Communication, Display > Sequences mit General local port readout (blau hervorgehoben, Kontrollkästchen nicht angehakt), General display readout, Alternate display readout, Grid display readout; darunter: Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Titel des rechten Bereichs General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Kontrollkästchen Capture objects nicht angehakt; Access mode: Read and write; Feld Filter leer; Selected items 66 (1512 / 1512 available). Tabellenspalten: Logical Name, Item, Class Id, Attribute. Zeilen: 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3; 57 1-0:22.8.0 Active energy export (-A) L1; 58 1-0:42.8.0 Active energy export (-A) L2; 59 1-0:62.8.0 Active energy export (-A) L3; 60 1-0:31.7.124 Instantaneous current L1 THD; 61 1-0:51.7.124 Instantaneous current L2 THD; 62 1-0:71.7.124 Instantaneous current L3 THD; 63 1-0:32.7.124 Instantaneous voltage L1 THD; 64 1-0:52.7.124 Instantaneous voltage L2 THD; 65 1-0:52.7.124 Instantaneous voltage L2 THD; 66 1-0:72.7.124 Instantaneous voltage L3 THD. Alle Zeilen: Class Id 3 - Register, Attribute 2 - Value.

✓ Zusammenfassung

Vorbereitung (Punkte 1–2): Verwenden Sie die Reduxi-Standard-Telegrammstruktur. Halten Sie den Zähler MT880 und den SEP2W Manager oder das Symbiot-Tool bereit.

Zählereinstellungen (Punkte 3–5): Stellen Sie IEC local port setup channel 1, IEC HDLC setup channel 1 und das General local port readout ein.

Zu Reduxi hinzufügen (Punkt 6): Fügen Sie den Zähler mit der Anleitung für den MT880 zum Reduxi Controller hinzu.

In Betrieb nehmen (Punkt 6): Prüfen Sie nach dem Hinzufügen des Zählers die Messwerte im Reduxi Configurator.

→ Häufige Probleme

Problem Lösung
Keine Daten vom Zähler Prüfen Sie die Telegrammeinstellungen anhand der Reduxi-Standard-Telegrammstruktur. Notieren Sie sich beim Ändern des Readouts die Zeilennummer und den Logical Name.
Open configurator öffnet sich nicht oder bleibt leer Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist.
Die Anmeldung mit admin wird abgelehnt Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht.
reduxi.local lässt sich nicht laden Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung.
Kommunikationstest schlägt fehl, Gerät wird offline angezeigt Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist.
