1. So verbinden und konfigurieren Sie
Anweisungen finden Sie auf der Webseite des Herstellers – https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.
2. Wie konfiguriere ich die physikalische Verbindung zur Wärmepumpe über den EVU-Kontakt zur Smart Grid-Unterstützung?
2.1 Suche nach dem EVU-Kontakt in der Wärmepumpe
Bitte schauen Sie sich das folgende Beispiel an.

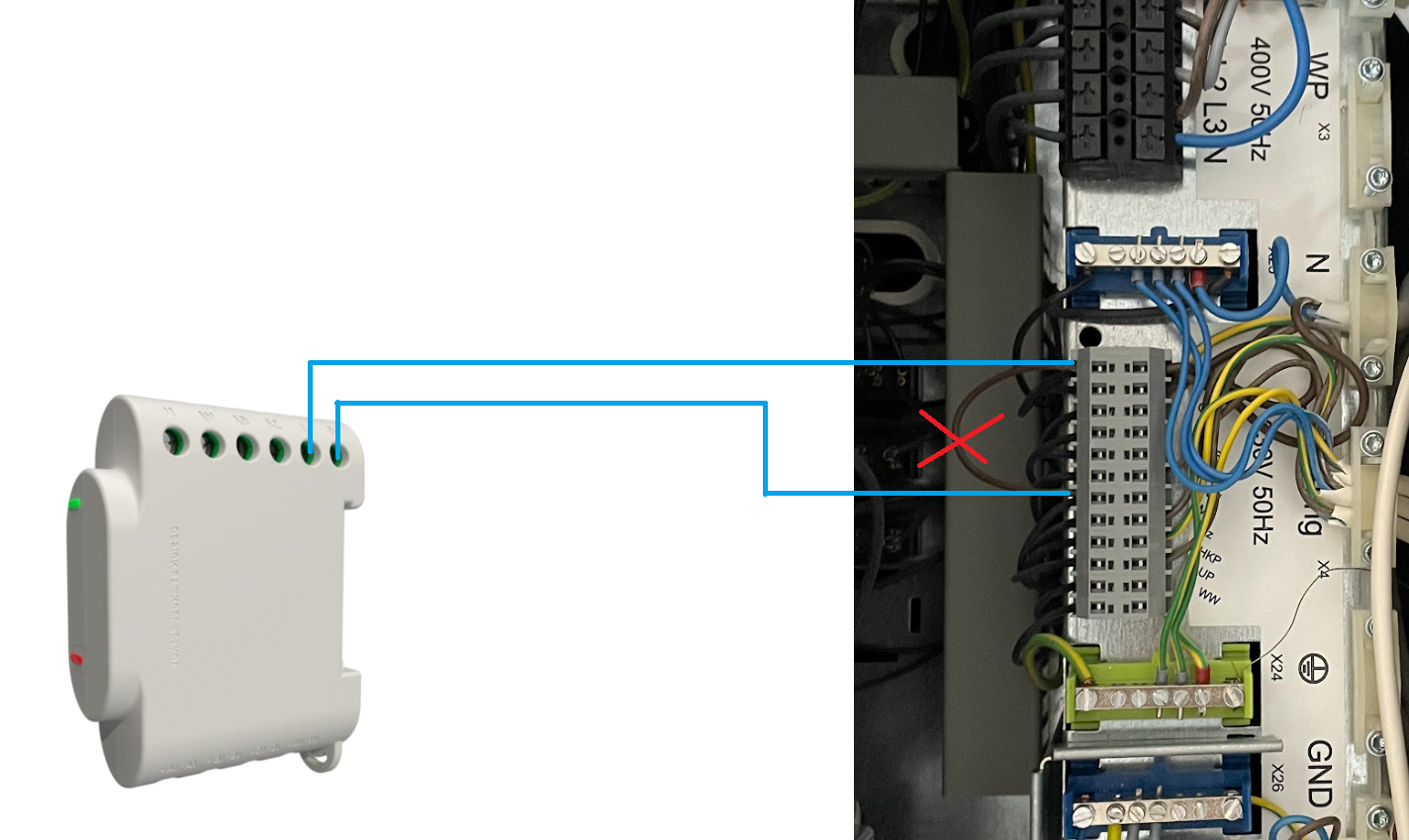

2.2 Den EVU-Kontakt mit dem Shelly verbinden
Nehmen Sie das Kabel vom EVU-Kontakt und verbinden Sie es mit dem Shelly-Kontakt „I“ (Eingang), der vom „L“-Netzteil von Stiebel Eltron kommt. Führen Sie das Kabel vom „O“-Kontakt (Ausgang) am Shelly zum „EVU“-Kontakt „L‘“ an der Stiebel Eltron-Wärmepumpe.
2.3. Shelly-Benutzeroberfläche konfigurieren
Drücken Sie nun die Taste auf der Shelly-Benutzeroberfläche, um den E/A-Schalter ein- oder auszuschalten. Prüfen Sie, ob das EVU im Öffner- oder Schließerzustand aktiv ist. Stiebel Eltron hat diesen Kontakt standardmäßig so eingestellt, dass er immer geschlossen ist, um den ZH-Betrieb aufrechtzuerhalten. Bei Entriegelung wird der EVU-Kontakt aktiviert. Dies bedeutet, dass es normalerweise geschlossen ist und dies muss in Shelly 3EM entsprechend eingestellt werden.
3. Fügen Sie das Gerät zum Reduxi Configurator hinzu
Zunächst können Sie sich mitReduxi Configurator über den Browser beim Reduxi Configurator anmelden.
1. Klicken Sie auf Gerät hinzufügen
2. Grundlegende Einstellungen eingeben
3. Kommunikationskanal auswählen
4. Gerätekonfiguration eingeben
5. Geben Sie die erweiterten Einstellungen ein und wählen Sie sie aus.
4. Konfigurieren Sie die richtige Strategie im Reduxi Configurator
Fügen Sie die Strategie im Reduxi-Controller hinzu (Ein/Aus-Strategie) und definieren Sie, wann dieser Kontakt „geöffnet“ sein soll. Sie können festlegen, dass es geöffnet wird, wenn der Grenzwert am Rasterzähler erreicht ist.
