1. Wie richte ich die M-Bus-Schnittstelle am Landis+Gyr E450-Zähler ein?
Um den Energiezähler zu konfigurieren, folgen Sie bitte So konfigurieren Sie Landis+Gyr E350 oder E450 im MAP120-Tool.
2. Physische Verbindung
Bitte verbinden Sie M-BUS am Energiezähler direkt mit dem Reduxi Landis Converter RS485-M-BUS. Bitte nutzen Sie hierfür die PINs 28 und 29 des Energiezählers, wie in der Abbildung unten zu sehen.
Stellen Sie auf der RS485-Seite des Reduxi Landis-Konverters eine Verbindung zum Reduxi-Controller oder Reduxi-Gateway her und wählen Sie Port eins oder Port zwei:
A->A
B->B
GND->GND
Auf der Schnittstelle erscheinen ein grünes Licht und eine blinkende gelbe Farbe. Wenn die gelbe Farbe nicht blinkt, ist der Energiezähler vom Elektroverteiler nicht eingestellt und sendet keine Daten.
3. Fügen Sie das Gerät zum Reduxi Configurator hinzu
Zunächst können Sie sich mit Reduxi Configurator über den Browser beim Reduxi Configurator anmelden.
1. Klicken Sie auf Gerät hinzufügen

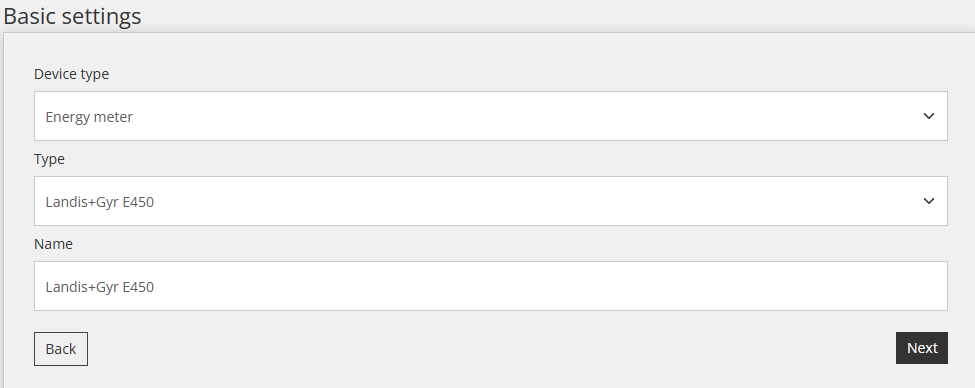

2. Grundlegende Einstellungen eingeben
3. Kommunikationskanal auswählen
4. Gerätekonfiguration auswählen
5. Testkommunikation
5. Geben Sie die erweiterten Einstellungen ein und wählen Sie sie aus.
