1. Einführung

Willkommen in der Welt von Reduxi, mit der Sie die Kontrolle über Ihre Energiekosten und die effiziente Nutzung von Strom für eine nachhaltige Entwicklung übernehmen können. Hauptmerkmale:

• Spitzenlastmanagement,
• Produktionsmanagement der Solarstromanlage,
• Optimierung des Stromverbrauchs.

Genaue Messung und Analyse des Energieverbrauchs sind die ersten Schritte zur Energieeinsparung. Um dieses Ziel zu erreichen, benötigen Sie die richtige Technologie. Der Reduxi-Konverter ermöglicht den Anschluss von P1-Zählern an das Reduxi-System über den Reduxi-Controller.

2. Verbindungsanweisungen

Der Reduxi-Konverter P1 WLAN/Ultra muss zuerst mit einem WLAN-Netzwerk verbunden werden. Anschließend müssen Sie den Reduxi-Konverter über die neu eingerichtete TCP/IP-Verbindung mit dem Reduxi-Controller verbinden.

Siehe auch dieses Dokument: P1-WLAN-Konverter mit Reduxi verbinden

• Verbinden Sie den Smart Meter mit einem RJ12-Kabel mit dem Reduxi-Konverter (stellen Sie sicher, dass die Reihenfolge der Drähte im RJ12-Kabel auf beiden Seiten des RJ12-Kabels übereinstimmt). Ein funktionierendes Kabel ist im Lieferumfang enthalten.
• Die grüne LED am Konverter sollte zu leuchten beginnen.

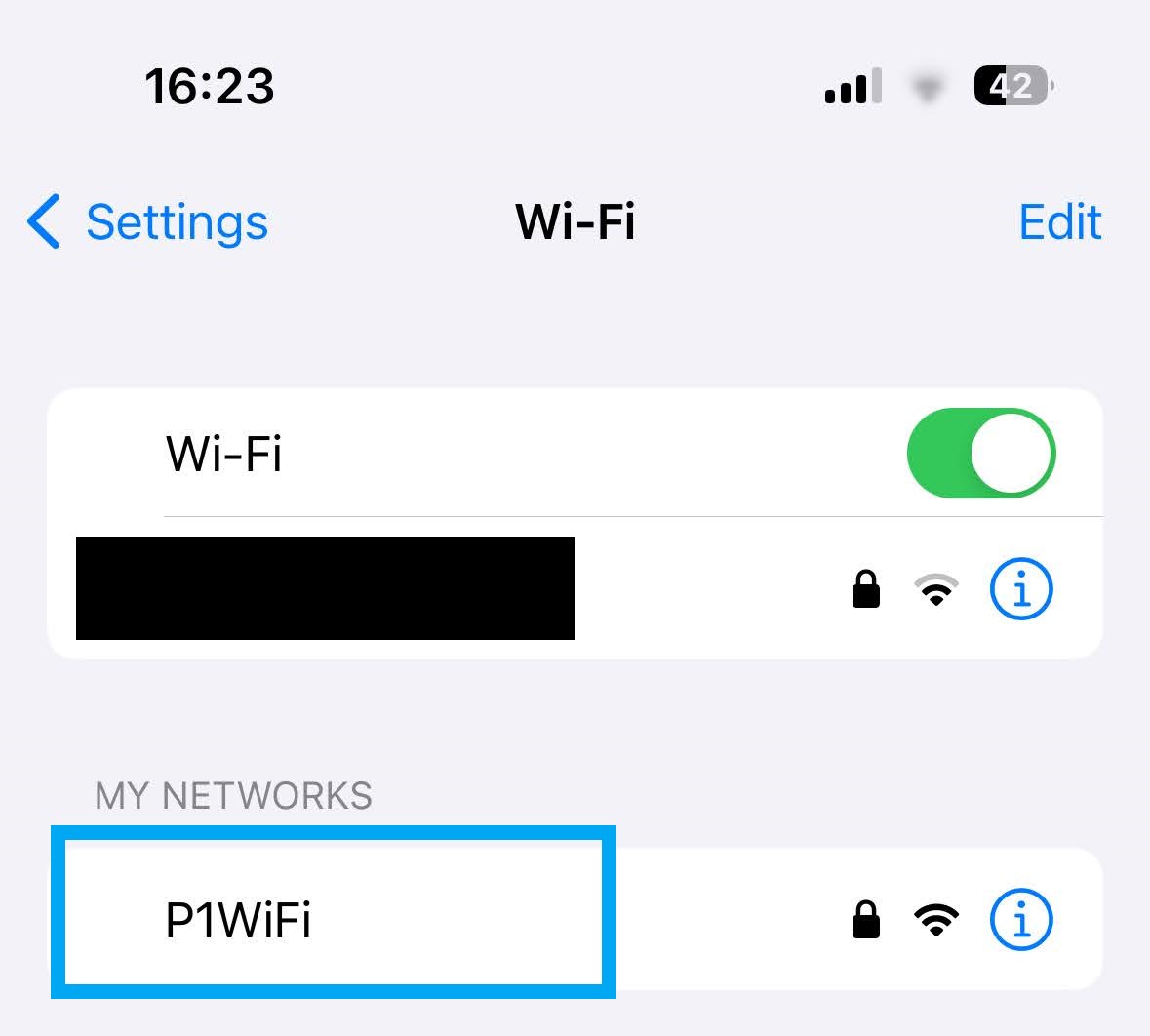

• Rufen Sie mit Ihrem Telefon oder Computer die WLAN-Netzwerke auf und verbinden Sie sich mit dem WLAN-Netzwerk mit dem Namen "P1WIFI".

• Wenn kein Fenster automatisch erscheint, öffnen Sie Ihren Browser und rufen Sie http://p1wifi.local auf

• Verwenden Sie den Benutzernamen "admin" und das Passwort "admin" (oder wie auf dem Etikett angegeben) für die Anmeldung.

• Verbinden Sie den Konverter mit Ihrem lokalen WLAN-Netzwerk, indem Sie die Einstellungen des drahtlosen Netzwerks konfigurieren (wir empfehlen die Einstellung der statischen IP-Adresse).

• Klicken Sie auf Speichern und verbinden Sie sich jetzt mit Ihrem Mobiltelefon oder Computer mit demselben lokalen WLAN-Netzwerk, mit dem Sie den Konverter verbunden haben.
• Verbinden Sie sich mit dem Reduxi-Controller, indem Sie auf http://reduxi.local gehen, sich anmelden und "Gerät hinzufügen" auswählen.

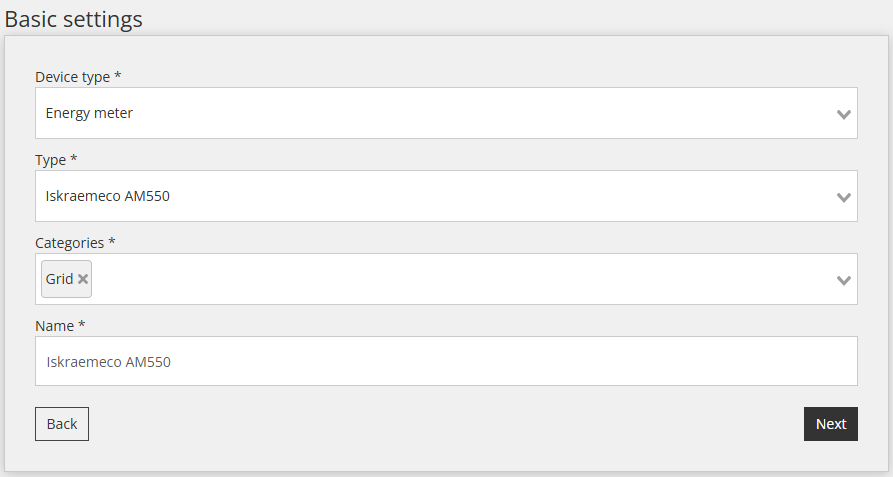

• Wählen Sie "Energiezähler" und den Typ des Smart Meters mit P1-Port, den Sie hinzufügen möchten (z. B. Iskraemeco AM550). Die anderen Felder können auf die Standardwerte belassen werden. Beispiel:
  • Gerätetyp auswählen: Energiezähler,
  • Typ auswählen: Iskraemeco AM550,
  • Kategorie auswählen: Netz,
  • Und den Namen definieren.

Beachten Sie, dass einige Energiezähler nicht mit dem P1-Protokoll kompatibel sind.

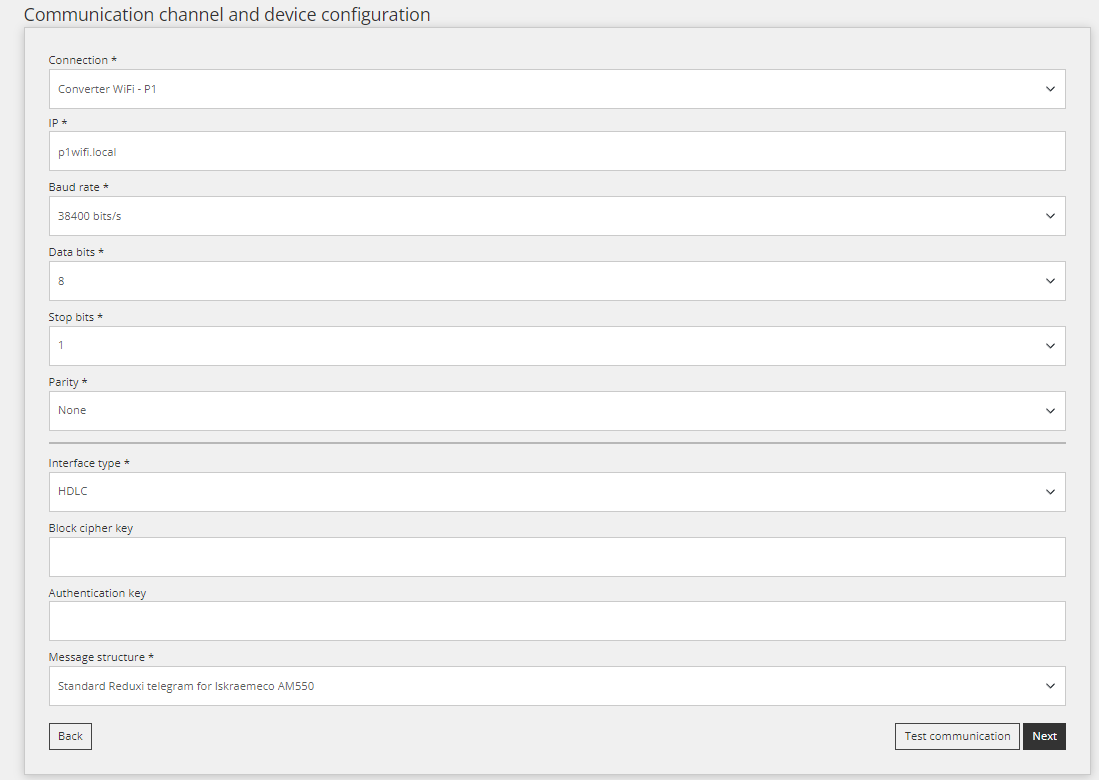

• Wählen Sie im nächsten Bildschirm Verbindungstyp: "Konverter WLAN - P1"

• Geben Sie die IP-Adresse des Reduxi-Konverters P1 WLAN ein oder geben Sie p1wifi.local ein. HINWEIS: Der letzte Parameter "Nachrichtenstruktur" kann je nach Standort Ihres Zählers (d. h. unterschiedliche Länder) unterschiedlich sein und muss entsprechend geändert werden. Der Rest kann auf die Standardwerte belassen werden.



• Der Kommunikationstest wird über die Schaltfläche "Kommunikation testen" unten durchgeführt, nachdem alle Felder des Kommunikationskanals eingegeben wurden.

• Es gibt zwei verschiedene Fälle von Kommunikationsantworten.

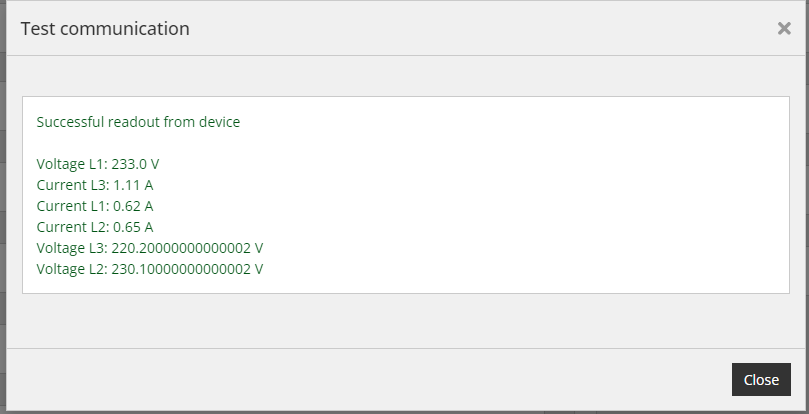

  • Fall 1: Die Kommunikation funktioniert einwandfrei

• Fall 2: Keine Kommunikation mit dem Gerät möglich

• Wenn die Kommunikation funktioniert, wählen Sie "Fertig", und das Gerät wird hinzugefügt.
• Wenn die Kommunikation nicht funktioniert, versuchen Sie Folgendes
  • Überprüfen und experimentieren Sie mit der "Nachrichtenstruktur"
  • Überprüfen Sie, ob der Konverter korrekt mit dem Netzwerk verbunden ist. Sie können versuchen, sich über Ihren Browser mit dem Konverter zu verbinden, indem Sie http://p1wifi.local oder die von Ihnen konfigurierte IP-Adresse öffnen.
  • Überprüfen Sie alle in diesem Dokument angegebenen Schritte.
  • Wenden Sie sich an Ihren Netzbetreiber (VNB), um den Stromzähler entsprechend zu konfigurieren. Erklären Sie, dass der Zähler die Messwerte regelmäßig melden muss.

Für die Softwarekonfiguration/Installation besuchen Sie bitte die Website, auf der Sie die neueste Dokumentation finden:

support.reduxi.eu.

Kompatible Geräte

Der Reduxi P1 WLAN-Konverter ist mit Energiezählern kompatibel, die dem P1-Standard entsprechen. Beispiel:

- Iskraemeco AM550

3. Spezifikationen

3.1. Abmessungen

• Montagefähiges Gehäusedesign.
• Abmessungen: 35,4 x 70,4 x 22 mm.
• Schutzart: <IP20.
• Gewicht: 30 g.

3.2. Technische Daten

3.3. Anschlüsse

3.3.1. RJ12-Stecker

Bild 2: Kommunikationsstecker RJ12 (mit der Nummer 2 markiert).

1. +5V DC-Stromversorgung.
2. Datenleitung – Ausgang.
3. Daten-GND.
4. NC – nicht verbunden.
5. Datenleitung – Eingang.
6. GND-Stromversorgung.

• Kommunikation über P1-Ausgang.
• Spannungspegel: 0 V – 5 V.

3.3.2. LED-Anzeigeleuchten

	Grüne LED: Die Stromversorgung ist aktiv.
	Lila LED blinkt: Das Gerät ist mit Ihrem Heim-WLAN verbunden und Daten werden übertragen.
	Blaue LED blinkt: Das Gerät ist mit Ihrem Heim-WLAN verbunden und KEINE Daten werden übertragen.
	Rote LED EIN: Das Gerät ist NICHT mit Ihrem Heim-WLAN verbunden und Daten werden übertragen.

4. Schritte zur Fehlersuche

Bei Problemen führen Sie bitte einen Werksreset durch und beginnen Sie mit einem leeren Zustand.

Der Werksreset ist erforderlich, wenn der Converter an einen anderen Energiezähler oder einen anderen Standort angeschlossen ist.

Um den Converter auf die Werkseinstellungen zurückzusetzen, gehen Sie bitte wie folgt vor:

• Schließen Sie den Converter an die Stromversorgung an (diese kann vom Zähler oder einer externen Stromversorgung bezogen werden)
• Halten Sie die Reset-Taste 10 Sekunden lang gedrückt, bis die rote Diode zu leuchten beginnt

Wenn der Converter nicht mit der Cloud-Webanwendung verbunden werden kann, entfernen Sie ihn bitte zuerst aus der Cloud-Webanwendung.

5. Allgemeine Gebrauchsanweisung

• Mit der Nutzung dieses Geräts akzeptieren Sie Datenschutzbestimmungen und Allgemeine Geschäftsbedingungen
• Lesen und bewahren Sie diese Anweisungen für zukünftige Bezugnahme auf. Beachten Sie alle Warnungen und Richtlinien.
• Platzierung: Stellen Sie sicher, dass das Produkt auf einer stabilen, nicht vibrierenden Fläche steht.
• Auspacken: Entfernen Sie alle Verpackungsmaterialien, bevor Sie das Produkt an die Stromversorgung anschließen.
• Belüftung: Halten Sie die Belüftungsschlitze frei; stellen Sie keine Gegenstände auf das Produkt.
• Feuchtigkeit und Flüssigkeiten: Schützen Sie das Produkt vor Kontakt mit Flüssigkeiten, Regen oder Feuchtigkeit.
• Reinigung: Ziehen Sie das Produkt immer aus der Steckdose, bevor Sie es reinigen. Verwenden Sie nur ein weiches, trockenes Tuch; vermeiden Sie Flüssig- oder Sprühreiniger.
• Öffnungen: Führen Sie keine Gegenstände in Öffnungen ein.
• Reparaturen und Modifikationen: Versuchen Sie nicht, das Produkt selbst zu öffnen oder zu reparieren, da dies Ihre Garantie ungültig macht. Reparaturen dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
• Umsetzung: Trennen Sie das Produkt von der Stromversorgung, bevor Sie es verschieben.
• Etiketten: Lassen Sie alle Originaletiketten intakt und entfernen Sie sie nicht vom Produkt.
• Wärmequellen: Vermeiden Sie die Installation des Produkts in der Nähe von Wärmequellen wie Heizkörpern, Heizungen oder anderen Geräten, die Wärme erzeugen.
• Stromkabel: Installieren Sie das Stromkabel sicher und stellen Sie sicher, dass es keine Stolperfalle darstellt oder potenziellen Schäden durch Gegenstände ausgesetzt ist, die es einklemmen oder verdrehen könnten.
• Zubehör: Verwenden Sie nur vom Hersteller empfohlenes Zubehör oder zusätzliche Geräte.
• Trennen: Trennen Sie das Produkt von der Stromquelle bei Gewittern oder wenn es längere Zeit nicht benutzt wird.
• Spannungsanforderungen: Schließen Sie das Produkt nur an eine Steckdose an, die den in dieser Anleitung angegebenen Spannungsanforderungen entspricht.
• Stromzugang: Stellen Sie sicher, dass der Stromeingang am Gerät immer zugänglich und funktionsfähig ist.
• Elektrische Last: Überlasten Sie keine Steckdosen, Verlängerungskabel oder Sicherungskästen.

Hersteller

Name: AMIBIT d.o.o.

Adresse: Šaleška 2 a, 3320 Velenje

Identifikationsnummer: 6930808000

USt-ID: SI51315831

E-Mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40

Dokument

Zweck: Reduxi-Konverter P1 WiFi

Version: V1.0 12.2022

Copyright

© 2022 AMIBIT d.o.o.

Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von AMIBIT d.o.o. reproduziert, in einem Speicher- und Abrufsystem oder in irgendeiner anderen Form, elektronisch, elektrostatisch, Magnetband, fotokopiert oder anderweitig gespeichert werden.
