So verbinden Sie die go-e Charger Gemini flex mit dem Reduxi Controller
Verbinden Sie Ihre go-e Charger Gemini flex über Wi‑Fi und OCPP mit dem Reduxi Controller. Reduxi kann Ihre Stromrechnung um 70 % senken.
Textbeschreibung dieses Bildes

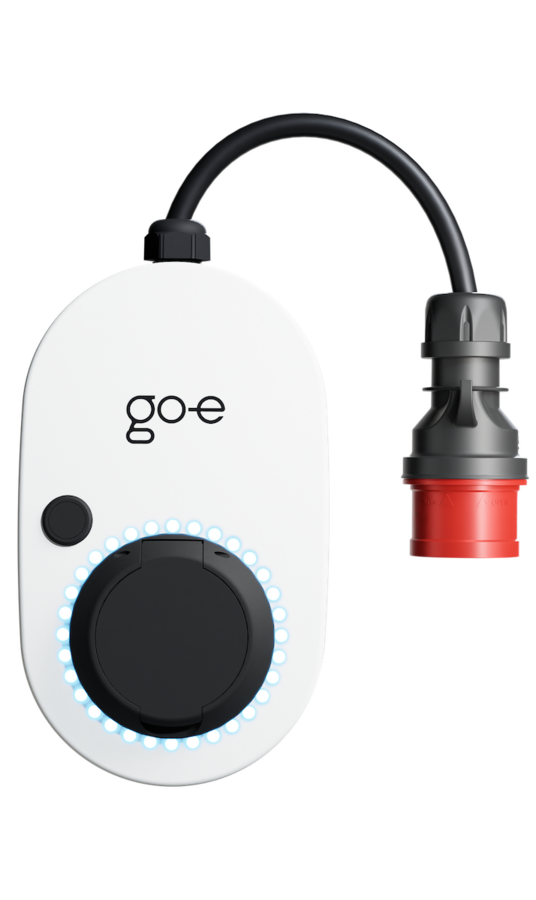

Foto einer weißen go-e Wallbox zum Laden von Elektrofahrzeugen auf weißem Hintergrund. Ovales weißes Gehäuse mit dem schwarzen go-e-Logo auf der Vorderseite, einer kleinen runden schwarzen Taste oben links und einer schwarzen Ladedose mit einem Ring aus kleinen hellblauen LEDs im unteren Teil. Ein schwarzes Kabel verlässt das Gehäuse oben durch eine Kabelverschraubung, führt in einem Bogen nach rechts und endet in einem grau-schwarzen dreiphasigen CEE-Stecker mit rotem Kragen und roter Vorderseite.
1 Technische Dokumentation
Herstellerdokumente zur go-e-Ladestation:
- Datenblatt go-e Charger Gemini flex (Niederländisch) – Technische Daten der Varianten mit 11 kW und 22 kW.
- Produktseite go-e Charger Gemini flex – Produktinformationen von go-e.
- go-e Handbücher und Downloads – Übersicht der go-e-Handbücher.
2 Erforderliche Ausrüstung
Sie benötigen:
- Reduxi Controller
- go-e Charger Gemini flex, installiert und an die Stromversorgung angeschlossen
- go-e-Resetkarte (liegt der Ladestation bei)
- Smartphone mit der go-e-App (iOS oder Android)
- Wi‑Fi-Netzwerk, dem sowohl der Reduxi Controller als auch die go-e Charger beitreten können
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 go-e-App installieren
Nutzen Sie die QR-Codes oder die Links, um die App zu installieren.
3.1 iOS
Textbeschreibung dieses Bildes
QR-Code auf blauem Hintergrund. In der Mitte des QR-Codes ist das go-e-Logo. Darunter ist das Apple-App-Store-Badge mit dem deutschen Text Laden im App Store [Download on the App Store]. Der QR-Code führt zur go-e-App im Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Textbeschreibung dieses Bildes
QR-Code auf blauem Hintergrund mit dem go-e-Logo in der Mitte. Darunter ist das Google-Play-Badge mit dem deutschen Text JETZT BEI Google Play [Get it on Google Play]. Der QR-Code führt zur go-e-App bei Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 go-e-Ladestation konfigurieren
Richten Sie die Ladestation nach der Installation und dem Anschluss an die Stromversorgung in der App ein und verbinden Sie sie mit Ihrem Wi‑Fi-Netzwerk.
4.1 Neue go-e Charger verbinden
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der go-e-App (Android-Smartphone), von links nach rechts. Bildschirm 1 (Uhrzeit 10:45), Titel Add or setup device: Raster mit Bildern von go-e-Geräten (Wallbox-Ladestationen mit Kabeln, ein Hutschienen-Controller mit Display, weiße und schwarze Wallboxen); darunter eine blaue Schaltfläche (roter Kasten, 1.) zum Einrichten eines go-e-Geräts und eine graue Schaltfläche Add go-e device. Bildschirm 2 (Uhrzeit 10:55, ausgegrauter Hintergrund): dasselbe Geräteraster; Dialog Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Schaltflächen Cancel und Agree (Agree mit einem roten Kasten und 2. markiert). Bildschirm 3 (Uhrzeit 11:00), Titel Setup new device: Text Scan the QR code from the reset card or data card to connect your phone to the go-e device. Foto einer Karte mit dem Titel go-e Charger RESET CARD (RFID) mit dem Text: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [Deutsch: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (Rest geschwärzt); Hotspot SSID: go-e-254 (Rest geschwärzt); Hotspot key: b6ac33 (Rest geschwärzt); rechts ein QR-Code. Unter der Karte: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Unten eine blaue Schaltfläche (roter Kasten, 3.) zum Scannen des QR-Codes.
5 Bei der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
6 Ladestation zu Reduxi hinzufügen
Erstellen Sie die OCPP-Konfiguration zwischen der go-e Charger und dem Reduxi Controller.
6.1 Grundeinstellungen
Melden Sie sich im lokalen Reduxi Configurator an (siehe Punkt 5) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot der linken Seitenleiste des Reduxi Configurator. Oben: reduxi-Logo mit dem Text CONFIGURATOR. Eingeklappte Bereiche: Devices (Pluszeichen) und Strategies (Pluszeichen). Darunter zwei Schaltflächen nebeneinander: Add device (Pluszeichen, mit einem blauen Kasten hervorgehoben) und Add strategy (Pluszeichen). Darunter zwei Einträge: Settings und Profile. Der Bereich rechts neben der Seitenleiste ist leer und weiß.
Wählen Sie im ersten Schritt die Grundeinstellungen:
- Gerätetyp:
EV charger - Type:
OCPP 1.6 - JSON - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator, Schritt 1 Basic settings. Fortschrittsanzeige: Schritt 1 Basic settings (aktiv, dunkler Kreis), Schritt 2 Communication channel (grau). Formular Basic settings: Device type *: EV charger (Dropdown); Type *: OCPP 1.6 - JSON (Dropdown); Name *: go-e Charger (Textfeld). Schaltflächen: Back (links, umrandet) und Next (rechts, dunkel).
6.2 Kommunikationseinstellungen
Im zweiten Schritt legen Sie den Kommunikationskanal für OCPP fest. Definieren Sie den Device identifier (frei wählbar). Der Reduxi Controller erzeugt die URL für OCPP JSON 1.6 automatisch. Hängen Sie am Ende dieser URL /Device ID an.
| Parameter | Wert |
|---|---|
| Gerätekennung | Ein Name Ihrer Wahl, zum Beispiel my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Vom Controller erzeugt, unten auf der Seite angezeigt. Hängen Sie am Ende /Device ID an. Beispiel: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator, Schritt 2 Communication channel. Fortschrittsleiste: 1 Basic settings (erledigt), 2 Communication channel (aktiv), 3 Advanced settings (grau). Abschnittstitel: Communication channel and device configuration. Felder: Device identifier *: my_station_ID1 (blauer Hervorhebungskasten); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (Hinweis: In effect when manual override is selected); Forward communication to backend OCPP server: leer; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (schreibgeschützt, blauer Hervorhebungskasten, Kopieren-Symbol rechts). Schaltflächen: Back (links), Test communication (umrandet) und Next (dunkel) rechts.
Sie brauchen die IP-Adresse, den Pfad und den Device identifier in Punkt 7.
7 OCPP in der go-e-App konfigurieren
Fügen Sie die OCPP-Daten des Reduxi Controllers in die OCPP-Einstellungen der go-e-App ein.
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der go-e-App (Android-Smartphone, Statusleiste 09:02, Akku 85 %), von links nach rechts. Bildschirm 1 (Tab Charger): Kopfzeile Go-E_Charger mit Device List; Text No car connected, Plug in the cable to start charging your car; Bild einer weißen go-e Charger; Schaltfläche Start (ausgegraut); Modi Eco (Eco-friendly & cost-effective), Basic (ausgewählt, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Untere Tabs: Charger, Eco, Information, Settings. Ein roter Kasten mit der Nummer 1. markiert den Tab Settings. Bildschirm 2 (Settings): Einträge Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); ein blaues Banner Help us improve! mit einer Schaltfläche Share Feedback. Ein roter Kasten mit 2. markiert den Eintrag Connection. Bildschirm 3 (Connection): Einträge Wi-Fi: (Netzwerkname ausgelassen); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; blaues Banner Help us improve! mit Share Feedback. Ein roter Kasten mit 3. markiert den Eintrag MQTT (Wert Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Textbeschreibung dieses Bildes
Screenshot von zwei Bildschirmen der go-e-App (Android-Smartphone), von links nach rechts. Bildschirm 1 (OCPP, Uhrzeit 09:03, Akku 85 %): Zurück-Pfeil und Titel OCPP; Schalter OCPP: ein (mit einer roten 4. markiert); Abschnitt About OCPP mit dem Text: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; Eintrag OCPP Server: ws://192.168.1.138/... (mit einem roten Kasten und 5. markiert); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; untere Tabs Charger, Eco, Information, Settings (Settings aktiv). Bildschirm 2 (OCPP server, Uhrzeit 09:04, Akku 84 %): Titel OCPP server; URL-Feld: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; Schaltfläche Paste from clipboard; Protocol: WSS / WS (WS ausgewählt); Username; Password; Host: 192.168.1.138 (roter Kasten, 6.); Path: /ocpp/1.6/json/GO-E_Charger (roter Kasten, 7.); Append SN to URL: Kontrollkästchen nicht angehakt; Schaltfläche Save changes (blau).
8 Kommunikation testen
Klicken Sie im Assistenten auf Done, falls Sie das noch nicht getan haben: Erst Done legt das Gerät an. Führen Sie dann den Kommunikationstest aus.
Textbeschreibung dieses Bildes
Screenshot der Geräteliste im Reduxi Configurator. Kopfzeile: reduxi-Logo mit dem Text Configurator. Bereich Devices (Minus-Symbol). Einträge: Elwa 2 (Wärmepumpen-Symbol); Fronius SYMO (Sonnen-Symbol); SunSpec (Sonnen-Symbol); Thor (Wärmepumpen-Symbol); go-e Charger (Auto-Symbol, mit einem roten Kasten markiert). Darunter: eine Schaltfläche Add device mit einem Plus-Symbol.
Textbeschreibung dieses Bildes
Screenshot der Reduxi-Geräteseite "Devices / go-e Charger" mit einem grünen Status "Connected" oben rechts. Tabs: Last measurements, Analyze, Archive, Details; der Tab Details ist ausgewählt und mit einem roten Kasten markiert. Linker Bereich "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Rechter Bereich "Advanced configuration (optional)" mit Schaltern, alle auf No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Untere Reihe mit Dropdowns: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.
Textbeschreibung dieses Bildes
Screenshot des unteren Teils eines Tabs Details im Reduxi Configurator. Sichtbare Felder: ein Dropdown (leer, oben abgeschnitten); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (schreibgeschützt, Kopieren-Symbol). Schaltflächen unten: Delete device (links, umrandet); Test communication (umrandet, mit einem roten Kasten markiert) und Save (dunkel) rechts. Kleiner grauer Fußzeilentext unten rechts: Office | TRBE-3336-4BLI-Z595.
Der Test liefert eines von drei Ergebnissen:
Textbeschreibung dieses Bildes
Screenshot des Dialogs Test communication im Reduxi Configurator mit einem Schließen-Kreuz in der oberen rechten Ecke. Textfeld mit der grünen Meldung: Successful readout from device. Schaltfläche: Close (dunkel, unten rechts). Die Seite hinter dem Dialog ist ausgegraut.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel "Test communication" mit einer Schließen-Schaltfläche (x) oben rechts. Erstes Feld: "Unable to communicate with device." Zweites Feld: "Number of devices found on OCPP - JSON 1.6: 1" und "Device identifier: my_station_ID1". Schaltfläche unten rechts: Close.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel "Test communication" und einer Schließen-Schaltfläche (x) oben rechts, über einer abgedunkelten Seite. Erstes Feld: "Unable to communicate with device." Zweites Feld: "Number of devices found on OCPP - JSON 1.6: 0". Schaltfläche unten rechts: Close.
9 Messwerte prüfen
9.1 Letzte Messwerte
Prüfen Sie nach einem erfolgreichen Test die Messwerte unter Devices – Last measurements im Reduxi Configurator.
Textbeschreibung dieses Bildes
Screenshot der Ansicht "Last measurements" eines Geräts im Reduxi Configurator. Tabs: Last measurements (aktiv), Analyze, Archive. Oben rechts: Dropdown-Liste für das Aktualisierungsintervall Each second und eine Aktualisieren-Schaltfläche. Karte Control type: Schaltflächen Auto (ausgewählt, türkis), Manual, Off, Boost; Zeitstempel 10. 05. 2024 07:28:27. Karte Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (Zeitstempel 10. 05. 2024 07:28:45 bis 07:28:46). Karte Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Karte Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Karte Other: Control type AUTO; State name AVAILABLE; Communication error OFF (Zeitstempel 07:28:42).
9.2 Überwachen und steuern
Nachdem das Gerät im Reduxi Configurator hinzugefügt ist, überwachen und steuern Sie es in der Reduxi-Cloud-Anwendung.
Um das Laden mit dynamischen Preisen und dynamischen Tarifen zu steuern, stellen Sie unter Devices den control type der Ladestation auf AUTO und legen Sie eine Strategie fest, wie unter Strategies for Reduxi controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–4): Halten Sie die Dokumente und die Ausrüstung bereit, installieren Sie die go-e-App und verbinden Sie die Ladestation mit dem Wi‑Fi-Netzwerk des Controllers.
go-e-Ladestation (Punkt 7): Aktivieren Sie OCPP in der go-e-App und geben Sie den Host und den Pfad des Reduxi Controllers ein.
Zu Reduxi hinzufügen (Punkte 5–6, 8): Melden Sie sich an, fügen Sie ein Gerät vom Typ OCPP 1.6 - JSON hinzu, legen Sie den Device identifier fest und führen Sie Test communication aus.
Inbetriebnahme (Punkt 9): Prüfen Sie die letzten Messwerte und stellen Sie den Control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication: Unable to communicate with device 1 | Der Device identifier ist nicht gesetzt oder weicht ab. Der Name am Ende des Pfads in der go-e-App muss genau mit dem Device identifier übereinstimmen (Punkt 6.2, Punkt 7). |
| Test communication: No device with OCPP 1.6 communication is found | Prüfen Sie, ob OCPP in der go-e-App aktiviert ist und ob Host und Pfad stimmen (Punkt 7). Die Ladestation und der Controller müssen im selben Wi‑Fi-Netzwerk sein (Punkt 4.1). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
