Die Reduxi Strategien bieten ein perfektes Gleichgewicht zwischen Flexibilität, Kosteneffizienz und umweltbewussten Lösungen, während sie gleichzeitig Ihre Systeme schützen und sich nahtlos an Preisschwankungen anpassen - ohne jemals auf Komfort zu verzichten

Inhaltsübersicht

• 1. Einführung in die Strategien
• 2. Allgemeine Zugangsschritte zu Strategien
• 3. Konfiguration von Strategien
  • 3.1 1-phasige strombasierte EIN/AUS-Steuerung
  • 3.2. 3-phasige strombasierte ON/OFF-Steuerung
  • 3.3 Leistungsabhängige EIN/AUS-Steuerung
  • 3.4 Energiemanager-Koordinator für PV, EVSE, Batterie und Wärmepumpe
• 4. Erweiterte Einstellungen für die Strategie "Energiemanager-Koordinator...".
  • 4.3. Optimierungsmodi

1. Einführung in die Strategien

Der Reduxi Controller ermöglicht es dem Endverbraucher, den Energieverbrauch und die Energieerzeugung für lokale Installationen in Haushalten oder Industrieanlagen zu verwalten. Die Strategien passen sich dynamisch an die Preisschwankungen auf dem Energiemarkt, an Tarifzeitblöcke, Grundkonfigurationen (wie gebäudespezifische Export-/Importgrenzen) und andere relevante Faktoren an. Indem das Reduxi System alle Verbraucher- und Erzeugerinstallationen in einer einzigen kohärenten Strategie vereint, ermöglicht es Anpassungen in Echtzeit, die alle Variablen gleichzeitig optimieren und sicherstellen, dass sie mit den spezifischen Bedürfnissen des Benutzers übereinstimmen.

Da Strategien ein wesentlicher Mehrwert des Reduxi Systems sind, empfehlen wir Ihnen, diese Anleitung gründlich zu lesen und eine Strategie zu erstellen, die Ihren Bedürfnissen entspricht.

2. Typische Strategien zur Kostenoptimierung

2.1. Laden Sie Ihr Elektrofahrzeug während der Nacht auf (günstiger Preis) und überschreiten Sie nicht die Grenzen des Netzzuganges

Beim Aufladen eines Elektrofahrzeugs müssen wir die Leistungsgrenzen des Stromnetzes einhalten und gleichzeitig die Stromkosten niedrig halten.

Um eine solche Strategie festzulegen, beachten Sie bitte die Informationen in diesen Abschnitten:

• 3.4 Energiemanager-Koordinator für PV, E-Ladestation, Batterie und Wärmepumpe
• Verwenden Sie 4.3.2. Zeitplan-Modus
• Nutzen Sie "Peak Shaving" als Ziel (um den Strom aus dem Netz zu begrenzen)
• Und konfigurieren Sie die erweiterten Einstellungen für E-Ladestation)

2.2. Nutzen Sie Strom aus Ihrer Solarkraftanlage in Kombination mit einer Wärmepumpe

Um sich selbst zu versorgen und Kosten zu sparen, ist es optimal, den Strom im eigenen Haus oder Unternehmen zu nutzen. Der von Ihrem Solarkraftwerk erzeugte Strom kann direkt von Heizungs-, Klima- und/oder Elektrofahrzeugen genutzt werden.

Um eine solche Strategie festzulegen, beachten Sie bitte die Informationen in diesen Abschnitten:

• 3.4 Energiemanager-Koordinator für PV, EVSE, Batterie und Wärmepumpe
• Verwenden Sie 4.3.1. Standard-Modus
• Verwenden Sie die Eigenverbrauchoptimierung als Ziel (um selbst erzeugte Energie zu verbrauchen)
• Und konfigurieren Sie die erweiterten Einstellungen der Wärmepumpe (oder E-Ladestation, wenn Sie ein Elektrofahrzeug haben)

2.3. Erzielen Sie die größten Kosteneinsparungen und höchsten Erträge mit Ihrem Solarkraftwerk und/oder Batterie

Um das Beste aus Ihrer Batterie und/oder Ihrem Solarkraftwerk herauszuholen, müssen Sie die dynamischen (Markt-, Tages-) Preise nutzen. In diesem Fall verbrauchen Sie Energie aus dem Netz, wenn die Preise niedrig oder sogar negativ sind, und produzieren, wenn die Preise hoch sind. Gleichzeitig halten Sie den Komfort hoch.

Um eine solche Strategie festzulegen, beachten Sie bitte die Informationen in diesen Abschnitten:

• 4.3.4. AI-Modi
• und definieren Sie den Preisplan wie in den Reduxi-Preislisten definiert

3. Konfiguration der Strategie

Die folgenden Strategien sind im Redexu-Configurator verfügbar:

• 1-phasige strombasierte EIN/AUS-Steuerung
• 3-phasige strombasierte EIN/AUS-Steuerung
• Leistungsabhängige EIN/AUS-Steuerung
• Energiemanager-Koordinator für PV, E-Ladestationen, Batterie und Wärmepumpe (die umfassendste Strategie - in der Regel die am häufigsten verwendete)

Allgemeine Schritte für den Zugang zu Strategien

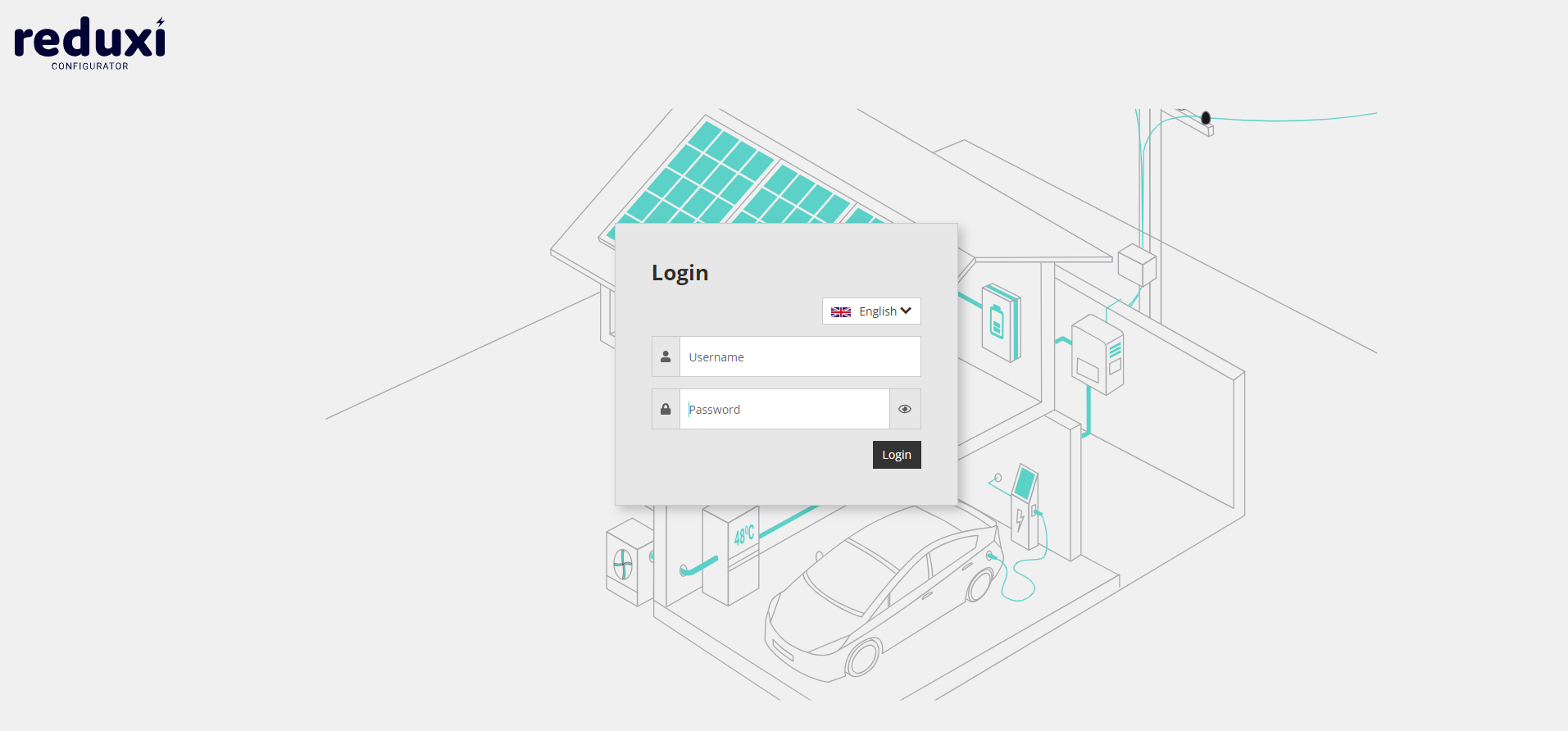

Der erste Schritt besteht darin, sich beim Reduxi-Konfigurator anzumelden .

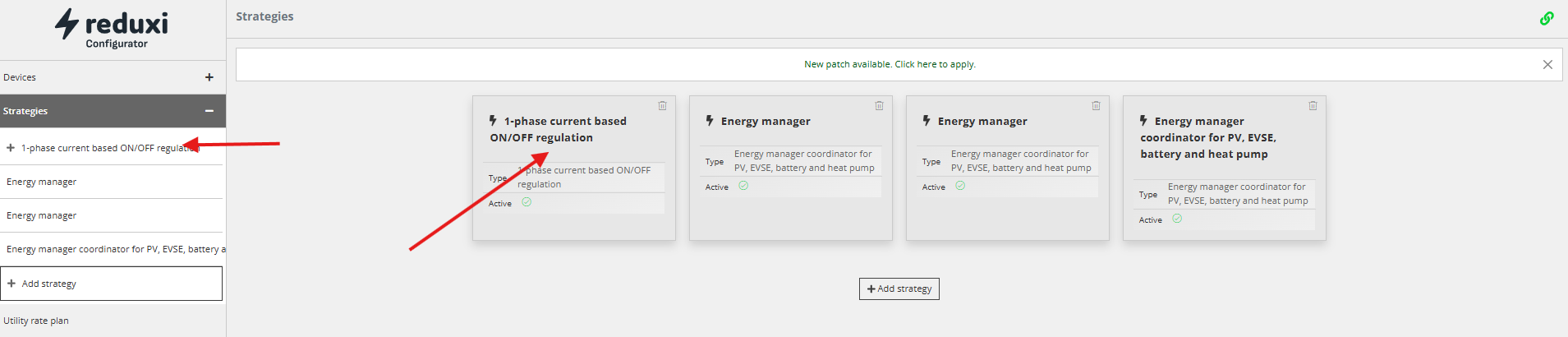

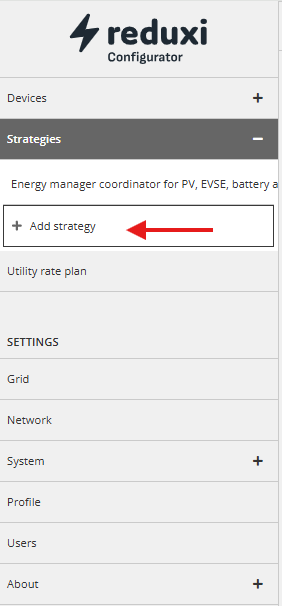

Nachdem Sie sich in die Konfiguration eingeloggt haben, klicken Sie auf die Schaltfläche "Neue Strategie hinzufügen" in der unteren linken Ecke der Reduxi Controller-Homepage.

3.1 1-phasige strombasierte EIN/AUS-Steuerung

Diese Strategie wird verwendet, um den EIN/AUS-Zustand von elektrischen Verbrauchern auf der Grundlage einer einphasigen Strommessung zu steuern.

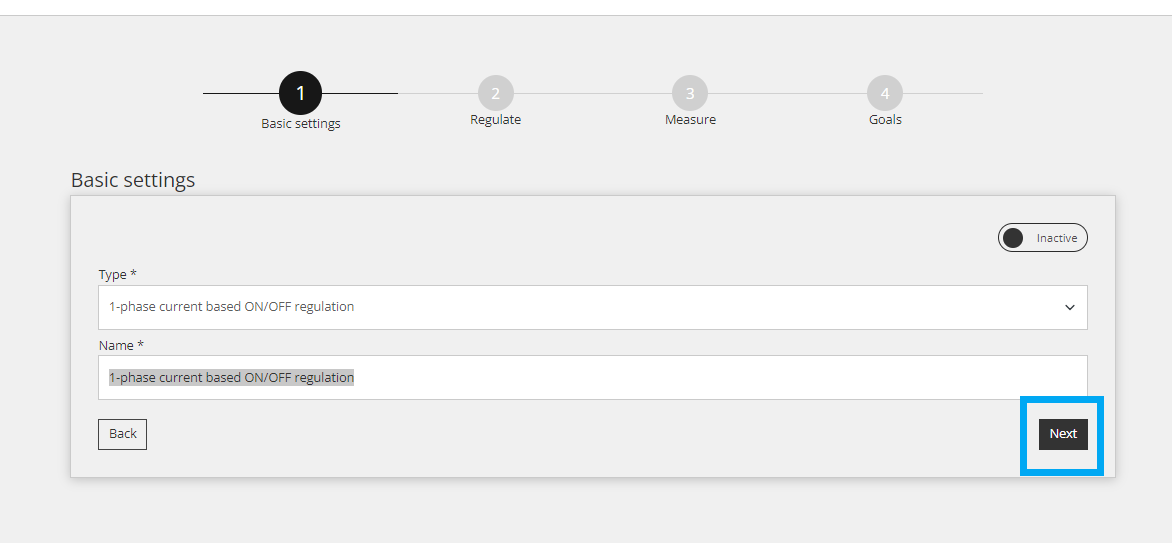

3.1.1 Grundeinstellungen

Wählen Sie "1-phasige strombasierte EIN/AUS-Steuerung", benennen Sie sie um (nicht erforderlich) und klicken Sie auf "Weiter".

3.1.2 Regelung

3.1.3 Maßnahme

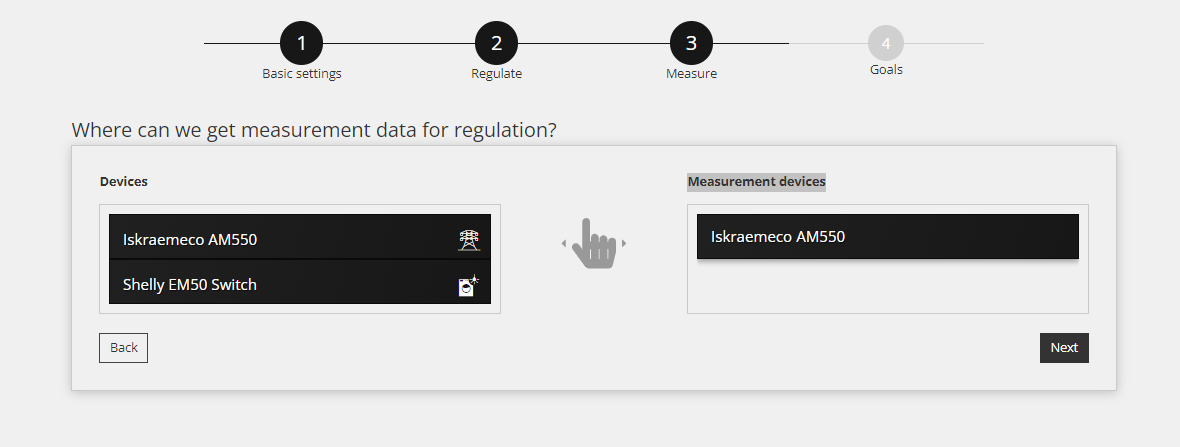

Ähnlich wie bei Punkt 3.1.2, muss das richtige zu messende Gerät (in der Regel das Hauptnetz) ausgewählt werden. Ziehen Sie das Gerät aus dem Feld "Geräte" in das Feld "Messgeräte", wie in der Abbildung unten dargestellt. Das Messgerät ist das Gerät, dessen Messung das geregelte Gerät beeinflusst.

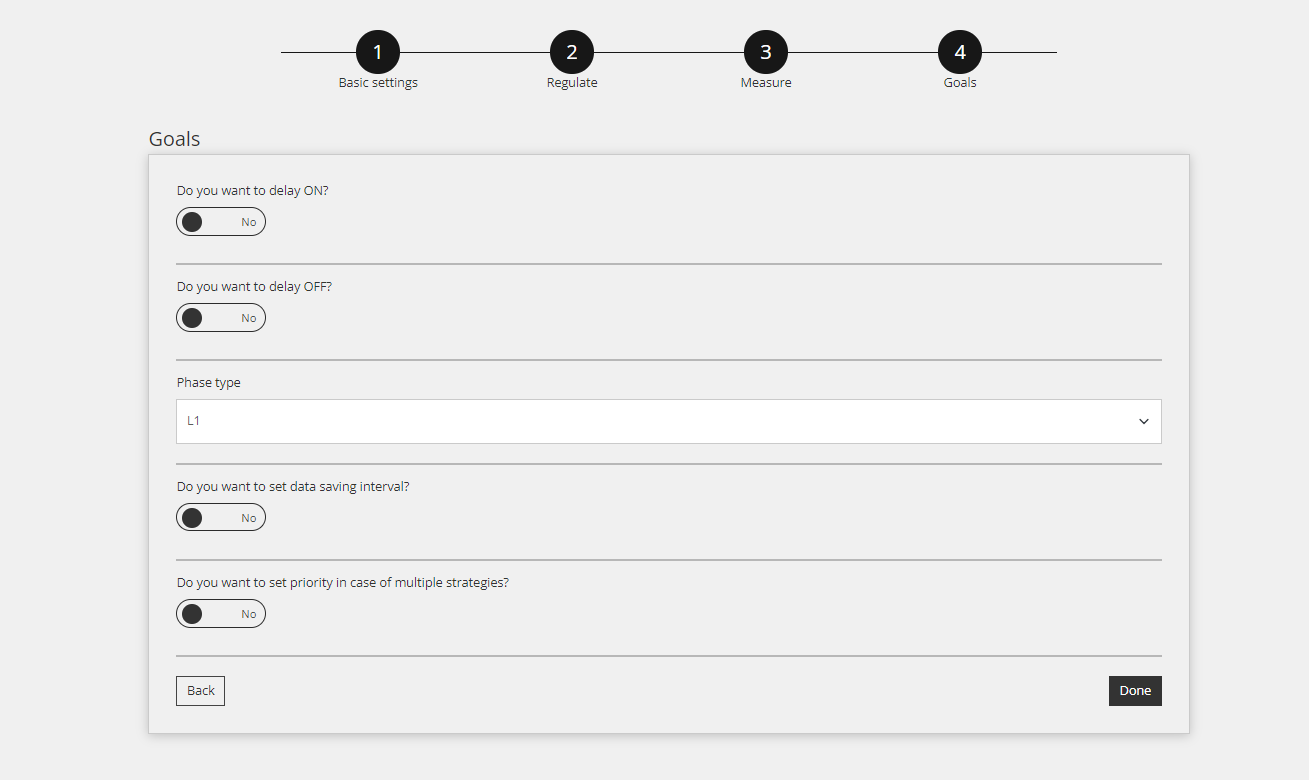

3.1.4 Zielsetzungen

Unter den "Zielen" werden die Maßnahmen zur Regulierung einer Phase festgelegt. Die folgende Abbildung zeigt mögliche Einstellungen und Standardwerte unter dem Schritt "Ziele".

Erläuterung zu allen Einstellungen unter "Ziele", siehe Tabelle.

Eingabefeld	Erläuterung
Möchten Sie EIN verschieben?	Die "Einschaltverzögerung" ist die Zeit, die das Gerät benötigt, um in den EIN-Zustand zu wechseln. Die Bedingung muss mindestens für die Zeit der Einschaltverzögerung erfüllt sein (z. B. der Strom ist länger als 5 Sekunden größer als 10 A, damit das Gerät einschalten kann). Dadurch wird ein übermäßiges Schalten und damit eine Beschädigung des geregelten Geräts oder des Relais wirksam verhindert. Wenn die Bedingung 5 Sekunden lang erfüllt ist, wird das Gerät eingeschaltet.   Wählen Sie JA, wenn Sie den Standardwert ändern möchten.
Möchten Sie das AUS verschieben?	Wie die oben definierte "Einschaltverzögerung für EIN", aber für den Zustand AUS.   Wählen Sie JA, wenn Sie den Standardwert ändern möchten.
Phasentype	Wählen Sie die Phase, die die EIN/AUS-Aktion steuert.
Möchten Sie das Intervall für die Datenspeicherung festlegen? (veraltet)	Legen Sie das Intervall für die Speicherung der Daten von gemessenen und geregelten Geräten fest.   Wählen Sie JA, wenn Sie den Standardwert ändern möchten.
Möchten Sie mehreren Strategien Vorrang einräumen? (veraltet)	Die Priorität wird importiert, wenn mehrere Strategien definiert sind. Die Prioritätsstufe zwischen den Strategien wirkt sich auf die Funktionsweise des Reduxi-Systems aus. Wenn zum Beispiel die Prioritätsstufe auf "Höchste" eingestellt ist, arbeitet Reduxi automatisch im Rahmen der gewählten Strategie und umgekehrt. Wählen Sie JA, wenn Sie den Standardwert ändern möchten.



3.1.5 Bearbeiten der Strategie "1-phasige strombasierte EIN/AUS-Steuerung"

Sobald die Strategie festgelegt ist, können wir alle Einstellungen konfigurieren, indem wir auf die entsprechende Strategie klicken

3.1.6. Konfiguration der Strategie

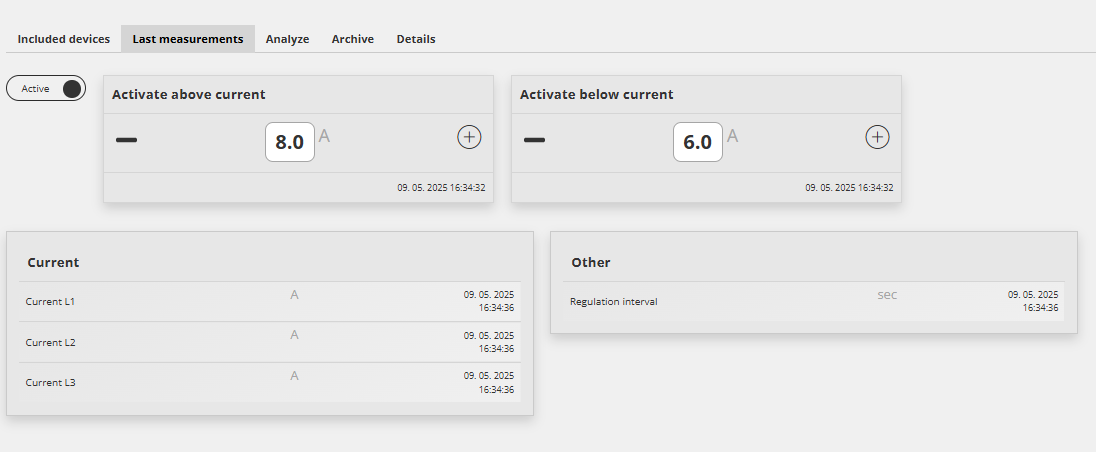

Für jede Strategie müssen die Regelungsparameter konfiguriert werden. Bei dieser spezifischen Strategie handelt es sich um die Ströme des Ein-/Ausschalters der Geräte

Hier wird der Strom festgelegt, mit dem das Gerät in Abhängigkeit von der Strommessung aus- oder eingeschaltet wird. Oft sind diese beiden Ströme unterschiedlich, um die Anzahl der Schalter des Geräts zu reduzieren.



3.2. 3-phasige strombasierte EIN/AUS-Steuerung

Ähnlich wie bei der „einphasigen strombasierten EIN/AUS-Steuerung" soll die 3-Phasen-Strategie Phasen (EIN/AUS) schalten, mit dem Unterschied, dass innerhalb der 3-Phasen-Strategie die Steuerung für alle drei Phasen eingestellt ist.

3.2.1 Grundeinstellungen

Siehe Punkt 3.1.1 .

3.2.2 Regulieren

Siehe Punkt 3.1.2 .

3.2.3 Maßnahme

Siehe Punkt 3.1.3 .

3.2.4 Zielsetzungen

Gleich wie in Punkt 3.1.4 , mit dem Hauptunterschied, dass die 1-Phasen-Strategie durch die 3-Phasen-Strategie ersetzt wird.

3.2 .5 Bearbeiten der Strategie "3-phasige strombasierte EIN/AUS-Steuerung"

Siehe Punkt 3.1.5.

3.2.6. Konfiguration der Strategie

Siehe Punkt 3.1.6.

3.3 Leistungsabhängige EIN/AUS-Steuerung

3.3.1 Grundeinstellungen

Siehe Punkt 3.1.1 .

3.3.2 Regelung

Siehe Punkt 3.1.2 .

3.3.3 Maßnahme

Siehe Punkt 3.1.3 .

3.3.4 Zielsetzungen

Siehe Punkt 3.1.4, wobei der Hauptunterschied zur 1-Phasen-Strategie darin besteht, dass es innerhalb der Leistungsstrategie nicht erforderlich ist, anzugeben, welche Phase geregelt werden soll, sondern nur die Leistung.

3.3.5 Bearbeiten der Strategie "3-phasige strombasierte EIN/AUS-Steuerung"

Siehe Punkt 3.1.5.

3.3.6. Konfiguration der Strategie

Siehe Punkt 3.1.6.

3.4 Energiemanager-Koordinator für Solarkraftwerk (PV), E-Ladestation, Batterie und Wärmepumpe

Innerhalb dieser Strategie werden mehrere Geräte geregelt, was sie zur vollständigsten und am weitesten verbreiteten Strategie macht. Sie bietet die meisten Funktionen und ist daher auch die komplexeste. Wie der Name schon sagt, regelt die Strategie:

• Solarkraftwerk (PV)
• Ladestation für Elektrofahrzeuge (EVSE)
• Batterie (BESS)
• Heizung, Lüftung und Klimatisierung (HLK)
• Andere

3.4.1 Grundeinstellungen

Siehe Punkt 3.1.1 .

3.4.2 Regeln

Siehe Punkt 3.1.2 .

3.4.3 Maßnahme

Siehe Punkt 3.1.3 .

3.4.4. Erweiterte Einstellungen

Dieser Modus erfordert die Konfiguration der erweiterten Einstellungen, die im nächsten Abschnitt detailliert beschrieben werden.

4. Erweiterte Einstellungen für die Strategie "Energiemanager-Koordinator...".

Dieser Abschnitt bezieht sich nur auf die Strategie 3.4 Energiemanager-Koordinator für PV, EVSE, Batterie und Wärmepumpe . Die Funktionalität unterscheidet sich von den anderen Strategien, da erweiterte Optionen verfügbar und konfigurierbar sind. Nachdem Sie das Messgerät von Punkt 3.4.3 definiert und auf die Schaltfläche "Fertig" geklickt haben, wird ein neues Menü angezeigt.

Um zu diesem Menü zu gelangen, befolgen Sie bitte die in Punkt 3.1.6. definierten Schritte.

Oben im erweiterten Menü stehen drei zusätzliche Registerkarten zur Verfügung:

• Allgemeine Einstellungen
• Regulierte Geräte
• Optimierungsmodi

Beachten Sie, dass alle Strategien im manuellen Modus getestet werden können, wie in Abschnitt 7.4 beschrieben. Manuelle Steuerung des Geräts des Reduxi Konfigurators

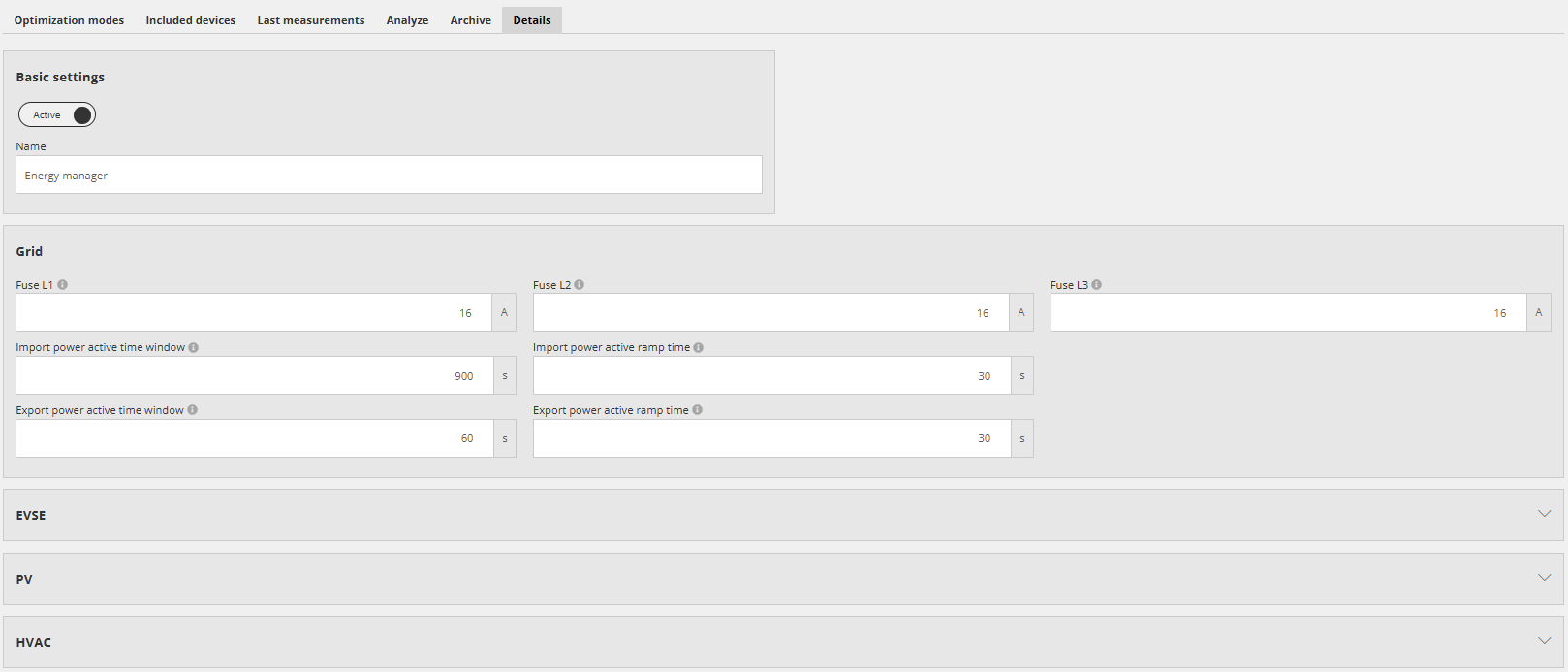

4.1. Details

Der Detailbereich umfasst fünf verschiedene Abschnitte:

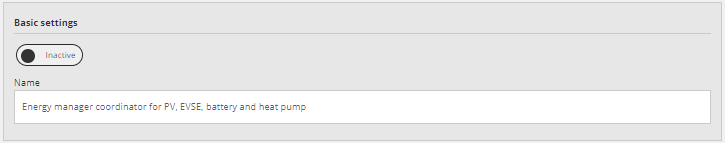

• Grundeinstellungen:
  • Strategie auf Aktiv/Inaktiv setzen
  • Strategie umbenennen

Hinweis: Das Informationssymbol rechts neben dem Feldnamen bietet zusätzliche Erklärungen.

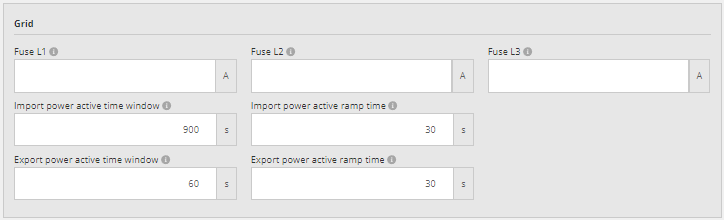

• Stromnetz-Einstellungen:
  • Sicherungen (L1, L2, L3), stellen Sie die Stromgrenze für jede Hauptsicherung ein. Die Werte der Sicherungen sind nicht unbedingt erforderlich.
  • Importieren von Wirkleistungszeitfenstern
  • Strom-Wirkzeitfenster exportieren
  • Wirkrampenzeit der Importleistung
  • Wirkrampenzeit der Importleistung
  • Hinweis: Sicherungen und importierte/exportierte Leistung werden aus den Netzwerkeinstellungen abgerufen

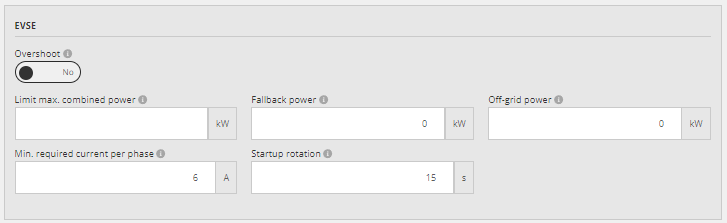

• Einstellungen der E-Ladestation:
  • Max. kombinierte Leistungsgrenze
  • Minimal erforderlicher Strom pro Phase
  • Ausweichkapazität
  • Rotation beim Start zwischen mehreren Ladestationen, falls die Leistungsgrenze den Parallelbetrieb aller Stationen nicht zulässt
  • Netzunabhängige Stromversorgung

Einzelheiten für mehrere Ladestationen:

Wenn mehrere Ladestationen innerhalb desselben Setups verbunden sind, muss das Reduxi-System die Ladestationen so koordinieren, dass der Gesamtverbrauch die Grenzwerte nicht überschreitet

Die Logik ist wie folgt:

• • • Beim Starten mehrerer Ladesitzungen starten nicht alle Ladestationen gleichzeitig, um Spannungsspitzen im Verbrauch zu vermeiden. Der Parameter "Startrotation" definiert das Intervall für das Umschalten zwischen den Ladestationen
    • Wenn mehrere Elektrofahrzeuge angeschlossen und geladen werden, wird die Leistung aller linear reduziert, um den Verbrauch innerhalb der Grenzen zu halten. Zum Beispiel: Wenn der Grenzwert 80 kW beträgt und 10 Elektrofahrzeuge angeschlossen sind, erhält jedes 8 kW.
    • Wenn der minimal erforderliche Strom aller angeschlossenen Fahrzeuge den Importgrenzwert überschreiten würde, wartet die zuletzt angeschlossene Ladestation, bis Leistung verfügbar ist. Es gilt das Prinzip "Wer zuerst kommt, mahlt zuerst".

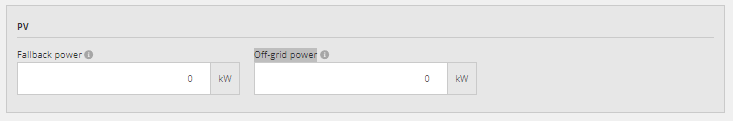

• PV-Einstellungen:
  • Ersatzleistung im Falle eines Verbindungsverlusts
  • Stromversorgung im Inselbetrieb

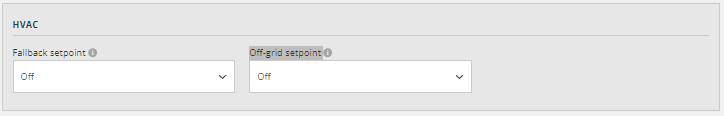

• HVAC-Einstellungen
  • Ersatz-Sollwert
  • Sollwert im Inselbetrieb



4.2. Geregelte Geräte

Siehe Punkt 3.1.2 .

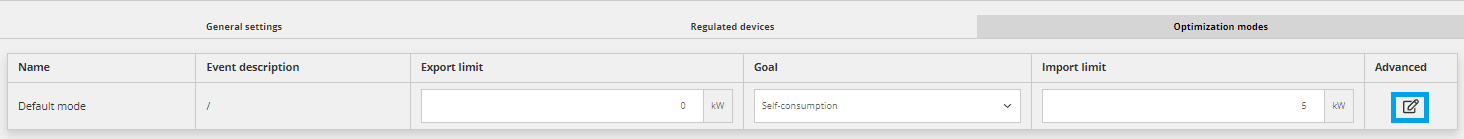

4.3. Optimierungsmodi

In diesem Teil der Strategie wird der tatsächliche Mehrwert der Strategie deutlich. Alle komplexeren Funktionen/Merkmale werden für jedes in der Strategie enthaltene Gerät eingerichtet. Die folgenden Schritte werden zur weiteren Erklärung gezeigt und sind:

• Standardmodus
• Zeitplanmodus
• Negativpreis-Modus
• KI-Modi

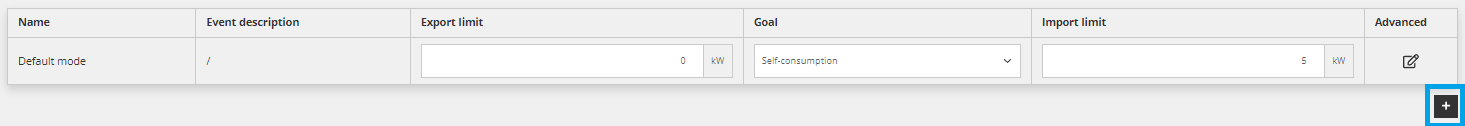

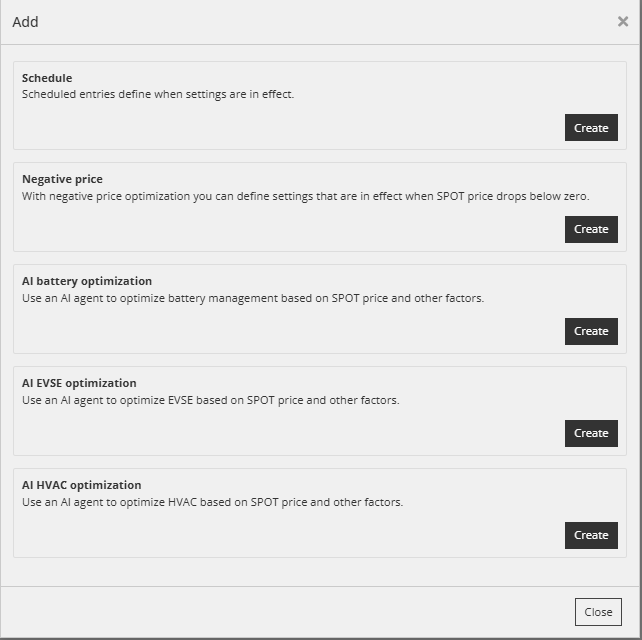

Um einen zusätzlichen Optimierungsmodus hinzuzufügen, drücken Sie zuerst die + Schaltfläche unter den Einstellungen des Standardmodus und wählen Sie dann den zusätzlichen Optimierungsmodus . Die beiden folgenden Bilder zeigen, wie man einen Optimierungsmodus hinzufügt.

Die Priorität der Optimierungsmodi ist wie folgt:

• KI-Modus
• Negativpreis-Modus
• Zeitplanmodus
• Standardmodus

Ein Beispiel: Der "Negativpreis-Modus" stellt sicher, dass kein Strom exportiert wird, wenn der Preis negativ ist. In den Zeiträumen, in denen der Preis nicht negativ ist, funktioniert dieser Modus nicht (hat keine Wirkung). Daher wird der "Zeitplanmodus" verwendet (falls und wenn definiert). Außerhalb der geplanten Zeiträume wird der "Standardmodus" verwendet.

4.3.1. Standard-Modus

Dieser Modus ist direkt mit den vom Stromversorger definierten Grenzwerten des Hauptstromnetzes verbunden. Export- und Importgrenzwerte werden definiert, um die Versorgung und Nachfrage des Gebäudes zu steuern. Neben den Grenzwerten sollten auch die Ziele definiert werden. Erweiterte Optionen können auf der rechten Seite (blaues Rechteck) konfiguriert werden.

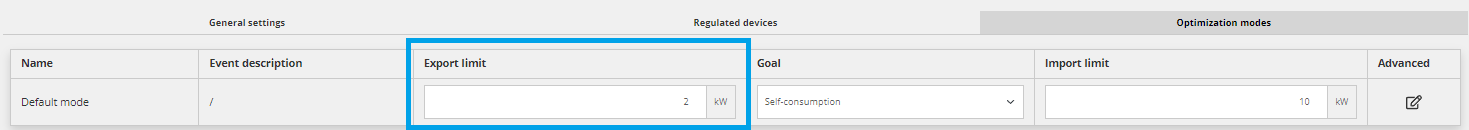

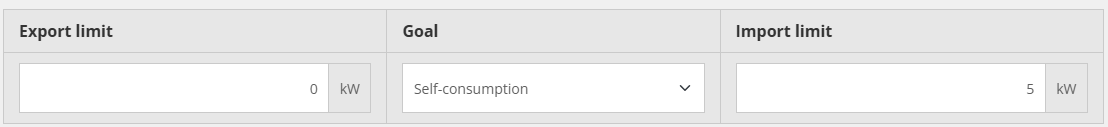

Export-/Importgrenzwerte

Wenn der Export-Grenzwert eingestellt ist, begrenzt das Reduxi-System automatisch die in das Netz eingespeiste Energie. Dies wirkt sich auf die Stromerzeugung des Gebäudes aus, z. B. die Photovoltaikproduktion, die Batterieproduktion und potenziell andere Produktionsquellen, so dass diese den Exportgrenzwert niemals überschreiten.

Wenn der Import-Grenzwert eingestellt ist, begrenzt das Reduxi-System automatisch den Energiebedarf aus dem Netz. Dies wirkt sich auf den Stromverbrauch des Gebäudes aus, z. B. das Laden von Elektrofahrzeugen, den Verbrauch beim Betrieb von Heizungs-, Lüftungs- und Klimaanlagen und andere Geräte, so dass der Importgrenzwert niemals überschritten wird.



Ziele

Es gibt mehrere mögliche Ziele, um verschiedene Arten des Bedarfs-/Versorgungsmanagements eines Gebäudes zu realisieren:

• Produktion maximieren ist ein Modus, in dem das Reduxi-System die Stromerzeugung (d. h. Photovoltaikproduktion, Batterieproduktion) auf das Maximum erzwingt, aber niemals die Exportleistungsbegrenzung überschreitet. Wenn es keine Begrenzung gibt, arbeitet die Produktion mit maximaler Leistung. Dieser Fall wird verwendet, wenn der Benutzer die Exportleistungsbegrenzung unter Verwendung aller Produktionsressourcen erreichen möchte. Falls die PV-Produktion die Exportgrenze nicht erreichen kann, wird die Batterieleistung (falls implementiert) verwendet, um überschüssige Leistung bereitzustellen. Ähnlich verhält es sich, wenn die Grenze erreicht ist und überschüssige Energie von der PV-Anlage vorhanden ist; dann wird der Akku geladen.

• Eigenverbrauch ist ein Modus, in dem das Reduxi-System versucht, Null Export-/Import-Nettostrom zu erreichen, wenn möglich. Das Ziel ist, dass die PV-Produktion den gesamten Energiebedarf deckt. Wenn das System mit einem Akku ausgestattet ist, wird überschüssige Energie von der PV-Anlage den Akku laden, und die Energie wird später verbraucht, wenn keine PV-Produktion vorhanden ist, um eine Nettostrombilanz von Null am Hauptstromanschluss zu erreichen. Falls weiterhin überschüssige Energie von der PV-Anlage vorhanden ist, wird diese bis zur Exportgrenze in das Netz eingespeist.

• Verbrauch maximieren ist ein Modus, in dem das Reduxi-System versucht, so viel Energie wie möglich aus dem Netz zu beziehen und am Importlimit arbeitet. Wenn kein Importlimit vorhanden ist, arbeitet das System mit der maximalen Leistung aller elektrischen Verbraucher. Dieser Fall wird hauptsächlich verwendet, wenn die Marktpreise niedrig oder sogar negativ sind. Dann arbeitet beispielsweise die EVSE-Anlage mit voller Leistung, der Akku wird mit seinem maximalen Leistungspotenzial geladen oder der zusätzliche Verbraucher wird zugeschaltet.

• Lastspitzenkappung ist ein Modus, in dem das Reduxi-System den Strombedarf aus dem Netz reduziert ("Lastspitzenkappung"), so dass das Importleistungslimit niemals überschritten wird. In diesem Fall (meistens in der Industrie verwendet) wird die Leistung der Verbraucher reduziert oder in vielen Fällen ausgeschaltet, so dass keine Verbrauchsspitzen erzeugt werden. Das bedeutet auch, dass der Gebäudeeigentümer keine Strafen für die Überschreitung der Leistung zahlt.

Jeder Modus kann den Akku, die HLK-Anlage, die PV-Anlage und die Ladestation steuern oder nicht. Dies kann über die erweiterten Optionen ("Bearbeiten"-Schaltfläche) konfiguriert werden.

Alle oben genannten Strategien beachten standardmäßig das Import- und Exportlimit.

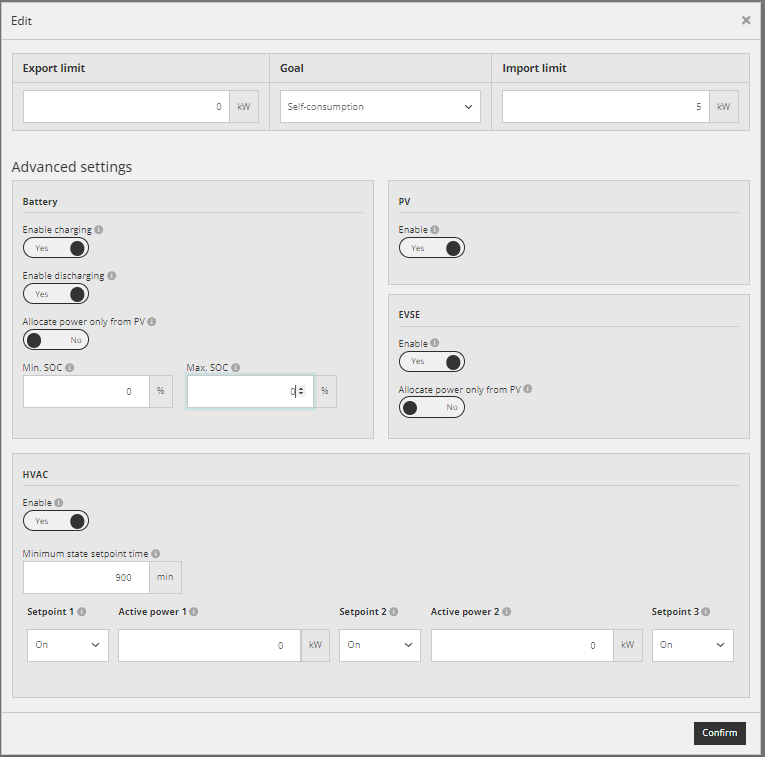

Erweiterte Optionen

Die erweiterten Optionen sind über die Schaltfläche "Bearbeiten" ganz rechts verfügbar. Die erweiterten Optionen werden unten angezeigt.

Zusätzlich verfügbare Optionen sind:

• Akku
• PV - Photovoltaik (Solaranlage)
• EVSE - Ladestation für Elektrofahrzeuge (Autoladegerät)
• HLK - Heizung, Lüftung und Klimaanlage

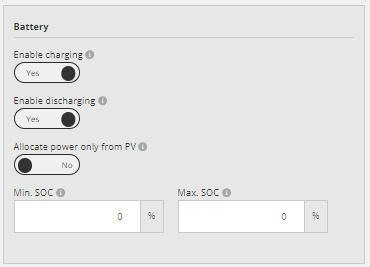

Akku

• Ladevorgang aktivieren (Ja/Nein). Wenn Ja, lädt das Reduxi-System den Akku.
• Entladung aktivieren (Ja/Nein). Wenn Ja, entlädt das Reduxi-System den Akku.
• Leistung nur von der PV-Anlage zuweisen. In diesem Fall lädt das Reduxi-System den Akku nur dann, wenn überschüssige Leistung von der PV-Anlage verfügbar ist (typischerweise verwendet im Eigenverbrauchsmodus ).

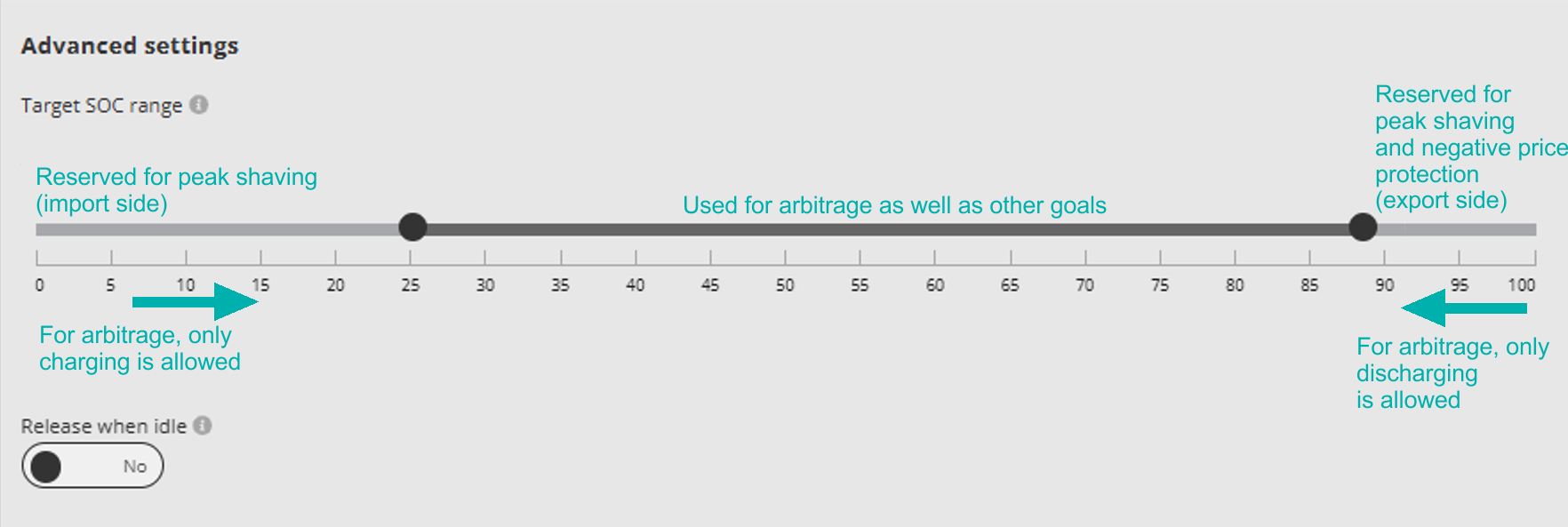

• Min./Max. SOC (Ladezustand) legt die Grenze fest, bis zu der das Reduxi-System den Akku lädt oder entlädt. In vielen Fällen wird der SOC vom Akku selbst ermittelt (er wird bei der Gerätezugabe angezeigt, sollte aber in diesem Menü manuell eingegeben werden). Hinweis: Legen Sie den min./max. SOC gemäß den vom Akkubetreiber vorgeschriebenen Werten fest. Sind mehrere Akkus angeschlossen, sollten die restriktivsten Min./Max.-Werte verwendet werden.

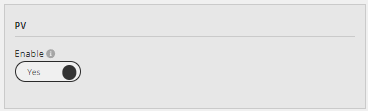

PV

• Aktivieren (Ja/Nein). Wenn Ja, steuert das Reduxi-System die PV-Anlage.

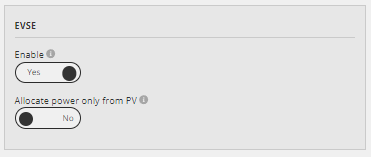

EVSE

• Aktivieren (Ja/Nein). Wenn Ja, steuert das Reduxi-System die EVSE.
• Leistung nur von PV-Anlagen zuweisen. In diesem Fall lädt das Reduxi-System das Elektrofahrzeug nur dann, wenn überschüssige Leistung von PV-Anlagen verfügbar ist.

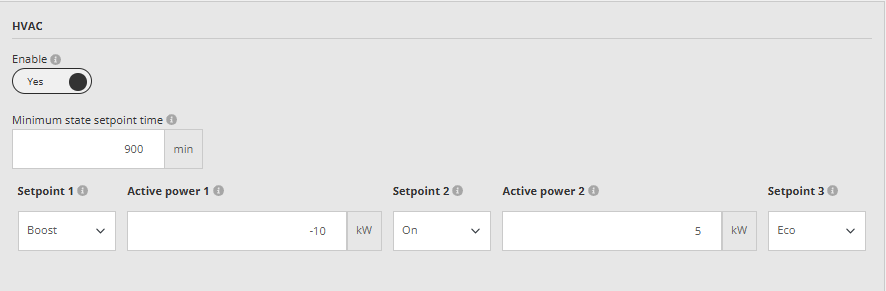

Heizung, Lüftung und Klimaanlage

• Aktivieren (Ja/Nein). Wenn Ja, steuert das Reduxi-System die HLK-Anlage.
• Minimale Zeit des Sollwertpunkts. Dieses Feld legt den Zeitraum fest, der verstreichen muss, bevor ein neuer Sollwertpunkt festgelegt wird. Diese Funktion verhindert effektiv häufiges Schalten und somit Schäden an der HLK-Anlage.

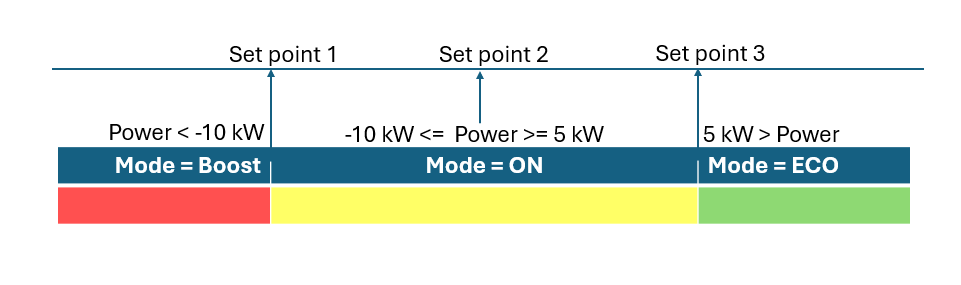

• Die Sollwerte 1, 2, 3 werden basierend auf der Wirkleistung am Netz festgelegt. Sie ist in 3 Teile unterteilt. Unten ist ein Beispiel, das alle drei Situationen (Sollwerte) erklärt.
  • Im ersten Teil, am Sollwert der Wirkleistung 1, schaltet die HLK-Anlage in den Boost-Modus, d. h., sie arbeitet mit voller Leistung. Der Boost-Modus wird aktiviert, wenn -10 kW am Netz erreicht sind, d. h. Die PV-Produktion ist viel höher als der Gebäudeverbrauch.
  • Im zweiten Teil, zwischen den Sollwerten der Wirkleistung 1 und 2, arbeitet die HLK-Anlage im EIN-Modus, der ein normaler Betriebsmodus ist. Der EIN-Modus wird aktiviert, wenn die Leistung am Netz größer als -10 kW und kleiner als 5 kW ist.
  • Im dritten Teil, am Sollwert der Wirkleistung 2, arbeitet die HLK-Anlage im ECO-Modus. Das bedeutet, dass sie sich im Standby-Modus befindet oder vollständig ausgeschaltet ist. Der ECO-Modus wird aktiviert, wenn die Netzstromversorgung gr ö ßer 5 kW liegt.

Hinweis: SG-f ähige W ärmepumpen k önnen sich je nach eigener Konfiguration der Modi Eco (aus)/ein/Boost unterschiedlich verhalten. Meistens ist der Eco-Modus (aus) zeitlich begrenzt. Selbst wenn sich die W ärmepumpe l änger im Eco-Modus (aus) befindet, schaltet sie automatisch auf den Normalmodus um.

4.3.2. Zeitplan-Modus

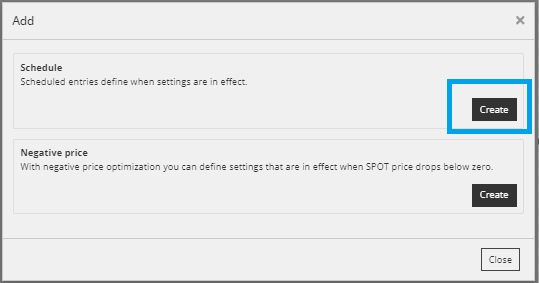

Um den Zeitplanmodus zu aktivieren, drücken Sie zuerst die +-Schaltfläche unter allen Einstellungen für den Standardmodus und wählen Sie dann den Zeitplanmodus aus.   Zwei Bilder unten zeigen, wie Sie in den Zeitplanmodus gelangen.

Die nächsten Einstellungen sind die folgenden:

• Name der Strategie
• Wochentag, wählen Sie die Tage für den geplanten Betriebsmodus
• Monat, wählen Sie die Monate für den geplanten Betriebsmodus
• Gültig von/bis, wählen Sie einen Zeitraum in Tagen für den Betrieb
• Start/Ende, wählen Sie die Uhrzeit in Stunden und Minuten für den Betrieb im Planungsmodus

Alle anderen Einstellungen im Menü "Erweiterte Einstellungen" sind die gleichen wie zuvor im Abschnitt "Standardmodus" beschrieben.

Die Einstellungen im "Planungsmodus" sind nur in den im Zeitplan definierten Zeitfenstern aktiv. Außerhalb dieser Zeitfenster wird der Standardmodus verwendet.

4.3.3. Negativer Preismodus

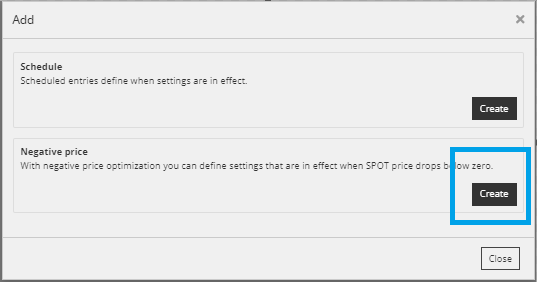

Um den Negativpreis-Modus zu aktivieren, drücken Sie zuerst die + Taste unter allen Standard-Modus-Einstellungen und wählen Sie dann den Negativpreis-Modus. Die beiden folgenden Bilder zeigen, wie man in den Negativpreis-Modus gelangt.

Der Negativpreis-Modus funktioniert in zwei verschiedenen Optimierungsszenarien, abhängig vom Preis und der Kauf-/Verkaufgebühr. Die Einspeisung muss für beide Richtungen definiert werden, wie in der Abbildung unten gezeigt:

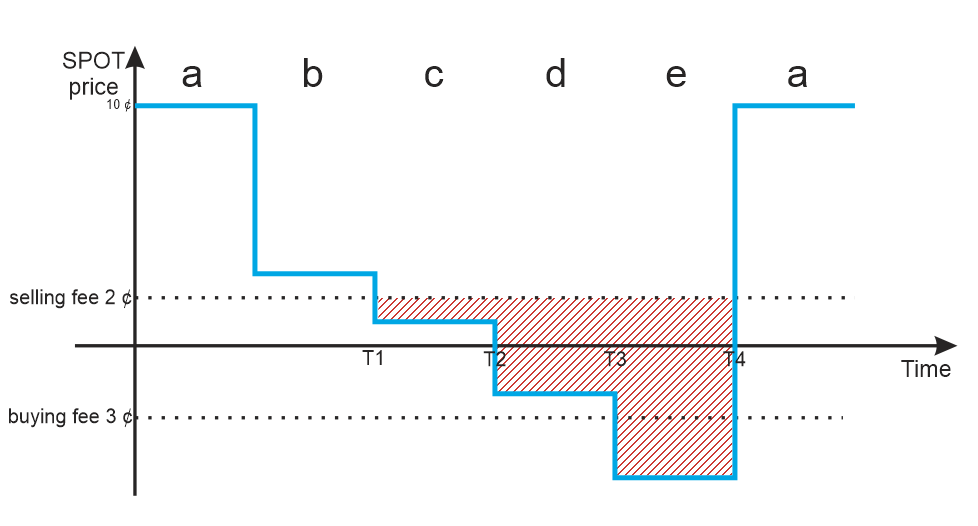

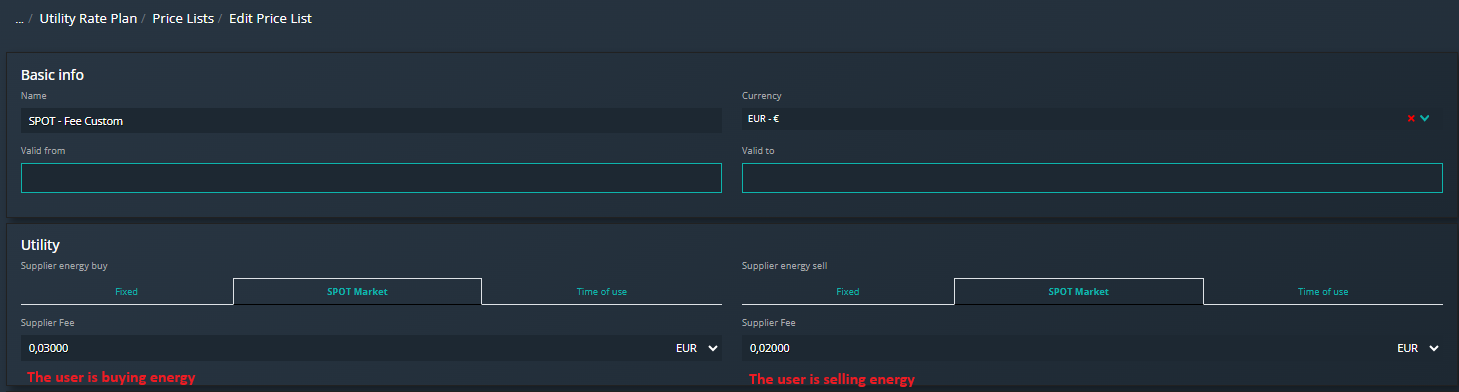

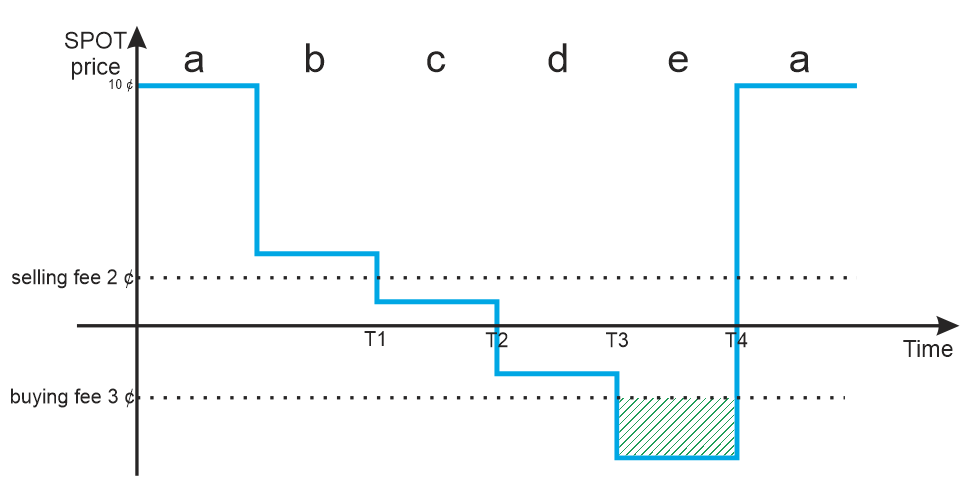

Hier sind einige Beispiele, wie man den Negativpreis-Modus berechnet und aktiviert:

Zum Beispiel:

Gebühr = wenn der Benutzer Energie kauft: 3 ¢/kWh; oder wenn der Benutzer Energie verkauft: 2 ¢/kWh (1 ¢ = 0,01 €)

• a. Energiepreis 10 ¢/kWh

Tatsächlicher Preis beim Kauf von Energie: = Preis + Gebühr = 10 ¢/kWh + 3 ¢/kWh = 13 €/kWh

Tatsächlicher Preis (Einkommen) beim Verkauf von Energie: = Preis - Gebühr = 10 ¢/kWh - 2 ¢/kWh = 8 ¢/kWh (der Verkauf von Energie führt zu einem Gewinn, der um eine Gebühr reduziert wird)

b. Energiepreis 3 ¢/kWh

Tatsächlicher Preis beim Kauf von Energie: = Preis + Gebühr = 3 ¢/kWh + 3 ¢/kWh = 6 ¢/kWh

Tatsächlicher Preis (Einkommen) beim Verkauf von Energie: = Preis - Gebühr = 3 ¢/kWh - 2 €/kWh = 1 ¢/kWh (der Verkauf von Energie führt immer noch zu einem Gewinn)

c. Energiepreis 1 ¢/kWh

Tatsächlicher Preis beim Kauf von Energie: = Preis + Gebühr = 1 ¢/kWh + 3 ¢/kWh = 4 €/kWh

Tatsächlicher Preis (Verlust) beim Verkauf von Energie: = Preis - Gebühr = 1 ¢/kWh - 2 ¢/kWh = -1 ¢/kWh (der Verkauf von Energie ist ein Verlust, obwohl der Energiepreis positiv ist, aber die Gebühr höher als der Preis ist)

d. Energiepreis -2 ¢/kWh (negativer Energiepreis)

Tatsächlicher Preis beim Kauf von Energie: = Preis + Gebühr = -2 ¢/kWh + 3 ¢/kWh = 1 ¢/kWh (der Kauf von Energie ist ein Kostenfaktor, obwohl der Energiepreis negativ ist. Wir müssen immer noch eine Gebühr zahlen)

Tatsächlicher Preis (Verlust) beim Verkauf von Energie: = Preis - Gebühr = -2 ¢/kWh - 2 ¢/kWh = -4 ¢/kWh (der Verlust beim Verkauf steigt, wenn der Preis negativer wird)

e. Energiepreis -5 ¢/kWh (negativer Energiepreis)

Tatsächlicher Preis (Einkommen) beim Kauf von Energie: = Preis + Gebühr = -5 ¢/kWh + 3 ¢/kWh = -2 €/kWh (der Kauf von Energie ist profitabel, obwohl wir eine Gebühr zahlen müssen)

Tatsächlicher Preis (Verlust) beim Verkauf von Energie: = Preis - Gebühr = -5 ¢/kWh - 2 ¢/kWh = -7 ¢/kWh



Optimierung des Verkaufspreises

Die Optimierung des Verkaufspreises wird verwendet, wenn der Preis noch positiv, aber bereits unter der Verkaufsprovision liegt. In dieser Situation wird der Benutzer zum Eigenverbrauch angeregt, da sonst Kosten entstehen würden. Zusätzlich schlagen wir vor, dass in diesem Fall die Exportgrenze auf 0 kW gesetzt wird, um Kosten bei Überschüssen zu vermeiden.

Die Optimierung nach Verkaufspreis ist in den Bereichen c, d, e aktiv.

Optimierung der Einkaufspreise

Die Optimierung des Kaufpreises wird verwendet, wenn der Preis negativ und auch niedriger als die Kaufprovision ist. In dieser Situation wird der Benutzer zum Maximieren des Verbrauchs angeregt, da der tatsächliche Preis niedriger als null ist. Wie oben vorgeschlagen, sollte in diesem Fall die Exportgrenze auf 0 kW gesetzt werden.

Die Optimierung nach Verkaufspreis ist im Bereich e aktiv.

Alle anderen Funktionalitäten im Menü des Negativpreis-Modus sind die gleichen wie im Abschnitt "Erweiterte Optionen" beschrieben.

Damit die Negativpreisstrategie funktioniert, muss der Reduxi-Controller Informationen über die aktuellen Preise erhalten. Die Preise können fix, nach Zeitblöcken oder dynamisch (Börse, Day-Ahead) festgelegt werden. Informationen zum Einrichten von Preisliste finden Sie unter Reduxi-Preisliste und werden in der Cloud-Anwendung https://app.reduxi.eu/ konfiguriert.

Für andere Einstellungen des Reduxi-Controllers, lesen Sie bitte den Link: Reduxi Controller.

Für andere Einstellungen der Cloud-Anwendung, lesen Sie Reduxi Cloud.

4.3.4. AI-Modi

Alle KI-Modi basieren auf Energiepreisen, die fest, zeitabhängig oder dynamisch (Markt, Day-Ahead) sein können. Die Preise müssen in der Cloud-Anwendung https://app.reduxi.eu/ über die in Reduxi-Preislisten beschriebenen Schritte konfiguriert werden

4.3.4.1 KI-Batterieoptimierung

Das Hauptziel der KI-Batterieoptimierung ist die Arbitrage von Batteriestrom. Die KI-Optimierung berücksichtigt den Preisplan (z. B. Tagespreise). Wenn die Preise niedrig sind, wird die Batterie aus dem Netz geladen. Wenn die Preise hoch sind, exportiert die Batterie die Energie ins Netz. Diese Strategie zielt darauf ab, die Schwankungen der Strompreise im Laufe der Zeit zu nutzen.

Dieser Modus arbeitet über einen 36-Stunden-Zyklus. Sobald die Preise des nächsten Tages bekannt sind, berücksichtigt der Algorithmus dies sofort und optimiert die Batterienutzung. Er sucht nach den besten Zeitfenstern für das Laden/Entladen, natürlich unter Berücksichtigung der Import- und Exportgrenzen, Batteriegrenzen usw. In der Praxis gibt es zwei solche Zyklen pro Tag, aber es können auch mehr oder weniger sein, abhängig von den Tagespreisen.

Die KI-Batterieoptimierung besteht aus drei verschiedenen Modulen und einem Segment "Erweiterte Einstellungen". Nur ein einzelnes Modul kann jeweils aktiviert werden; andernfalls können sich verschiedene Module widersprechen und das System funktioniert möglicherweise nicht wie erwartet. Im Segment "Erweiterte Einstellungen" gilt der Schieberegler "Ziel-SOC-Bereich" nur für die Ertragsoptimierung (Batteriearbitrage), die beiden anderen Module verwenden immer die gesamte mögliche Kapazität. Der Schalter "Bei Leerlauf freigeben" gilt für alle Segmente. Seine Funktion besteht darin, dem lokalen System (z. B. dem Wechselrichter vor Ort) zu ermöglichen, seine eigenen Befehle unabhängig vom Reduxi Controller auszuführen und im Eigenverbrauchsmodus, Spitzenlastkappung usw. zu arbeiten.

"Ziel-SOC-Bereich" Erklärung:

Ziel-SOC-Bereich gibt den Bereich an, der für die Batteriearbitrage verwendet wird. Der Bereich außerhalb des Ziel-SOC-Bereichs kann nur von anderen Modi (z. B. Peak Shaving) verwendet werden.

"Bei Leerlauf freigeben" Erklärung: Ermöglicht die Nutzung der Batterie durch andere Modi (z. B. Peak Shaving, negative Preissteuerung, Eigenverbrauch), wenn sie nicht von den KI-Batteriemodi gesteuert wird. Setzen Sie dies auf Nein, wenn die Batterie nur für die Arbitrage bestimmt ist; setzen Sie dies auf Ja, wenn sie auch für andere Modi verwendet wird.

Beispiel für "Bei Leerlauf freigeben = True":

Wenn die geplante Lade-/Entladeleistung der Batterie als 0 berechnet wird, kehrt das System zu seinem Standardmodus zurück (z. B. Peak Shaving, negative Preissteuerung, Eigenverbrauch).

Wenn die geplante Lade-/Entladeleistung der Batterie als ein anderer Wert als 0 berechnet wird, arbeitet das System innerhalb des berechneten Leistungsbereichs, typischerweise bei der minimalen oder maximalen Nennleistung des Wechselrichters.

Beispiel für "Bei Leerlauf freigeben = False":

Das System arbeitet innerhalb des berechneten Leistungsbereichs, typischerweise bei der minimalen oder maximalen Nennleistung des Wechselrichters, und erlaubt dem System nicht, zu seinem eigenen Modus zurückzukehren (z. B. Peak Shaving, negative Preissteuerung, Eigenverbrauch).



Untermenü für KI-Batterieoptimierung (alle Module und das Segment Erweiterte Einstellungen), Bild:

Ertragsoptimierungsmodul (Batteriearbitrage):

Durch Umschalten der Zustände für den Schalter wird die Aktivierung/Deaktivierung für die Batteriearbitrage aktiviert/deaktiviert.

• Ertragsoptimierung (Batteriearbitrage) (Standardwert des Schalters: JA)
• Ladeoptimierung/Entladeoptimierung (Standardwerte der Schalter: JA), Schalter sind gesperrt (nur sichtbar) und beide sind aktiviert.

Min. Gewinn pro Zyklus Definition:

Min. Gewinn pro Zyklus kann mit der Formel = Min. Gewinn pro Zyklus = vollständige Investition für die Batterieinstallation/geschätzte Anzahl der Zyklen für die Batterie (Informationen vom Hersteller) = 10000€/Anzahl Zyklen (5000) = 20€/Zyklus.

Wenn der Wert Min. Gewinn pro Zyklus auf 0 gesetzt ist, wird diese Berechnung ignoriert und die Arbitrage wird unabhängig vom Preis an der Börse ausgeführt.

Ein Lade-/Entladezyklus wird nur ausgeführt, wenn die erwarteten Gewinne den Min. Gewinn pro Zyklus. Der Zyklus entspricht in diesem Fall dem minimal und maximal erlaubten SOC (wie von der Batterie definiert oder im Ziel-SOC-Bereich unter dem Segment "Erweiterte Einstellungen" angegeben).

Modul zum Laden der Batterie aus dem Netz:

Dieses Modul ist für Standorte konzipiert, an denen die photovoltaische (PV) Erzeugung den lokalen Energiebedarf nicht deckt oder wo Netzenergie die einzige Quelle ist. In diesen Fällen ist es optimal, Energie in Zeiten niedriger Preise zu importieren, um sie später zu verbrauchen und so Energiekosteneinsparungen zu erzielen.

Modul-Einstellungen:

Ertragsoptimierung (Batteriearbitrage) = Falsch

Batterie aus dem Netz laden = Wahr

Batterie aus dem Netz entladen = Falsch

Freigabe im Leerlauf = Wahr. Hinweis, dies ist wichtig!

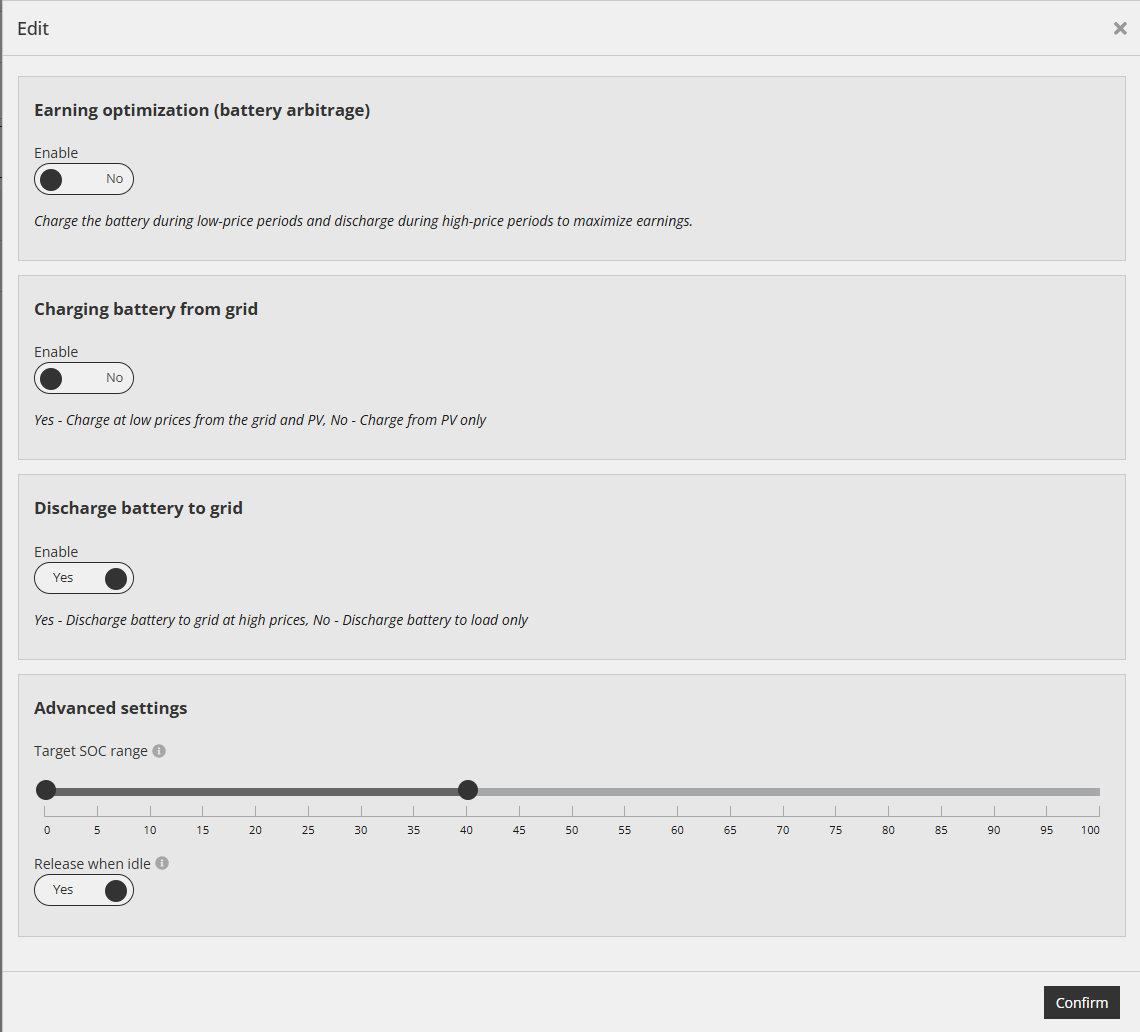

Modul zum Entladen der Batterie ins Netz:

Dieses Modul ist für Standorte konzipiert, an denen die photovoltaische (PV) Erzeugung den lokalen Energiebedarf übersteigt. Das System maximiert die Rentabilität durch den Export von überschüssiger Energie ins Netz, typischerweise basierend auf den SPOT-Marktpreisen. Ein sekundärer Vorteil ist, dass durch das Entladen der Batterie ins Netz Kapazität geschaffen wird, um überschüssige PV-Erzeugung zu speichern. Dies ist besonders vorteilhaft für Anlagen, bei denen die Nennleistung des PV-Systems die maximal zulässige Netzeinspeiseleistung überschreitet.

Modul-Einstellungen:

Ertragsoptimierung (Batteriearbitrage) = Falsch

Batterie aus dem Netz laden = Falsch

Batterie aus dem Netz entladen = Wahr

Freigabe im Leerlauf = Wahr. Hinweis, dies ist wichtig!

4.3.4.2 Optimierung von AI E-Ladestationen

Ähnlich wie oben berücksichtigt auch diese KI-Optimierung den Preisplan (z. B. Tagespreise). Wenn die Preise niedrig sind, wird das Auto hier aus dem Netz geladen. Die Ladegeschwindigkeit hängt vom Preis ab. Je niedriger der Preis, desto höher der Ladestrom.

Dieser Modus verwendet einen 24-Stunden-Zyklus. Er sucht bis zu 24 Stunden in die Zukunft und findet den besten Zeitpunkt zum Laden, natürlich unter Berücksichtigung der Importgrenzen.

Diese Funktion sucht bis 6 Uhr morgens des nächsten Tages und findet das beste Zeitfenster zum Aufladen, natürlich unter Berücksichtigung der Importgrenzen.

Beachten Sie, dass der Ladezustand der Autobatterie nicht verfügbar und daher nicht im Lademodus verwendet wird.

4.3.4.3 KI-HKL-Optimierung

Auch diese KI-Optimierung berücksichtigt den Preisplan (z. B. Tagespreise). Wenn die Preise niedrig sind, arbeitet die Wärmepumpe im Boost-Modus, bei durchschnittlichen Preisen arbeitet die Wärmepumpe im Normalmodus und bei hohen Preisen arbeitet die Wärmepumpe im Eco-Modus (aus).

Dieser Modus verwendet einen 24-Stunden-Zyklus. Er sucht bis zu 24 Stunden in die Zukunft und findet den besten Zeitpunkt, um die Wärmepumpe zu aktivieren, natürlich unter Berücksichtigung der Importgrenzen.

4.4 Management im Inselbetrieb (off-grid)

Reduxi unterstützt das Inselbetriebsmanagement, indem es angeschlossene Geräte steuert und die Batterieentladung durch nicht kritische Verbraucher reduziert.

Eine korrekte elektrische Installation ist unerlässlich. Das System muss von einem qualifizierten Installateur ordnungsgemäß geplant und implementiert werden, einschließlich geeigneter Verkabelung und automatischer Umschalteinrichtungen. Dies stellt sicher, dass während des Übergangs in den Inselbetrieb keine Rückspeisung in das öffentliche Netz von Drittanbieter-Erzeugungsquellen erfolgt, insbesondere von AC-gekoppelten Geräten wie PV-Wechselrichtern.

Es ist wichtig, dass der Inselbetrieb vom Wechselrichter selbst oder von zusätzlichen automatischen Umschalteinrichtungen aktiviert und verwaltet wird, die eine schnelle und zuverlässige Trennung vom Netz gewährleisten.

Im Falle eines Stromausfalls reagiert ein kompatibler Wechselrichter (Hybridwechselrichter) innerhalb von Millisekunden. Er erkennt den Netzausfall, trennt sich vom Netz und beginnt sofort, das Gebäude mit Strom zu versorgen. Die Verfügbarkeit dieser Funktionalität hängt vom Wechselrichter und vom Systemdesign ab. Dies sollte daher mit dem Installateur bestätigt werden.

Im Inselbetrieb empfängt Reduxi den Inselbetriebsstatus vom Wechselrichter und beginnt mit der Verwaltung anderer angeschlossener Geräte, um eine vorzeitige Batterieentladung zu verhindern. Dazu gehört die Steuerung von Lasten wie EV-Ladegeräten, HLK und auch PV.

Während eines Stromausfalls wird beispielsweise das Laden von Elektrofahrzeugen automatisch abgeschaltet, um die Batteriekapazität zu erhalten. Diese Verhaltensweisen müssen im Voraus entsprechend den Systemprioritäten und Benutzeranforderungen ordnungsgemäß konfiguriert werden.

5. Prüfung und Analyse von Strategien

Um zu testen und zu bestätigen, dass eine Strategie gemäß den Erwartungen funktioniert, können die Messdaten (Ströme, Leistung vom Zähler usw.) und die Sollwerte der Strategie (PV-Leistung, HVAC SG-Sollwerte usw.) überprüft werden.

Die Strategieauswertung ist verfügbar, indem Sie auf Home/Strategien klicken. Unter "Letzte Messung" und "Analysieren" können Sie den aktuellen Status und die historischen Daten der Strategieleistung einsehen.

5.1 Manueller Modus

Zum Testen kann ein bestimmtes Gerät vom Automatikmodus (wo das Gerät über eine Strategie gesteuert wird) in den manuellen Modus geschaltet werden. Siehe "Manuelle Steuerung des Geräts" im Artikel Reduxi Konfigurator

Im manuellen Modus können wir überprüfen, ob ein Gerät (Wärmepumpe, Batterie, PV) gemäß den Erwartungen funktioniert. Beachtet es den Sollwert, wie ist die Reaktionszeit...

5.2. Strategieübersicht

Sie können die Strategiübersicht auf der ersten Seite des Reduxi-Konfigurators (linkes Menü) aufrufen.

Klicken Sie im Seitenmenü auf:

• Strategien.
• Die Strategie, für die Sie detaillierte Einblicke in die Messungen wünschen.

Für jede Strategie sehen Sie:

• Letzte Messung.
• Analyse.
• Archiv.

5.2.1. Letzte Messungen

Die Registerkarte "Letzte Messungen" dient zur Anzeige der zuletzt aufgezeichneten Messungen für die ausgewählte Strategie.

Sie können das Datenaktualisierungsintervall (rechts) einstellen.

Sie können hier bestimmte Parameter ändern. Weitere Parameter und erweiterte Einstellungen können im Modul Einstellungen/Strategien bearbeitet werden.

Hinweis: Wenn Reduxi aufgrund eines Stromausfalls oder anderer Probleme ausgeschaltet wird, zeichnet die Steuerung in dieser Zeit keine Messungen auf.

5.2.2. Analyse

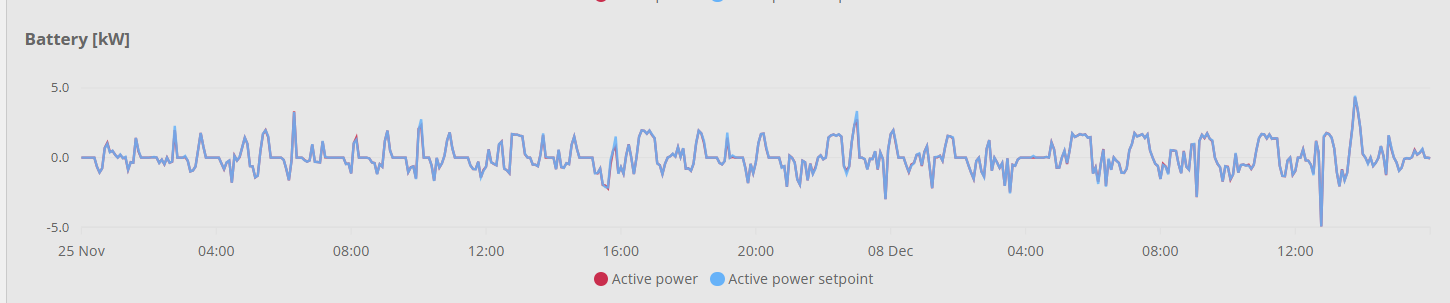

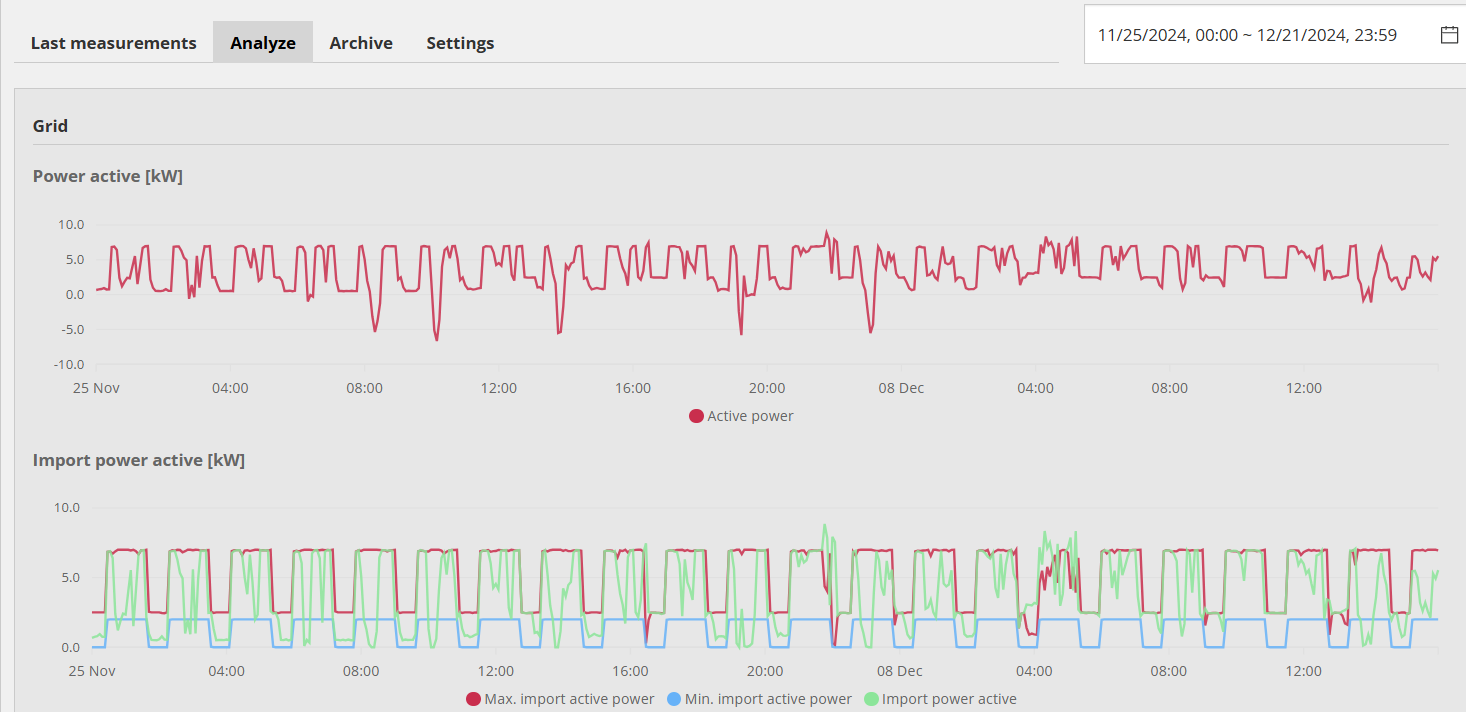

Auf der Registerkarte Analyse können Sie die vergangenen Daten für die ausgewählte Strategie anzeigen. Die Daten werden grafisch dargestellt. Oben links können Sie den Zeitraum auswählen, für den die Daten angezeigt werden sollen.

5.2.3. Archiv

Auf der Registerkarte Archiv werden alle vergangenen Daten und Messungen ab dem Zeitpunkt, an dem Sie die Strategie erstellt haben, für die ausgewählte Strategie gespeichert. Das Archiv ermöglicht es Ihnen, Daten in Tabellen anzuzeigen und Daten im CSV-Format zu exportieren.

Hinweis: Auf der Registerkarte Archiv sind die Daten verfügbar, bis Sie das ausgewählte Gerät aus dem Reduxi-Konfigurator löschen.

Haftungsausschluss

Alle Strategien berücksichtigen die Export- und Importgrenzen. Manchmal reagieren die geregelten Geräte jedoch nicht auf die Sollwerte, oder ihre Reaktionszeit ist langsam. Beispielsweise liegt die Reaktionszeit einer Wärmepumpe zwischen 15 und 30 Minuten. Daher kann es vorkommen, dass der Import und Export von Energie die Grenze überschreiten. Um dies so weit wie möglich zu überwinden, hat Reduxi Sicherheitszonen implementiert, um die Geräte zu regulieren, bevor sie die Grenzen erreichen. Die Sicherheitszonen hängen vom Gerätetyp ab.
