Reduxi P1-WiFi Konverter wird verwendet, um Nachrichten von verschiedenen Energiezählern wie Iskraemeco AM550, Sagemcom T211, und anderen P1 Zählern zu erhalten

Bild: P1-Anschluss Iskraemeco AM550 Bild: Abdeckung für P1-Anschluss Sagemcom T211

1. Physikalische Verbindung zwischen P1-Port und Reduxi-Konverter

Die psychische Verbindung wird mit einem RJ-12-Kabel hergestellt, das auch für die Stromversorgung des P1-WiFi-Konverters verwendet wird. Es wird keine zusätzliche Stromversorgung benötigt. Das RJ-12-Kabel ist Teil der Lieferung des P1-WiFi-Konverters.

1.1 Physikalischer Anschluss für Iskraemeco AM550:

Der Anschluss P1 befindet sich in der oberen rechten Ecke des AM550-Energiezählers. Verbinden Sie das Iskraemeco AM550 Messgerät mit einem RJ12 Kabel mit dem Reduxi Konverter über den P1 Port. Ein Kabel ist im Paket mit dem Reduxi-Konverter enthalten. Die grüne LED von oben sollte anfangen zu leuchten.

Beachten Sie, dass die Stromverteiler (DSO) in der Praxis eine nicht verschlüsselte Kommunikation zulassen. Einige Energiemessgeräte verwenden jedoch immer noch eine verschlüsselte Verbindung. Ohne Verschlüsselungsschlüssel können Sie testen, ob die Verbindung vom Iskraemeco AM550 zum Reduxi Controller funktioniert. Sie erhalten Informationen darüber, ob die Kommunikation funktioniert (Daten werden empfangen). Wenn die Tasten nicht eingegeben werden, können keine Daten in eine Messung umgewandelt werden, aber Sie können zumindest sehen, ob die physikalische Kommunikation funktioniert. Sie können die Schlüssel später über eine Fernverbindung zum Reduxi-Controller hinzufügen oder (empfohlen), indem Sie den Stromverteiler bitten, eine unverschlüsselte Verbindung zu verwenden.

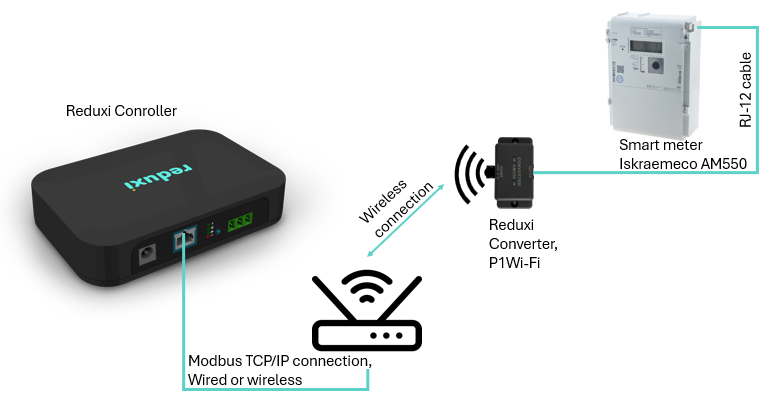

1.1.1 Drahtlose Verbindung zum Reduxi Controller

Für Details siehe auch Reduxi Konverter P1 WiFi

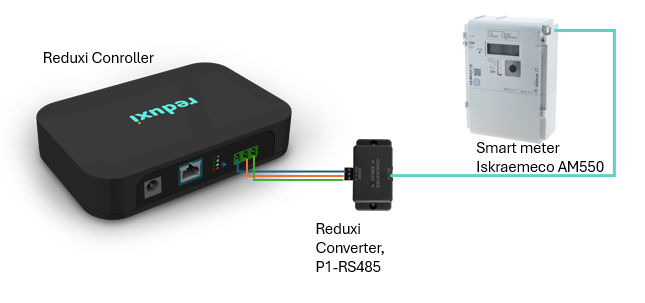

1.1.2 Kabelgebundene Verbindung direkt zum Reduxi Controller

Diese Option wird im Falle einer verdrahteten RS485-Verbindung angeboten

1.1.3 Physikalische Verbindung zum Reduxi-Gateway und Verbindung über Modbus TCP/IP zum

Reduxi-Steuerung

Diese Option wird im Falle einer verdrahteten RS485-Verbindung angeboten

1.2 Physikalischer Anschluss für Sagemcom T211:

Der P1-Anschluss befindet sich in der linken unteren Ecke unter der Kunststoffabdeckung des Sagemcom T211. Verbinden Sie den P1-Port des Sagemcom T211 Messgeräts mit dem RJ12-Kabel mit dem Reduxi-Konverter. Ein Kabel ist im Paket mit dem Reduxi-Konverter enthalten. Die grüne LED von oben sollte anfangen zu leuchten.

Die Verbindung zwischen dem Smartmeter Sagemcom T211 und dem Reduxi Controller wird auf die gleiche Weise hergestellt, wie in den Punkten für Iskraemeco beschrieben:

• 1.1.1 Drahtlose Verbindung zum Reduxi Controller
• 1.1.2 Kabelgebundene Verbindung direkt zum Reduxi Controller
• 1.1.3 Physikalische Verbindung zum Reduxi-Gateway und Verbindung über Modbus TCP/IP zum

2. Verbinden Sie den P1 Wi-Fi mit dem Reduxi-Controller

Für die erste Konfiguration müssen Sie den Reduxi Converter mit dem Reduxi Controller über eine WiFi (TCP/IP) Verbindung verbinden. Für weitere Informationen, folgen Sie bitte Reduxi Converter P1 WiFi

Erweiterte Einstellungen

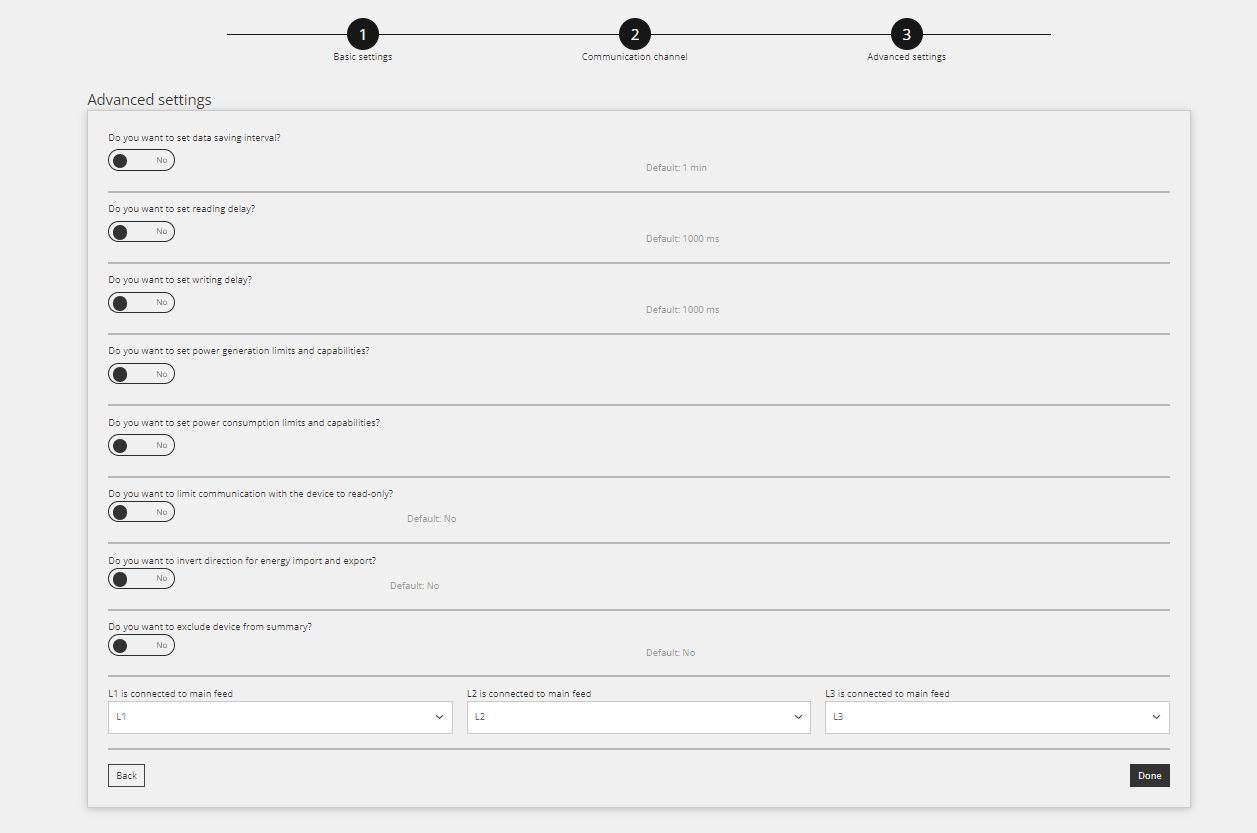

Geben Sie die erweiterten Einstellungen ein und wählen Sie die in der folgenden Abbildung gezeigten Parameter. Die Einstellungen können je nach den Anforderungen des Standorts variieren. Wenn Sie fertig sind, klicken Sie auf die Schaltfläche "Fertig" unten rechts auf Ihrem Bildschirm.

Letzte Messung

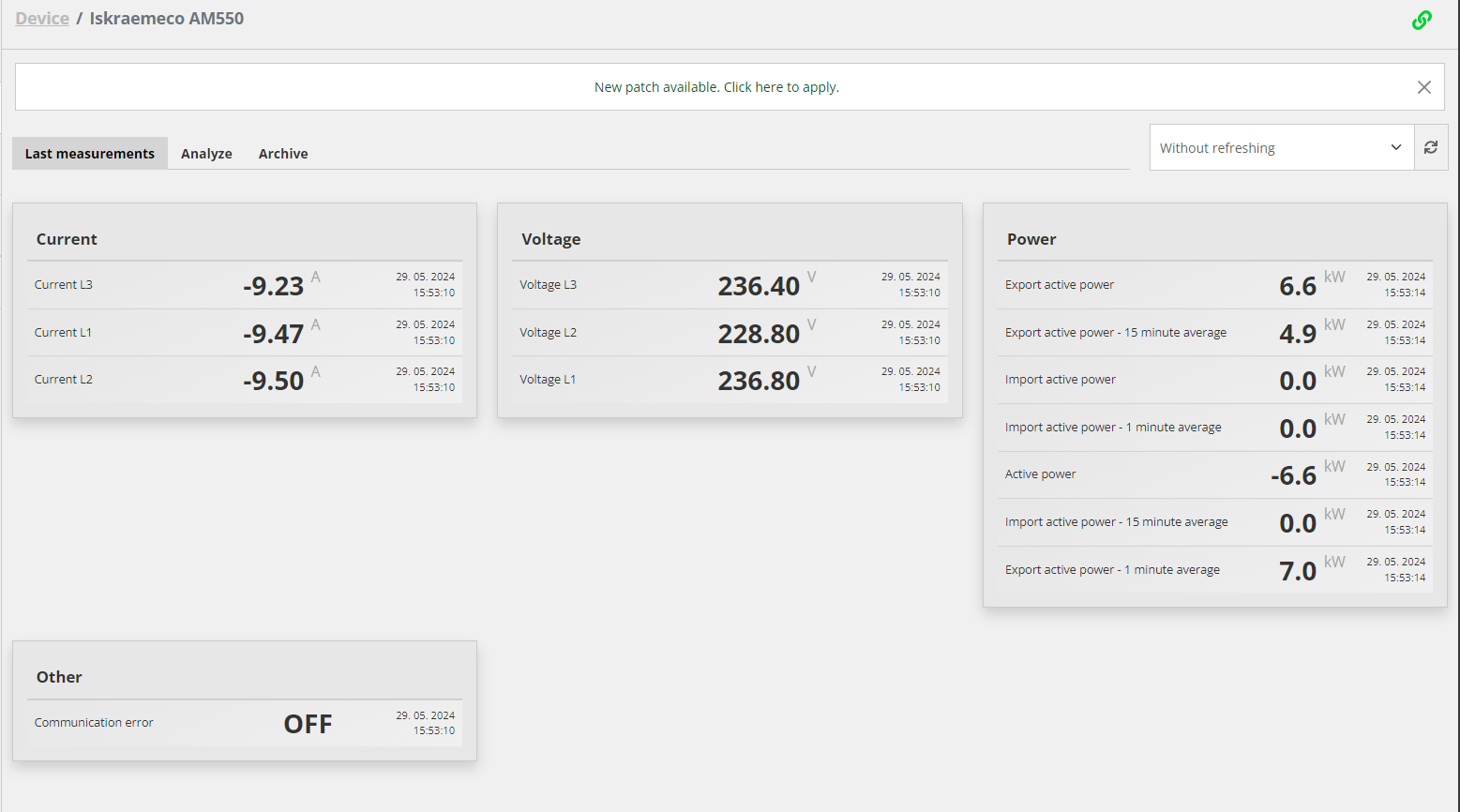

Nachdem die Kommunikation mit dem Gerät erfolgreich hergestellt wurde, können wir einen zusätzlichen Test durchführen, indem wir die Werte auf dem Gerät überprüfen. Dies geschieht durch Anklicken der Geräteauswahl auf dem Startbildschirm, wo wir den neu hinzugefügten Energiezähler in der Baumstruktur auswählen.

Sobald das Gerät erfolgreich über den Konfigurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxi überwacht und gesteuert werden.
