P1 WiFi / Ultra Converter mit Netzzählern und Reduxi Controller verbinden
Der Reduxi P1 Wi‑Fi / Ultra Converter empfängt Meldungen von verschiedenen Energiezählern wie Iskraemeco AM550, Sagemcom T211 und anderen P1-Zählern.
Textbeschreibung dieses Bildes

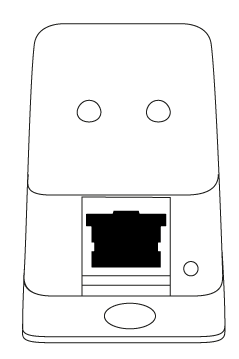

Strichzeichnung eines kleinen weißen Geräts mit schwarzer Kontur auf weißem Grund, von vorn schräg gezeigt. Der obere Teil ist ein abgerundeter Block mit zwei runden Löchern. Darunter hat die Vorderseite eine vertiefte schwarze Buchse im RJ-Stil (Modularbuchse) und rechts davon ein kleines rundes Loch. Unten befindet sich eine ovale Öffnung. Kein Text und keine Beschriftung.
1 Über den Converter und die unterstützten Zähler
Der Reduxi P1 Wi‑Fi / Ultra Converter empfängt Meldungen von verschiedenen Energiezählern, zum Beispiel Iskraemeco AM550, Sagemcom T211 und anderen P1-Zählern.
Textbeschreibung dieses Bildes
Foto des oberen Teils eines weißen Smart Meters Iskraemeco AM550, von vorn und leicht von oben gesehen. Auf dem Gehäuse aufgedruckt: 'ISKRA'-Logo, 'AM550', 'Made in EU 2020', '1 000 imp/kWh' und '1 000 imp/kvarh' sowie '2G/4G' links. Ein Etikett mit einer Legende für die LCD-Anzeigecodes auf Slowenisch (z. B. 'Pomen stevilcnih oznak na LCD zaslonu' [Bedeutung der Zahlencodes auf dem LCD-Display], 0.9.1 Cas [Zeit], 0.9.2 Datum [Datum], 1.8.T Delovna energija A+ [Wirkenergie A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 und 2.6.0 Maximalleistung, T = tarifa [Tarif]). Oben rechts am Gehäuse markiert ein schwarzer Kreis eine kleine graue Klammer oder Abdeckungsverriegelung mit einem Symbol darauf. Rechts befinden sich eine Schraube und eine mit '2020' gekennzeichnete Plombe. Das Anzeigefenster ist unten, teilweise sichtbar.
Textbeschreibung dieses Bildes
Foto eines hellgrauen Stromzählers in der Frontansicht auf weißem Hintergrund; die vorhandene Bildunterschrift nennt ihn Sagemcom T211. Aufdrucke oben: schwach erkennbar S211, ELLEVIO, CE-Zeichen mit M20 0071. Das runde Display zeigt 18.0 und 285806.581 kWh. Links ein orangefarbener runder Knopf und ein graues rundes Element, oben rechts eine graue runde optische Schnittstelle mit zwei kleinen Kontrollleuchten darunter. In der Mitte ein Barcode und Kleingedrucktes mit Sagemcom (kleiner Text), rechts das SICONIA-Logo (kleiner Text). Im unteren Teil in der Mitte sitzt eine Schraube. Ein schwarzes Rechteck markiert eine rechteckige Abdeckung unten links am Zähler, die Abdeckung des P1-Ports.
2 Physische Verbindung zwischen P1-Port und Converter
Sie verbinden den Zähler und den Converter mit einem RJ12-Kabel. Dasselbe Kabel versorgt den Converter mit Strom. Ein zusätzliches Netzteil ist nicht nötig. Das RJ12-Kabel gehört zum Lieferumfang des Converters.
2.1 Iskraemeco AM550
Der P1-Port befindet sich in der oberen rechten Ecke des Energiezählers AM550. Verbinden Sie den AM550-Zähler über den P1-Port mit dem RJ12-Kabel mit dem Reduxi Converter. Ein Kabel liegt der Verpackung des Reduxi Converters bei. Die grüne LED oben am Converter beginnt zu leuchten.
Textbeschreibung dieses Bildes
Foto des oberen Teils eines weißen Smart Meters Iskraemeco AM550, von vorn und leicht von oben gesehen. Auf dem Gehäuse aufgedruckt: 'ISKRA'-Logo, 'AM550', 'Made in EU 2020', '1 000 imp/kWh' und '1 000 imp/kvarh' sowie '2G/4G' links. Ein Etikett mit einer Legende für die LCD-Anzeigecodes auf Slowenisch (z. B. 'Pomen stevilcnih oznak na LCD zaslonu' [Bedeutung der Zahlencodes auf dem LCD-Display], 0.9.1 Cas [Zeit], 0.9.2 Datum [Datum], 1.8.T Delovna energija A+ [Wirkenergie A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 und 2.6.0 Maximalleistung, T = tarifa [Tarif]). Oben rechts am Gehäuse markiert ein schwarzer Kreis eine kleine graue Klammer oder Abdeckungsverriegelung mit einem Symbol darauf. Rechts befinden sich eine Schraube und eine mit '2020' gekennzeichnete Plombe. Das Anzeigefenster ist unten, teilweise sichtbar.
2.2 Verbindung mit dem Reduxi Controller
Es gibt drei Möglichkeiten, den Converter mit dem Reduxi Controller zu verbinden. Sie gelten für den Iskraemeco AM550 und für den Sagemcom T211.
Option 1: Drahtlose Verbindung zum Reduxi Controller
Details finden Sie unter Reduxi Converter P1 WiFi.
Textbeschreibung dieses Bildes
Diagramm der drahtlosen Verbindung zwischen einem Smart Meter und dem Reduxi Controller auf weißem Hintergrund. Komponenten: ein schwarzer Reduxi Controller mit der Beschriftung Reduxi Conroller (Schreibweise wie abgebildet), mit einem blau hervorgehobenen RJ45-Netzwerkport und einem grünen Klemmenblock; ein grauer Smart Meter mit der Beschriftung Smart meter Iskraemeco AM550; ein kleiner schwarzer Converter mit der Beschriftung Reduxi Converter, P1Wi-Fi, daneben Funkwellen; ein Wi-Fi-Router-Symbol. Verbindungen (türkisfarbene Linien): vom Smart Meter zum Converter, beschriftet mit RJ-12 cable; zwischen dem Converter und dem Router ein Doppelpfeil mit der Beschriftung Wireless connection; vom Router zum Netzwerkport des Controllers, beschriftet mit Modbus TCP/IP connection, Wired or wireless.
Option 2: Kabelgebundene Verbindung direkt zum Reduxi Controller
Diese Option gilt für eine kabelgebundene RS485-Verbindung.
Textbeschreibung dieses Bildes
Diagramm der kabelgebundenen Verbindung zwischen einem Smart Meter und dem Reduxi Controller auf weißem Hintergrund. Komponenten: ein schwarzer Reduxi Controller mit der Beschriftung Reduxi Conroller (Schreibweise wie abgebildet), mit einer Strombuchse, einem blau umrahmten RJ45-Port, Status-LEDs und einem grünen dreipoligen Klemmenblock; ein kleiner schwarzer Converter mit der Beschriftung Reduxi Converter, P1-RS485; ein grauer Smart Meter mit der Beschriftung Smart meter Iskraemeco AM550. Verbindungen: eine türkisfarbene Linie vom Smart Meter zum Converter; drei Drähte (blau, orange, grün, von oben nach unten) von den drei Klemmen des grünen Klemmenblocks am Controller zum dreipoligen Stecker des Converters. Die Drähte sind nicht beschriftet.
Option 3: Physische Verbindung zum Reduxi Gateway und Verbindung per Modbus TCP/IP zum Reduxi Controller
Diese Option gilt für eine kabelgebundene RS485-Verbindung.
Textbeschreibung dieses Bildes
Diagramm der Verbindung vom Reduxi Controller über das Reduxi Gateway und RS485 zu einem Smart Meter, auf weißem Hintergrund. Komponenten: schwarzer Reduxi Controller (Beschriftung Reduxi Controller) mit einem blau umrahmten RJ45-Port und einem grünen zweipoligen Klemmenblock; Reduxi Gateway (Beschriftung Reduxi Gateway), eine dunkelgraue Box mit einem sechspoligen Klemmenblock und drei blauen Stromzangen, die in I1, I2 und I3 eingesteckt sind; ein Router-Symbol mit Wi-Fi-Symbol; ein kleiner schwarzer Konverter mit der Beschriftung Reduxi Converter; ein grauer Smart Meter mit der Beschriftung Smart meter Iskraemeco AM550. Verbindungen (türkisfarbene Linien): vom RJ45-Port des Controllers nach unten und rechts zum Router, beschriftet mit Modbus TCP/IP connection, Wired or wireless; vom Router nach oben zur Oberseite des Gateways, beschriftet mit Modbus TCP/IP connection, Wired or wireless (senkrechter Text); vom Smart Meter zum Konverter, ohne Beschriftung; drei Drähte (blau, orange, grün) vom Klemmenblock des Gateways zum dreipoligen Stecker des Konverters, ohne Beschriftung.
2.3 Sagemcom T211
Der P1-Port befindet sich in der unteren linken Ecke, unter der Kunststoffabdeckung des Sagemcom T211. Verbinden Sie den P1-Port des Zählers Sagemcom T211 mit dem RJ12-Kabel mit dem Reduxi Converter. Ein Kabel liegt der Verpackung des Reduxi Converters bei. Die grüne LED oben am Converter beginnt zu leuchten.
Textbeschreibung dieses Bildes
Foto eines hellgrauen Stromzählers in der Frontansicht auf weißem Hintergrund; die vorhandene Bildunterschrift nennt ihn Sagemcom T211. Aufdrucke oben: schwach erkennbar S211, ELLEVIO, CE-Zeichen mit M20 0071. Das runde Display zeigt 18.0 und 285806.581 kWh. Links ein orangefarbener runder Knopf und ein graues rundes Element, oben rechts eine graue runde optische Schnittstelle mit zwei kleinen Kontrollleuchten darunter. In der Mitte ein Barcode und Kleingedrucktes mit Sagemcom (kleiner Text), rechts das SICONIA-Logo (kleiner Text). Im unteren Teil in der Mitte sitzt eine Schraube. Ein schwarzes Rechteck markiert eine rechteckige Abdeckung unten links am Zähler, die Abdeckung des P1-Ports.
Die Verbindung zwischen dem Sagemcom T211 und dem Reduxi Controller ist dieselbe wie beim Iskraemeco AM550. Nutzen Sie eine der Optionen unter Punkt 2.2: drahtlose Verbindung, kabelgebundene Verbindung direkt zum Reduxi Controller oder Verbindung über das Reduxi Gateway.
3 P1 Wi‑Fi Converter mit dem Reduxi Controller verbinden
Verbinden Sie für die erste Konfiguration den Reduxi Converter über Wi‑Fi (TCP/IP) mit dem Reduxi Controller. Weitere Informationen finden Sie unter Einrichtung des Reduxi Converter P1 WiFi / Ultra auf der Seite des Reduxi Configurators.
3.1 Erweiterte Einstellungen
Füllen Sie die erweiterten Einstellungen aus und wählen Sie die im Bild gezeigten Parameter. Die Einstellungen können je nach Bedarf am Standort variieren. Wenn Sie fertig sind, klicken Sie unten rechts im Bildschirm auf Done.
Textbeschreibung dieses Bildes
Screenshot des Schritts Advanced settings (Schritt 3) des Geräteassistenten im Reduxi Configurator für den P1-Energiezähler. Schrittanzeige: 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktuell). Überschrift: Advanced settings. Alle Schalter stehen auf No (aus), mit diesen grauen Hinweisen: Do you want to set data saving interval?: Default: 1 min; Do you want to set reading delay?: Default: 1000 ms; Do you want to set writing delay?: Default: 1000 ms; Do you want to set power generation limits and capabilities?: kein Hinweis; Do you want to set power consumption limits and capabilities?: kein Hinweis; Do you want to limit communication with the device to read-only?: Default: No; Do you want to invert direction for energy import and export?: Default: No; Do you want to exclude device from summary?: Default: No. Drei Dropdown-Listen: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Schaltflächen: Back (umrandet, links), Done (dunkel, rechts).
3.2 Last measurement
Sobald die Kommunikation steht, prüfen Sie die Werte am Gerät als zusätzlichen Test. Klicken Sie auf dem Startbildschirm auf die Geräteauswahl und wählen Sie den neuen Energiezähler in der Baumstruktur aus.
Textbeschreibung dieses Bildes
Screenshot der Geräteseite Device / Iskraemeco AM550 im Reduxi Configurator, Tab Last measurements. Oben rechts ein grünes Verbindungssymbol. Banner: New patch available. Click here to apply. (mit Schließen-Kreuz). Tabs: Last measurements (ausgewählt), Analyze, Archive. Dropdown-Liste Without refreshing mit einer Schaltfläche zum Aktualisieren. Karte Current: Current L3: -9.23 A; Current L1: -9.47 A; Current L2: -9.50 A; jeweils 29. 05. 2024 15:53:10. Karte Voltage: Voltage L3: 236.40 V; Voltage L2: 228.80 V; Voltage L1: 236.80 V; jeweils 29. 05. 2024 15:53:10. Karte Power, jeweils 29. 05. 2024 15:53:14: Export active power: 6.6 kW; Export active power - 15 minute average: 4.9 kW; Import active power: 0.0 kW; Import active power - 1 minute average: 0.0 kW; Active power: -6.6 kW; Import active power - 15 minute average: 0.0 kW; Export active power - 1 minute average: 7.0 kW. Karte Other: Communication error: OFF, 29. 05. 2024 15:53:10.
4 Zähler überwachen und weitere Netzzähler anschließen
Nachdem Sie das Gerät im Configurator hinzugefügt haben, können Sie es in der Cloud-Anwendung Reduxi überwachen und steuern.
Anleitungen zum Anschließen weiterer Netzzähler finden Sie hier. Sie können auch die Suchfunktion oben nutzen und den Namen oder das Modell des Geräts eingeben.
✓ Zusammenfassung
Überblick (Punkt 1): Der Converter empfängt Meldungen von P1-Zählern wie Iskraemeco AM550 und Sagemcom T211.
Physische Verbindung (Punkt 2): Verbinden Sie den P1-Port des Zählers mit dem RJ12-Kabel mit dem Converter. Wählen Sie dann, wie der Converter den Reduxi Controller erreicht: drahtlos, direkt per RS485 oder über das Reduxi Gateway.
Mit Reduxi verbinden (Punkt 3): Füllen Sie die erweiterten Einstellungen aus, klicken Sie auf Done und prüfen Sie die letzte Messung.
Nächste Schritte (Punkt 4): Überwachen Sie den Zähler in der Cloud-Anwendung Reduxi oder schließen Sie weitere Netzzähler an.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Es werden keine Daten in Messwerte umgewandelt | Einige Energiezähler verwenden eine verschlüsselte Verbindung. Ohne Verschlüsselungsschlüssel sehen Sie, dass Daten empfangen werden, es entsteht aber kein Messwert. Fügen Sie die Schlüssel später über eine Fernverbindung zum Reduxi Controller hinzu oder bitten Sie den Netzbetreiber, eine unverschlüsselte Verbindung zu nutzen (empfohlen). |
| Die grüne LED leuchtet nicht | Der Converter wird über das RJ12-Kabel vom P1-Port mit Strom versorgt. Prüfen Sie die Kabelverbindung am Zähler und am Converter. |
| Der Converter verbindet sich nicht mit dem Reduxi Controller | Folgen Sie den Schritten in der Anleitung Einrichtung des Reduxi Converter P1 WiFi / Ultra auf der Seite des Reduxi Configurators, einschließlich des Abschnitts zur Fehlerbehebung. |
