SG-Kontakte regeln die Wärmepumpe über die Relaisausgänge des Reduxi Gateway. Durch den Einsatz flexibler Wärmepumpen können wir die Stromkosten um 30 % senken.

1. Komponenten zum Herstellen einer Verbindung zwischen Reduxi-Controller und Kronoterm-Wärmepumpe

Um die Verbindung zwischen dem Reduxi-Regler und der Kronoterm-Wärmepumpe herzustellen, benötigen wir:

1. Ich habe den Controller zurückgebracht
2. Reduxi Gateway mit 3x30 Stromsensoren

Zur Inbetriebnahme der Wärmepumpe ist es notwendig, dem Reduxi-Controller ein Reduxi-Gateway-Gerät hinzuzufügen. Die Verbindung kann drahtlos (WLAN) oder kabelgebunden über ein UTP-Kabel (LAN) erfolgen. Mehr zur Anbindung findest du unter Link Gateway zum Controller. Das Reduxi Gateway mit 3x30 Stromsensoren beinhaltet drei Stromsensoren, welche zur Abdeckung der Phasenleiter der Wärmepumpe dienen und zwei Relaisausgänge, welche physikalisch mit dem SG-ready Kontakt der Wärmepumpe verbunden sind.

Eine symbolische Darstellung der gesamten Anbindung vom Regler bis zur Wärmepumpe:

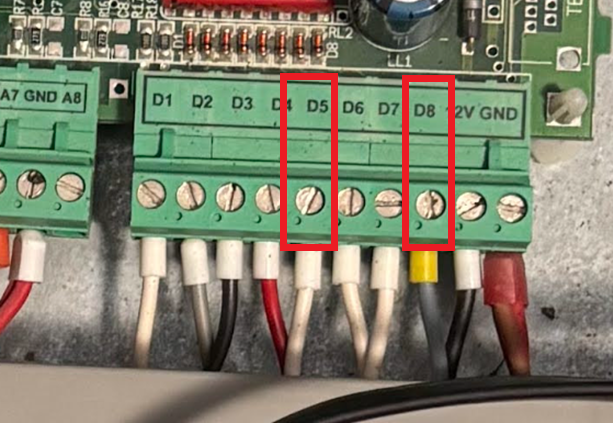

Für den physischen Anschluss der Relais an die Wärmepumpe muss geprüft werden, wo sich die SG-Kontakte im Wärmepumpenkreislauf befinden, wie in der folgenden Abbildung am Beispiel der SG-Kontakte der Kronoterm-Wärmepumpe dargestellt.

Der SG-Kontakt am digitalen Eingang D5 dient zur Reduzierung des Betriebs der Wärmepumpe.

Der SG-Kontakt am Digitaleingang D8 dient zur Leistungssteigerung der Wärmepumpe.

2. Verbinden des Reduxi-Gateways mit dem lokalen Internet-Netzwerk

• Stecken Sie den AC-DC-Adapter in das Reduxi Gateway und stecken Sie den Adapter dann in die Steckdose. Die erste LED von oben sollte anfangen, grün zu leuchten.
• Gehen Sie auf Ihrem Mobilgerät oder Computer zu den Netzwerkeinstellungen Ihres WLAN-Netzwerks und stellen Sie eine Verbindung zum drahtlosen Netzwerk „Gateway“ her.
• Wenn das Popup nicht automatisch erscheint, öffnen Sie Ihren Browser und gehen Sie zu http://gateway.local
• Verwenden Sie zum Anmelden den Benutzernamen „admin“ und das Passwort „admin“.
• Richten Sie ein kabelgebundenes oder kabelloses Netzwerk ein und verbinden Sie Reduxi mit Ihrem lokalen Netzwerk (wir empfehlen, eine statische IP-Adresse einzurichten).
  • Richten Sie ein kabelgebundenes Netzwerk ein, wenn Sie zur Verbindung mit Ihrem lokalen Netzwerk ein Ethernet-Kabel verwenden.
  • Wenn Sie ein WiFi-Netzwerk zur Verbindung mit einem lokalen Netzwerk verwenden, richten Sie ein drahtloses Netzwerk ein.
• Klicken Sie auf „Speichern“ und verbinden Sie nun Ihr Mobiltelefon oder Ihren Computer mit demselben kabelgebundenen oder kabellosen lokalen Netzwerk, mit dem Sie zuvor das Reduxi Gateway verbunden haben.
• Der Reduxi-Controller muss zuvor angeschlossen und mit dem lokalen Internet-Netzwerk verbunden werden ( Reduxi-Controller).
• Befolgen Sie die folgenden Kapitel zum Anschließen der Relaisausgänge und Installieren der Stromsensoren.

3. Bindung von Reduxi-Gateway-Relais an SG-Kontakte

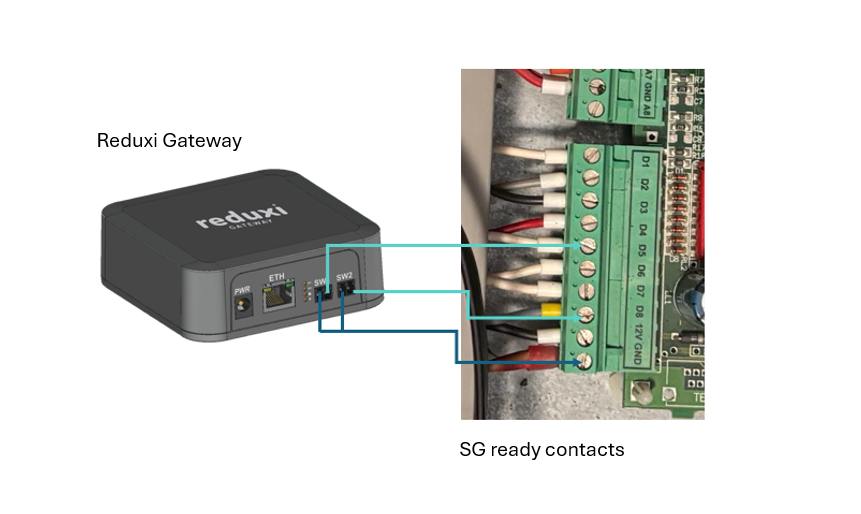

Die Relaisausgänge des Reduxi-Gateways werden wie im symbolischen Bild unten gezeigt mit den SG-Kontakten verbunden.

Warnung: Das Reduxi Gateway-Gerät ermöglicht die Verwendung von Relaisausgängen, die dauerhaft geschlossen sind " Normalerweise geschlossen - NC " oder geöffnet " Normalerweise geöffnet - NO ", während wir im Fall der Wärmepumpe Kronoterm NEIN Kontakte.

4. Reduxi Gateway Stromsensoren

Zur Steuerung des elektrischen Energieflusses der Wärmepumpe werden Stromsensoren eingesetzt, wobei die Leistung der Wärmepumpe in Echtzeit gemessen wird. Die Stromsensoren sind im Kit mit dem Reduxi-Gateway-Gerät enthalten und müssen an drei Eingänge für jede Phase angeschlossen werden, wie in der Abbildung unten gezeigt.

Der Stromsensor deckt die einzelnen Phasen (L1, L2, L3) der Wärmepumpe ab, Bild unten:

5. Wärmepumpe als neues Gerät über den Reduxi-Konfigurator hinzufügen.

Um eine neue Wärmepumpe als Gerät hinzuzufügen oder eine bestehende zu bearbeiten, sind folgende Schritte vorgegeben, für die jeweils ein eigener Punkt dargestellt wird.

5.1 Gerät hinzufügen

Melden Sie sich lokal bei dem Reduxi-Konfigurator an Controller und drücken Sie die Schaltfläche Gerät hinzufügen.

5.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten

Wählen Sie im ersten Schritt die grundlegenden Parameter des Geräts aus, das Sie hinzufügen möchten:

• Gerätetyp: HVAC,
• Tipp: Redxi Meter
• Name: Geben Sie den Namen des Geräts an.

5.3 Grundeinstellungen

Das Menü „Grundeinstellungen“ bietet drei Optionen. Füllen Sie die Felder wie im Bild unten gezeigt aus und benennen Sie das letzte Feld nach Wunsch.

5.4 Kommunikationskanal

Der erste Teil des Kommunikationskanals ist für die Verbindung mit dem Reduxi-Gateway-Gerät vorgesehen. Füllen Sie die Felder wie im Bild unten gezeigt aus (automatisch ausgefüllt).

Erklärung der einzelnen Einstellungen des zweiten Teils des Kommunikationskanals:

Der zweite Teil des Kommunikationskanals ist für die aktuellen Sensoreinstellungen des Reduxi-Gateway-Geräts vorgesehen, wobei wir für alle aktuellen Sensoren „Automatische Erkennung vom Gateway“ auswählen.

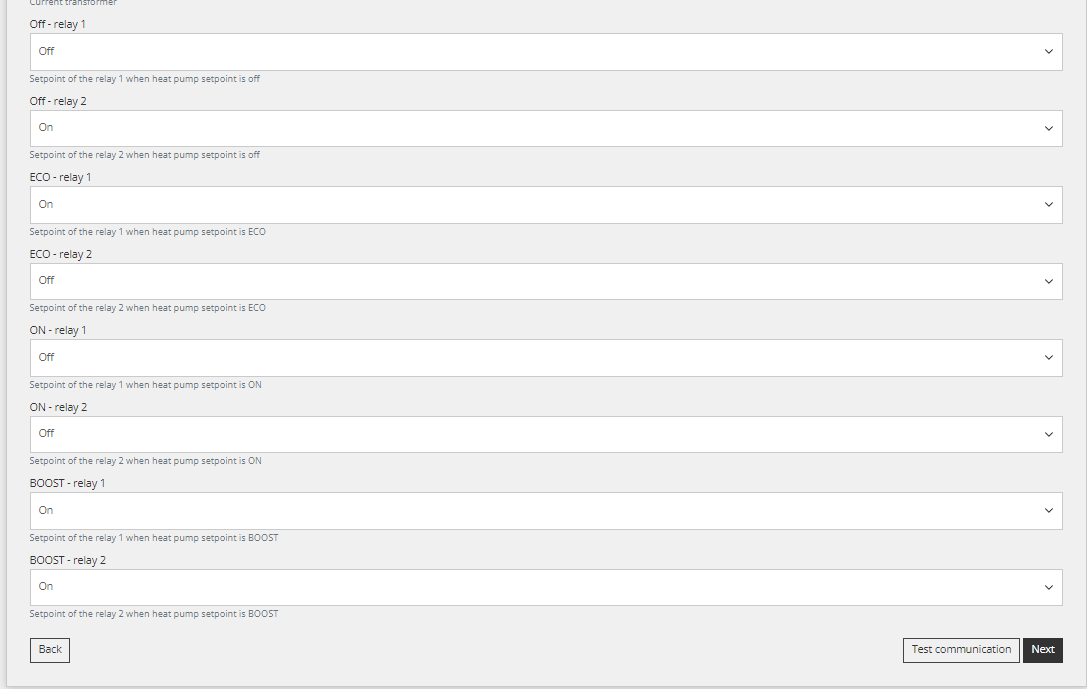

Stellen Sie als Nächstes die Zustände OFF, ECO, ON und BOOST der Wärmepumpe ein, die durch die Zustände der Relais auf dem Reduxi Gateway-Gerät definiert werden. Wir müssen 4 verschiedene Kombinationen oder 8 verschiedene Relais-Layout-Einstellungen definieren.

5.5 Kommunikationstest

Der Kommunikationstest wird mit Hilfe der Schaltfläche „Kommunikation testen“ durchgeführt, die sich unten rechts nach allen Parameterfeldern des Kommunikationskanals befindet.

Der Kommunikationstest kann zwei Antworten liefern:

1. Die Kommunikation funktioniert einwandfrei, Bild unten:

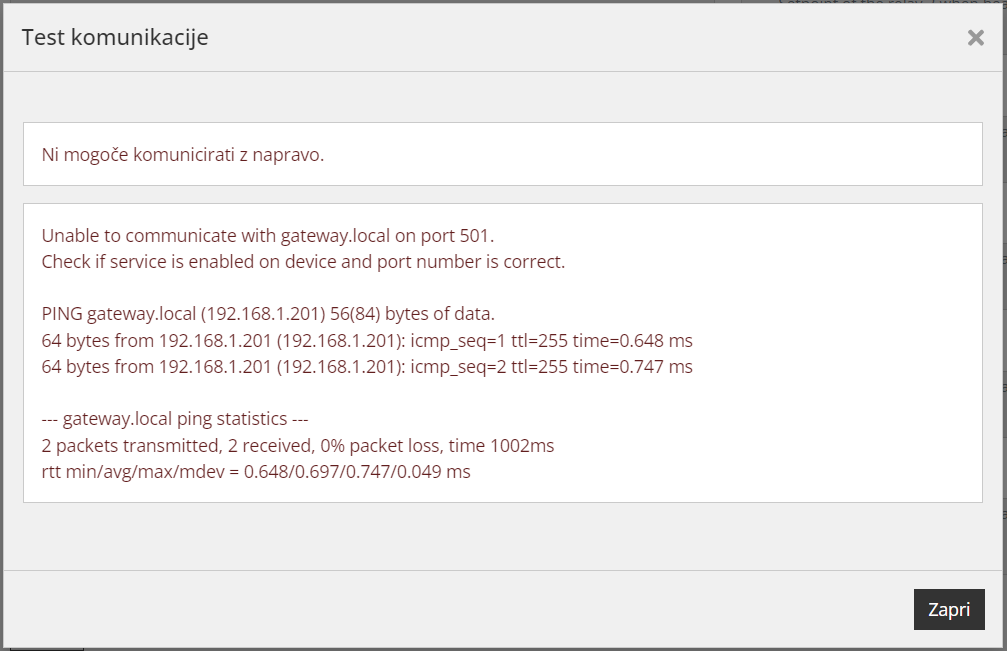

2. Die Kommunikation funktioniert nicht richtig, das Bild unten:

5.6 Erweiterte Einstellungen

Die erweiterte Einstellung ist beliebig und hängt von den spezifischen Anforderungen des Standorts ab, an dem der Reduxi-Controller installiert ist. Nachdem Sie alle erweiterten Einstellungen vorgenommen haben, drücken Sie unten rechts die Schaltfläche „Fertig“ .

5.7 Letzte Messungen

Nach erfolgreichem Kommunikationsaufbau mit dem Gerät können wir als zusätzlichen Test die Werte auf dem Gerät prüfen. Dies geschieht indem wir auf dem Homescreen auf die Geräteauswahl klicken und dort in der Baumstruktur die neue Wärmepumpe hinzufügen auswählen.

Wenn wir möchten, dass das Gerät über eine Strategie verwaltet wird, muss der Verwaltungsmodus auf „Automatisch“ eingestellt werden. Wenn wir jedoch in den manuellen Modus wechseln, können wir die Funktionsweise verschiedener Zustände testen.

Nach erfolgreichem Hinzufügen des Geräts und Überprüfen der Werte kann das Gerät über die Reduxi-Anwendung überprüft und gesteuert werden.
