1. Einführung

Das Reduxi-System ermöglicht die Kommunikation und Steuerung des Huawei SUN2000 Wechselrichters. Die Kommunikation erfolgt über das Modbus TCP/IP-Protokoll. Der Reduxi Controller und der SmartLogger müssen mit demselben lokalen Netzwerk (LAN) verbunden sein, damit der Controller auf den SmartLogger und somit auf die Wechselrichter zugreifen kann, die über eine RS485-Serienverbindung mit dem SmartLogger verbunden sind.

Symbolbild der Kommunikation zwischen Reduxi Controller und Huawei SUN2000 Wechselrichter.

2. Netzwerkeinstellungen des Reduxi Controllers

Informationen zur Verbindung des Reduxi Controllers mit dem Netzwerk (LAN oder WLAN) finden Sie unter der URL: Reduxi Controller.

Nach der Verbindung mit dem Netzwerk wird eine statische IP-Adresse für den Reduxi Controller empfohlen. Wenn die statische IP-Adresse konfiguriert ist, sind die genauen Informationen über das Subnetz, in dem sich der Reduxi Controller befindet, verfügbar.

3. Zugriff auf die Einstellungen des Huawei SmartLogger für Netzwerk/Konfiguration über Kabel (LAN/WAN)

Sobald die Netzwerkeinstellungen auf der Seite des Reduxi Controllers abgeschlossen sind, muss derselbe Vorgang für den SmartLogger durchgeführt werden.

Um auf die Software-Oberfläche des SmartLoggers zuzugreifen, beachten Sie bitte die Anweisungen im Benutzerhandbuch des SmartLoggers oder geben Sie einfach die lokale IP-Adresse des SmartLoggers in Ihren Browser ein, wenn Sie diese kennen.

Wenn Sie sich am SmartLogger angemeldet haben:

• Stellen Sie die IP-Adresse und Maske des SmartLoggers ein. Ein Beispiel ist für die kabelgebundene Verbindung gegeben. Unter Ethernet2 stellen Sie die IP-Adresse und die Subnetzmaske ein, siehe Bild unten:

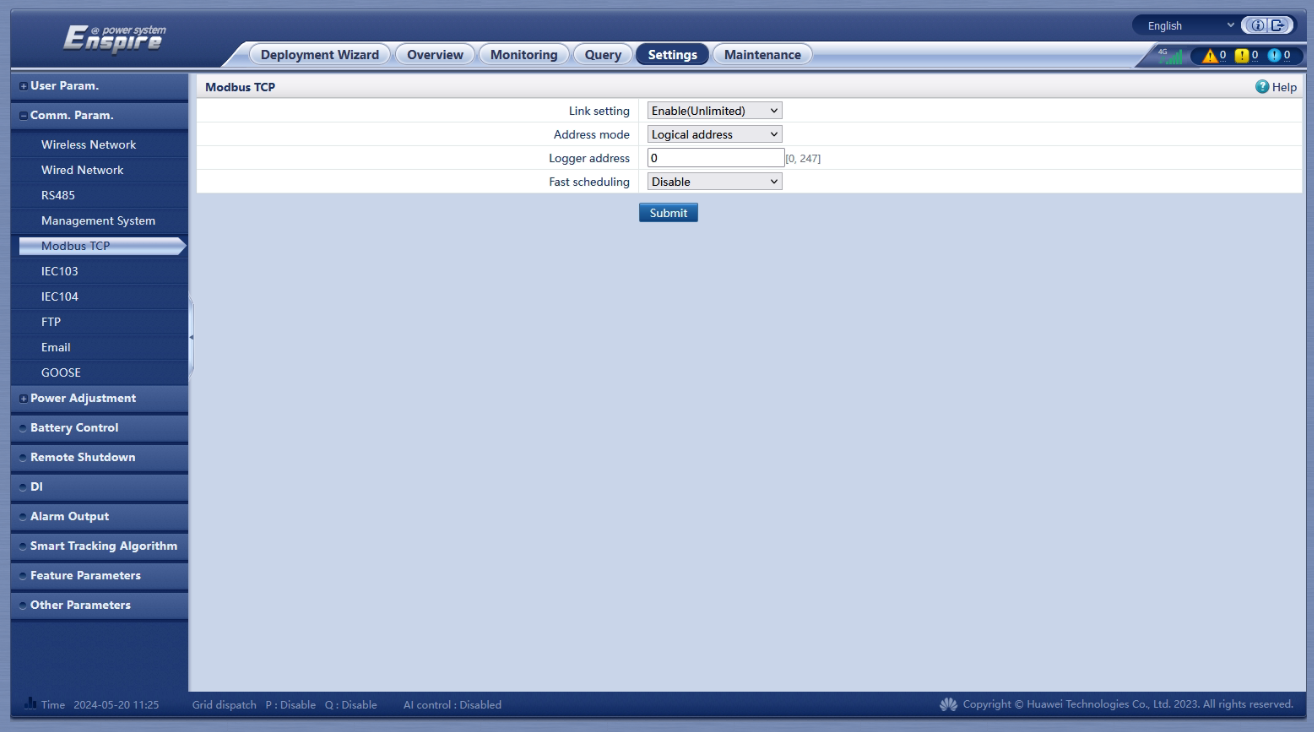

• Modbus TCP/IP-Einstellungen, bei denen die Link-Einstellungen auf Aktivieren (unbegrenzt) gesetzt werden müssen, wie auf dem folgenden Bild gezeigt:

• Modbus TCP/IP-Einstellungen, bei denen Sie Folgendes einstellen:
  • Link-Einstellungen. Aktivieren,
  • Adressmodus: Logische Adresse (muss auf logisch gesetzt werden!)
  • Logger-Adresse: Legen Sie die logische Adresse des SmartLoggers fest.
  • Schnelle Planung: Deaktiviert.

Zusätzliche Informationen (Wichtig!!!) --> Die Logger-Adresse darf nicht mit der logischen Adresse eines an den Logger angeschlossenen Geräts übereinstimmen!.

Bild unten:

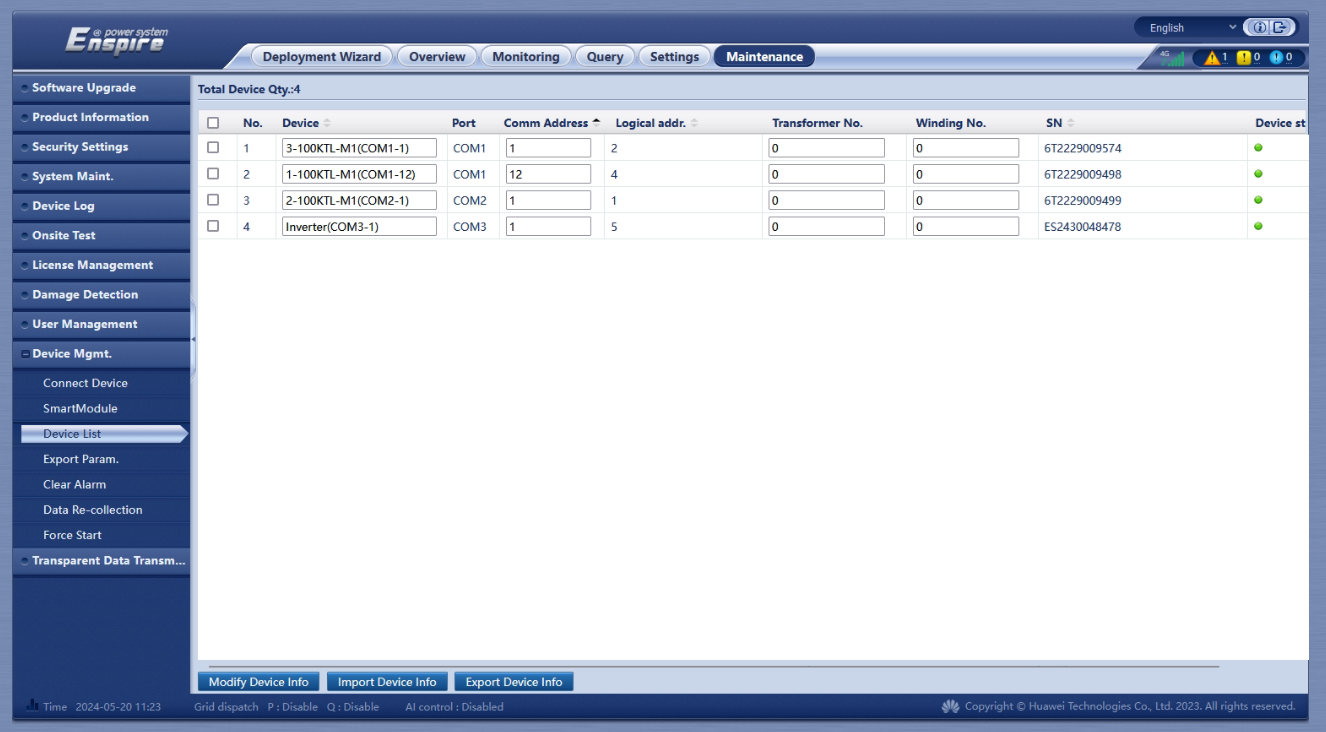

• Wartungseinstellungen dienen zur Übersicht, welche Geräte angeschlossen sind und zeigen den Status und die Parameter jedes Geräts an. Bild unten:

3.1 Huawei SmartLogger Zugangs-/Netzwerk-/Konfigurationseinstellungen über Mobiltelefon (SUN2000 App)

Stellen Sie vor Beginn sicher, dass Folgendes vorhanden ist:

• Der SmartLogger S3000 ist eingeschaltet.
• Der WLAN-Zugangspunkt ist aktiv.

Wenn das WLAN-Netzwerk nicht sichtbar ist:

• Drücken Sie die RST-Taste für 1–3 Sekunden, um den Zugangspunkt zu aktivieren.

Auf Ihrem Mobilgerät:

1. Öffnen Sie die WLAN-Einstellungen.
2. Verbinden Sie sich mit dem SmartLogger-Zugangspunkt:
   • Netzwerkname: Logger_SN
     (SN = Geräteseriennummer)
   • Kennwort:
     • Gedruckt auf dem Geräteschild, oder
     • Standard: Changeme

Öffnen Sie eine der unterstützten Anwendungen:

• SUN2000 App (verfügbar in der Huawei AppGallery) oder
• FusionSolar App

Wählen Sie dann:

• Geräteinbetriebnahme (FusionSolar) oder
• Direktes Login (SUN2000)

Geben Sie die Standardanmeldedaten ein:

• Benutzername: installer
• Passwort: 00000a (Standard)

4. Testen der Kommunikation zwischen dem Reduxi Controller und dem SmartLogger

Für eine erfolgreiche Kommunikation zwischen dem Reduxi Controller und dem SmartLogger müssen einige Kriterien erfüllt sein.

Kriterien:

• Reduxi Controller und SmartLogger müssen sich im selben Subnetz befinden, z. B. die IP des Reduxi Controllers lautet: 192.168.1.100 und die SmartLogger IP lautet: 192.168.1.101
• Der Controller und SmartLogge müssen sich nicht im selben Subnetz befinden. Dieser Fall ist wesentlich komplexer und wird normalerweise nicht verwendet. Hier müssen Firewalls zwischen dem Controller-Subnetz und dem SmartLogger-Subnetz für die festgelegte IP beider Geräte geöffnet sein. Außerdem müssen Firewall-Ausnahmeregeln für Ports ordnungsgemäß aktiviert sein. Diese Option wird nicht empfohlen.
• Port 502 auf der SmartLogger-Seite muss für die Modbus-TCP/IP-Kommunikation aktiviert sein, was durch die Aktivierung von Modbus-TCP/IP in der SmartLogger-Anwendung geschieht.

• Falls sich eine weitere Firewall zwischen Controller und SmartLogger befindet, muss auch Port 502 auf der Firewall geöffnet werden.

4.1 Ping-Test vom Reduxi Controller zum SmartLogger

Sobald beide Geräte mit demselben Netzwerk verbunden sind, kann ein "Ping-Test" durchgeführt werden, um sicherzustellen, dass der Reduxi Controller auf den SmartLogger zugreifen kann und die anderen Kriterien aus dem vorherigen Punkt erfüllt sind.

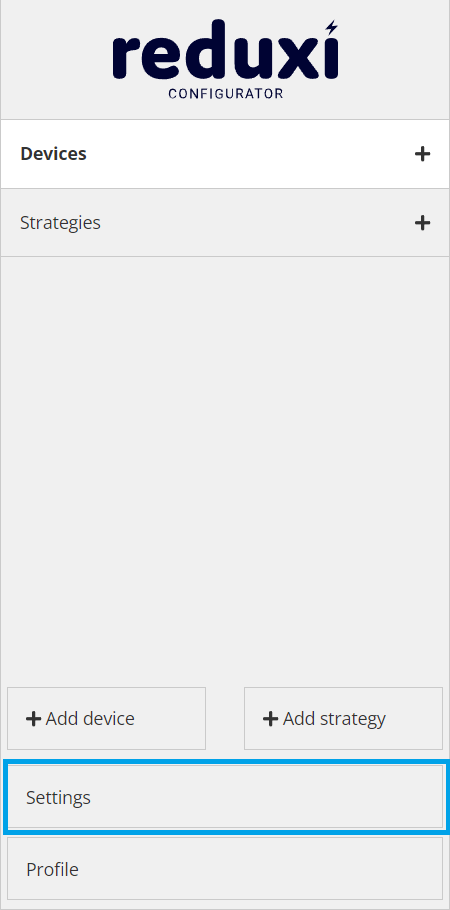

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

Um auf die Ergänzung "Ping-Test" zuzugreifen, sind drei Schritte (Klicks) erforderlich:

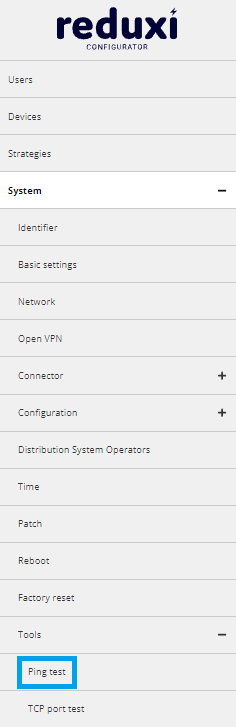

Klicken Sie einmal: + Zeichen System; Klicken Sie zweimal: + Zeichen Werkzeuge; Klicken Sie dreimal: Ping-Test

Ping-Test:

Um den Ping-Test durchzuführen, geben Sie einfach die IP-Adresse für den Reduxi SmartLogger ein und klicken Sie auf die Schaltfläche "Test".

Ein Ping-Test kann zwei Ergebnisse liefern:

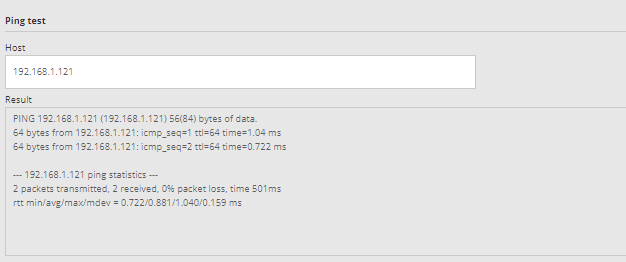

1. Ping-Test ist erfolgreich:

1. Ping-Test fehlgeschlagen:

5. Hinzufügen eines neuen Geräts (Huawei SUN2000)

Um ein neues Gerät (Huawei SUN2000) hinzuzufügen oder ein bestehendes zu bearbeiten, werden die folgenden Punkte aufgeführt.

5.1 Neues Gerät hinzufügen

Melden Sie sich in der Reduxi Konfigurator Anwendung an und klicken Sie auf die Schaltfläche „Gerät hinzufügen“.

5.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten (Grundeinstellungen)

Wählen Sie im ersten Schritt die grundlegenden Parameter des Geräts aus, das Sie hinzufügen möchten:

• Gerätetyp: Solarstromanlage,
• Hinweis: Huawei SUN2000,
• Name: Geben Sie den Namen des Geräts an.

5.3 Kommunikationskanal

Geben Sie die Parameter für die Kommunikation mit dem SmartLogger ein, welche lauten:

• Verbindung: TCP/IP,
• IP: Geben Sie die IP-Adresse des SmartLogger ein,
• Port: immer 502,
• Modbus-Einheits-ID: Geben Sie die Logikadresse für die Modbus-Einstellung des SmartLogger ein.

5.4 Kommunikationstest

Unter allen Einstellungen im Kommunikationskanal befindet sich die Schaltfläche "Kommunikation testen", die zur Durchführung des Tests verwendet wird.

Der Kommunikationstest kann zwei Antworten liefern:

1. Die Kommunikation funktioniert ordnungsgemäß, das Bild unten:

2. Die Kommunikation funktioniert nicht richtig, das Bild unten:

5.5 Erweiterte Einstellungen

Die erweiterten Einstellungen sind beliebig und hängen von den spezifischen Anforderungen des Standorts ab, an dem der Reduxi Controller installiert ist. Nachdem Sie alle erweiterten Einstellungen vorgenommen haben, klicken Sie unten rechts auf die Schaltfläche „Fertig“.

5.6 Letzte Messungen

Nach erfolgreichem Kommunikationsaufbau mit dem Gerät können die vom Gerät erhaltenen Messwerte als zusätzlicher Test überprüft werden. Klicken Sie auf den Abschnitt "Gerät" auf der Startseite des Reduxi-Konfigurators und wählen Sie den neu hinzugefügten Huawei SUN2000 Wechselrichter in der Baumstruktur aus.

Wenn das Gerät von einer Strategie verwaltet werden soll, muss der Verwaltungsmodus auf "Automatisch" gesetzt werden. Wenn wir jedoch in den manuellen Modus wechseln, können wir den Betrieb verschiedener Zustände testen.

Nach erfolgreichem Hinzufügen des Geräts und Überprüfen der Werte kann das Gerät über die Reduxi-Anwendung inspiziert und gesteuert werden.
