Integrieren Sie den Reduxi-Controller mithilfe des OCPP-Protokolls über Ethernet oder WLAN mit dem GARO-Ladegerät. Die Flexibilität von Reduxi ermöglicht Kostensenkungen von bis zu 30 %.

1. GARO-Anwendung installieren

1.1 Die Anwendung ist im Google Store verfügbar: https://play.google.com/store/apps/details?id=se.garo.nxt&hl=en_US

1.2 Die Anwendung ist im Apple App Store verfügbar: https://apps.apple.com/us/app/garo-connect/id1534289157



2. Stellen Sie eine Verbindung zur GARO Connect-Anwendung her

Für die erste Verbindung bietet die folgende URL ein Video-Tutorial zum Verbinden der Garo Entity:

Erste Verbindung mit GARO Entity!



2.1 Anmeldung/Registrierung bei der GARO Connect App

Öffnen Sie die Anwendung und melden Sie sich an oder registrieren Sie ein neues Konto, indem Sie auf die Schaltfläche „Neuer Benutzer“ klicken und sich dann anmelden.

2.2 Neuen Standort des GARO-Ladegeräts hinzufügen

• Klicken Sie nach dem Öffnen der GARO Connect-App auf das Menüsymbol in der oberen rechten Ecke und wählen Sie die Schaltfläche „Installateurmenü“.

• Ein neues Menü wird angezeigt. Klicken Sie unten in der Mitte auf die Schaltfläche „Neue Einheit hinzufügen“.

• Geben Sie Ihrem Gerät einen Namen und wählen Sie den Typ des GARO-Ladegeräts aus dem Dropdown-Menü aus (in diesem Beispiel ist GARO Entity ausgewählt). Klicken Sie dann unten in der Mitte auf die Schaltfläche „Neue Einheit hinzufügen“.

• Klicken Sie auf das neu hinzugefügte Gerät (Installation ist offline erforderlich).

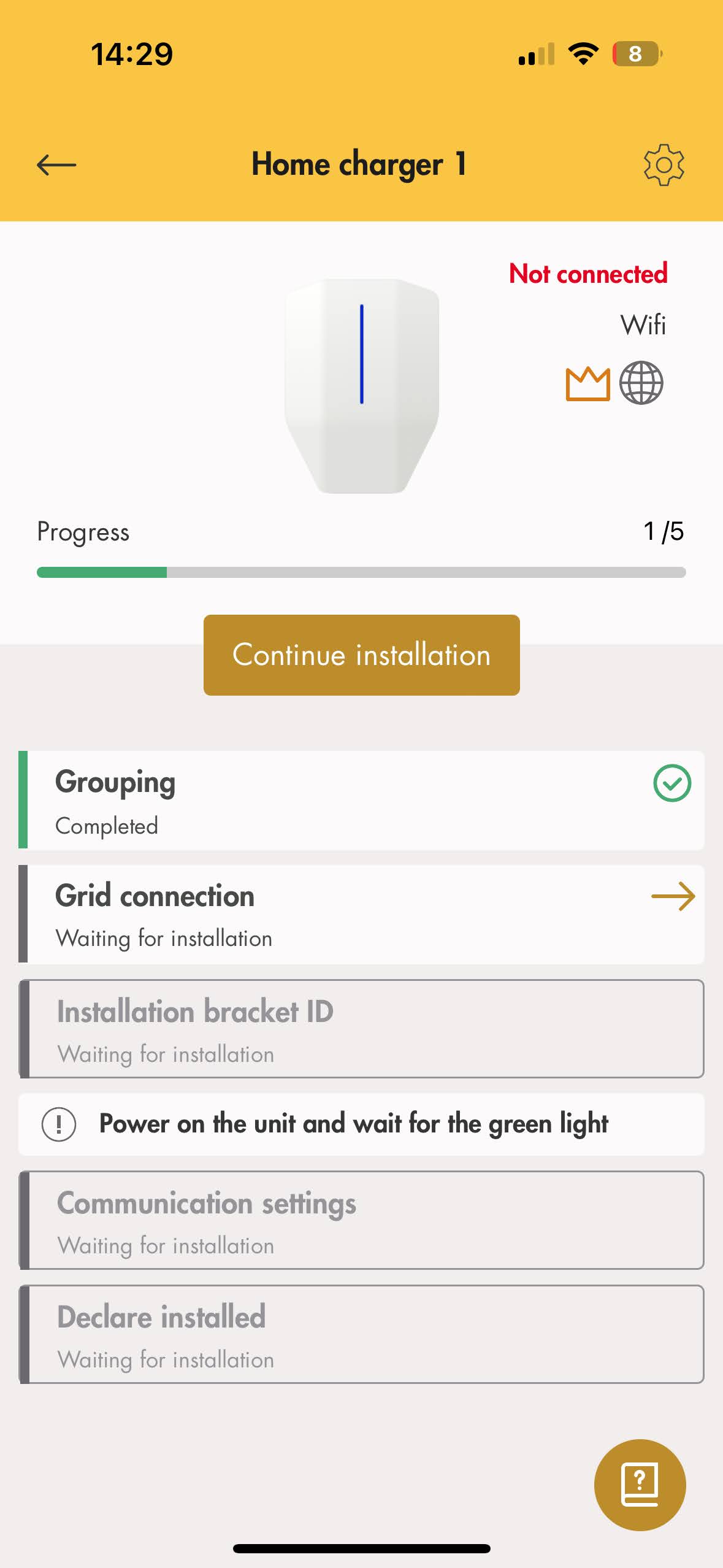

• Das neue Installationsfortschrittsmenü wird geöffnet (0/5). Lesen Sie die Anweisungen und klicken Sie unten in der Mitte auf die Schaltfläche „Ich habe verstanden“.

• Benennen Sie die Gruppe, legen Sie den maximalen Strom pro Station fest und klicken Sie unten in der Mitte auf die Schaltfläche „Weiter“.

• Wählen Sie die Zugriffsoption auf das Internet und klicken Sie unten in der Mitte auf die Schaltfläche „Speichern und Installation fortsetzen“.

• Es erscheint ein neues Menü, das anzeigt, wo Installationsgruppen installiert sind. Klicken Sie unten in der Mitte auf die Schaltfläche „OK, Installation fortsetzen“.

• Ein neues Menü wird angezeigt, um mit der Netzverbindung fortzufahren. Klicken Sie in der Mitte auf die Schaltfläche „Installation fortsetzen“.

• Geben Sie die erforderlichen Informationen für den Netzanschluss gemäß den GARO-Anschlussspezifikationen ein. Klicken Sie unten in der Mitte auf die Schaltfläche „Netzverbindung erfolgreich getestet, Einstellungen bestätigen und fortfahren“.

• Weiter mit der Einbauhalterung ID. Klicken Sie in der Mitte auf „Installation fortsetzen“.

• Scannen Sie den QR-Code auf der Vorderseite oder Rückseite des GARO-Ladegeräts. Klicken Sie in der Mitte auf die Schaltfläche „QR-Code auf der Klammer lesen“.

• Fahren Sie mit den Kommunikationseinstellungen fort. Klicken Sie in der Mitte auf „Installation fortsetzen“.

• Schalten Sie das Garo-Ladegerät ein und klicken Sie direkt auf die Schaltfläche „Weiter“.

• Die Bestätigung der direkten WLAN-Verbindung wird angezeigt.

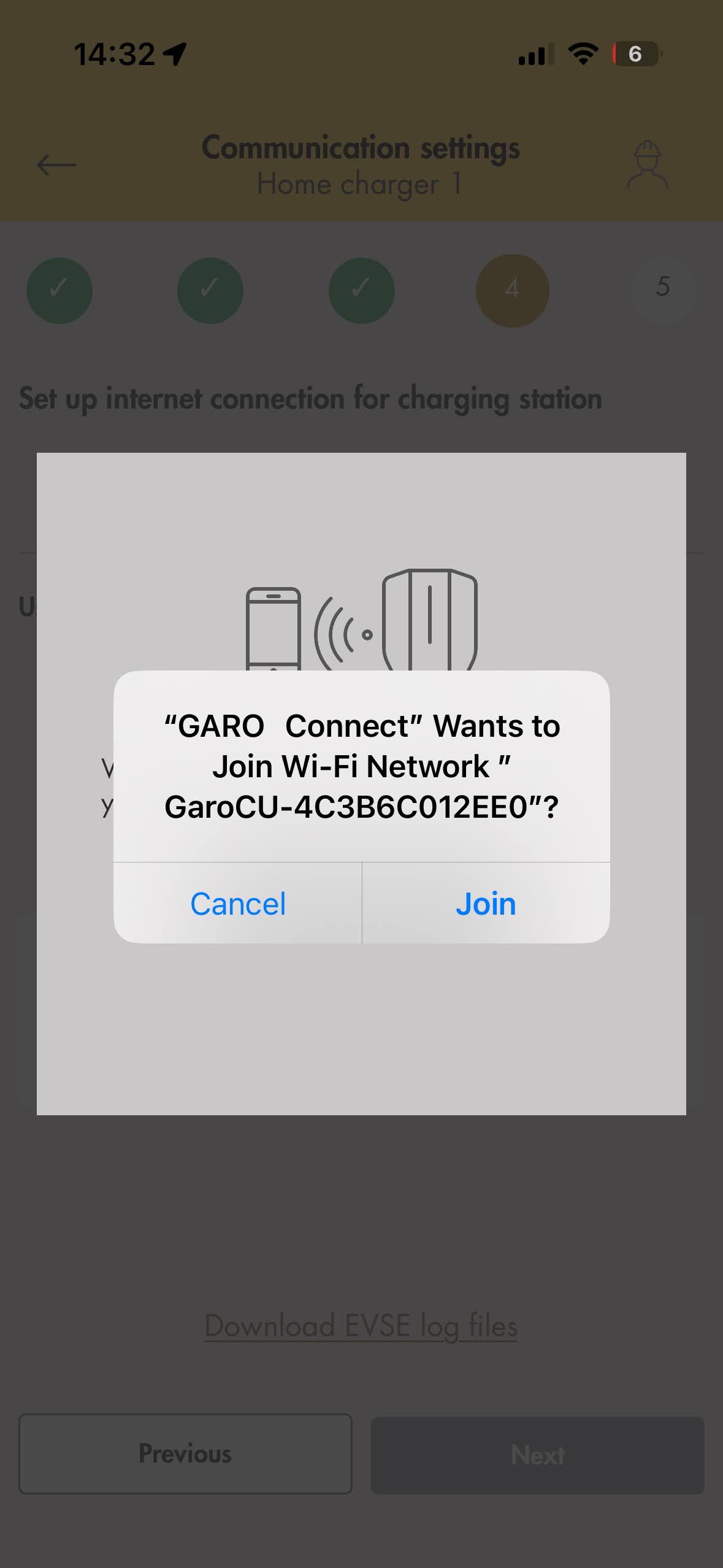

• Treten Sie dem angebotenen WLAN-Netzwerk bei.

• Die Verbindung zum GARO-Ladegerät und zum Selfphone wird angezeigt.

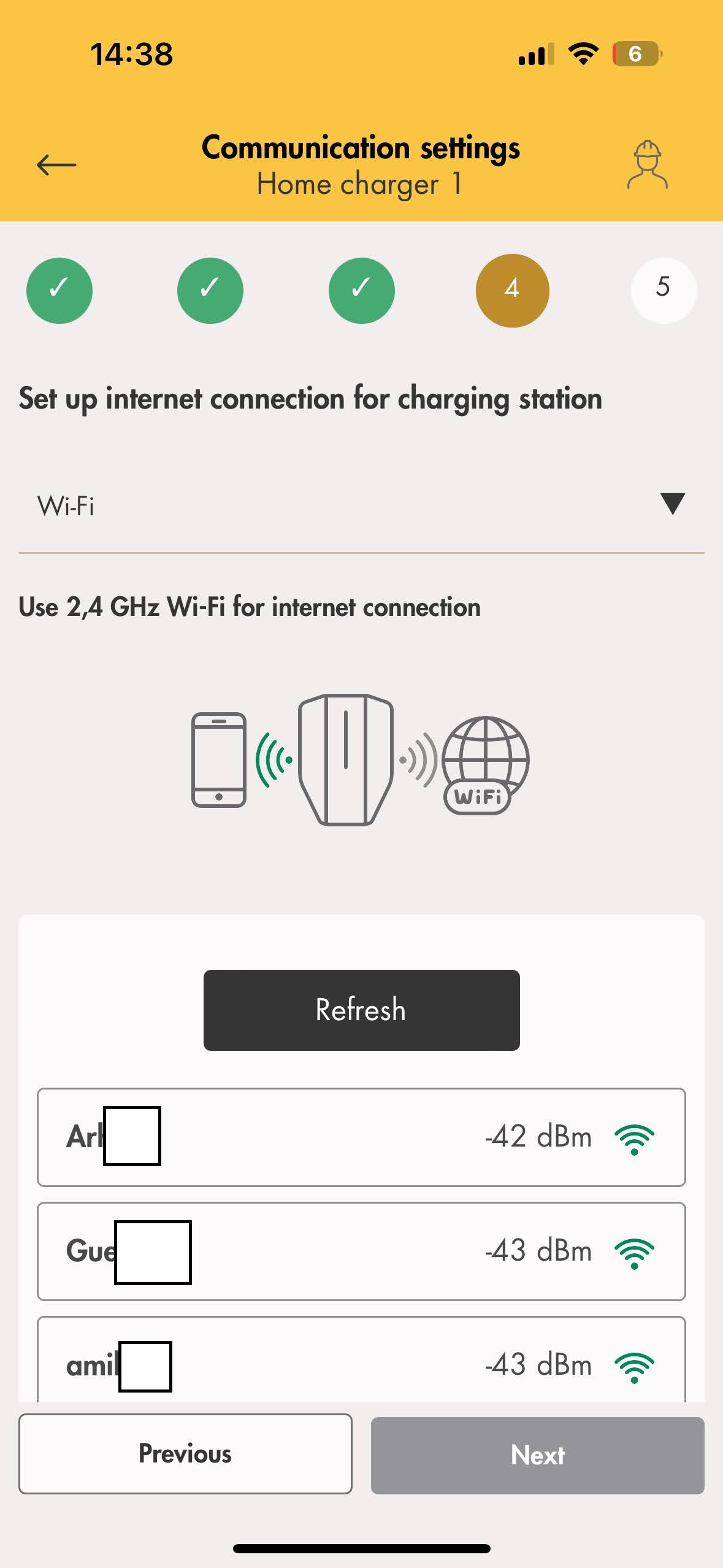

• Wählen Sie das WLAN, mit dem das GARO-Ladegerät verbunden werden soll, und klicken Sie direkt auf die Schaltfläche „Weiter“.

• Geben Sie das Passwort ein und klicken Sie in der Mitte auf „Verbinden“.

• Schließen Sie die direkte Verbindung, indem Sie in der Mitte auf „Verbindung schließen“ und dann auf die Schaltfläche „Fertig“ klicken.

• Weiterhin die installierten

• Es erscheint ein neues Menü, in dem die Test- und Überprüfungsfunktion sowie die Funktion „Als installiert kennzeichnen“ verfügbar sind. Wenn die Tests in Ordnung sind, erklären Sie das GARO-Ladegerät als installiert und klicken Sie auf die Schaltfläche „Weiter“.





3. Verbinden Sie das GARO-Ladegerät mit demselben WLAN-Netzwerk wie den Reduxi-Controller.

Für die Kommunikation zwischen dem Reduxi-Controller und dem GARO-Ladegerät müssen beide Geräte mit demselben Netzwerk verbunden sein. Wie unter Punkt 2.1 beschrieben, muss auch für Reduxi das gleiche Netzwerk ausgewählt werden, egal ob LAN oder WLAN.

Wenn dieses Kriterium erfüllt ist, fahren Sie mit den OCPP-Einstellungen fort.



4. Konfiguration für OCPP-Kommunikation zwischen dem GARO-Ladegerät und dem Reduxi-Controller

4.1 Gerät hinzufügen

Melden Sie sich zunächst beim lokalen Reduxi-Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.



4.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten

Wählen Sie im ersten Schritt die Grundeinstellungen aus:

• Gerätetyp auswählen: EV-Ladegerät,
• Typ auswählen: OCPP 1.6 - JSON,
• Und definieren Sie den Namen.

4.3 Gerätekonfiguration für OCPP

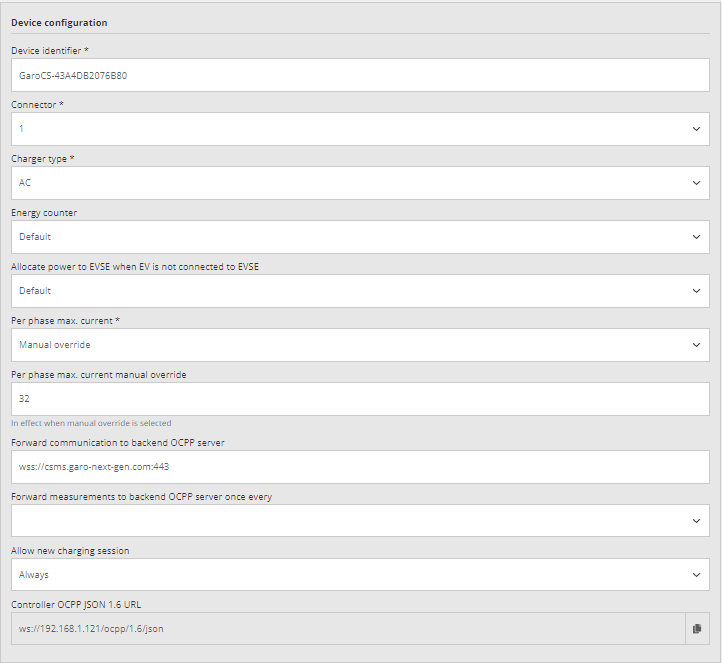

Der zweite Schritt wird für den Kommunikationskanal verwendet, damit die OCPP-Kommunikation ordnungsgemäß funktioniert. Geben Sie zunächst die Gerätekennung ein, die Sie vom GARO-Ladegerät erhalten haben.

Wenn das OCPP JSON 1.6-Protokoll verwendet wird, wird die vom Reduxi-Controller generierte Server-OCPP-URL benötigt. Die URL kann direkt vom Kommunikationskanal abgerufen werden.

Beispiel-URL: ws://192.168.1.121/ocpp/1.6/json/

4.4 OCPP-Einstellungen im GARO-Ladegerät konfigurieren

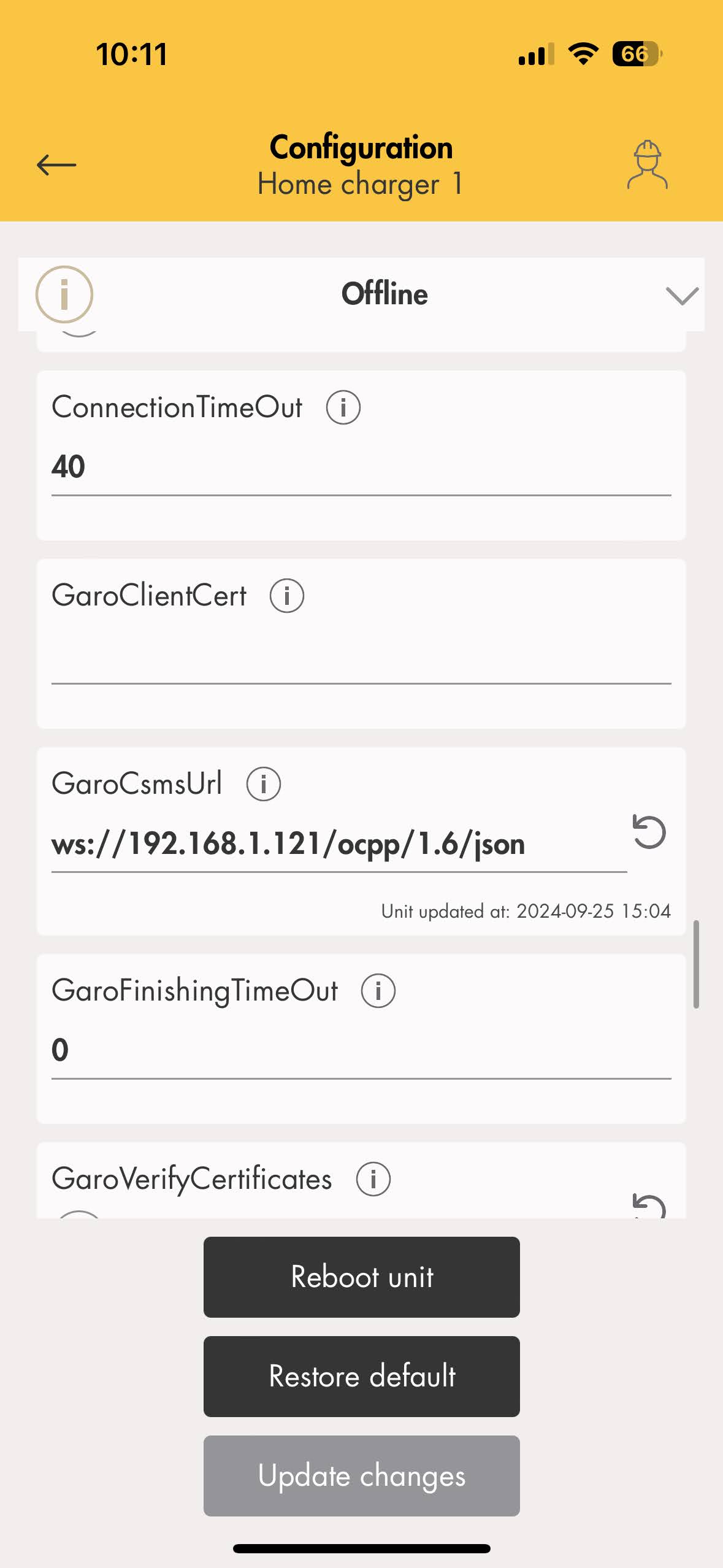

Nachdem Sie die JSON-URL von Reduxi erhalten haben, besteht der letzte Schritt darin, sie in das GARO-Ladegerät einzufügen, um die OCPP-Verbindung herzustellen. Navigieren Sie zum Abschnitt „Konfiguration“ des GARO-Ladegeräts, dann zu „OCPP-Einstellungen“, scrollen Sie nach unten zu „GaroCsmsURL“ und fügen Sie die URL ein.









4.5 Testkommunikation

Um sicherzustellen, dass die OCPP-Kommunikation hergestellt ist, kann ein Kommunikationstest über die Schaltfläche „Kommunikation testen“ durchgeführt werden, die sich unten rechts nach allen Kommunikationskanalfeldern befindet.

Es gibt drei verschiedene Fälle einer Kommunikationsantwort.

Fall 1: Die Kommunikation funktioniert ordnungsgemäß.

Fall 2: Keine Kommunikation mit Gerät 1 möglich, die ID des Geräts ist nicht festgelegt oder anders.

Fall 3: Es wurde kein Gerät mit OCPP 1.6-Kommunikation gefunden.

4.6 Standardparameter

Füllen Sie die erweiterten Einstellungen aus und wählen Sie die im Bild unten angezeigten Parameter aus. Die Einstellungen können je nach Standortanforderungen variieren. Wenn Sie fertig sind, klicken Sie unten rechts auf Ihrem Bildschirm auf die Schaltfläche „Fertig“.

4.7 Messwerte vom Gerät

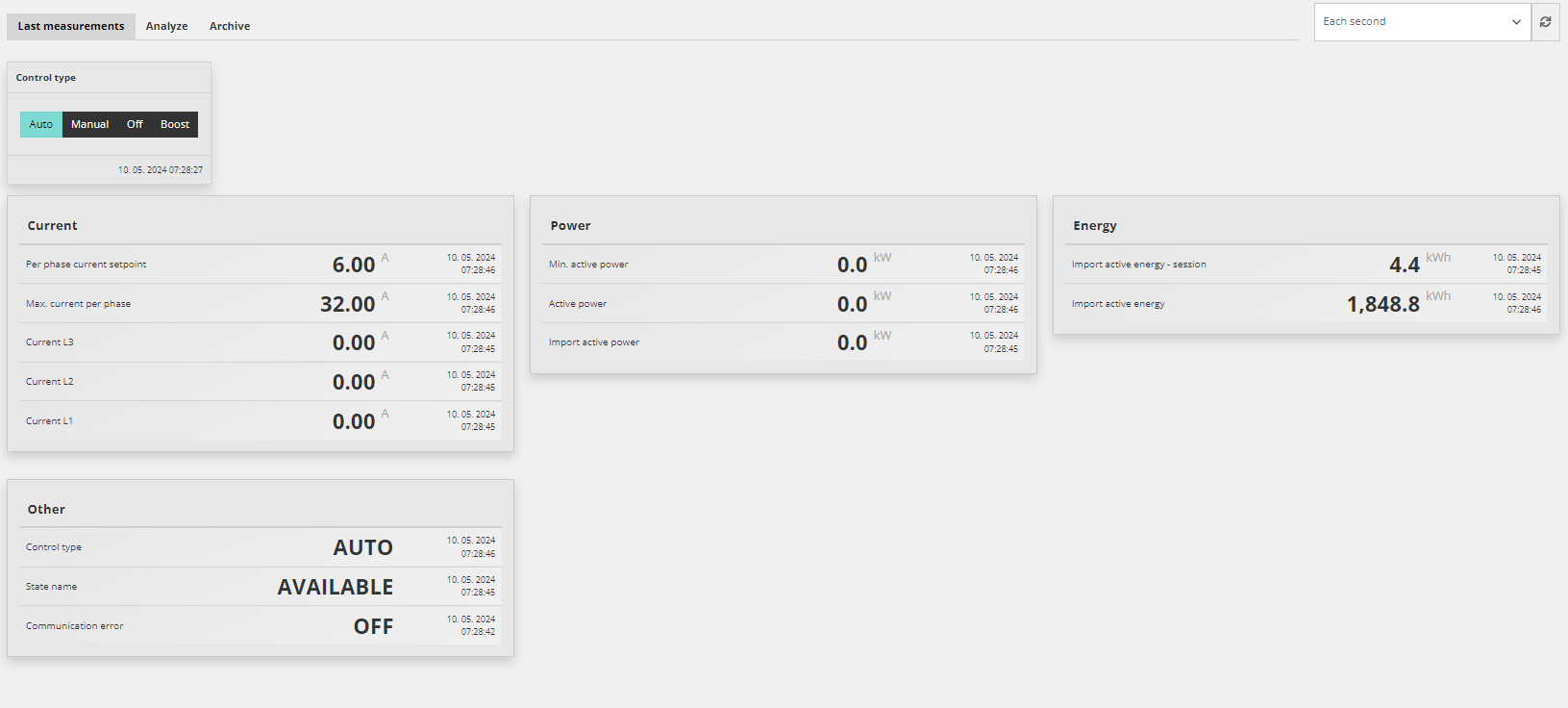

Der Zweck dieses Punktes besteht darin, zu zeigen, wie die Messwerte des Geräts überprüft werden. Dies erfolgt unter „Gerät/Letzte Messung“.

Sobald das Gerät erfolgreich über den Konfigurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxiüberwacht werden.

4.8 Werksreset

In Fällen, in denen das Ladegerät an einen anderen Standort verlegt wird oder eine Verbindung zu einem anderen Netzwerk hergestellt werden muss, ist möglicherweise eine Zurücksetzung auf die Werkseinstellungen erforderlich. Um einen Werksreset durchzuführen, halten Sie die Testtaste 20 Sekunden lang gedrückt und konfigurieren Sie dann das GARO-Ladegerät neu.
