Integrieren Sie den Reduxi Controller über WLAN mit dem DAZE-Ladegerät und nutzen Sie dabei das Modbus TCP-Protokoll. Die Flexibilität von Reduxi ermöglicht Kostensenkungen von bis zu 30 %.

1. Installieren Sie die DAZE-Anwendung

https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d

1.1 Die Anwendung ist im Google Store verfügbar: https://play.google.com/store/apps/details?id=com.daze.ble

1.2 Die Anwendung ist im Apple App Store erhältlich:

https://apps.apple.com/it/app/daze/id1616674889

2. Stellen Sie eine Verbindung zur DAZE-Anwendung her

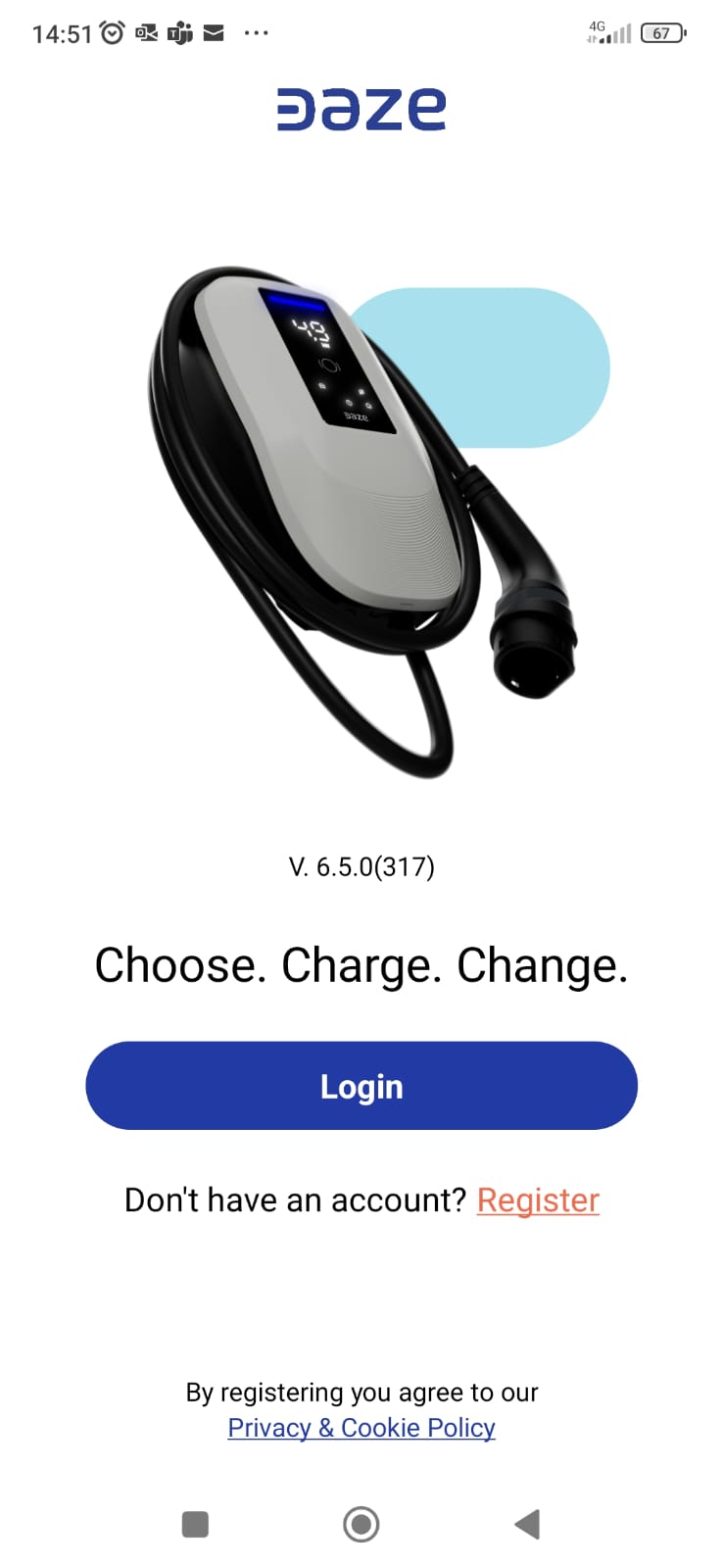

2.1 Anmeldung/Registrierung bei der GARO Connect App

Öffnen Sie die Anwendung und melden Sie sich an oder registrieren Sie ein neues Konto, indem Sie auf die Schaltfläche „Registrieren“ klicken und sich dann anmelden.

2.1.1 DAZE EV-Ladegeräteinstellungen

Sobald die Anmeldung abgeschlossen ist, muss die Konfiguration für das DAZE-Ladegerät durchgeführt werden.

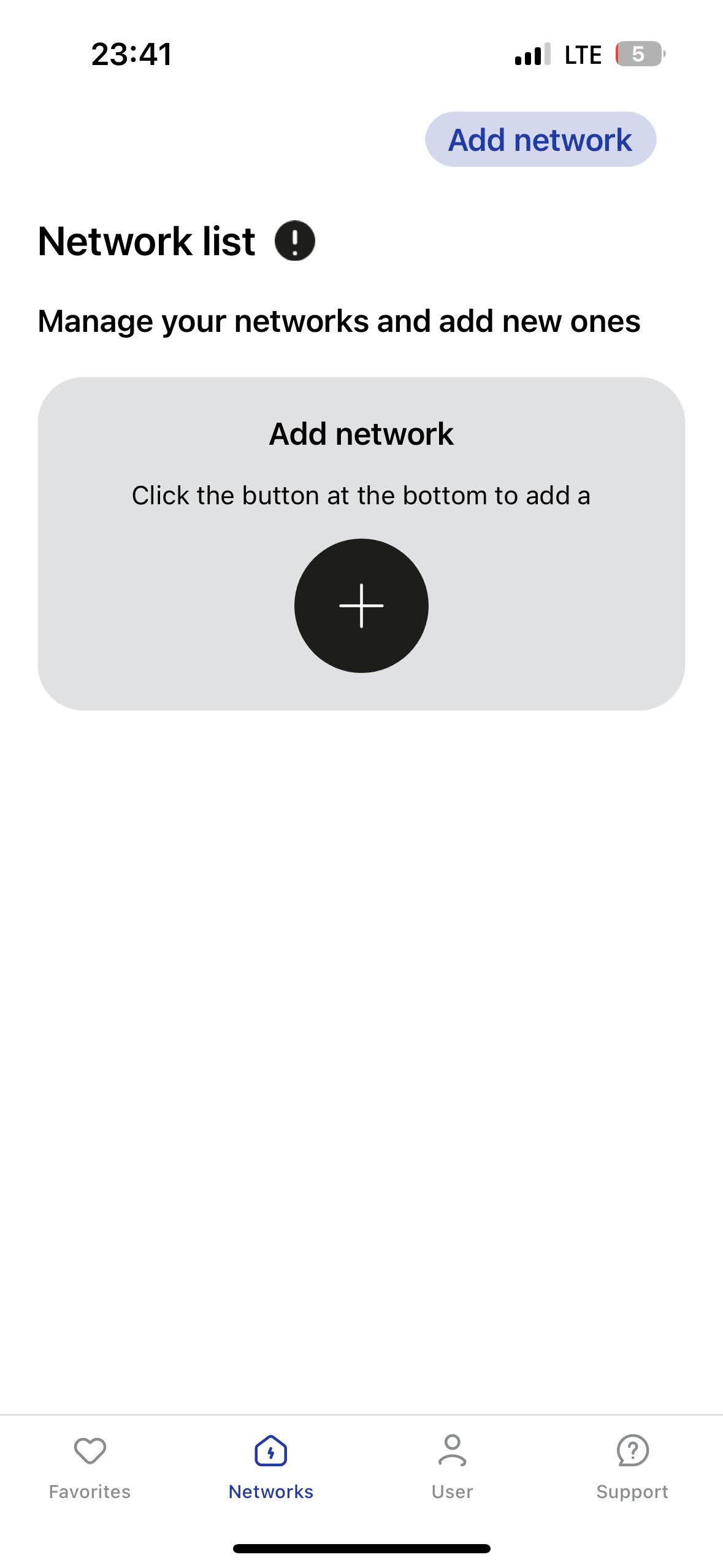

• Netzwerk hinzufügen

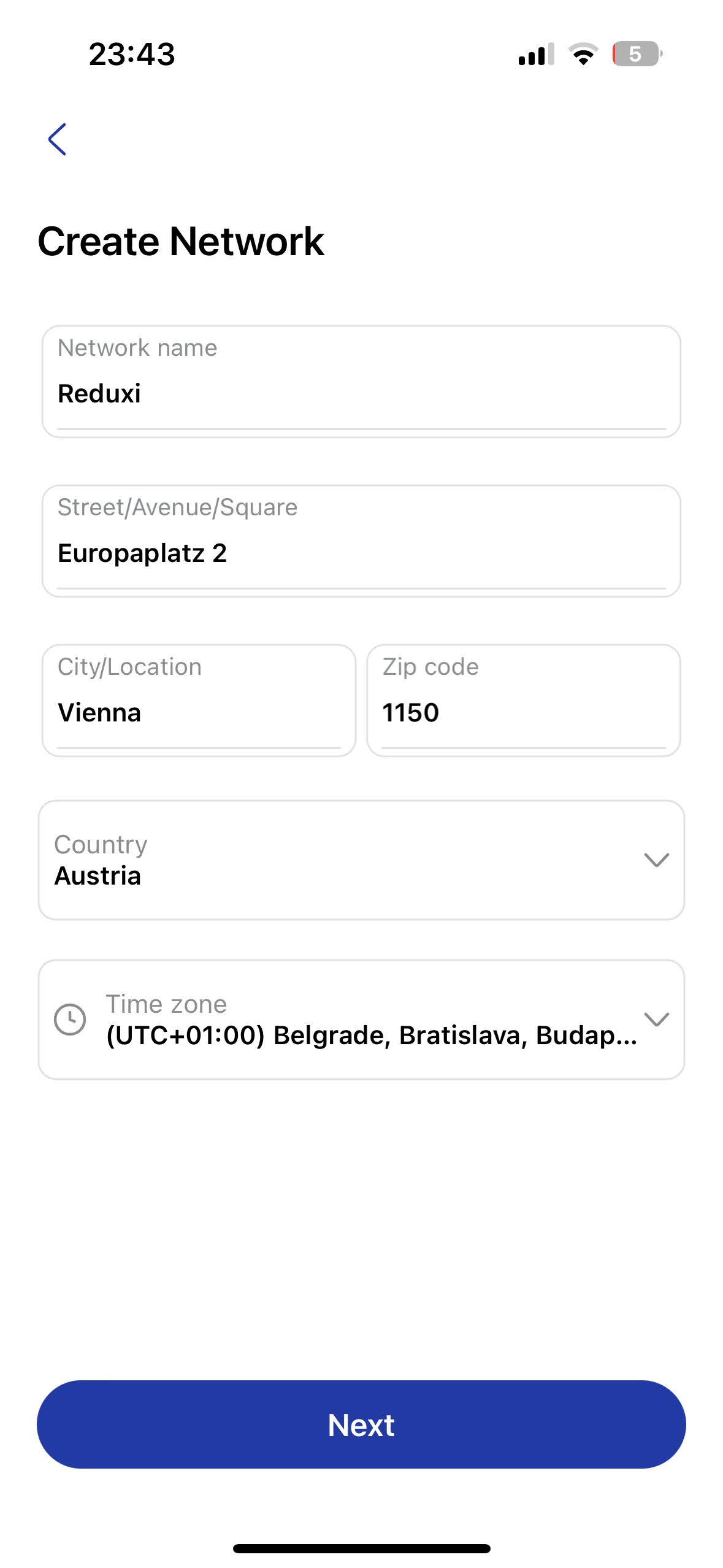

• Netzwerk erstellen (erforderliche Informationen eintragen)

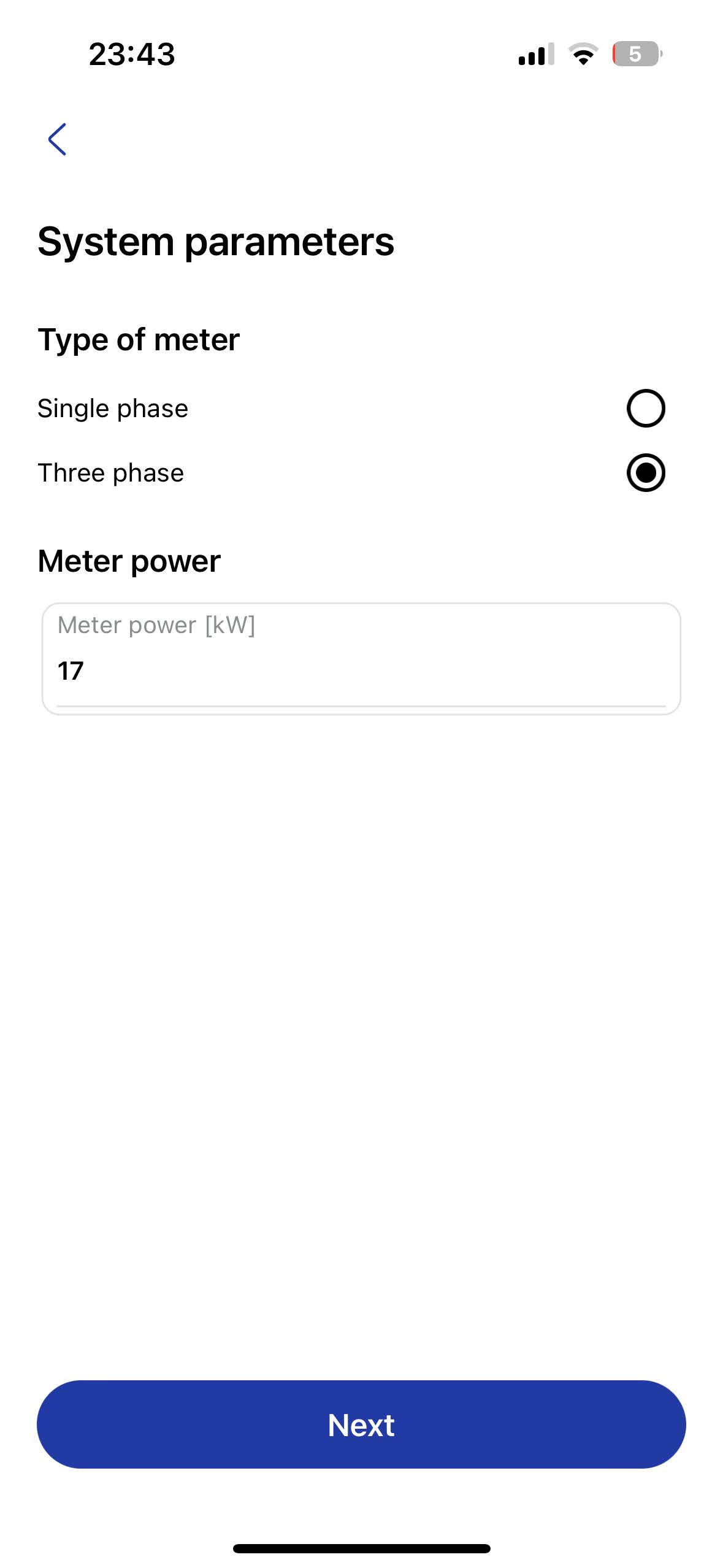

• Systemparameter

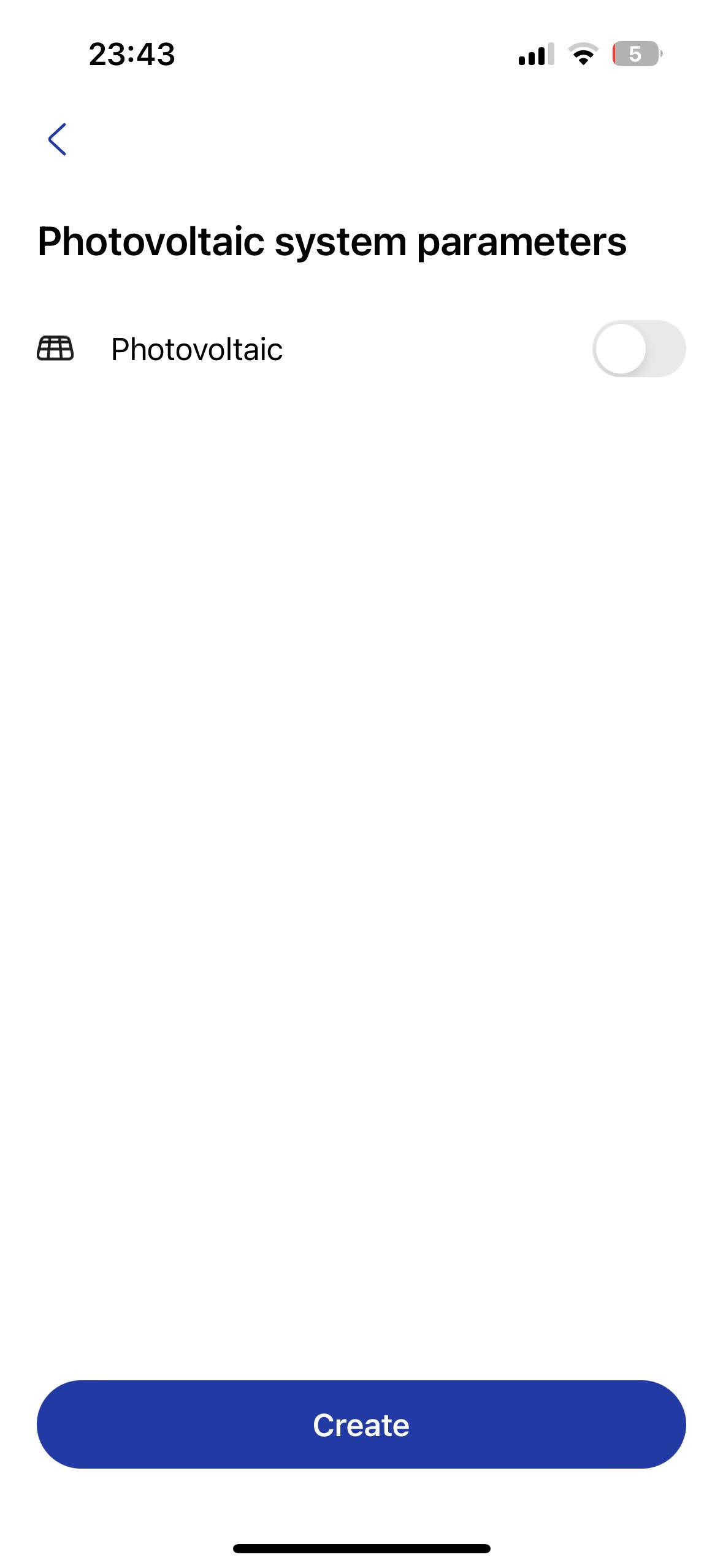

• PV-Systemparameter (sofern implementiert)

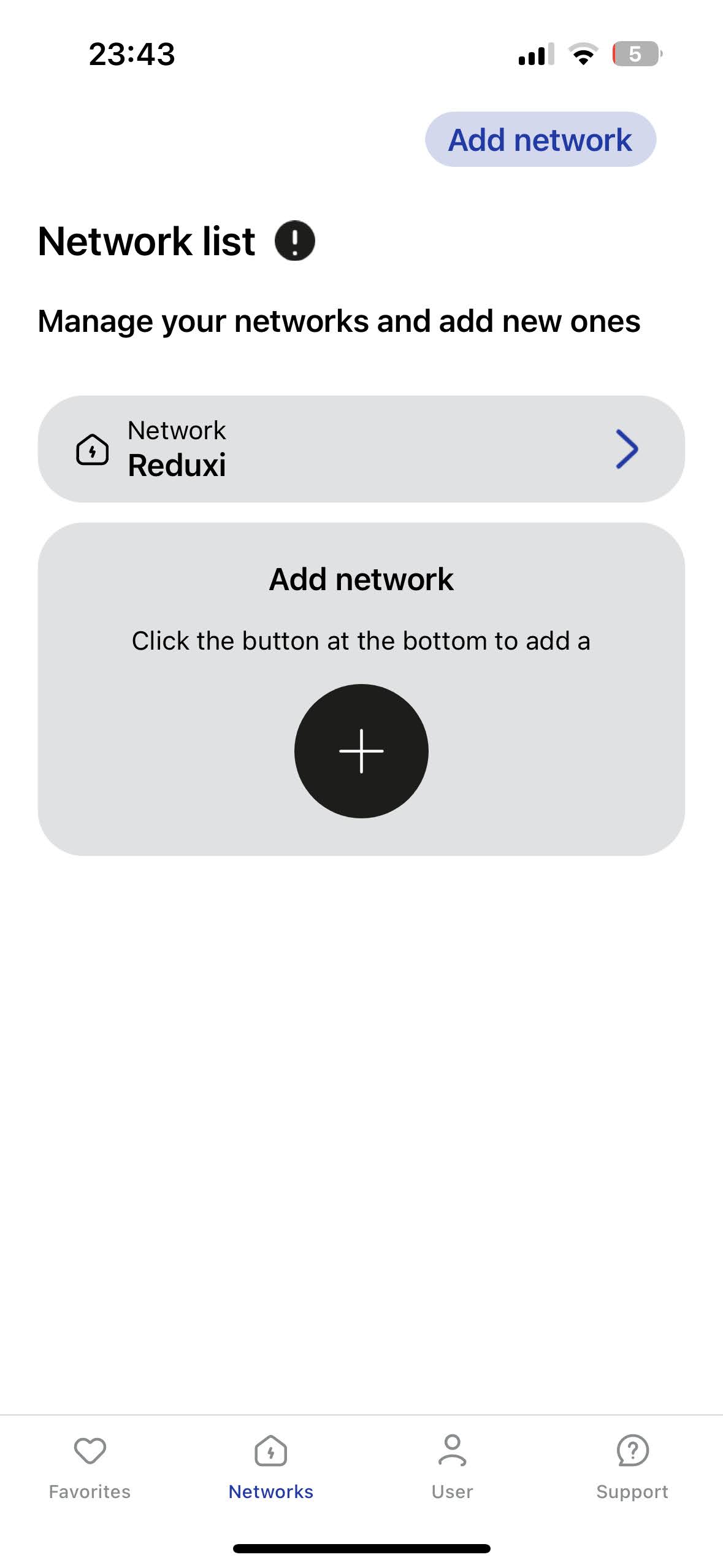

• Netzwerkliste (neu hinzugefügtes Netzwerk auswählen)

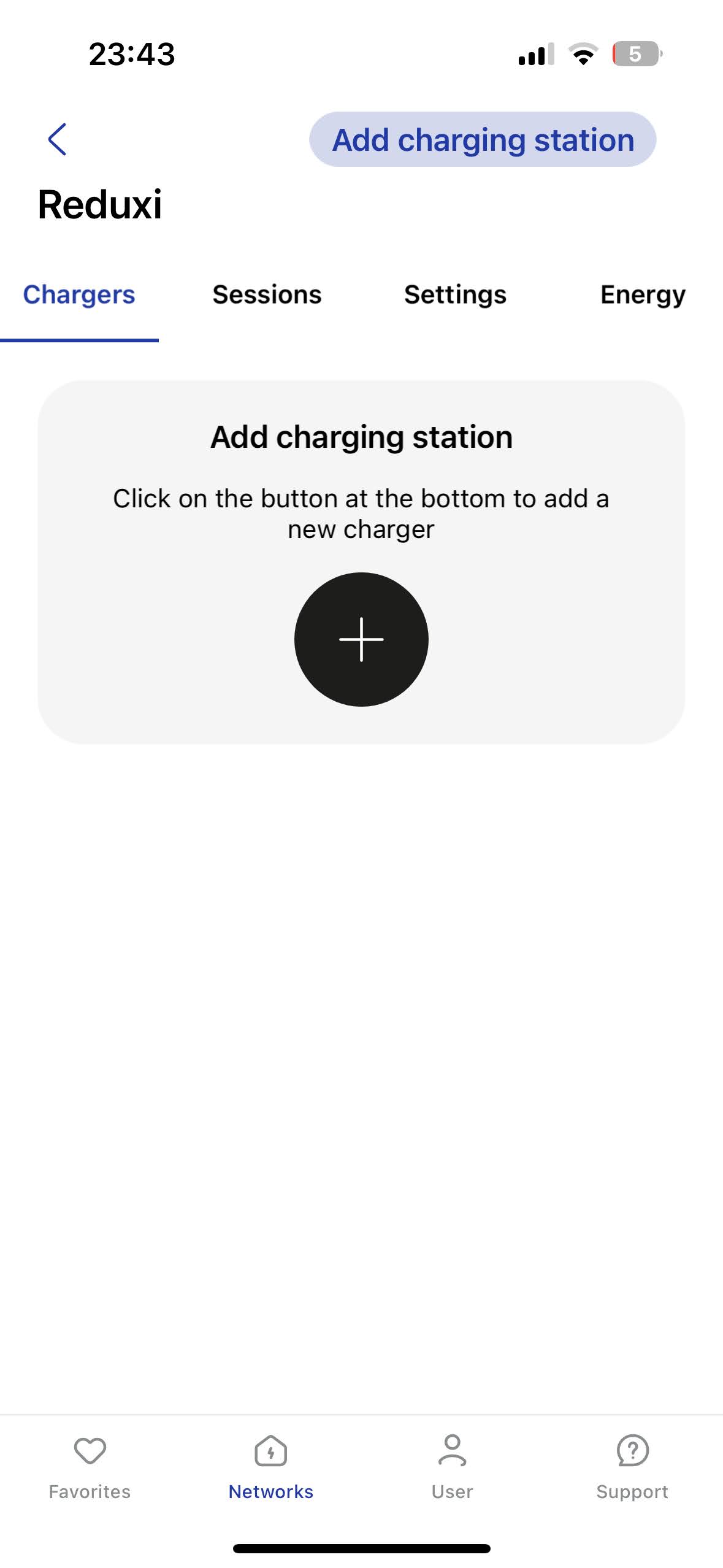

• Ladestation hinzufügen

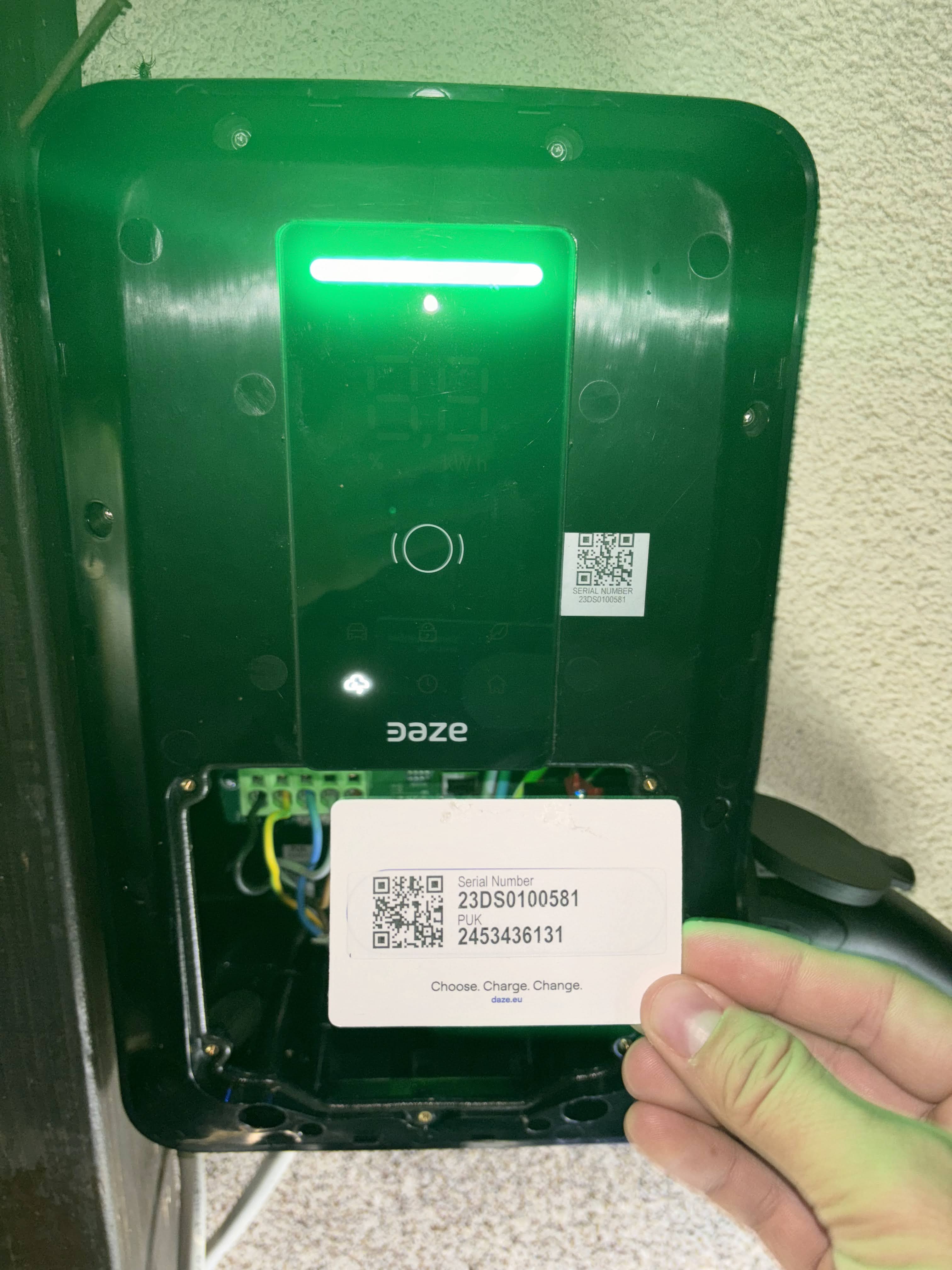

• Scannen Sie den QR-Code auf der Karte

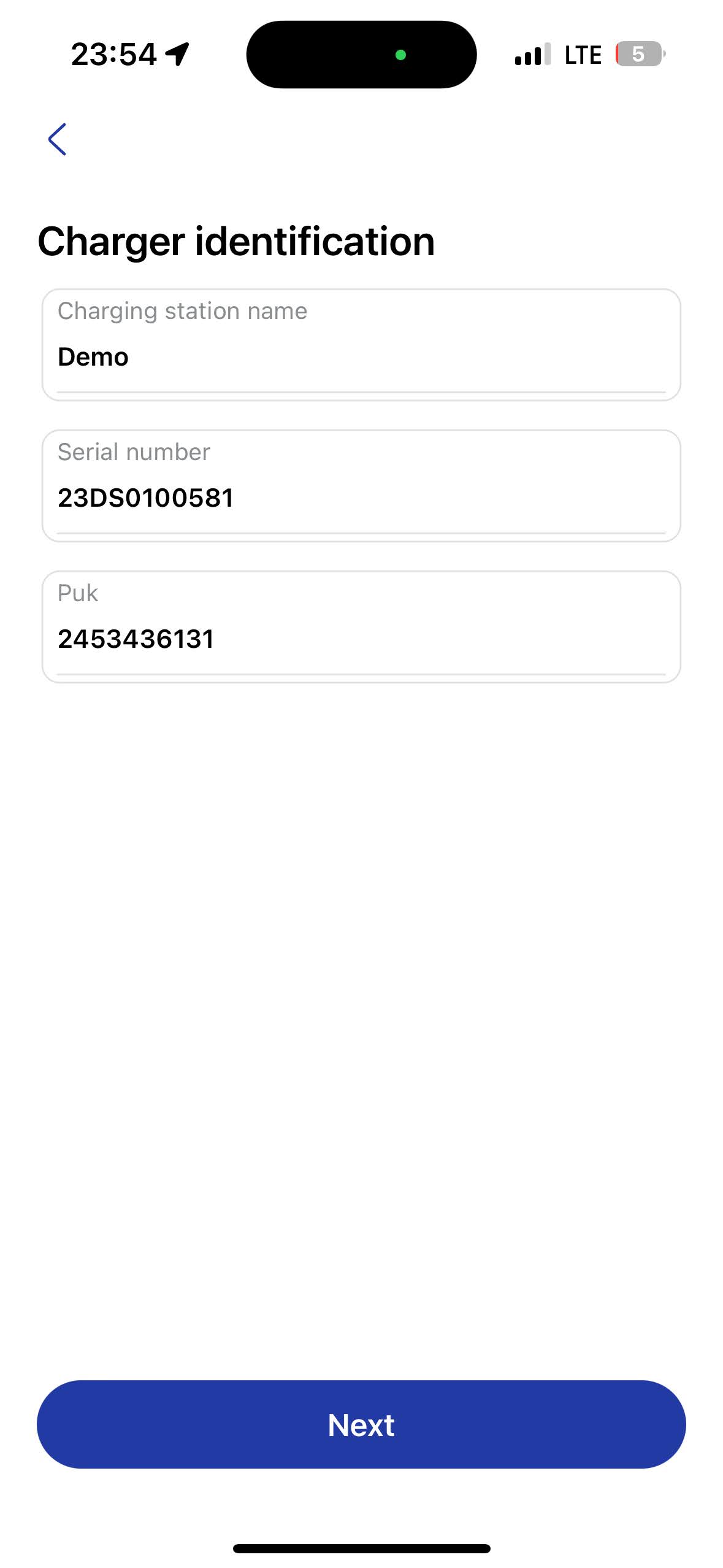

• Ladegerätidentifikation (von Karte mit QR-Code)

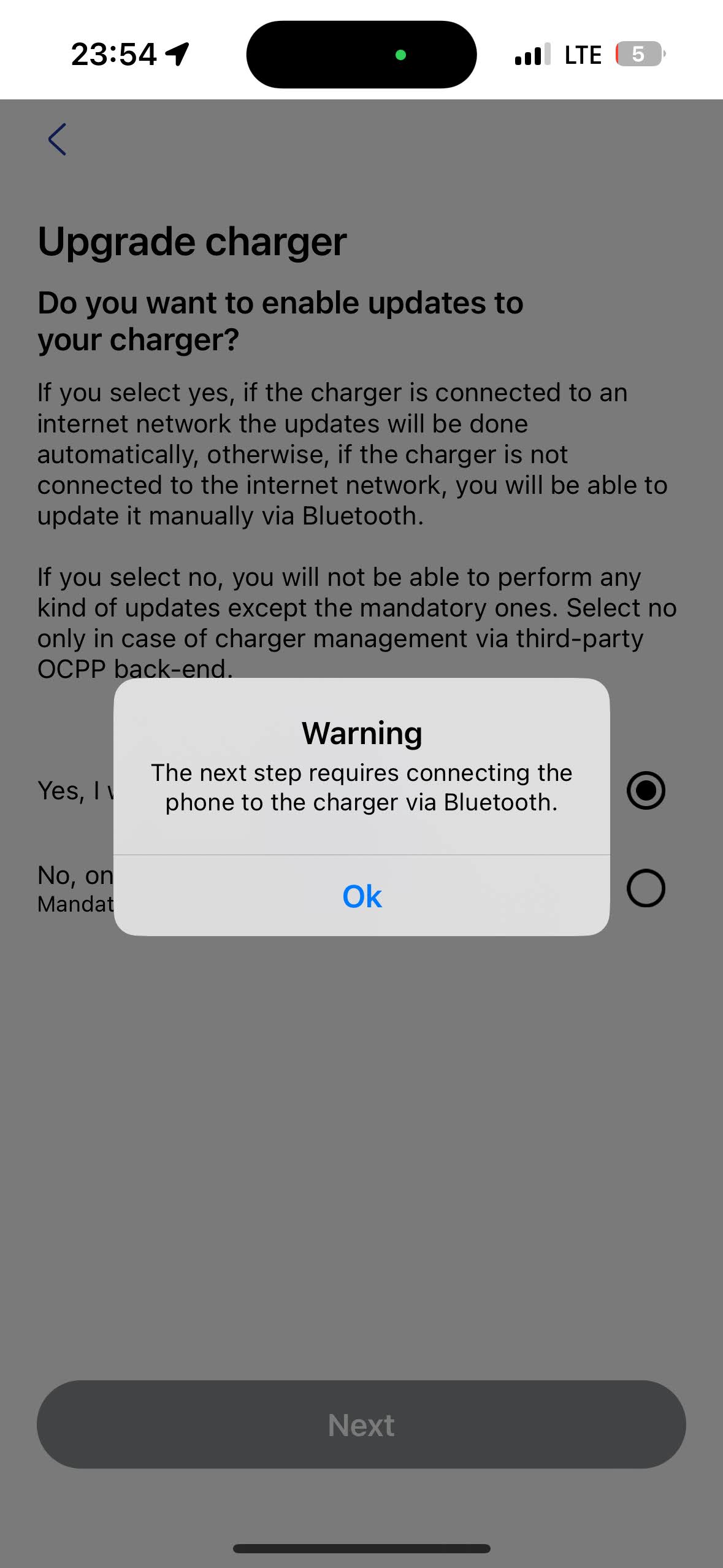

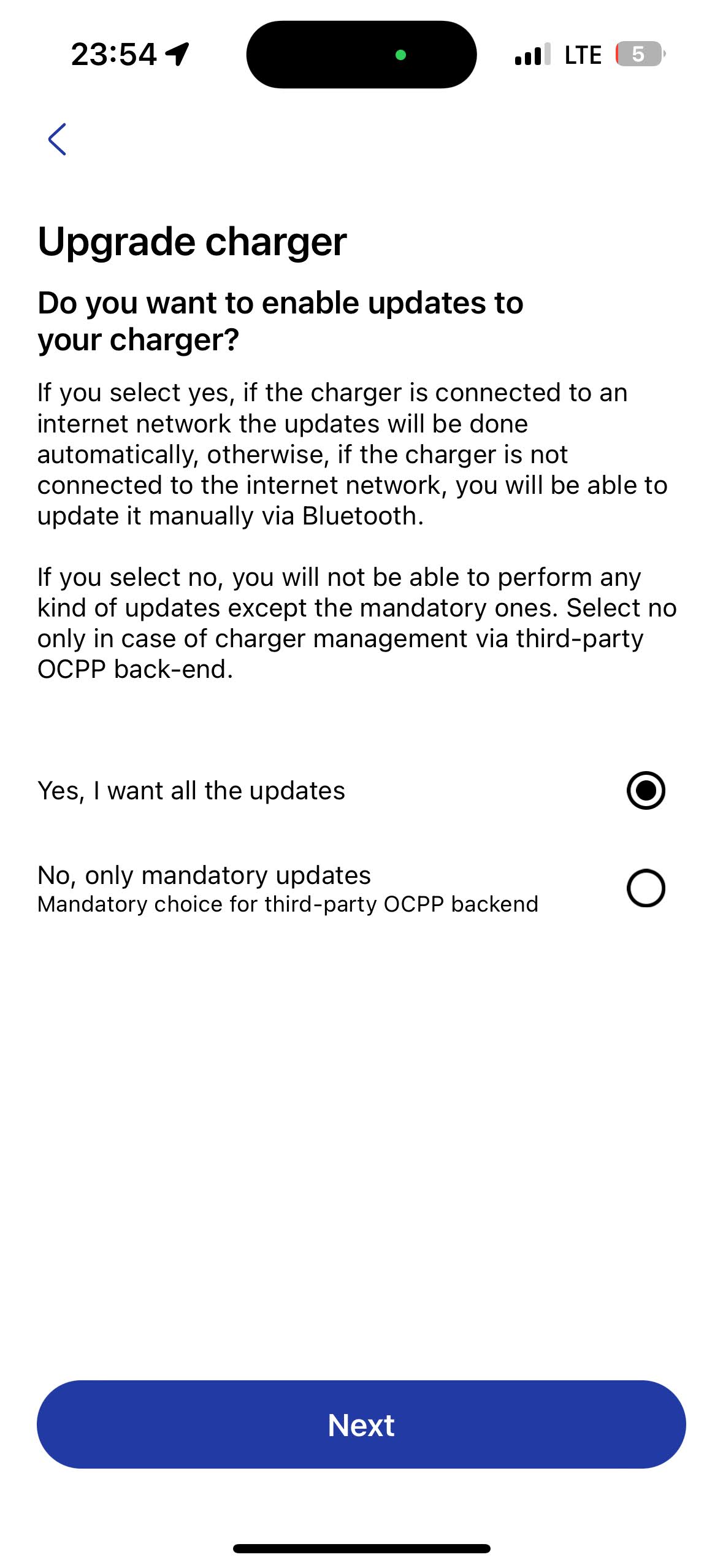

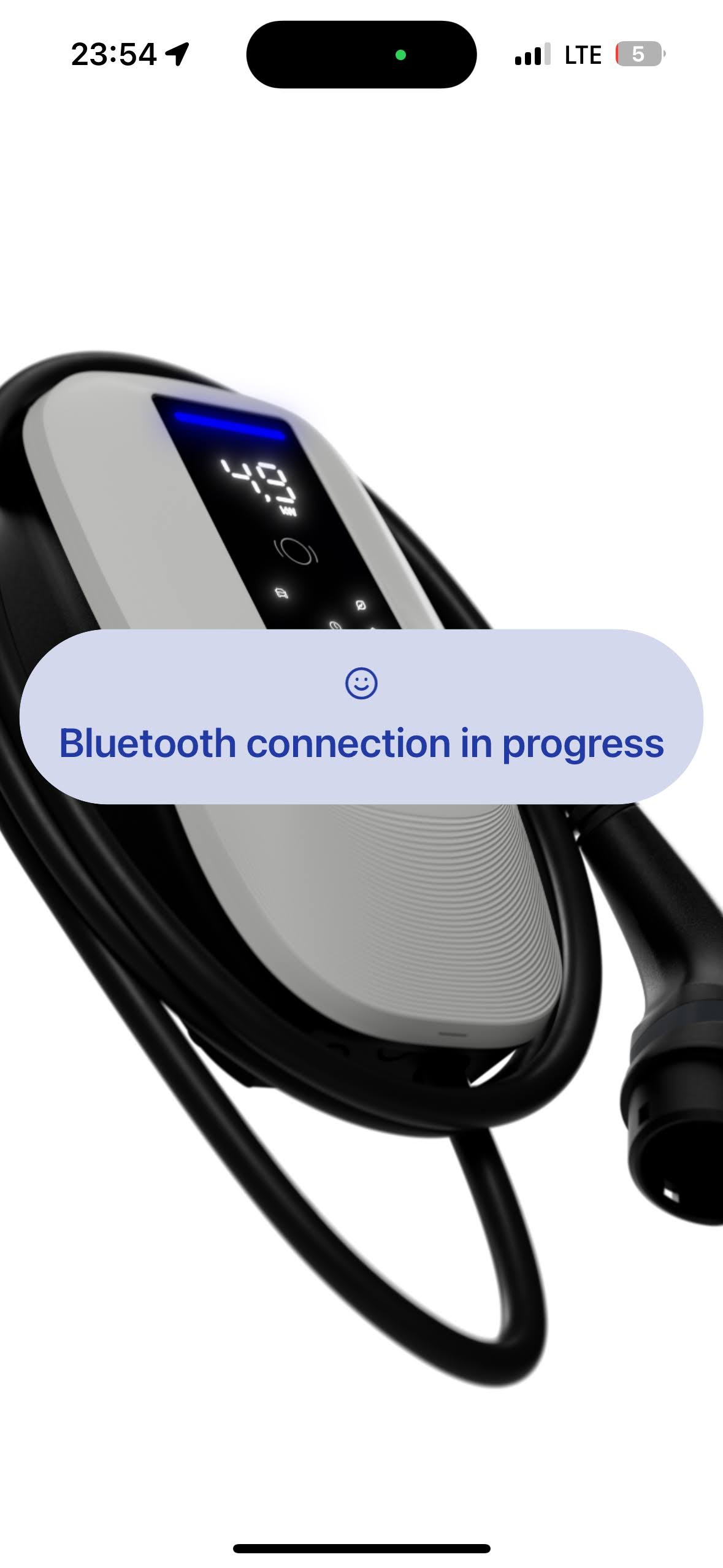

• Ladegerät aktualisieren

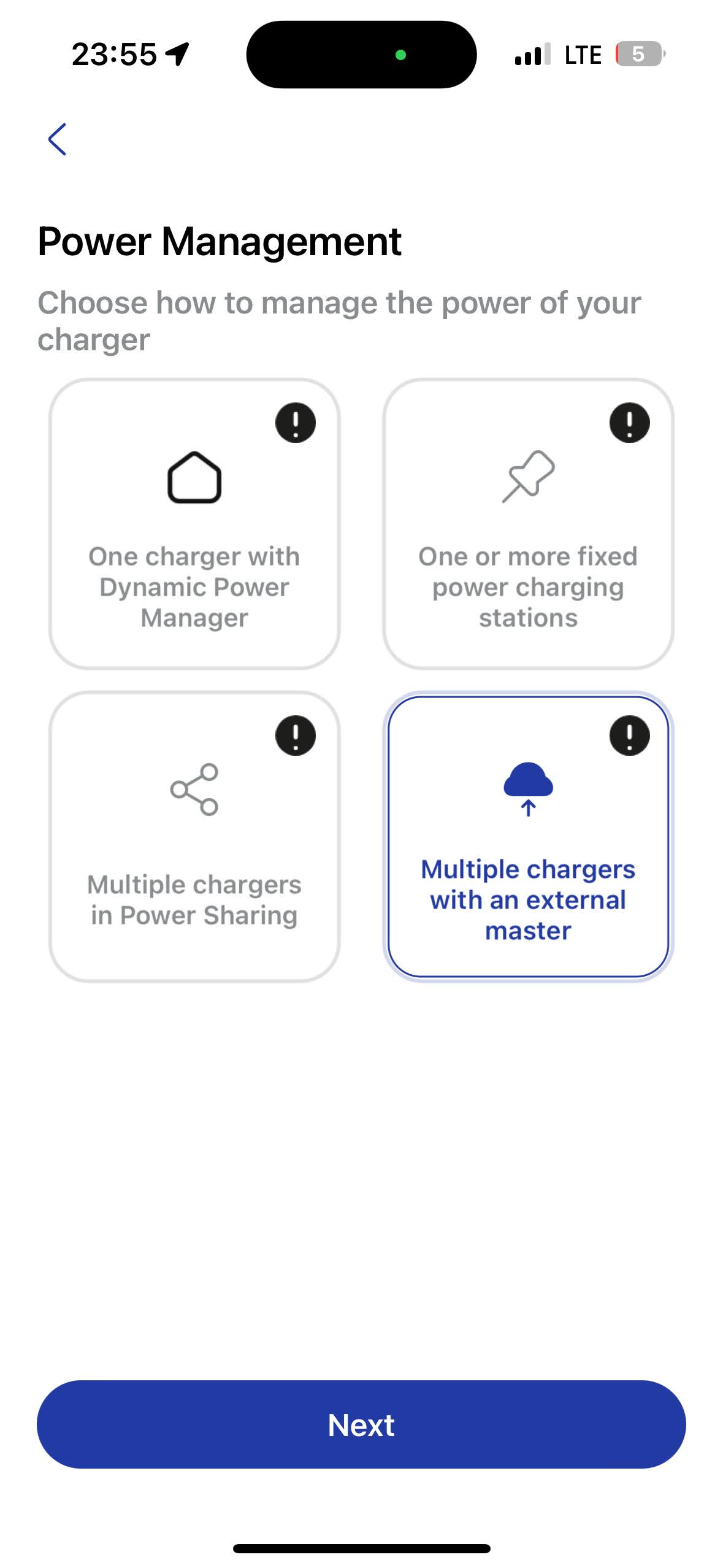

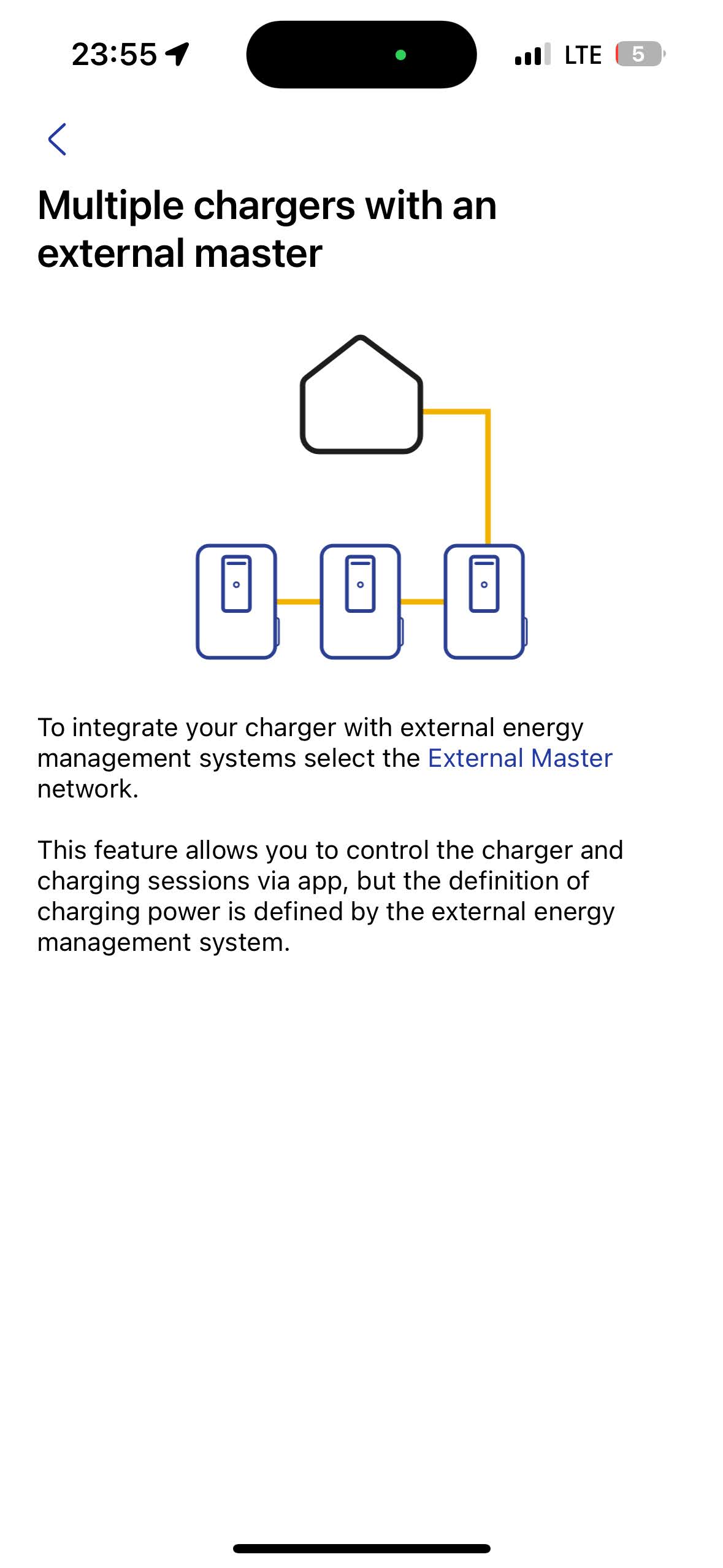

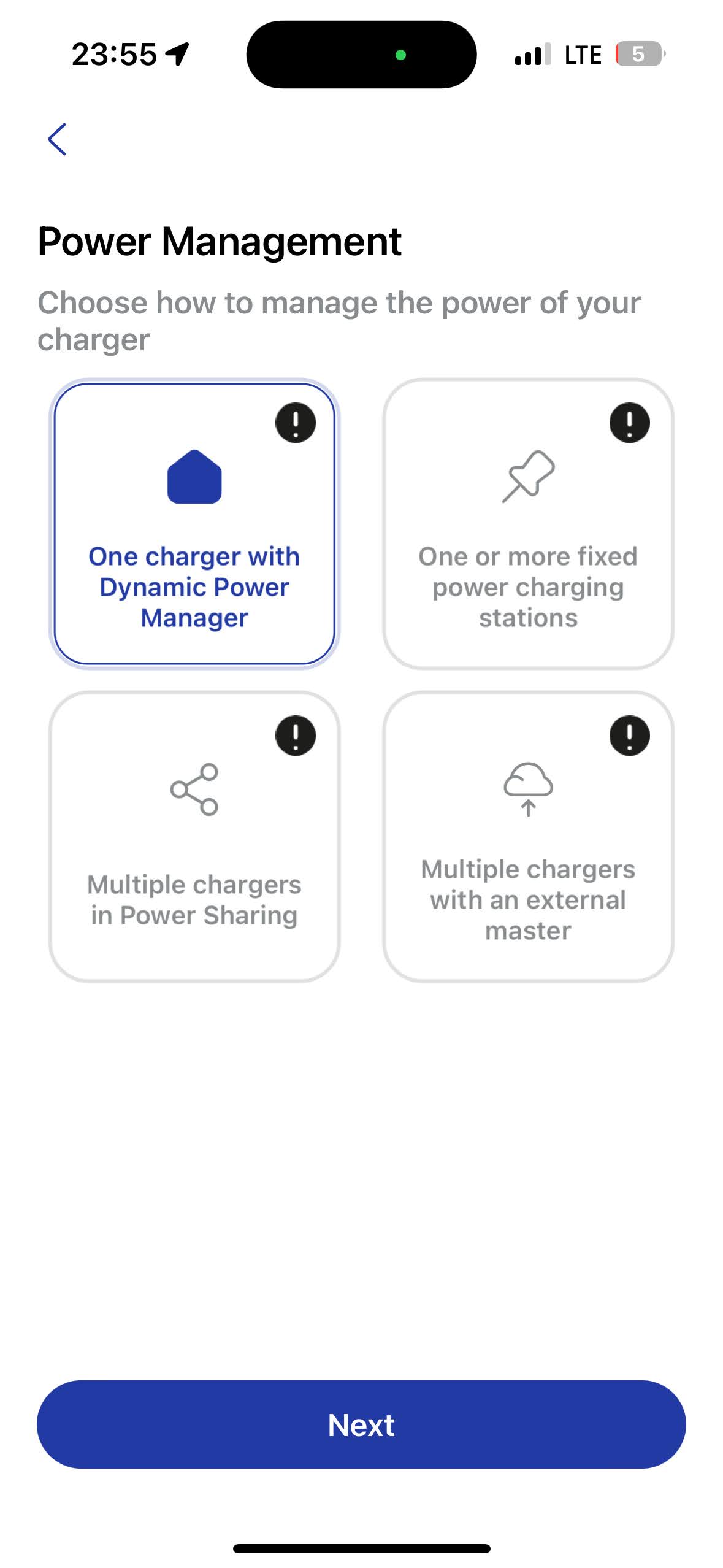

• Energieverwaltung (wählen Sie Ihre Option)

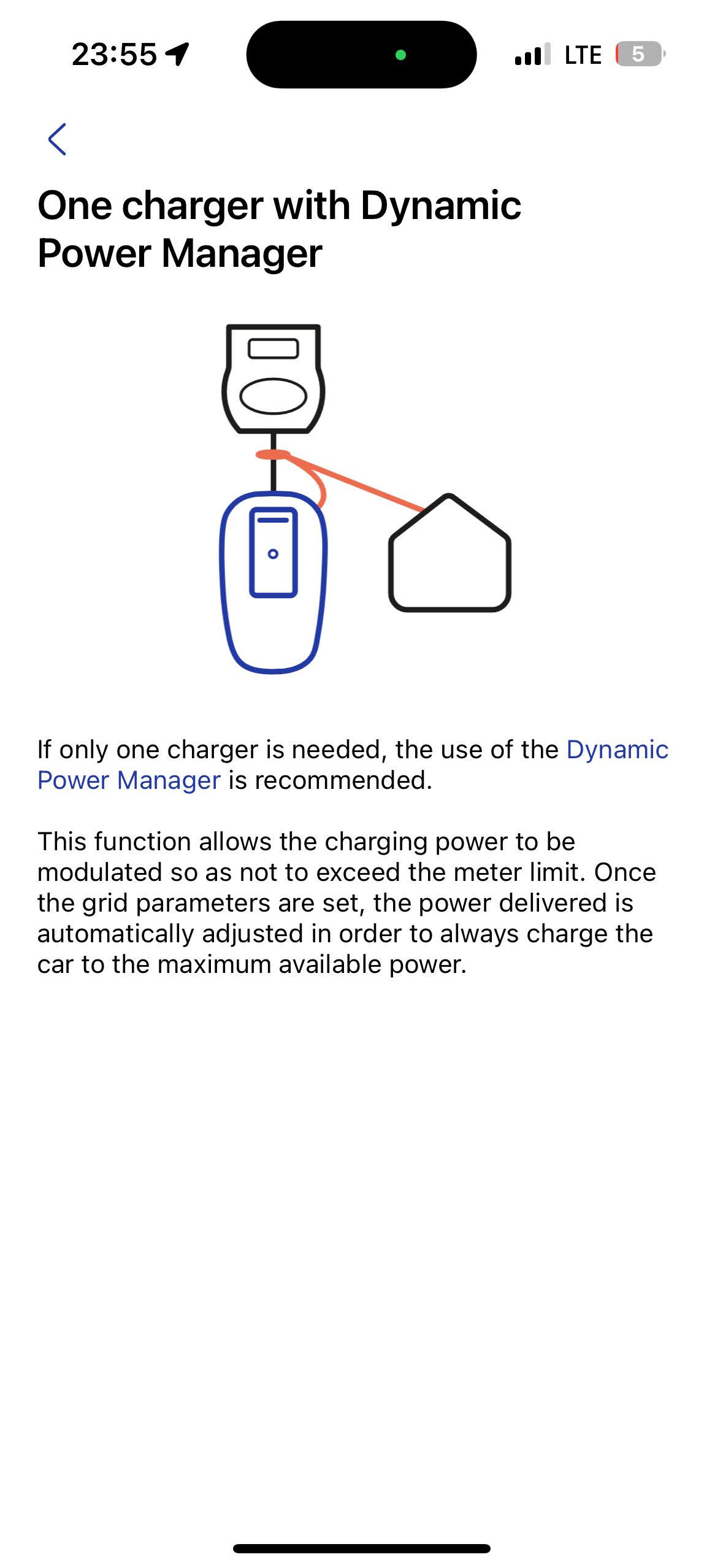

• Info-Schild (vom vorigen Punkt) für zusätzliche Informationen

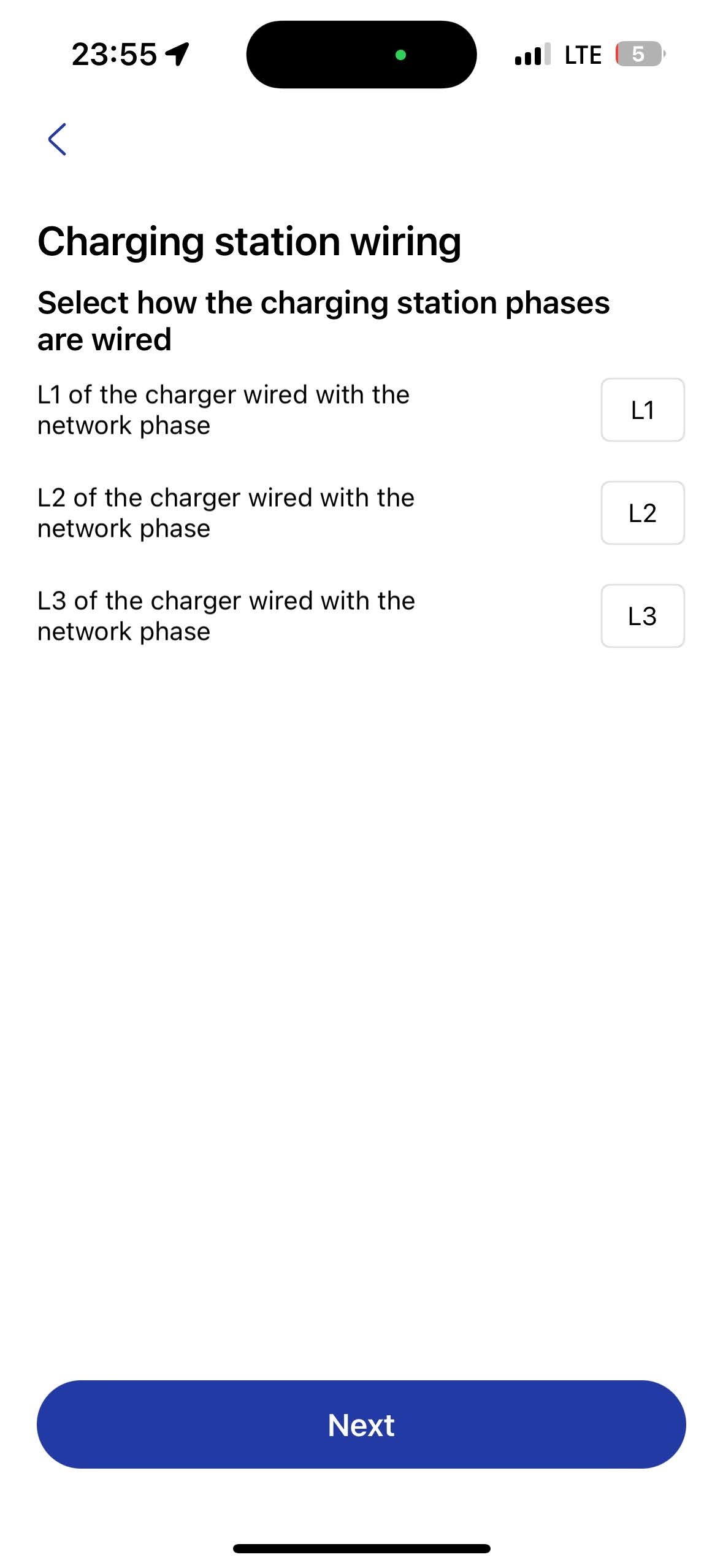

• Verkabelung der Ladestation

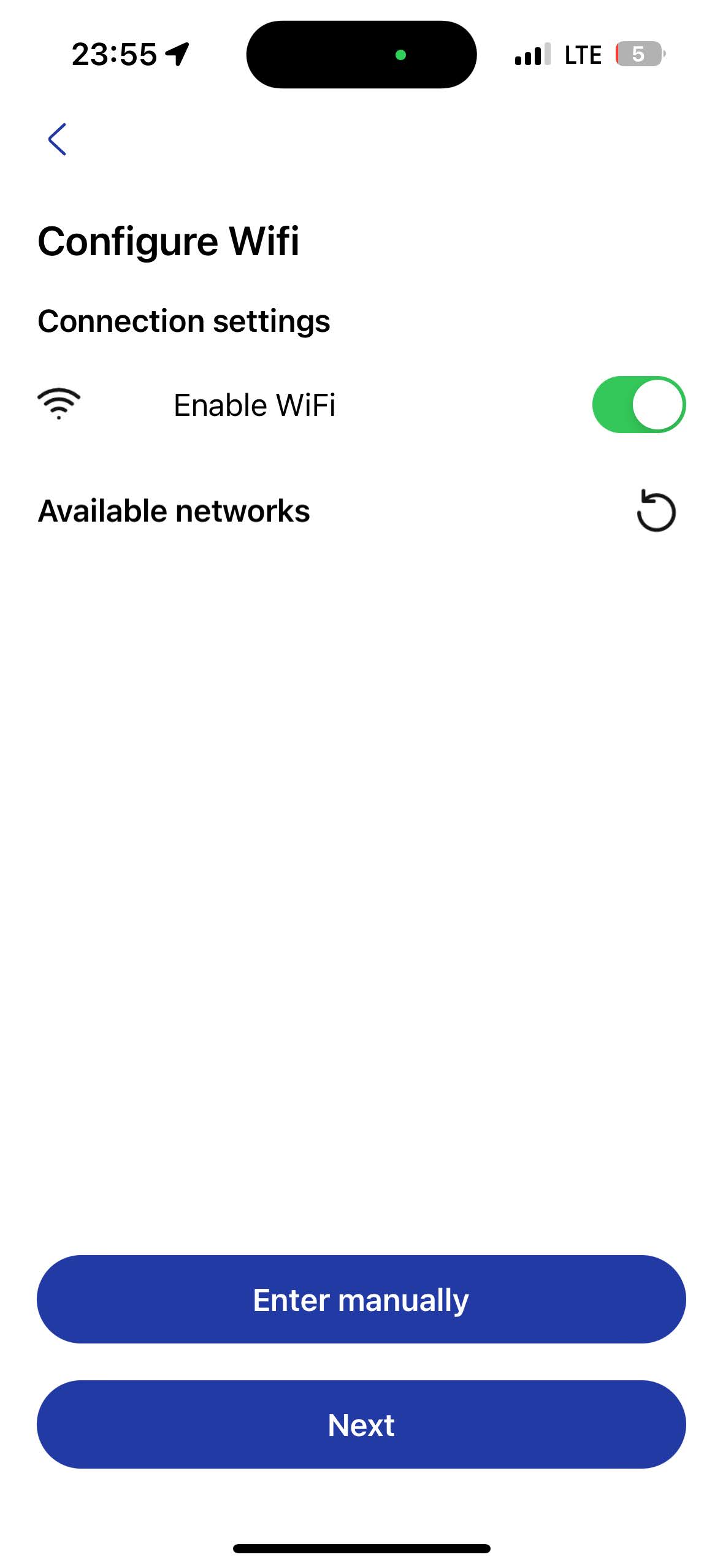

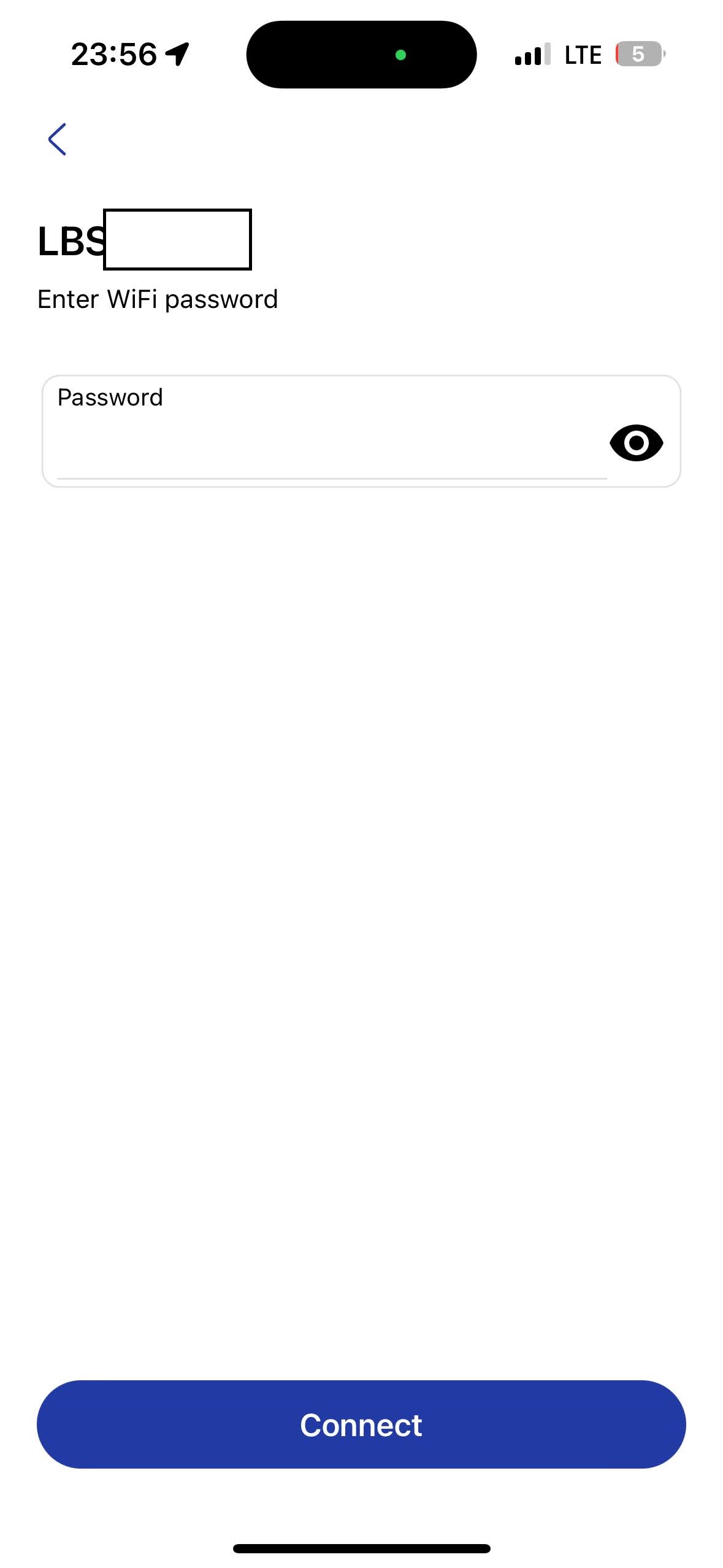

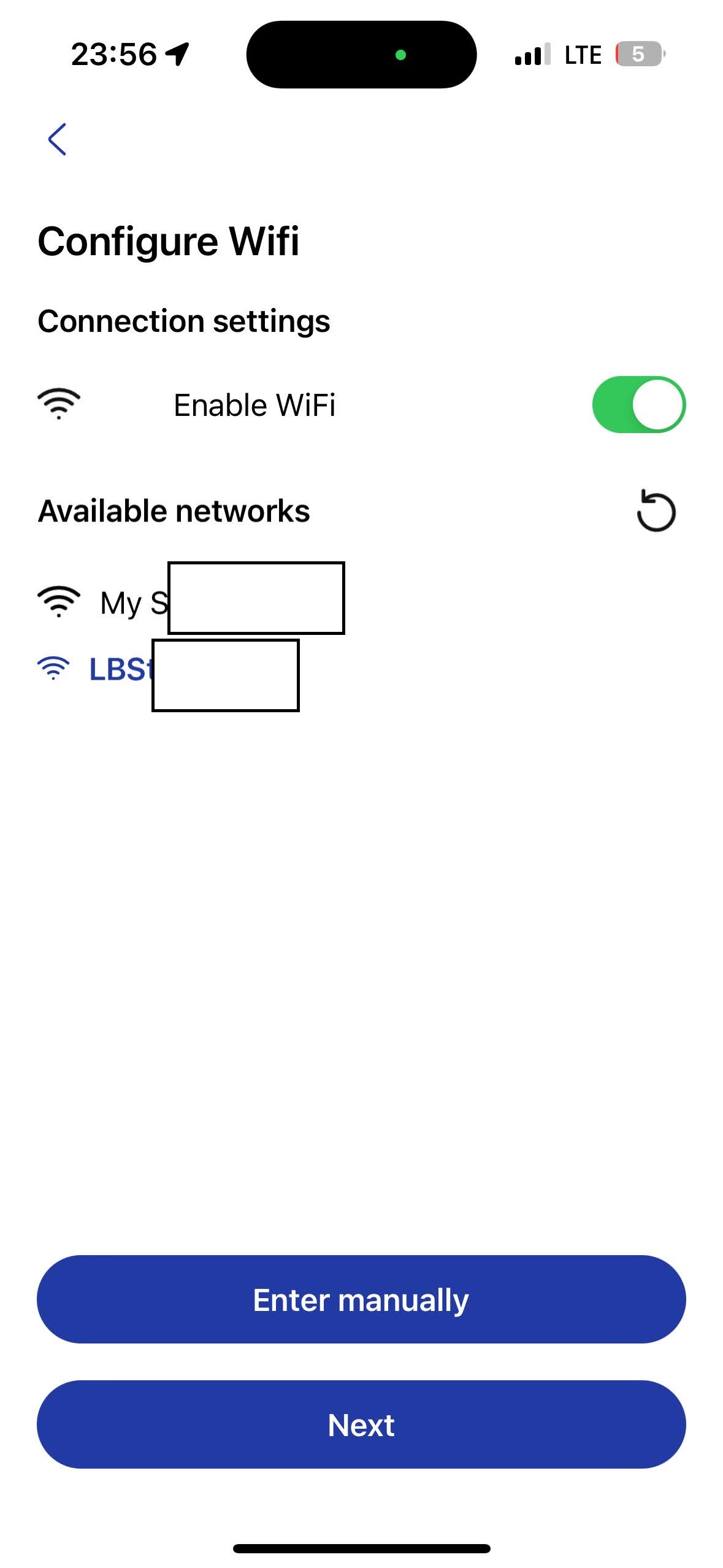

• WLAN konfigurieren (WLAN auswählen, beim WLAN-Netzwerk anmelden und Verbindung herstellen)

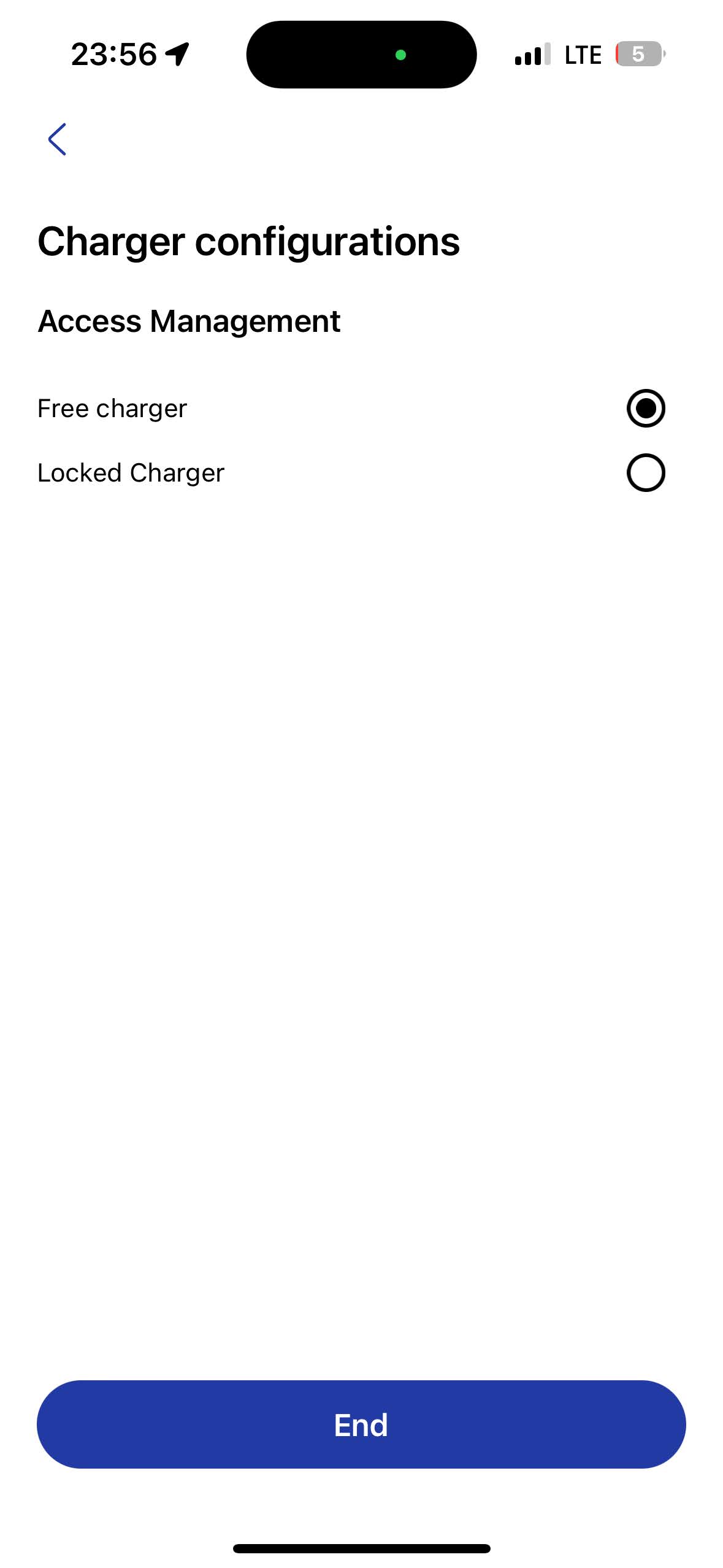

• Ladegerätkonfigurationen (der letzte Schritt)

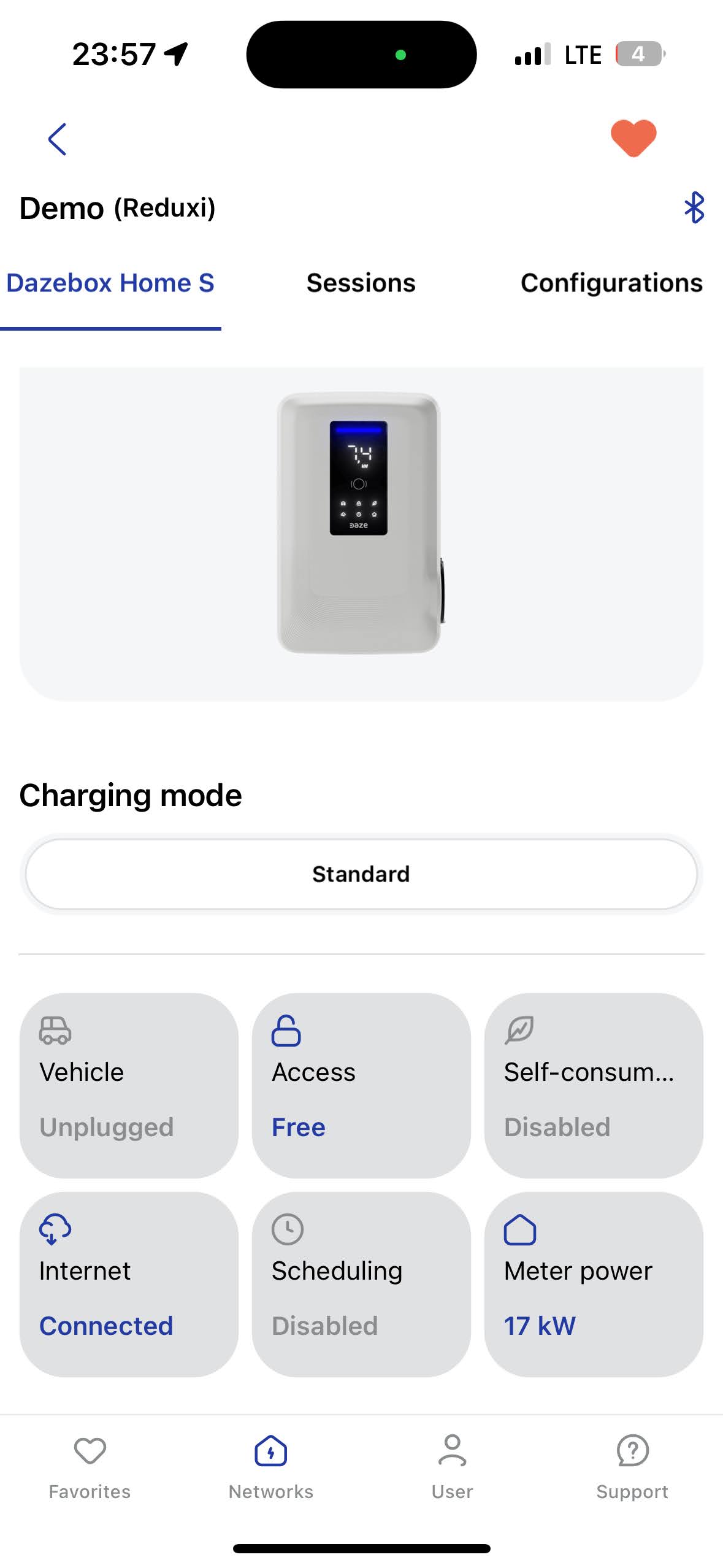

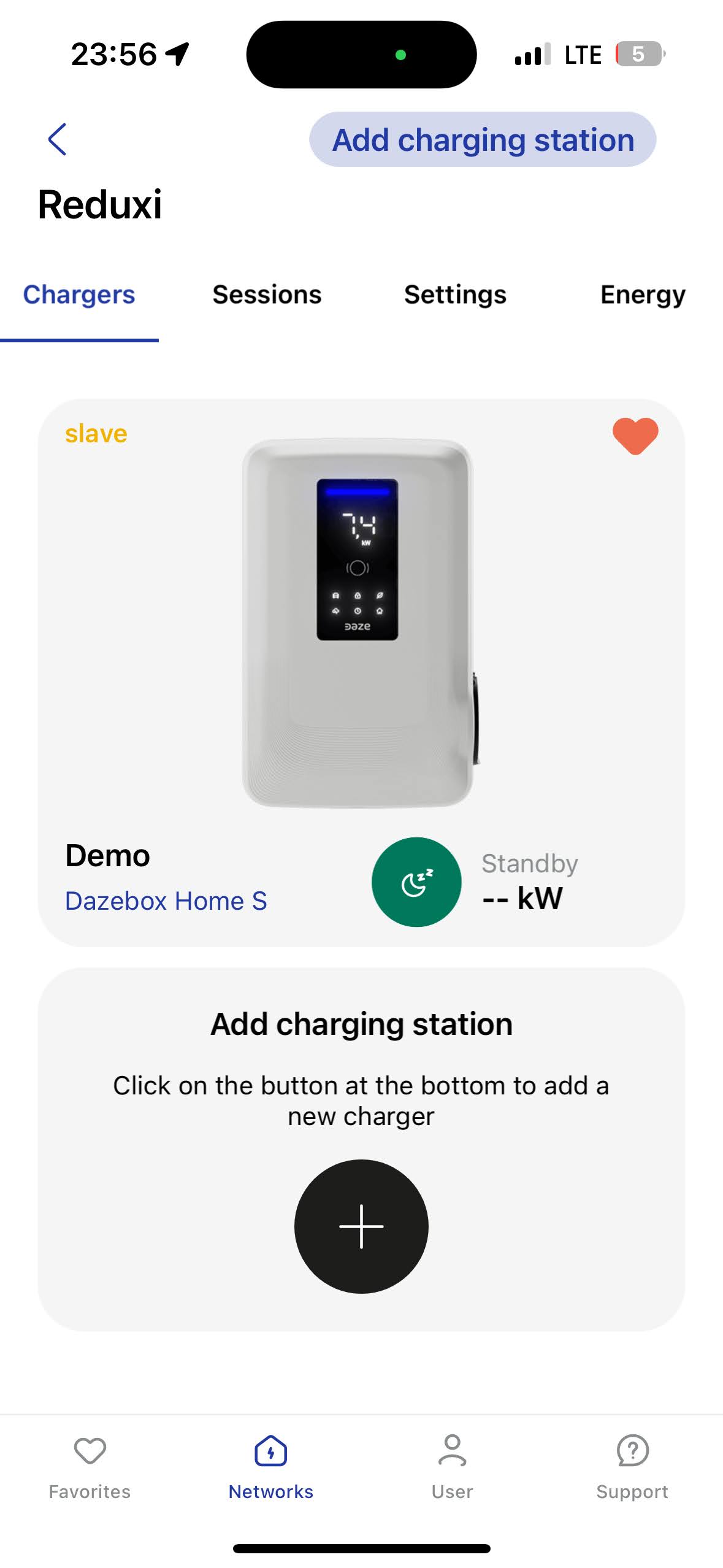

• Ladegerätmenü (neu hinzugefügtes Gerät)

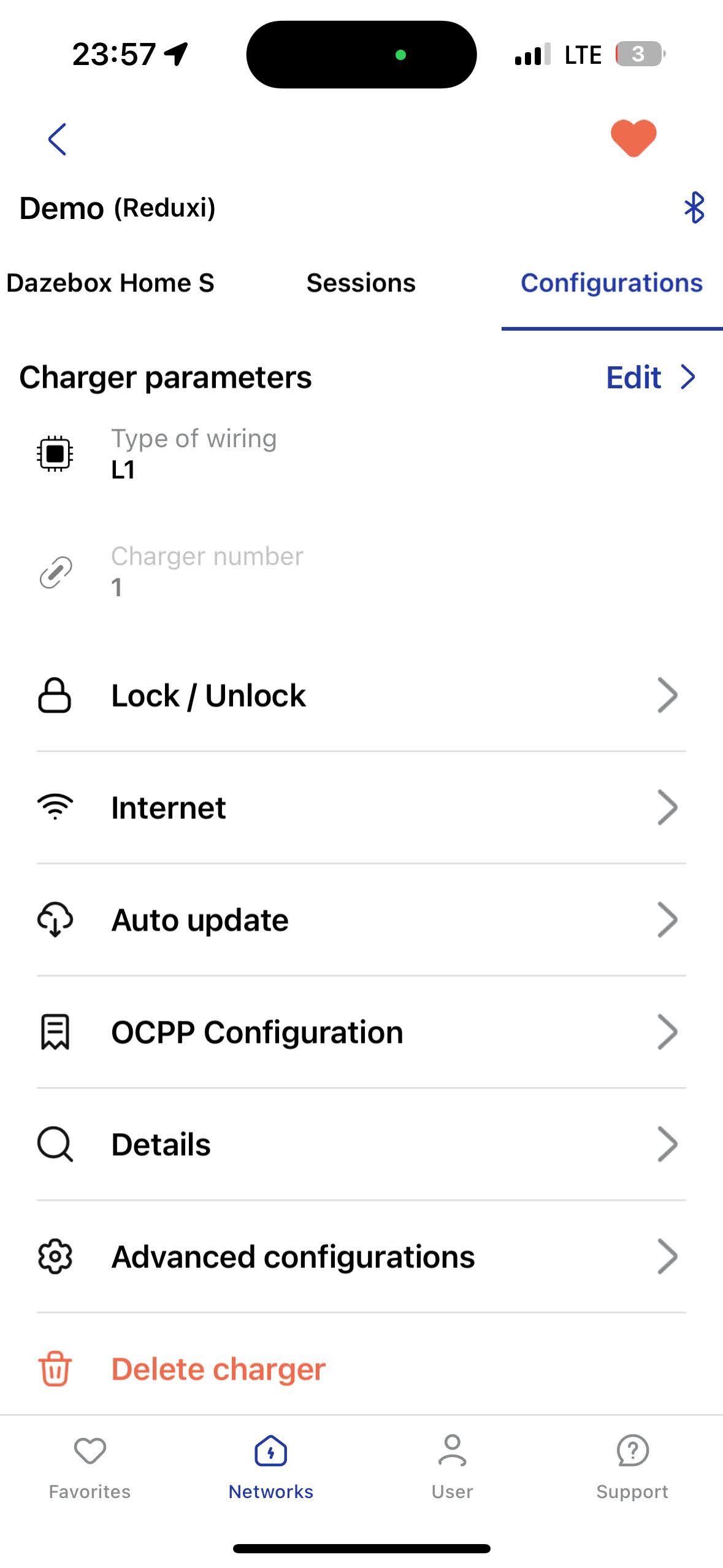

• Ladegerätparameter (zusätzliche Einstellungen)

2.2 Erhalten Sie die IP des Daze-Ladegeräts

Die DAZE-Anwendung bietet keine direkten Informationen zur IP-Adresse, daher müssen diese vom lokalen Router bezogen werden.

Eine Möglichkeit, die IP-Adresse für den Router und das DAZE-Ladegerät zu erhalten, ist mit Advanced IP Scanner.

Sobald die IP-Adresse des DAZE-Ladegeräts vorliegt, muss auf der Routerseite eine statische IP zugewiesen werden, um zukünftige Unstimmigkeiten zu vermeiden.

3. Modbus TCP/IP Kommunikation zwischen dem DAZE-Ladegerät und dem Reduxi-Controller

3.1 Gerät hinzufügen (DAZE-Ladegerät)

Melden Sie sich zunächst beim lokalen Reduxi-Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.

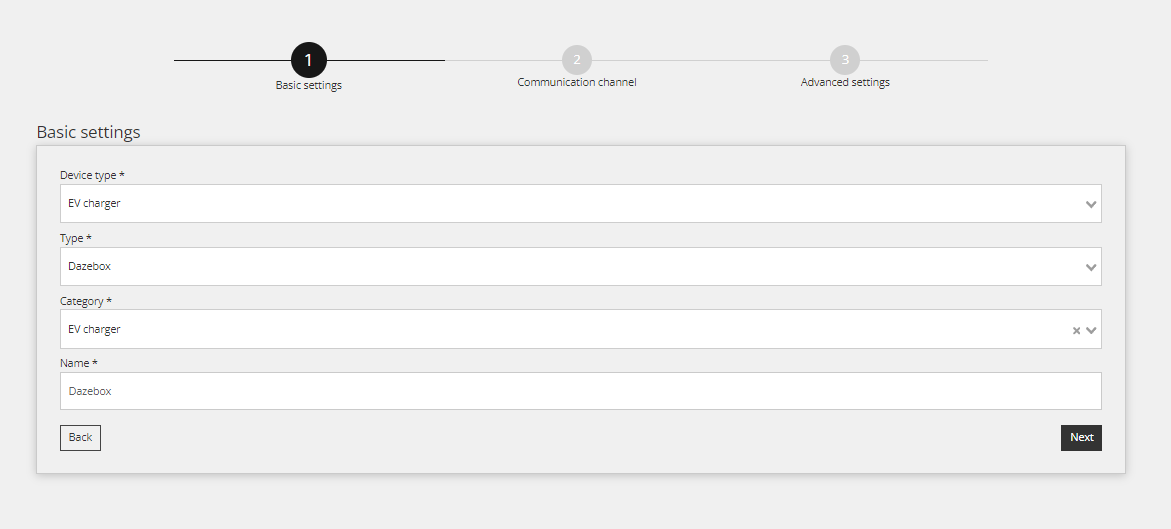

3.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten

Wählen Sie im ersten Schritt die Grundeinstellungen aus:

• Gerätetyp auswählen: EV-Ladegerät,
• Typ auswählen: Dazebox,
• und legen Sie den Namen fest.

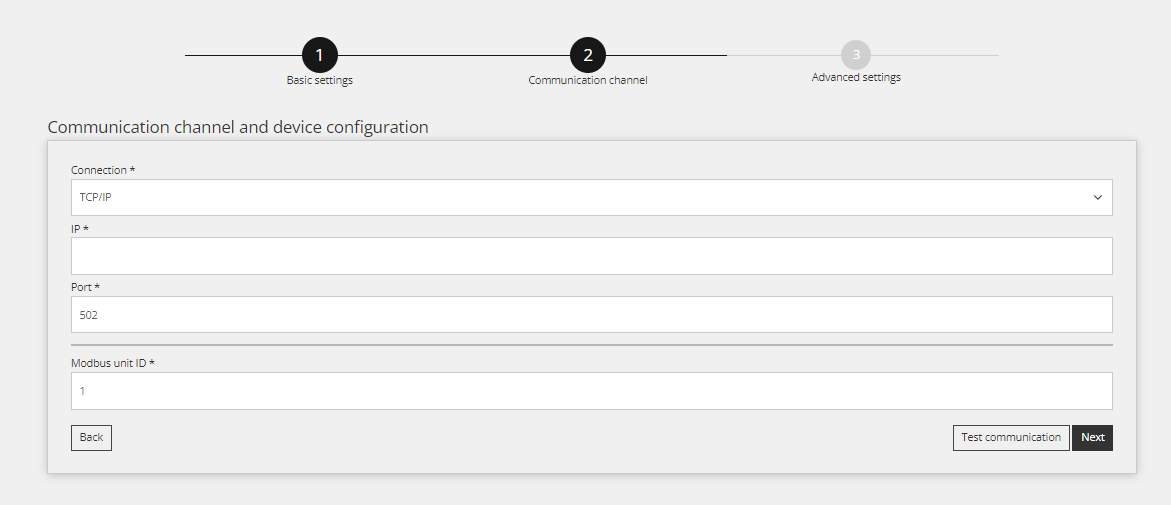

3.3 Gerätekonfiguration für Modbus TCP/IP

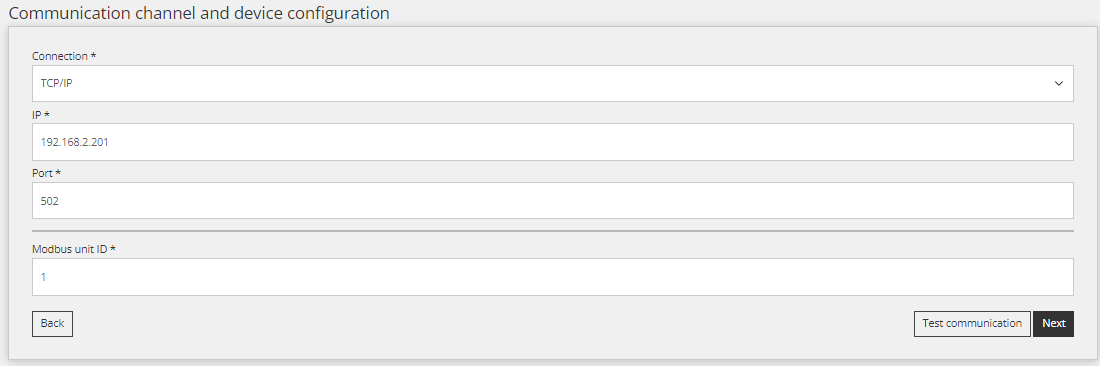

Der zweite Schritt wird für den Kommunikationskanal verwendet, damit die Modbus TCP/IP-Kommunikation ordnungsgemäß funktioniert. Geben Sie zunächst die erhaltene IP aus Punkt 2.2 ein und definieren Sie die Modbus-ID, die standardmäßig auf 1 eingestellt ist.

3.4 Testkommunikation

Um sicherzustellen, dass die Modbus TCP/IP-Kommunikation hergestellt ist, kann ein Kommunikationstest über die Schaltfläche „Kommunikation testen“ durchgeführt werden, die sich unten rechts nach allen Kommunikationskanalfeldern befindet.

Es gibt drei verschiedene Fälle einer Kommunikationsantwort.

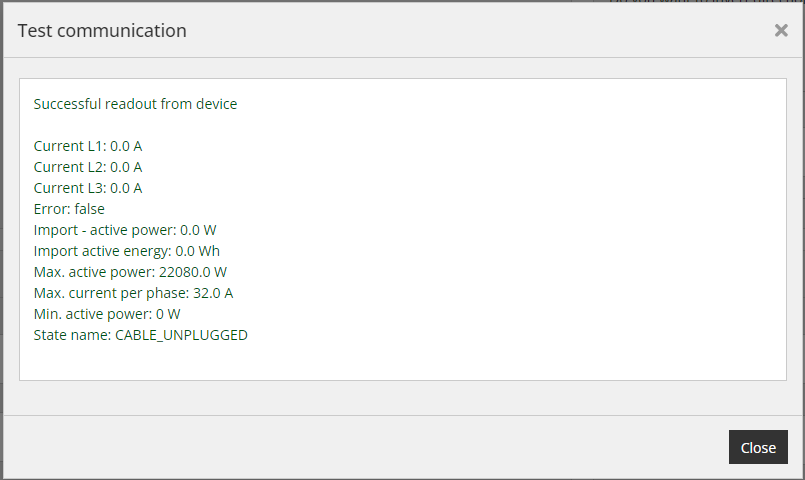

Fall 1: Die Kommunikation funktioniert einwandfrei.

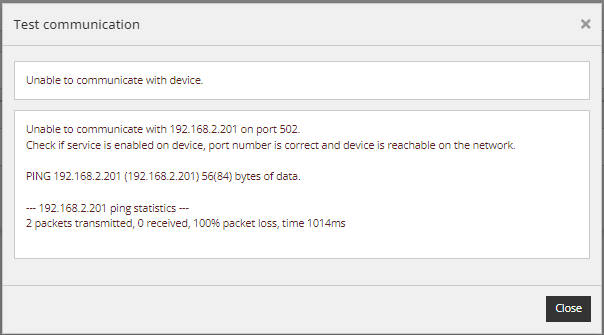

Fall 2: Keine Kommunikation mit dem Gerät über IP = 192.168.2.201 möglich, die IP des Geräts ist anders:

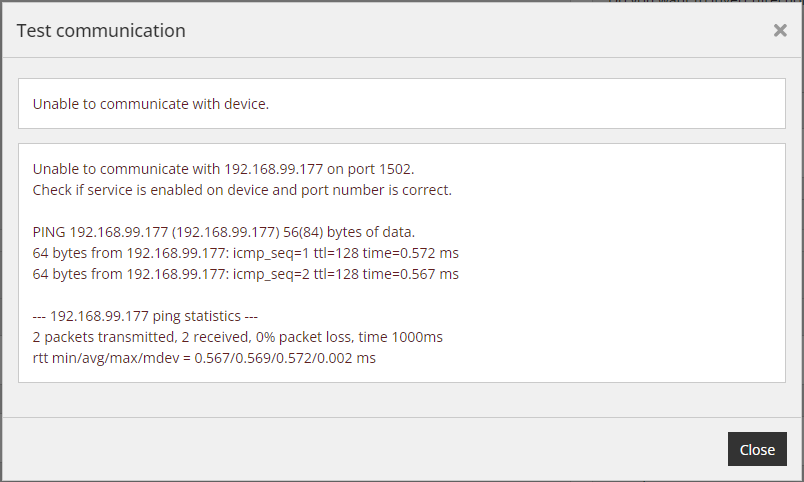

Fall 3: Der gewählte Port ist nicht korrekt, überprüfen Sie den Port für Modbus TCP/IP:

3.5 Standardparameter

Füllen Sie die erweiterten Einstellungen aus und wählen Sie die im Bild unten angezeigten Parameter aus. Die Einstellungen können je nach Standortanforderungen variieren. Wenn Sie fertig sind, klicken Sie auf Ihrem Bildschirm auf die Schaltfläche „Fertig“.

3.6 Messwerte vom Gerät

Der Zweck dieses Punktes besteht darin, zu zeigen, wie die Messwerte des Geräts überprüft werden. Dies erfolgt unter „Gerät/Letzte Messung“.

Sobald das Gerät erfolgreich über den Konfigurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxiüberwacht werden.
