Mehrstufige DLM-Ausführung
Reduxi-Strategien ermöglichen die DLM-Ausführung auf jeder Ebene der Installation, sorgen für Schutz und Flexibilität und tragen zu deutlichen Kostensenkungen bei.
1 Einführung
Mit dem wachsenden Bedarf an mehrstufigem DLM (dynamisches Lastmanagement) ermöglicht das Reduxi-System im Rahmen von Strategien eine Begrenzung auf jeder Ebene der Installation, also den Schutz der elektrischen Komponenten jedes Abzweigs vor Schäden.
2 Mehrstufiger DLM-Schutz
Ob ein mehrstufiger Schutz erreicht wird, hängt ganz von der jeweiligen Installation am Standort ab. Für jede neue Ebene von Abzweigen muss eine angepasste Strategie festgelegt werden, damit alle Sicherheitsbedingungen für eine korrekte Steuerung erfüllt sind.
2.1 Beispiel für mehrstufiges DLM im Reduxi-System
Es werden zwei Beispiele vorgestellt, die in der Praxis am häufigsten vorkommen.
2.1.1 Fall mit Smart Meter am Hauptnetzanschluss

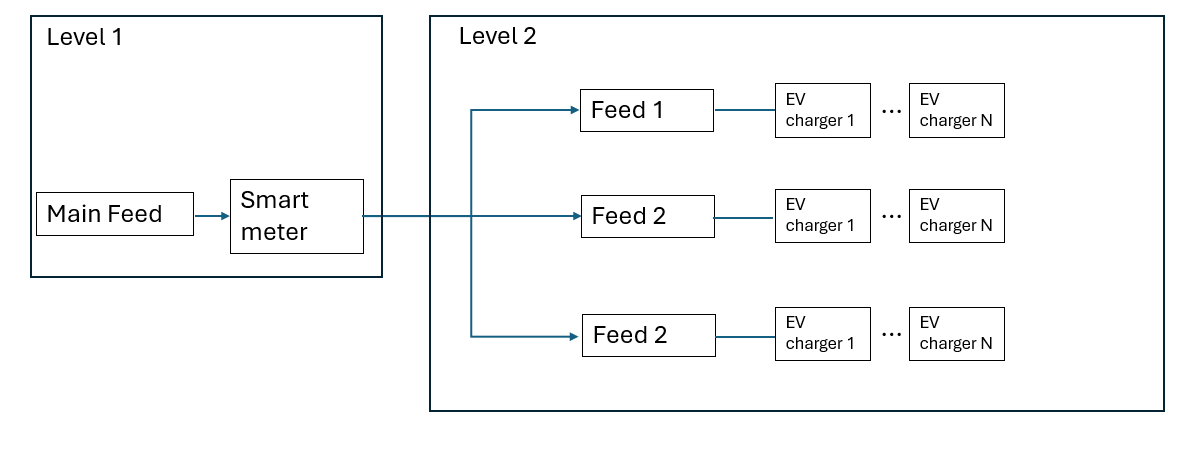

Das folgende Beispiel zeigt den Schaltplan einer zweistufigen Installation:
Textbeschreibung dieses Bildes
Diagramm auf weißem Hintergrund mit zwei großen umrandeten Kästen. Der linke Kasten mit der Beschriftung Level 1 enthält einen Kasten Main Feed mit einem Pfeil zu einem Kasten Smart meter. Der rechte Kasten mit der Beschriftung Level 2 enthält drei Zeilen. Eine Linie vom Smart meter führt nach rechts zu einer senkrechten Linie, die sich mit Pfeilen zu drei Kästen verzweigt: Feed 1, Feed 2, Feed 2 (der dritte Kasten ist als Feed 2 beschriftet). Jeder Feed-Kasten ist über eine Linie mit einem Kasten EV charger 1 verbunden, dann drei Punkte, dann ein Kasten EV charger N.
In diesem Beispiel werden die Messwerte des Smart Meters am Hauptabzweig erfasst, wobei ein einzelner Smart Meter den Verbrauch des gesamten Gebäudes erkennt und misst. Für die Nebenabzweige auf Ebene zwei werden die Messwerte direkt von den einzelnen EV-Ladegeräten bezogen (berechnet); die Summe der Leistung an den einzelnen EV-Ladegeräten dient dabei als "virtueller" Smart Meter für diesen Abzweig. Bitte beachten Sie (wichtig!), dass dieses Vorgehen nur gilt, wenn am Abzweig ausschließlich EV-Ladegeräte angeschlossen sind. Andernfalls sind die Messwerte ungenau.
So legen Sie die Strategien für dieses Beispiel fest:
- Zuerst muss die allgemeine Strategie festgelegt werden, die den Smart Meter und alle Ladegeräte umfasst:
Legen Sie im Reduxi Configurator im Rahmen der Strategien für den Reduxi Controller die gesteuerten Geräte (EV-Ladegeräte) und das Messgerät (Smart Meter) fest:

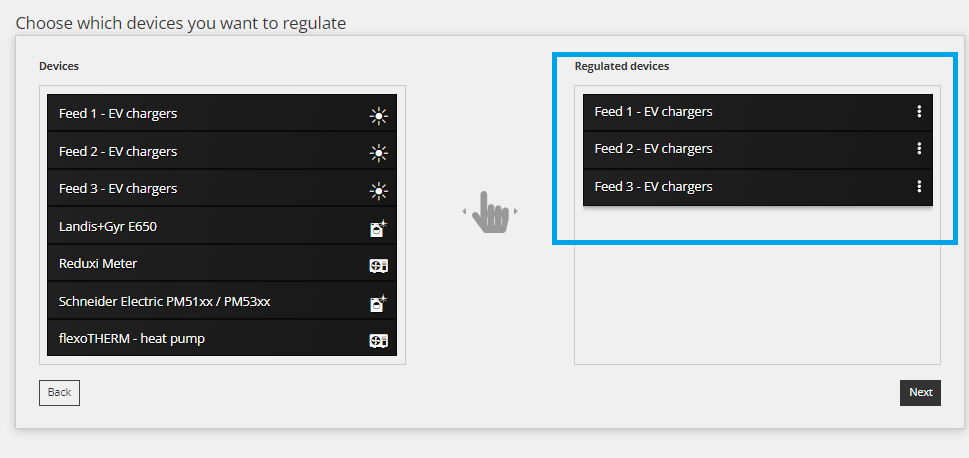

Gesteuertes Gerät (alle EV-Ladegeräte):
Textbeschreibung dieses Bildes
Screenshot eines Assistentenschritts im Reduxi Configurator (helles Design). Überschrift: Choose which devices you want to regulate. Linke Liste mit der Kopfzeile Devices und den Zeilen: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (Sonnen-Symbole), Landis+Gyr E650 (Zähler-Symbol mit Plus), Reduxi Meter (Geräte-Symbol), Schneider Electric PM51xx / PM53xx (Zähler-Symbol mit Plus), flexoTHERM - heat pump (Geräte-Symbol). In der Mitte ein graues Hand-Symbol mit Pfeilen nach links und rechts. Die rechte Liste mit der Kopfzeile Regulated devices, mit einem blauen Rechteckrahmen markiert, enthält drei Zeilen, jeweils mit einem Drei-Punkte-Menüsymbol: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Schaltflächen: Back unten links, Next unten rechts.

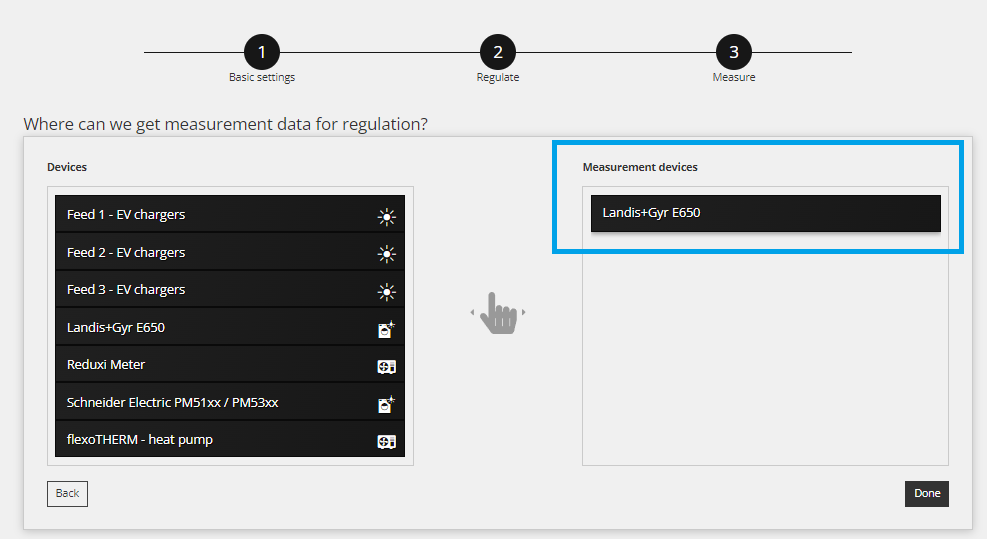

Messgerät (Smart Meter):
Textbeschreibung dieses Bildes
Screenshot eines Assistentenschritts im Reduxi Configurator (helles Design), Schritt 3 Measure. Schrittleiste mit drei schwarzen nummerierten Kreisen: 1 Basic settings, 2 Regulate, 3 Measure. Frage: Where can we get measurement data for regulation? Linke Liste mit der Kopfzeile Devices und den Zeilen: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (Sonnen-Symbole), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. In der Mitte ein graues Hand-Symbol mit Pfeilen nach links und rechts. Die rechte Liste mit der Kopfzeile Measurement devices, mit einem blauen Rechteckrahmen markiert, enthält eine Zeile: Landis+Gyr E650. Schaltflächen: Back unten links, Done unten rechts.

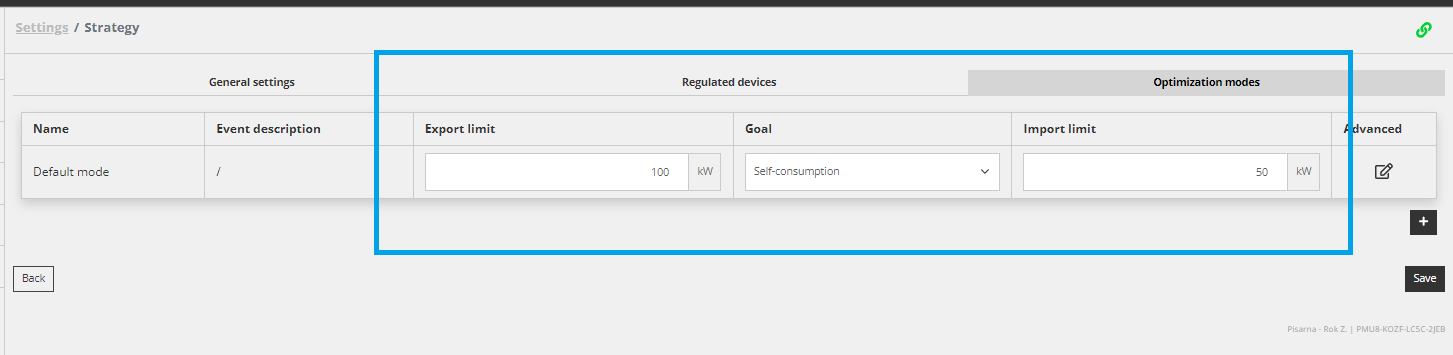

Legen Sie für die allgemeine Strategie ein Einspeise-/Bezugslimit fest:
Textbeschreibung dieses Bildes
Screenshot der Seite Reduxi Settings / Strategy mit ausgewähltem Tab "Optimization modes" (im Bild als "Optimzation modes" geschrieben). Tabs: General settings, Regulated devices, Optimzation modes (ausgewählt, grauer Hintergrund). Tabellenspalten: Name, Event description, Export limit, Goal, Import limit, Advanced. Eine Zeile: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (Dropdown); Import limit: 50 kW; Advanced: Bearbeiten-Symbol. Oben rechts ein grünes Verbindungssymbol und unter der Tabelle eine schwarze Plus-Schaltfläche. Ein blaues Rechteck markiert den Bereich über den Spalten Export limit, Goal und Import limit. Schaltflächen: Back (links), Save (rechts). Fußzeile unten rechts: Pisarna - (Name weggelassen) | PMU8-KOZF-LC5C-2JEB.
Mit der Definition der Strategie ist der allgemeine Fall abgedeckt, und der Reduxi Controller berechnet den Sollwert für die einzelnen E-Autos unter Beachtung der Grenzen des Hauptnetzanschlusses.
- Danach muss eine spezielle Strategie für den einzelnen Abzweig festgelegt werden:
Legen Sie im Reduxi Configurator im Rahmen der Strategien für den Reduxi Controller das gesteuerte Gerät (EV-Ladegeräte von Abzweig eins) und das Messgerät (EV-Ladegeräte an Abzweig eins) fest:

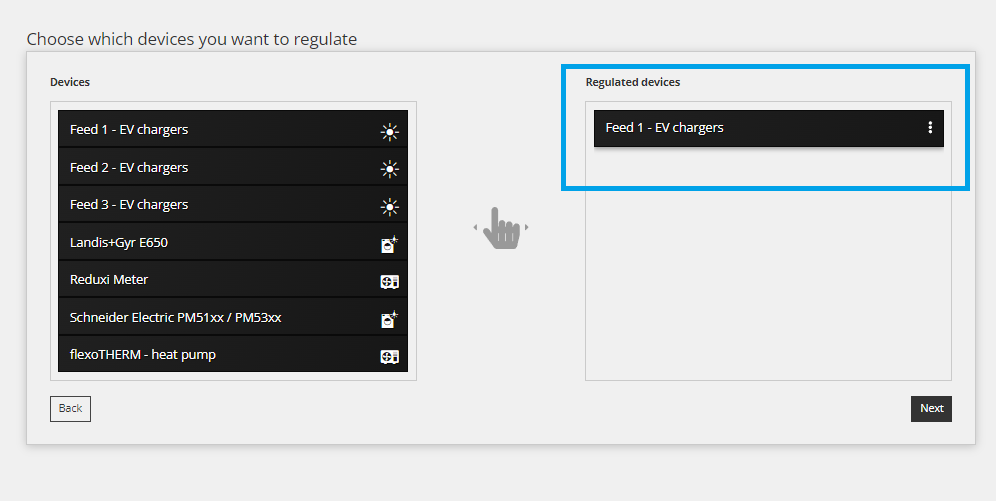

Gesteuertes Gerät (EV-Ladegeräte für Abzweig 1):
Textbeschreibung dieses Bildes
Screenshot des Schritts im Reduxi-Strategie-Assistenten zur Auswahl der geregelten Geräte. Überschrift: "Choose which devices you want to regulate". Das linke Feld "Devices" listet: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (jeweils mit einem sonnenähnlichen Symbol), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (jeweils mit einem zählerartigen Symbol). Zwischen den Feldern sitzt ein graues Hand-Symbol mit kleinen Pfeilen. Das rechte Feld "Regulated devices" enthält einen Eintrag: Feed 1 - EV chargers, mit einem Drei-Punkte-Menüsymbol. Ein blaues Rechteck hebt die Kopfzeile "Regulated devices" und diesen Eintrag hervor. Schaltflächen: Back (unten links), Next (unten rechts).

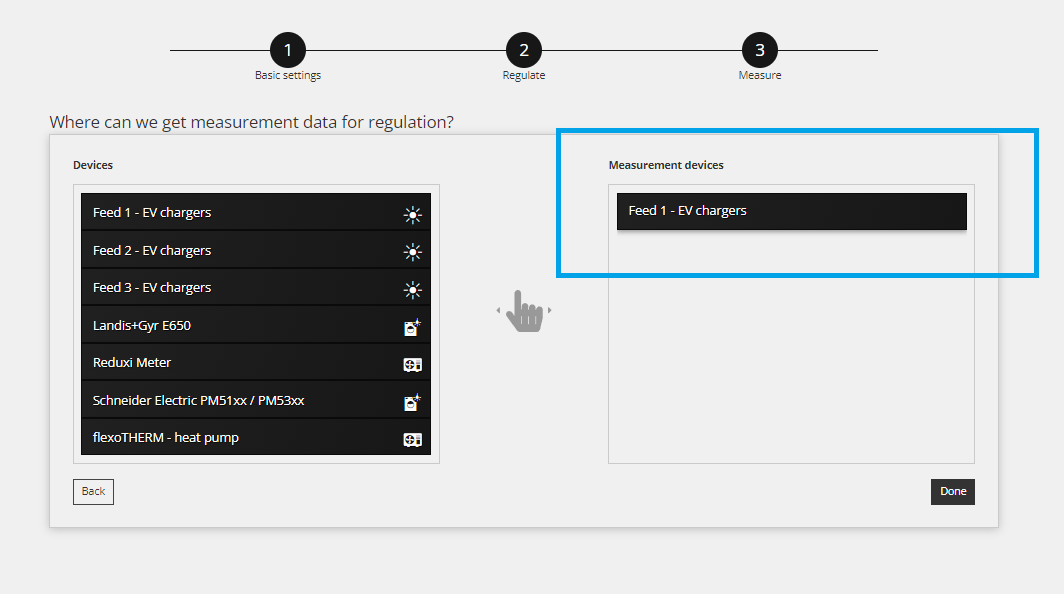

Messgerät (EV-Ladegeräte für Abzweig 1):
Textbeschreibung dieses Bildes
Screenshot des Schritts 3 von 3 im Reduxi-Strategie-Assistenten. Fortschrittsleiste mit Kreisen: 1 Basic settings, 2 Regulate, 3 Measure (3 ist der aktuelle Schritt). Überschrift: "Where can we get measurement data for regulation?". Das linke Feld "Devices" listet: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (sonnenähnliche Symbole), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Zwischen den Feldern sitzt ein graues Hand-Symbol mit kleinen Pfeilen. Das rechte Feld "Measurement devices" enthält einen Eintrag: Feed 1 - EV chargers. Ein blaues Rechteck hebt die Kopfzeile "Measurement devices" und diesen Eintrag hervor. Schaltflächen: Back (unten links), Done (unten rechts).

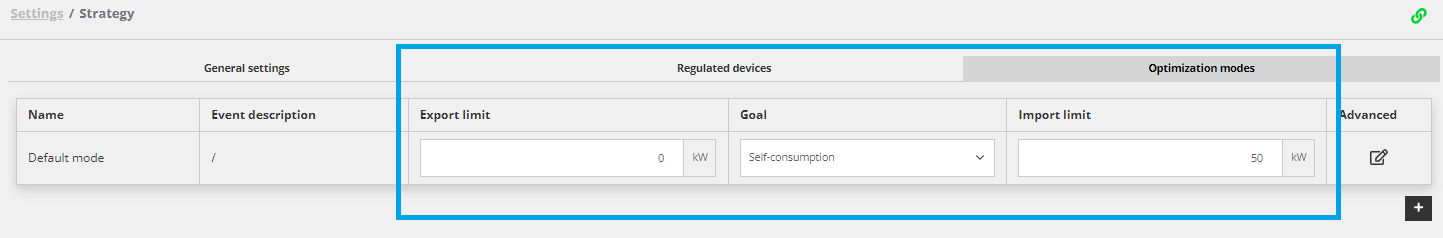

Legen Sie bei Bedarf ein Einspeise-/Bezugslimit für die spezielle Abzweig-Strategie fest:
Textbeschreibung dieses Bildes
Screenshot der Seite Strategy im Reduxi Configurator (helles Design). Brotkrumenpfad: Settings / Strategy. Oben rechts ein grünes Verbindungssymbol. Drei Tabs: General settings, Regulated devices (ausgewählt), Optimization modes (grau). Eine Tabelle mit den Spalten Name, Event description, Export limit, Goal, Import limit, Advanced. Eine Zeile: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (Dropdown); Import limit: 50 kW; Advanced: Bearbeiten-Symbol. Unter der Tabelle rechts eine schwarze Schaltfläche mit einem Plus-Zeichen. Ein blauer Rechteckrahmen umschließt die Spalten Export limit, Goal und Import limit zusammen mit dem Tab-Kopfbereich darüber.
Dasselbe Verfahren muss für die Abzweige 2 und 3 angewendet werden, sodass insgesamt vier Strategien definiert sind. Damit hat das Reduxi-System alle nötigen Informationen, um DLM sicher auszuführen. Beachten Sie, dass der Reduxi Controller für jedes EV-Ladegerät in Echtzeit zwei Sollwerte berechnet, die sich aus der jeweiligen Strategie ableiten, die das betreffende EV-Ladegerät enthält. Der Reduxi Controller übernimmt immer den niedrigeren Sollwert und sorgt so für maximalen Schutz.
2.1.2 Fall mit Smart Metern auf den unteren Ebenen

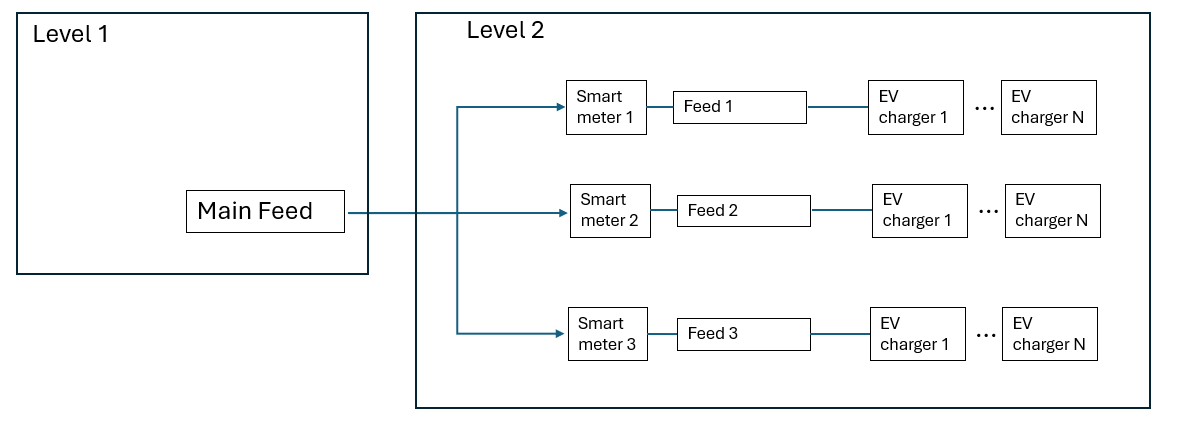

Das folgende Beispiel zeigt den Schaltplan einer zweistufigen Installation:
Textbeschreibung dieses Bildes
Diagramm auf weißem Hintergrund mit zwei großen umrandeten Kästen. Der linke Kasten mit der Beschriftung Level 1 enthält einen Kasten Main Feed. Eine Linie von Main Feed führt nach rechts in eine senkrechte Linie, die sich mit Pfeilen zu drei Kästen im rechten Kasten mit der Beschriftung Level 2 verzweigt: Smart meter 1, Smart meter 2, Smart meter 3. Jeder Smart-meter-Kasten ist über eine Linie mit einem Kasten Feed 1, Feed 2 beziehungsweise Feed 3 verbunden. Jeder Feed-Kasten ist über eine Linie mit einem Kasten EV charger 1 verbunden, dann drei Punkte, dann ein Kasten EV charger N.
In diesem Beispiel werden die Messwerte der Smart Meter an den Abzweigen der unteren Ebene erfasst, wobei drei Smart Meter den Verbrauch der einzelnen Abzweige erkennen und messen. Um die Messwerte des Hauptabzweigs zu erhalten (zu berechnen), werden die Verbräuche der unteren Abzweige addiert; die Summe dient als "virtueller" Netz-Smart-Meter.
So legen Sie die Strategien für dieses Beispiel fest:
- Zuerst muss die allgemeine Strategie festgelegt werden, die einen "virtuellen" Smart Meter als Summe der drei Smart Meter der unteren Ebene und alle EV-Ladegeräte umfasst.
Legen Sie im Reduxi Configurator im Rahmen der Strategien für den Reduxi Controller das gesteuerte Gerät (alle EV-Ladegeräte) und das Messgerät ("virtueller" Smart Meter) fest:
Gesteuertes Gerät (alle EV-Ladegeräte):
Textbeschreibung dieses Bildes
Screenshot eines Assistentenschritts im Reduxi Configurator (helles Design). Überschrift: Choose which devices you want to regulate. Linke Liste mit der Kopfzeile Devices und den Zeilen: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (Sonnen-Symbole), Landis+Gyr E650 (Zähler-Symbol mit Plus), Reduxi Meter (Geräte-Symbol), Schneider Electric PM51xx / PM53xx (Zähler-Symbol mit Plus), flexoTHERM - heat pump (Geräte-Symbol). In der Mitte ein graues Hand-Symbol mit Pfeilen nach links und rechts. Die rechte Liste mit der Kopfzeile Regulated devices, mit einem blauen Rechteckrahmen markiert, enthält drei Zeilen, jeweils mit einem Drei-Punkte-Menüsymbol: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Schaltflächen: Back unten links, Next unten rechts.

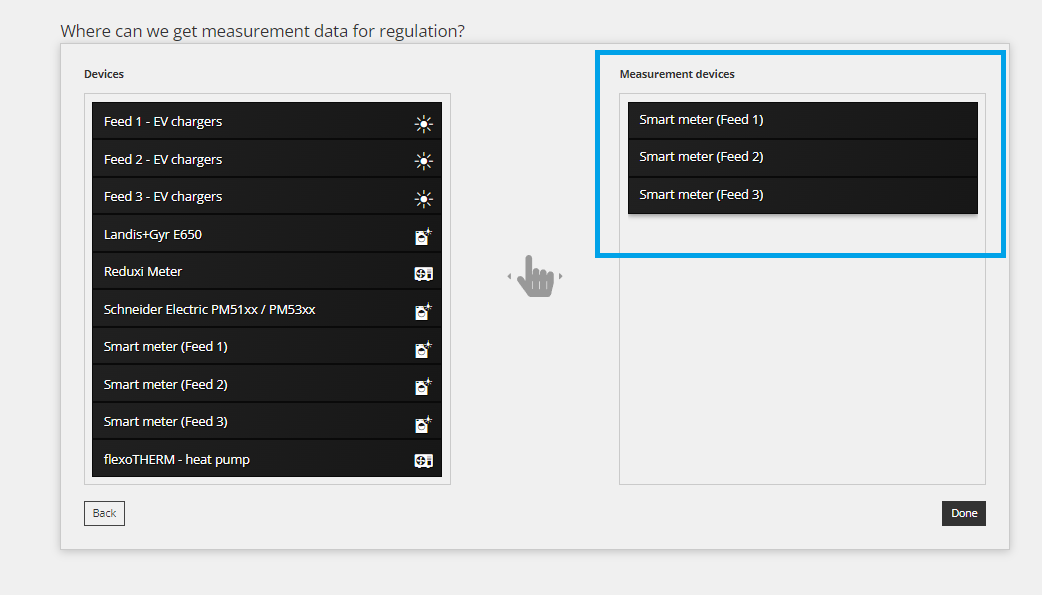

Messgerät (virtueller Smart Meter):
Textbeschreibung dieses Bildes
Screenshot eines Assistenten im Reduxi Configurator (helles Design). Frage: Where can we get measurement data for regulation? Linke Liste mit der Kopfzeile Devices und den Zeilen: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (Sonnen-Symbole), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3), flexoTHERM - heat pump. In der Mitte ein graues Hand-Symbol mit Pfeilen nach links und rechts. Die rechte Liste mit der Kopfzeile Measurement devices, mit einem blauen Rechteckrahmen markiert, enthält drei Zeilen: Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3). Schaltflächen: Back unten links, Done unten rechts.
Legen Sie für die allgemeine Strategie ein Einspeise-/Bezugslimit fest:
Textbeschreibung dieses Bildes
Screenshot der Seite Reduxi Settings / Strategy mit ausgewähltem Tab "Optimization modes" (im Bild als "Optimzation modes" geschrieben). Tabs: General settings, Regulated devices, Optimzation modes (ausgewählt, grauer Hintergrund). Tabellenspalten: Name, Event description, Export limit, Goal, Import limit, Advanced. Eine Zeile: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (Dropdown); Import limit: 50 kW; Advanced: Bearbeiten-Symbol. Oben rechts ein grünes Verbindungssymbol und unter der Tabelle eine schwarze Plus-Schaltfläche. Ein blaues Rechteck markiert den Bereich über den Spalten Export limit, Goal und Import limit. Schaltflächen: Back (links), Save (rechts). Fußzeile unten rechts: Pisarna - (Name weggelassen) | PMU8-KOZF-LC5C-2JEB.
- Danach muss eine spezielle Strategie für den einzelnen Abzweig festgelegt werden:
Legen Sie im Reduxi Configurator im Rahmen der Strategien für den Reduxi Controller die gesteuerten Geräte (EV-Ladegeräte von Abzweig eins) und die Messgeräte (EV-Ladegeräte an Abzweig eins) fest:
Gesteuertes Gerät (Smart Meter von Abzweig 1):
Textbeschreibung dieses Bildes
Screenshot des Schritts im Reduxi-Strategie-Assistenten zur Auswahl der geregelten Geräte. Überschrift: "Choose which devices you want to regulate". Das linke Feld "Devices" listet: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (jeweils mit einem sonnenähnlichen Symbol), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (jeweils mit einem zählerartigen Symbol). Zwischen den Feldern sitzt ein graues Hand-Symbol mit kleinen Pfeilen. Das rechte Feld "Regulated devices" enthält einen Eintrag: Feed 1 - EV chargers, mit einem Drei-Punkte-Menüsymbol. Ein blaues Rechteck hebt die Kopfzeile "Regulated devices" und diesen Eintrag hervor. Schaltflächen: Back (unten links), Next (unten rechts).

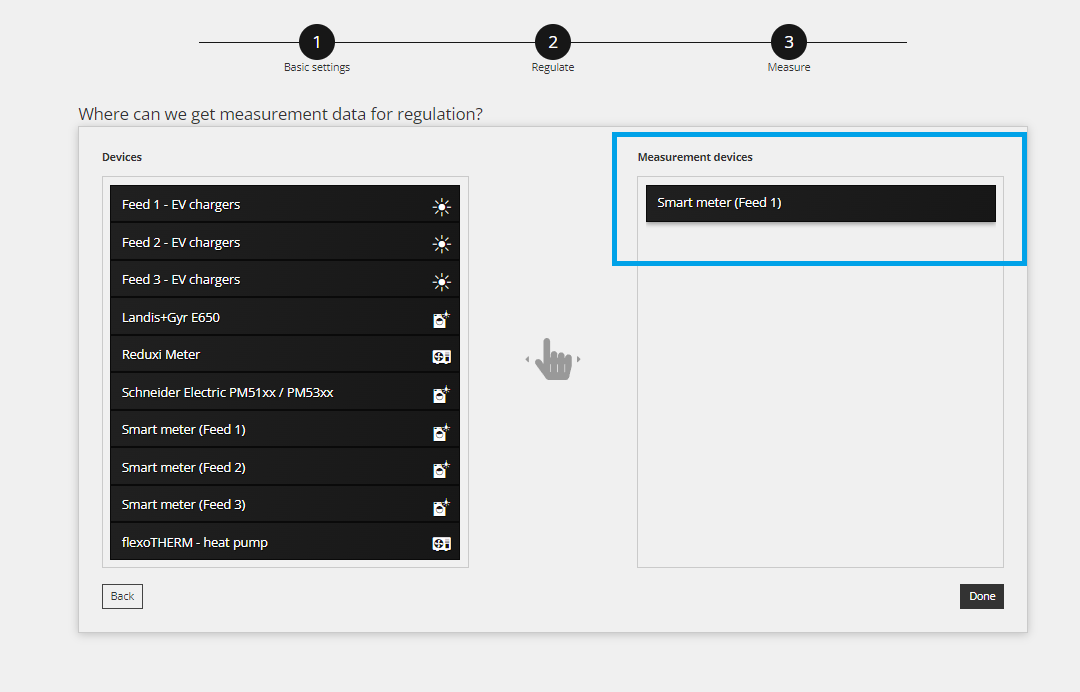

Messgerät (EV-Ladegeräte für Abzweig 1):
Textbeschreibung dieses Bildes
Screenshot eines Assistenten im Reduxi Configurator (helles Design), Schritt 3 Measure. Schrittleiste mit drei schwarzen nummerierten Kreisen: 1 Basic settings, 2 Regulate, 3 Measure. Frage: Where can we get measurement data for regulation? Linke Liste mit der Kopfzeile Devices und den Zeilen: Feed 1 - EV chargers (Sonnen-Symbol), Feed 2 - EV chargers (Sonnen-Symbol), Feed 3 - EV chargers (Sonnen-Symbol), Landis+Gyr E650 (Zähler-Symbol mit Plus), Reduxi Meter (Geräte-Symbol), Schneider Electric PM51xx / PM53xx (Zähler-Symbol mit Plus), Smart meter (Feed 1) (Zähler-Symbol mit Plus), Smart meter (Feed 2) (Zähler-Symbol mit Plus), Smart meter (Feed 3) (Zähler-Symbol mit Plus), flexoTHERM - heat pump (Geräte-Symbol). In der Mitte ein graues Hand-Symbol mit Pfeilen nach links und rechts. Die rechte Liste mit der Kopfzeile Measurement devices, mit einem blauen Rechteckrahmen markiert, enthält eine Zeile: Smart meter (Feed 1). Schaltflächen: Back unten links, Done unten rechts.
Legen Sie bei Bedarf ein Einspeise-/Bezugslimit für die spezielle Abzweig-Strategie fest:
Textbeschreibung dieses Bildes
Screenshot der Seite Strategy im Reduxi Configurator (helles Design). Brotkrumenpfad: Settings / Strategy. Oben rechts ein grünes Verbindungssymbol. Drei Tabs: General settings, Regulated devices (ausgewählt), Optimization modes (grau). Eine Tabelle mit den Spalten Name, Event description, Export limit, Goal, Import limit, Advanced. Eine Zeile: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (Dropdown); Import limit: 50 kW; Advanced: Bearbeiten-Symbol. Unter der Tabelle rechts eine schwarze Schaltfläche mit einem Plus-Zeichen. Ein blauer Rechteckrahmen umschließt die Spalten Export limit, Goal und Import limit zusammen mit dem Tab-Kopfbereich darüber.
Dasselbe Verfahren muss für die Abzweige 2 und 3 angewendet werden, sodass insgesamt vier Strategien definiert sind. Damit hat das Reduxi-System alle nötigen Informationen, um DLM sicher auszuführen. Beachten Sie, dass der Reduxi Controller für jedes EV-Ladegerät in Echtzeit zwei Sollwerte berechnet, die sich aus der jeweiligen Strategie ableiten, die das betreffende EV-Ladegerät enthält. Der Reduxi Controller übernimmt immer den niedrigeren Sollwert und sorgt so für maximalen Schutz.
Weitere Informationen finden Sie über den Link zum Reduxi Configurator.
Zur Visualisierung der vom Gerät erfassten Daten wird die Cloud-Anwendung verwendet: Reduxi Cloud.
