SG-Kontakte regeln die Mitsubishi Ecodan-Wärmepumpe über das Reduxi-Gateway mit Hilfe von Relaisausgangssignalen. Durch den Einsatz flexibler Wärmepumpen können wir die Stromkosten um 30 % senken.
1. Komponenten zur Herstellung einer Verbindung zwischen dem Reduxi-Regler und der Wärmepumpe Mitsubishi Ecodan.
Um die Verbindung zwischen dem Reduxi-Regler und der Mitsubishi Ecodan-Wärmepumpe herzustellen, benötigt der Benutzer:
- Reduxi-Steuerung
- Reduxi Gateway Gerät mit 3x (30:1A) Stromsensoren (CTs)
Für die Inbetriebnahme der Wärmepumpen-Betriebsarten muss zunächst das Reduxi-Gateway-Gerät am Reduxi-Regler hinzugefügt (angeschlossen) werden. Die Verbindung kann drahtlos (WLAN) oder drahtgebunden über ein UTP-Kabel (LAN) hergestellt werden. Mehr über die Verbindung finden Sie unter the Gateway to Controller connection. Das Reduxi Gateway-Gerät enthält auch 3x(30:1A) Stromsensoren (Transformator), die zur Messung des elektrischen Stroms (d.h. der Leistung) für jede Phase der Wärmepumpe verwendet werden. Zusätzlich werden zwei Relaisausgänge zur Erzeugung von Signalen an SG-ready-Kontakte verwendet, die die Betriebsarten der Wärmepumpe beeinflussen.
2. Ein Reduxi-Gateway-Gerät mit dem lokalen Internet-Netzwerk verbinden
Nachfolgend sehen Sie eine symbolische Darstellung der gesamten Verbindung vom Reduxi-Regler zur Wärmepumpe:
Für weitere Informationen über den Anschluss eines Reduxi Gateways folgen Sie bitte dem Link: Wie konfiguriere ich ein Reduxi Gatway.
3. Anschluss von Reduxi GW-Geräterelais an SG-ready-Kontakte einer Wärmepumpe

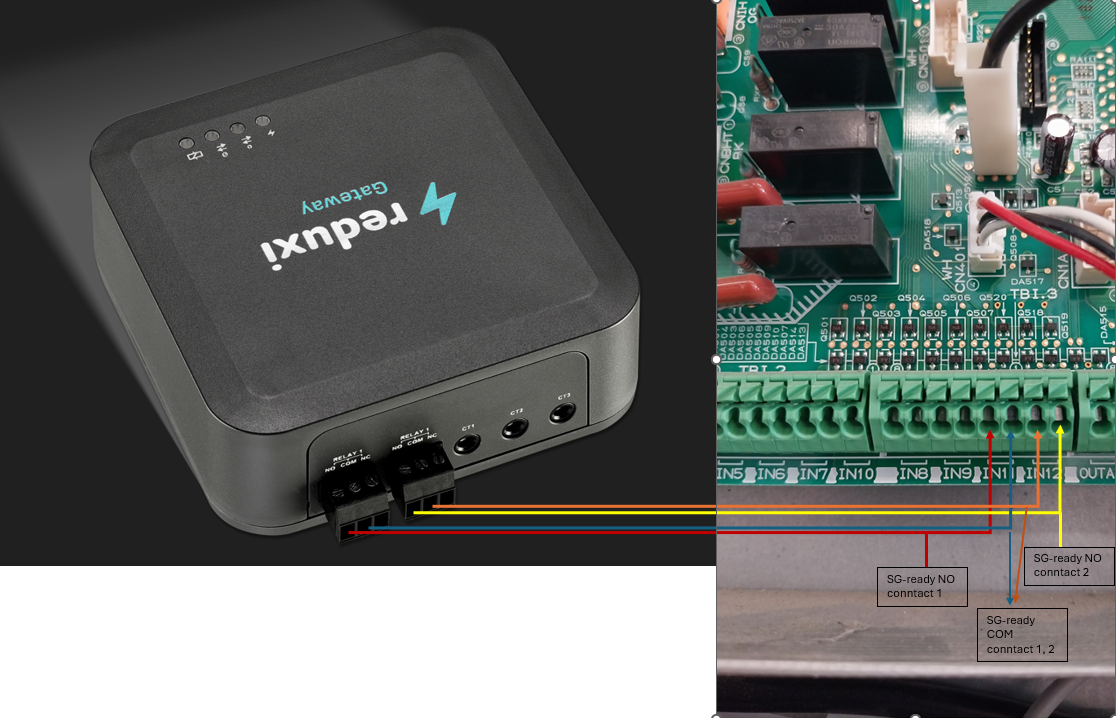

Um die Relais des Reduxi-Gateways physikalisch mit den SG-ready-Kontakten der Wärmepumpe zu verbinden, ist es wichtig, die genaue Position der SG-ready-Kontakte auf der Platine der Wärmepumpe zu bestimmen. In der folgenden Abbildung sind die genauen Positionen der SG-Ready-Kontakte auf der Platine der Mitsubishi Ecodan-Wärmepumpe und ihre genauen Verbindungen zum Reduxi-Gateway-Gerät dargestellt.
Bitte beachten: Das Reduxi-Gateway erlaubt die Verwendung von Relaisausgängen, die dauerhaft geschlossen " Normalerweise geschlossen - NC " oder geöffnet " Normalerweise Geöffnet - NO ", wohingegen wir im Falle des Wärme Mitsubishi Ecodan NO Kontakte.

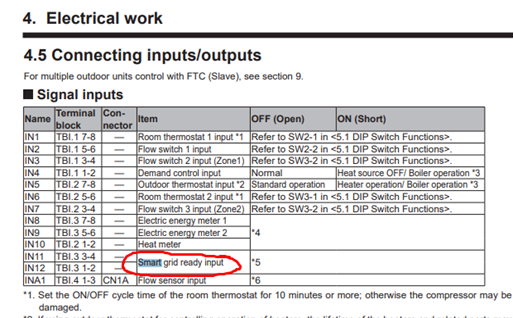

Die Zusatztabelle für die Spezifikation von DMS-fähigen Kontakten:
4. Reduxi Gateway Gerät als Zähler mit Stromsensoren
Die Stromsensoren (CTs) sind im Lieferumfang des Reduxi-Gateways enthalten und müssen an drei Eingänge für jede Phase angeschlossen werden, wie in der Abbildung unten dargestellt.
Der Stromsensor erfasst die einzelnen Phasen (L1, L2, L3) der Wärmepumpe, siehe Abbildung unten:
5. Hinzufügen einer Wärmepumpe als neues Gerät im Reduxi-Konfigurator
Um eine neue Wärmepumpe als Gerät hinzuzufügen oder ein bestehendes Gerät zu bearbeiten, führen Sie bitte die folgenden Schritte aus, die in den einzelnen Punkten unten beschrieben werden.
5.1 Hinzufügen eines Geräts
Loggen Sie sich lokal ein in dem Reduxi-Konfigurator Anwendung auf der Steuerung an und drücken Sie die Schaltfläche Gerät hinzufügen.
5.2 Wählen Sie das Gerät, das Sie hinzufügen möchten
Im ersten Schritt wählen Sie die grundlegenden Parameter des Geräts aus, das Sie hinzufügen möchten:
- Gerätetyp: HLK,
- Typ: Redxi Messgerät
- Name: Geben Sie den Namen des Geräts an.
5.3 Grundeinstellungen
5.4 Kommunikationskanal
Der erste Teil der Einrichtung des Kommunikationskanals ist für die Verbindung zwischen dem Reduxi-Gateway und dem Reduxi-Controller vorgesehen. Füllen Sie die Felder aus, wie in der Abbildung unten gezeigt (automatisch ausgefüllt).

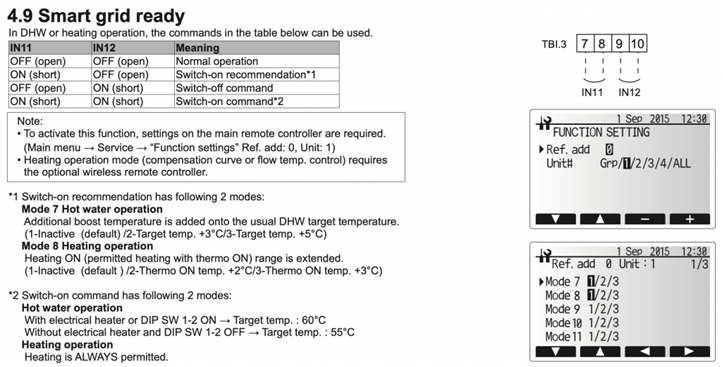

Logik der Kombination von SG-Bereitschaftssignalen:
Der zweite Teil des Kommunikationskanals ist für die aktuellen Sensoreinstellungen des Reduxi-Gateways bestimmt, wobei wir für alle aktuellen Sensoren "Auto detect from gateway" wählen.
| ON (Normal operation) | BOOST (Switch-on command*2) | ECO (Switch-on recommendation*1) | OFF (Switch-on command) |
| Relay 1 / IN11 = OFF | Relay 1 / IN11 = ON | Relay 1 / IN11 = ON | Relay 1 / IN11 = OFF |
| Relay 2 / IN12= OFF | Relay 2 / IN12= ON | Relay 2 / IN12= OFF | Relay 2 / IN12 = ON |

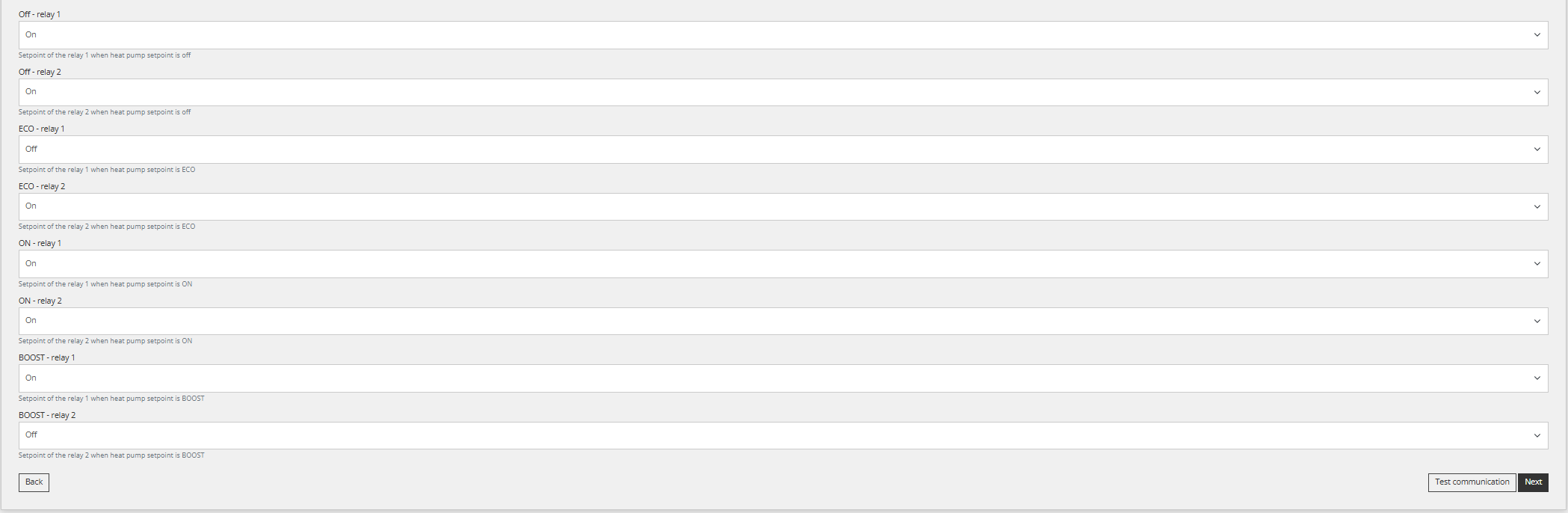

Die Logik der Relaissignalkombination auf dem Reduxi GW-Gerät:
5.5 Kommunikationstest
Der Kommunikationstest wird mit Hilfe der Schaltfläche "Test communication" durchgeführt, die sich rechts unten hinter allen Parameterfeldern des Kommunikationskanals befindet.
Der Kommunikationstest kann zwei Antworten liefern:
1. Die Kommunikation funktioniert einwandfrei, siehe Bild unten:
2. Die Kommunikation funktioniert nicht richtig, siehe Bild unten:
5.6 Erweiterte Einstellungen
Die erweiterte Einstellung ist willkürlich und hängt von den spezifischen Anforderungen des Ortes ab, an dem der Reduxi-Controller installiert ist. Nachdem Sie alle erweiterten Einstellungen vorgenommen haben, drücken Sie unten rechts auf die Schaltfläche "Fertig".
5.7 Letzte Messungen
Nachdem die Kommunikation mit dem Gerät erfolgreich hergestellt wurde, können wir als zusätzlichen Test die Werte auf dem Gerät überprüfen. Dies geschieht durch Anklicken der Geräteauswahl auf dem Startbildschirm, wo wir in der Baumstruktur die neue Wärmepumpe hinzufügen wählen.
Wenn das Gerät durch eine Strategie verwaltet werden soll, muss der Verwaltungsmodus auf "Automatisch" eingestellt werden. Wenn wir jedoch in den manuellen Modus wechseln, können wir den Betrieb verschiedener Zustände testen.
Nach dem erfolgreichen Hinzufügen des Geräts und der Überprüfung der Werte kann das Gerät über die Reduxi-Anwendung kontrolliert und gesteuert werden. die Reduxi-Anwendung.
