Produktübersicht
1 Reduxi Controller
Textbeschreibung dieses Bildes

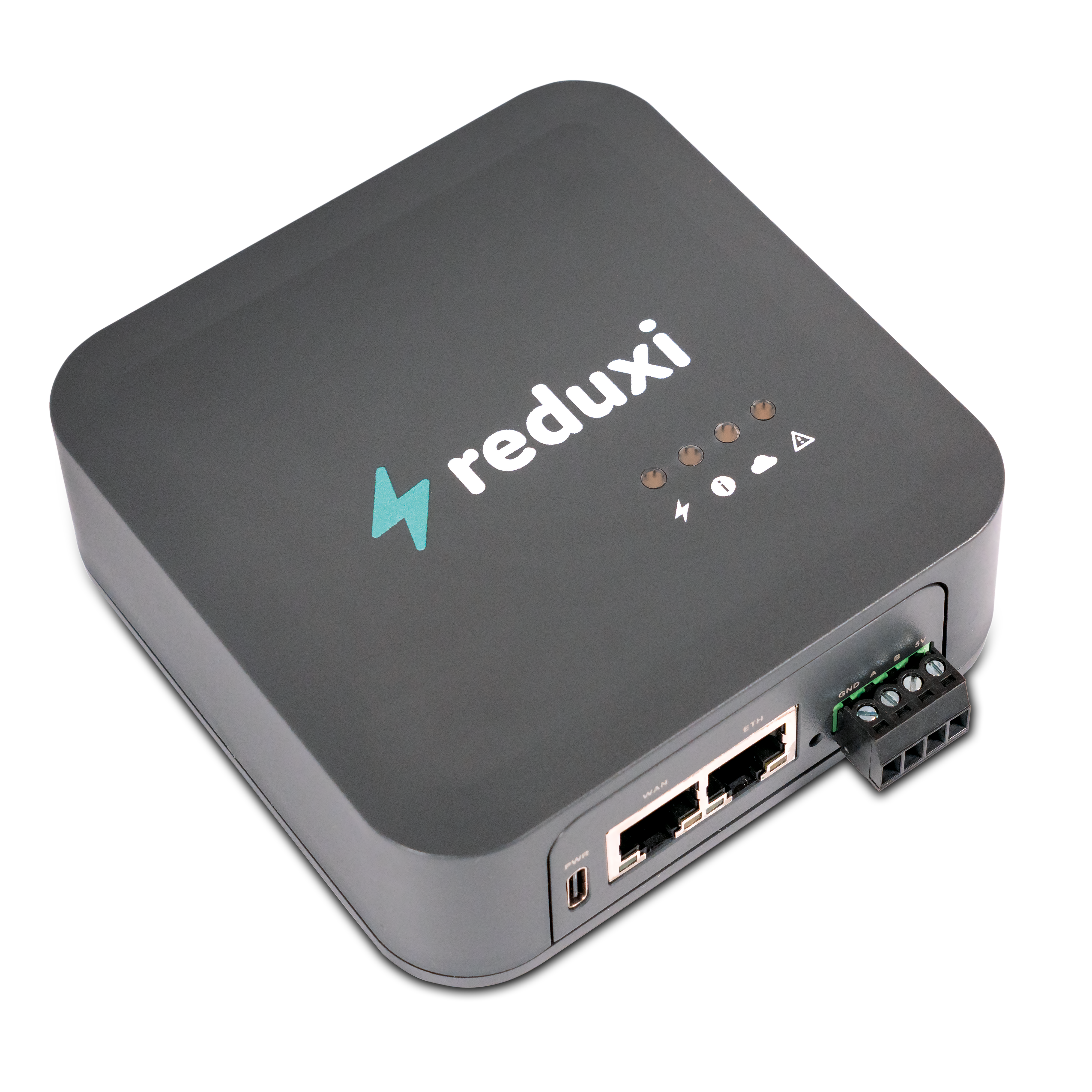

Foto des dunkelgrauen, quadratischen Reduxi Controllers mit abgerundeten Ecken auf weißem Hintergrund, schräg von oben gesehen. Auf der Oberseite sind das reduxi-Logo sowie vier kleine LED-Punkte und Symbole aufgedruckt (Blitz, Kreis mit Balken, Wolke, Warndreieck). Auf der Vorderseite von links nach rechts: ein kleiner USB-C-Anschluss, zwei RJ45-Anschlüsse und ein schwarzer 4-poliger Schraubklemmenblock.
Textbeschreibung dieses Bildes

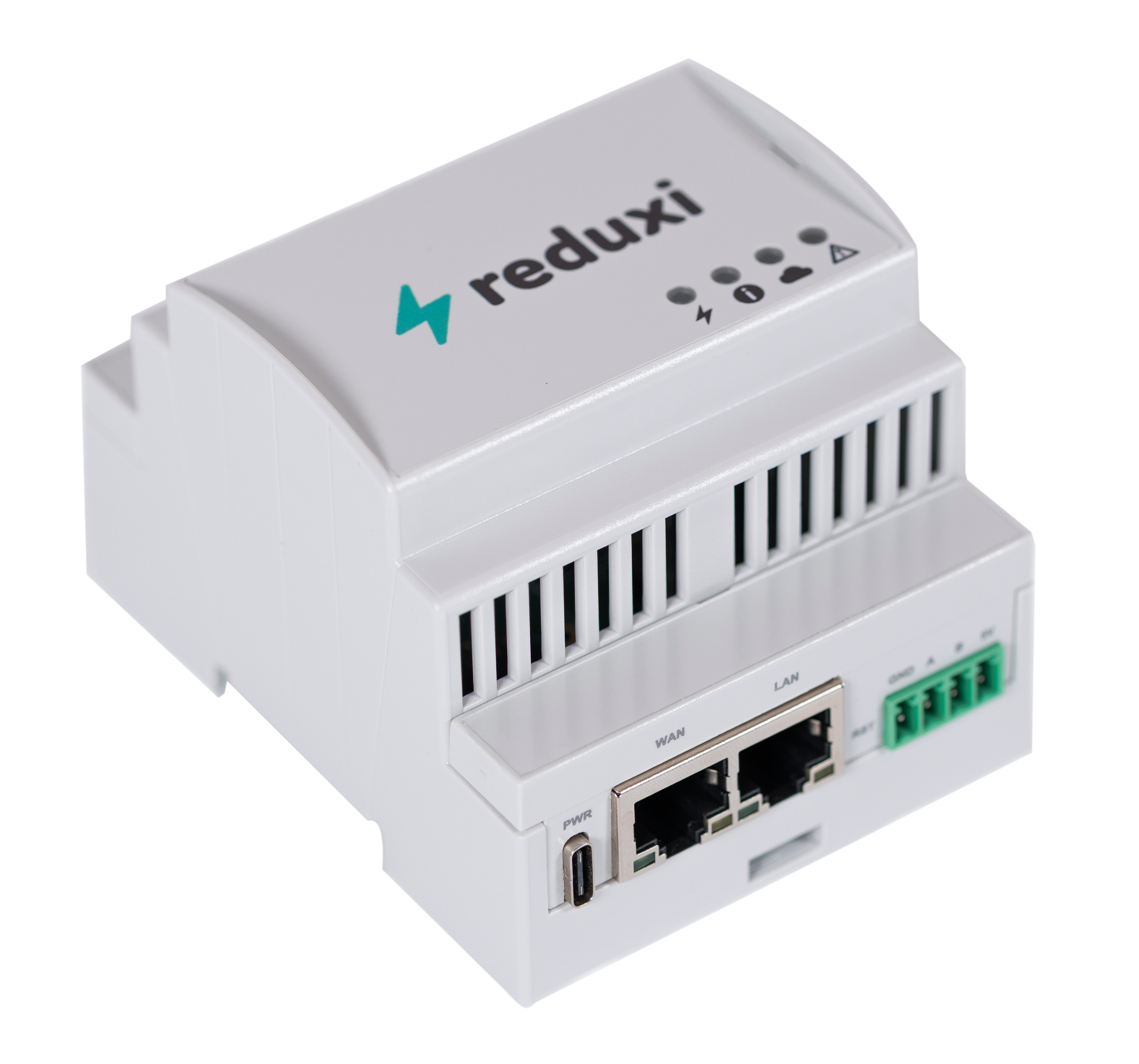

Foto eines hellgrauen Hutschienengehäuses, des Reduxi Controllers, auf weißem Hintergrund, schräg von vorn rechts gesehen. Auf der Oberseite sind das reduxi-Logo und daneben vier kleine LED-Punkte mit Symbolen aufgedruckt. Die Lüftungsschlitze befinden sich an den Seiten. Auf der Anschlussseite von links nach rechts: ein USB-C-Anschluss, zwei RJ45-Anschlüsse (kleine Beschriftungen darüber) und ein grüner 4-poliger Klemmenblock mit kleinen aufgedruckten Beschriftungen.
Textbeschreibung dieses Bildes

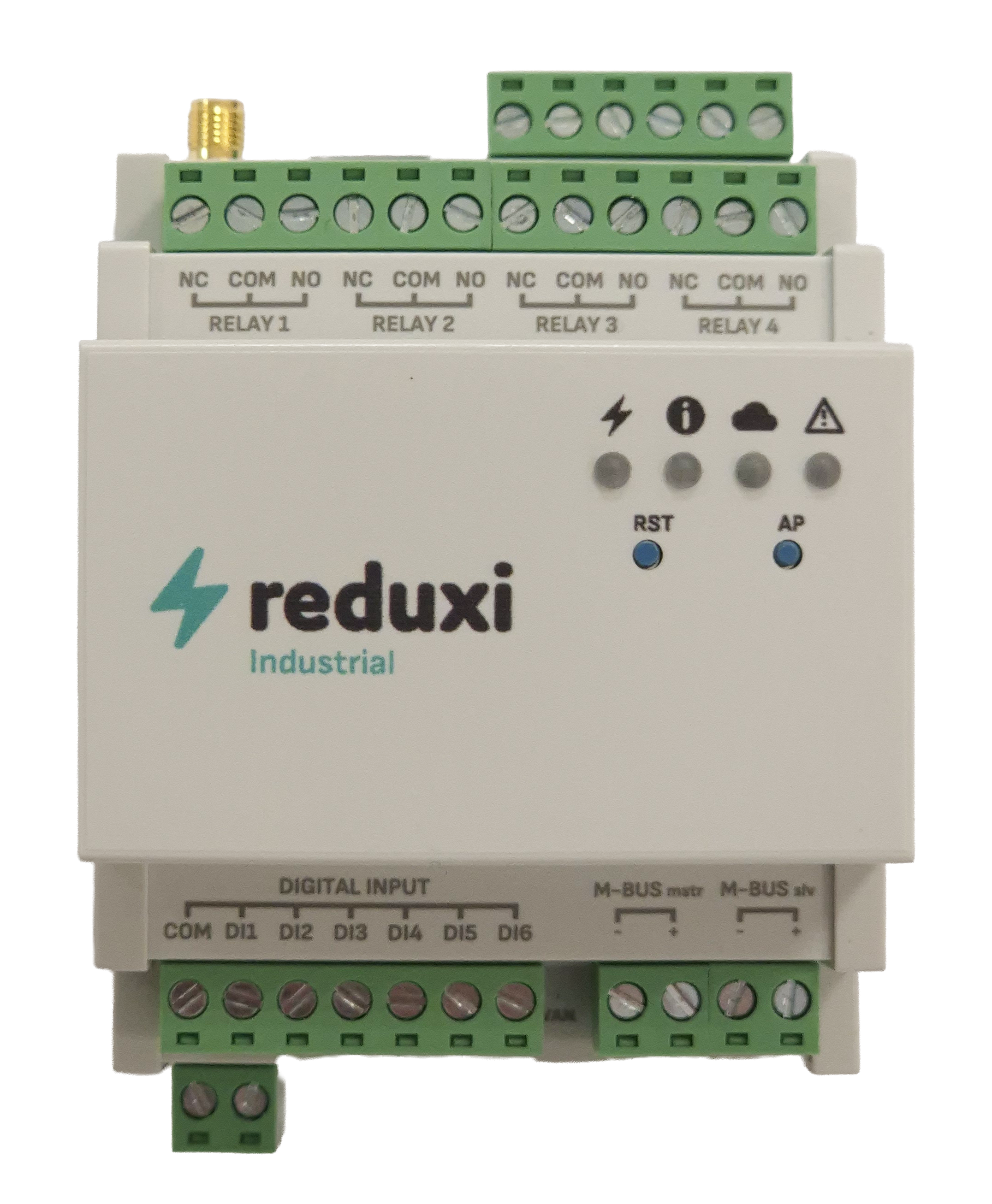

Foto des hellgrauen Reduxi-Industrial-Controllers für die Hutschiene, Vorderansicht, auf weißem Hintergrund. Grüne Schraubklemmen oben: ein Antennenanschluss (goldene SMA-Buchse) oben links, Klemmen mit den Beschriftungen NC, COM, NO für RELAY 1, RELAY 2, RELAY 3 und RELAY 4 und eine weitere grüne Klemmenreihe oberhalb der rechten Seite. Frontplatte: das reduxi-Industrial-Logo, vier graue LEDs mit Symbolen (Blitz, Kreis mit Balken, Wolke, Warndreieck) und zwei blaue Tasten mit den Beschriftungen RST und AP. Untere Klemmen: DIGITAL INPUT mit COM, DI1, DI2, DI3, DI4, DI5, DI6; M-BUS mstr und M-BUS slv, jeweils mit zwei Klemmen, die mit - und + markiert sind; links unten ein zweipoliger grüner Klemmenblock.
Der Reduxi Controller ist die zentrale und zwingend erforderliche Komponente jedes Reduxi-Systems. Er verbindet Solaranlagen, Energiespeicher, Wärmepumpen und Ladegeräte für Elektrofahrzeuge mit dem Reduxi-System. Er steuert Stromerzeugung und Stromverbrauch, passt den Strombezug aus dem Netz an und nutzt fortschrittliche Algorithmen für eine kostengünstige Energienutzung und maximale Selbstversorgung.
Jeder Reduxi Controller wird mit integrierter Configurator-Software geliefert. Sie erkennen sie am hellen Hintergrund und der einfach zu bedienenden Oberfläche.
Textbeschreibung dieses Bildes
Screenshot des Dashboards des Reduxi Configurators. Linke Seitenleiste mit dem reduxi-Logo und dem Wort CONFIGURATOR. Einträge der Seitenleiste: Devices (mit Schaltfläche +), Strategies (mit Schaltfläche +), Utility Rate Plan. Unten in der Seitenleiste: die Schaltflächen Add device und Add strategy, dann Settings und Profile. Hauptbereich mit dem Titel Dashboard und einem grünen Link-Symbol oben rechts. Zwei Umschaltflächen: Latest data (ausgewählt, dunkel) und Realtime (nicht ausgewählt). Angezeigte Zeit: 8:51:28 AM. Energieflussdiagramm mit einem Haus-Symbol in der Mitte, das 7.300 kW anzeigt (roter Punkt). Verbundene Knoten: Grid 5.600 kW (roter Punkt); Solar 1.600 kW (grüner Punkt); Other 1.200 kW (roter Punkt); Battery storage 0.200 kW (grüner Punkt) und 0.000 kW (roter Punkt), das Batterie-Symbol zeigt eine kleine Prozentangabe; EV charger ausgegraut mit einem Strich statt eines Werts; HVAC 6.100 kW (roter Punkt). Linien verbinden jeden Knoten mit der Mitte.
2 Reduxi Gateway
Textbeschreibung dieses Bildes
Foto des schwarzen Reduxi-Gateway-Geräts auf weißem und türkisfarbenem Hintergrund. Logo oben: Blitzsymbol und der Text reduxi, darunter das Wort Gateway. Vier kleine Kontroll-LEDs mit Symbolen oben rechts. An der Vorderkante von links nach rechts: eine runde Strombuchse, ein Ethernet-Anschluss (RJ45), daneben ein kleines Loch und ein schwarzer steckbarer Schraubklemmenblock mit sechs Pins und kleinen aufgedruckten Beschriftungen.
Diese Erweiterung des Reduxi-Systems wandelt serielle RS485-Signale in TCP/IP um. Sie bietet zusätzliche RS485-Anschlüsse, wenn die zwei Eingänge des Controllers nicht ausreichen oder wenn Entfernungen die kabelgebundene Verbindung begrenzen. Sie enthält zwei Relaisausgänge zur Steuerung von Fremdgeräten wie Wärmepumpen oder EVU-Kontakten. Das Gateway kann außerdem den Stromverbrauch mit Stromwandlern messen.
Das Reduxi Gateway ist eine optionale Komponente eines Reduxi-Systems.
3 Reduxi P1 Ultra
Textbeschreibung dieses Bildes

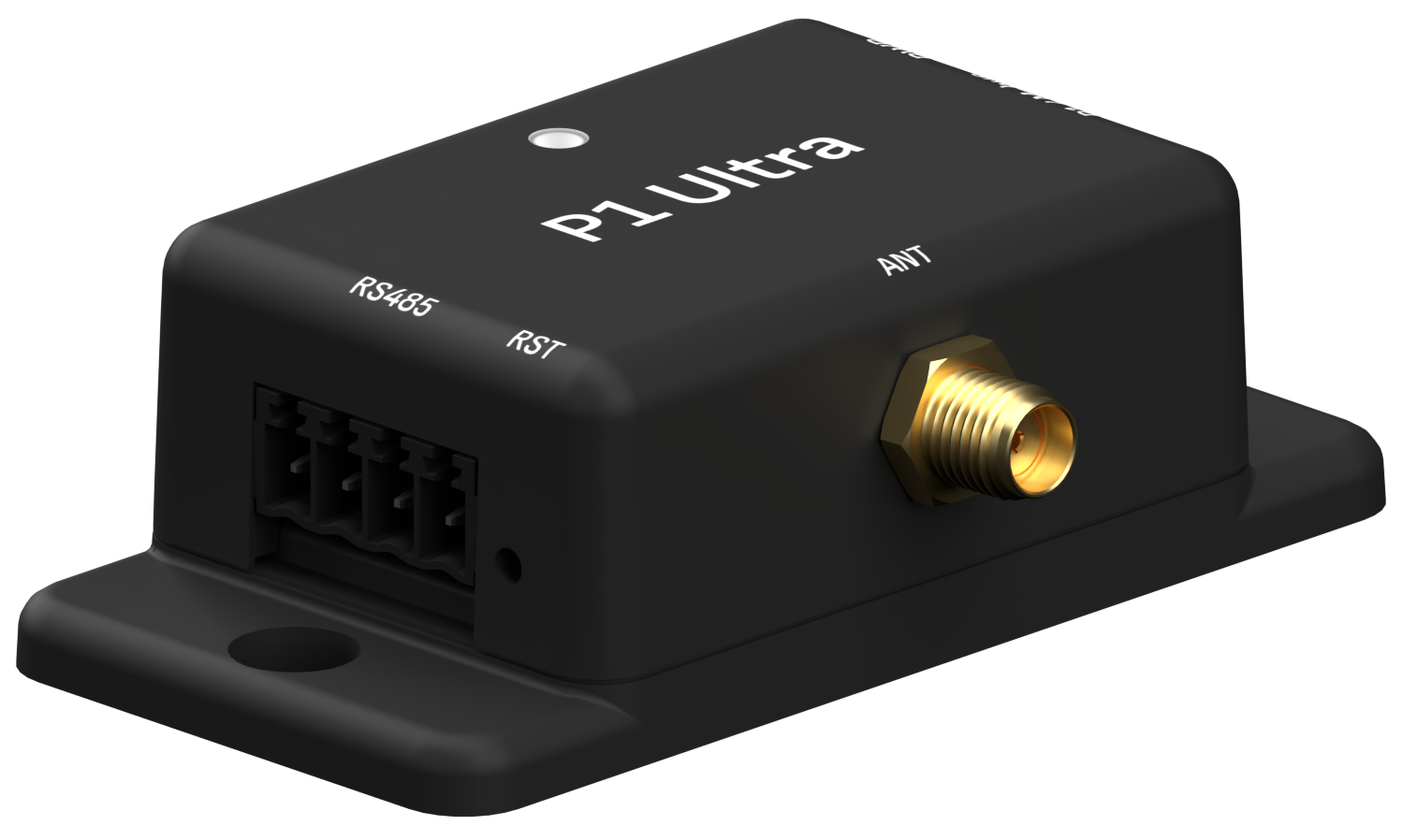

Foto eines schwarzen Kunststoffgeräts, des Reduxi P1 Ultra, auf weißem Hintergrund. Weiß aufgedruckt auf der Oberseite: P1 Ultra. Auf der Vorderseite: ein schwarzer steckbarer Klemmenblock mit vier Pins und der Beschriftung RS485, ein kleines Loch mit der Beschriftung RST (Reset) und ein goldener SMA-Antennenanschluss mit der Beschriftung ANT. Eine kleine runde LED sitzt oben hinten links. Das Gehäuse hat Montageflansche mit einem Loch auf der linken unteren Seite.
Mit unseren speziellen Konvertern erfassen Sie relevante Daten von Stromzählern im Sekundentakt, drahtlos oder kabelgebunden, für die nahtlose Einbindung in den Reduxi Controller.
- Reduxi P1 Ultra Plus und Ultra Pro erfassen Abrechnungsdaten von Zählern über die Anschlüsse P1/I1/HAN/RS485 und senden sie (per WiFi) an die Reduxi Cloud oder den Reduxi Controller.
Die Reduxi-P1-Ultra-Konverter sind eine optionale Komponente eines Reduxi-Systems.
4 Reduxi Cloud – eine Online-Web- und Mobilanwendung
Textbeschreibung dieses Bildes
Produktbild der Reduxi-Software auf einem dunklen Monitor und einem Smartphone. Der Monitor zeigt oben links das Reduxi-Logo, links eine Menüliste mit einem türkis hervorgehobenen Eintrag, oben im Hauptbereich eine Reihe runder Symbolschaltflächen, in der Mitte ein großes farbiges Diagramm (blaue und grüne Balken mit einer gelben Kurve) und rechts eine Spalte mit sechs Gerätekacheln, jeweils mit einem kleinen Symbol und einem Wert. Das Smartphone davor zeigt das Reduxi-Logo, ein kleineres farbiges Diagramm und drei Gerätekacheln mit dem Wert 19.0.
Die Reduxi Cloud ist eine Online-Web- und Mobilanwendung. Sie ermöglicht mühelose Echtzeitüberwachung mit Aktualisierungen im Sekundentakt und regelmäßigen Zusammenfassungen jede Minute. Greifen Sie weltweit am Desktop oder mobil auf Ihre Daten zu, ohne zusätzliche Einrichtung. Die Reduxi Cloud hebt die Benutzererfahrung auf das höchste Niveau.
Die Synchronisierung mit dem lokalen Reduxi Controller erfolgt in Echtzeit
Textbeschreibung dieses Bildes
Schema der Reduxi Cloud und des lokalen Controller-Portals. Oben in der Mitte: eine türkisfarbene Wolke mit der Beschriftung REDUXI CLOUD. Links: das Reduxi-Software-Dashboard auf einem Monitor und einem Smartphone mit farbigem Diagramm. Rechts: ein Bildschirm mit der Beschriftung LOCAL CONTROLLER PORTAL, der ein Schema mit einem zentralen Kreis und sechs runden Gerätesymbolen darum zeigt, und darunter ein schwarzer Reduxi Controller. Eine gestrichelte grüne Linie bildet einen Kreislauf um die Cloud und beide Bildschirme, mit einem türkisfarbenen Schild mit Vorhängeschloss oben und einem weiteren unten.
5 Reduxi-Strategien
Der Reduxi Controller ermöglicht Endnutzern, Energieverbrauch und -erzeugung lokaler Anlagen in Haushalten oder Industriebetrieben zu steuern. Seine Strategien passen sich dynamisch an Schwankungen der Energiemarktpreise, Tarifzeitblöcke, Grundkonfigurationen (etwa gebäudespezifische Export-/Importgrenzen) und andere relevante Faktoren an. Indem das Reduxi-System alle Verbraucher- und Erzeugungsanlagen in einer einzigen, geschlossenen Strategie vereint, kann es in Echtzeit Anpassungen vornehmen, die alle Variablen gleichzeitig optimieren und auf die individuellen Bedürfnisse des Nutzers abstimmen.
Textbeschreibung dieses Bildes
Screenshot der Seite Utility Rate Plan der Reduxi Cloud im dunklen Design. Brotkrümelnavigation: ... / der Heimatstandort / Manage location / Utility Rate Plan. Abschnitt Active pricing plan mit dem Text: Assign a price list to location. All controllers on this location will be guided by selected price list. Dropdown: SPOT - Fee Custom (rot eingekreist). Schaltflächen: Clear (rot), Save (mit einem roten Pfeil markiert, der nach unten darauf zeigt). Vier Kacheln: Supplier energy buy: Type SPOT Market, Region Slovenia. Supplier energy sell: Type SPOT Market, Region Slovenia. Distributor energy: Type (leer). Distributor power: Type Time of use, Selected plan Moč 2024. Datumsauswahl mit Pfeilen nach links und rechts: Sun, 01.12.2024. Diagramm Purchase of electricity: Balkendiagramm mit 24 Stundenbalken, y-Achse Energy [c/kW] mit Beschriftungen von 0c/kWh bis 17.5c/kWh, x-Achse von 1. Dec bis 22:00 in Zwei-Stunden-Schritten, eine senkrechte Linie mit der Markierung Now bei etwa 09:00, eine rote Linie Total, die den Balken folgt. Die Balken sind grün (Energy) mit einem kleinen blauen oberen Teil (Fee); sie liegen von Mitternacht bis 16:00 bei etwa 8,5 bis 10,5 c/kWh, steigen bis etwa 18:00 auf ein Maximum von etwa 15 c/kWh und fallen bis 23:00 auf etwa 9 c/kWh. Legende: Fee (blau), Energy (grün), Total (rote Linie). Ein schwebendes Menü mit einem Haus-Symbol, einem Diagramm-Symbol, einem Blitz-Symbol und einem Glocken-Symbol mit einem roten Zähler 1. Darunter die Überschrift Sale of electricity (Inhalt abgeschnitten).
