Integrieren Sie Reduxi über WLAN mit dem ABB Terra Wall-Box-Ladegerät und nutzen Sie dabei das Modbus TCP/RTU- oder OCPP-Protokoll. Die Flexibilität von Reduxi ermöglicht Kostensenkungen von bis zu 30 %.
1. Installieren Sie die TerraConfig-Anwendung
1.1 TerraConfig-Plattform:
https://abb.installer.chargedot.com/#/login
1.2 Die Anwendung ist im Google Store verfügbar:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Die Anwendung ist im Apple App Store erhältlich:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Herstellen einer Verbindung zur TerraConfig-Anwendung
2.1 Anmeldung/Registrierung bei der TerraConfig App

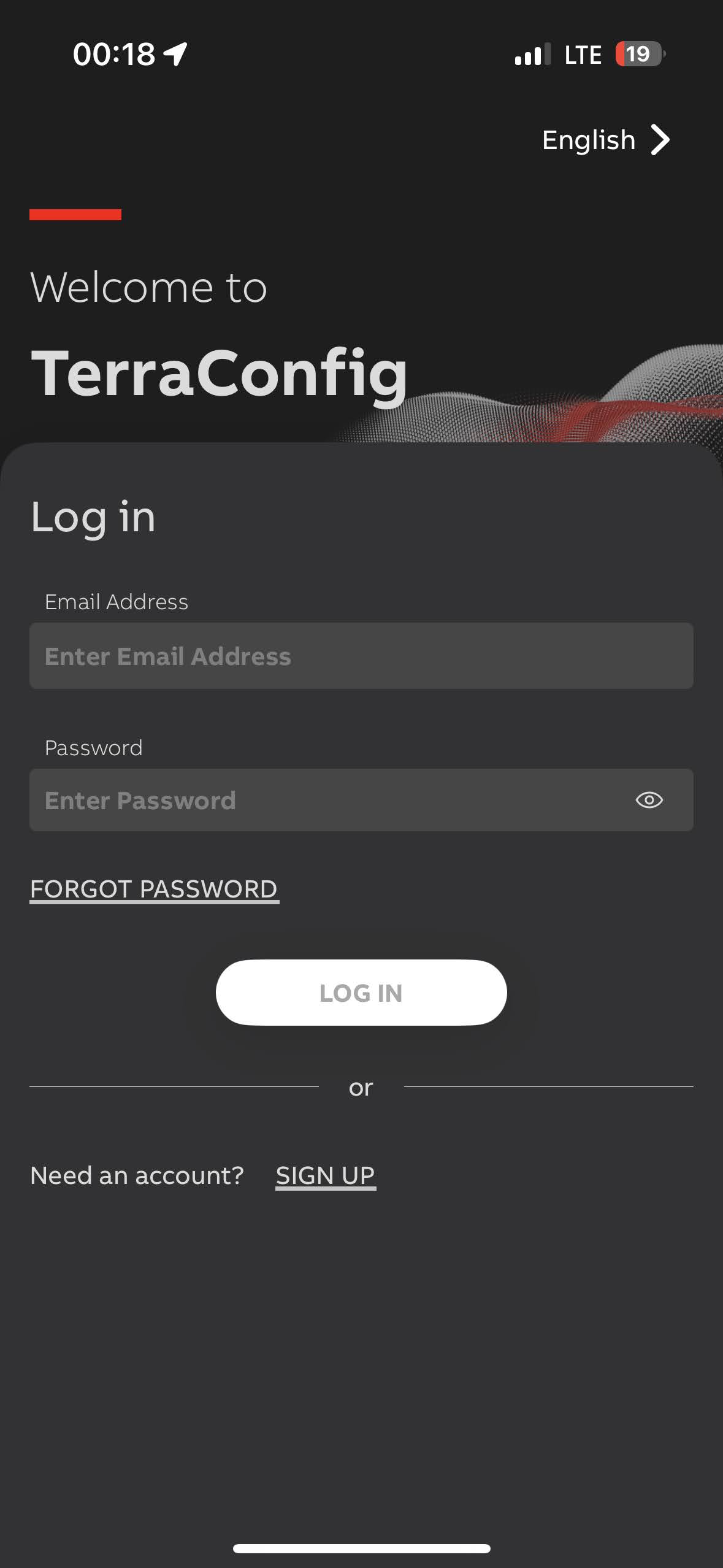

Öffnen Sie die Anwendung und melden Sie sich an oder registrieren Sie ein neues Konto, indem Sie auf die Schaltfläche „ANMELDEN“ klicken und sich dann anmelden.
2.1.1 TerraConfig Ladegeräteinstellungen
Nach der Anmeldung muss die Konfiguration für die TerraConfig-App durchgeführt werden.

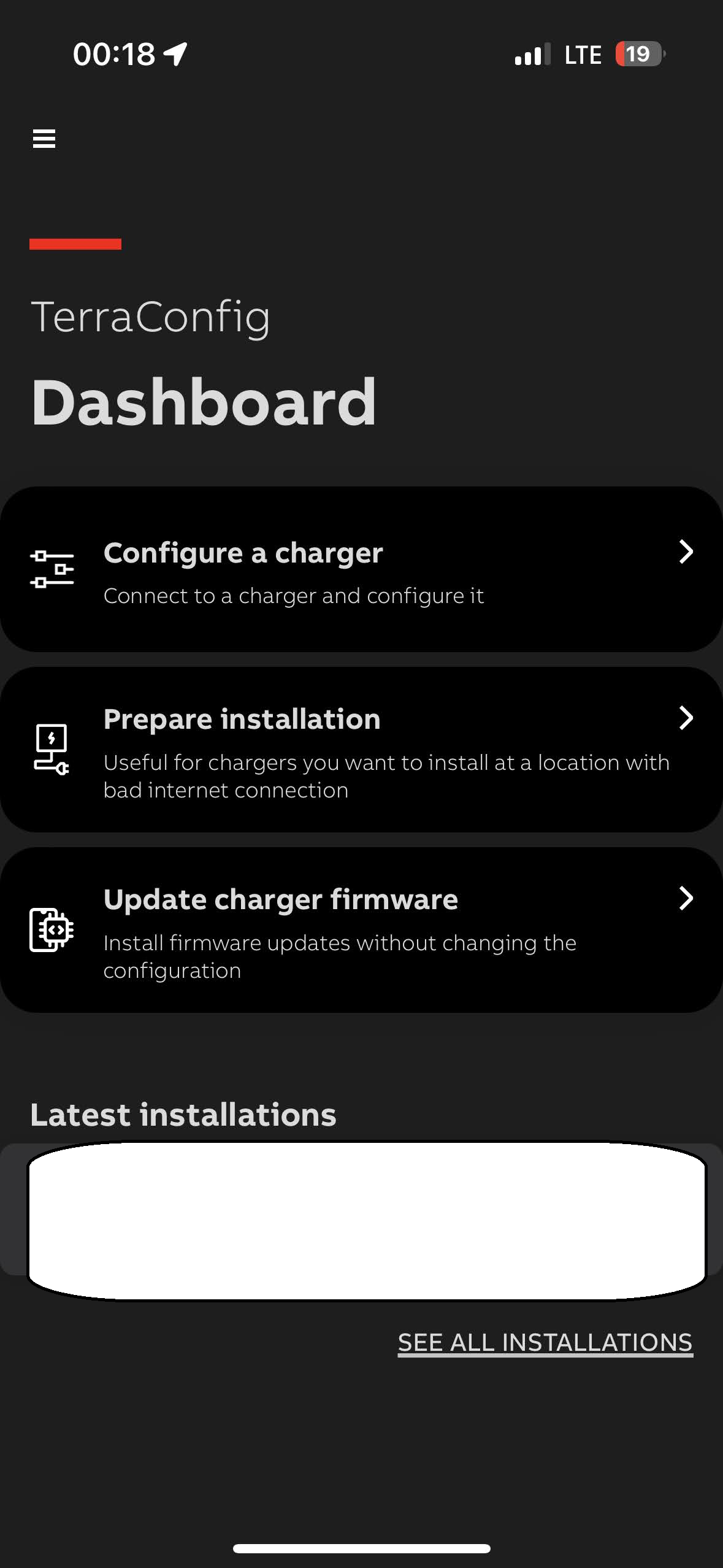

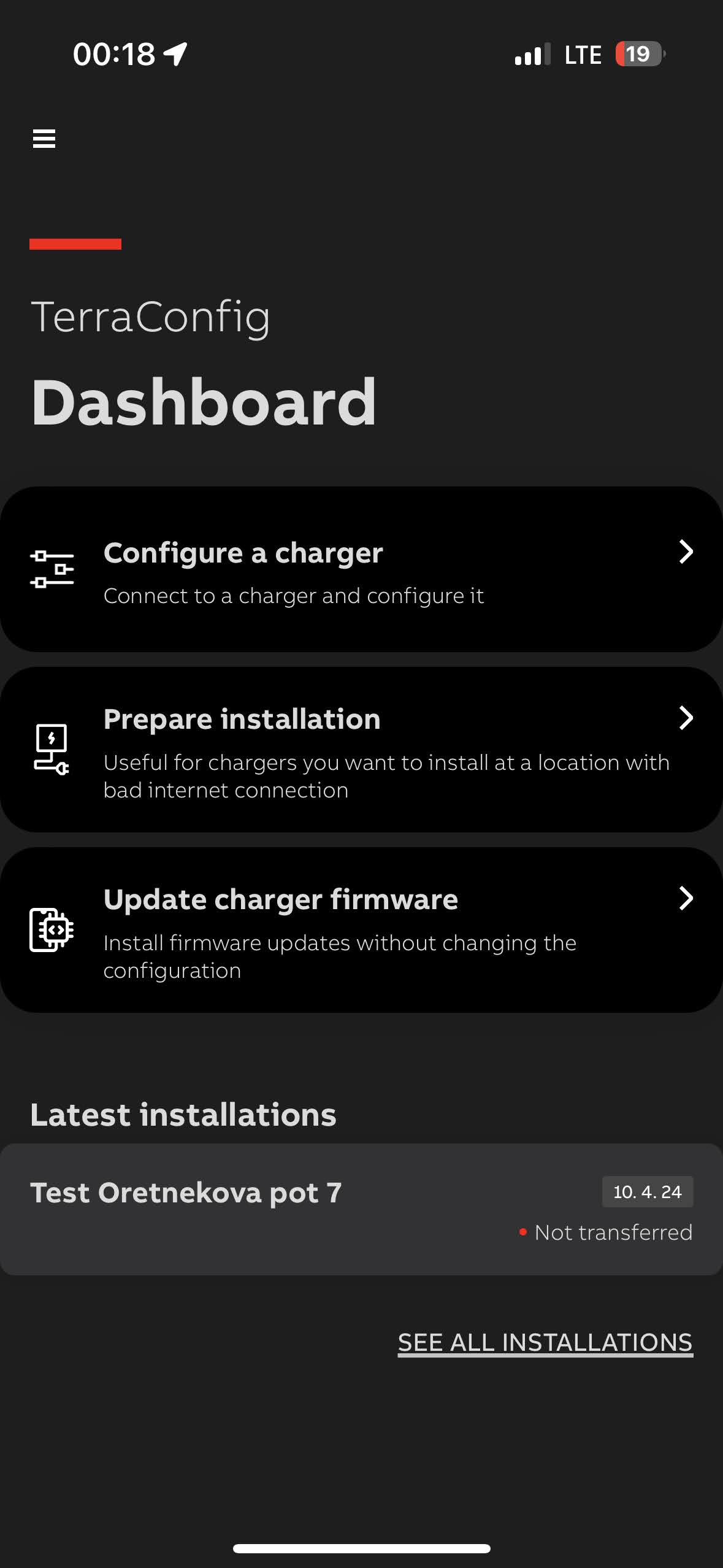

- Dashboard (klicken Sie auf „Ladegerät konfigurieren“):

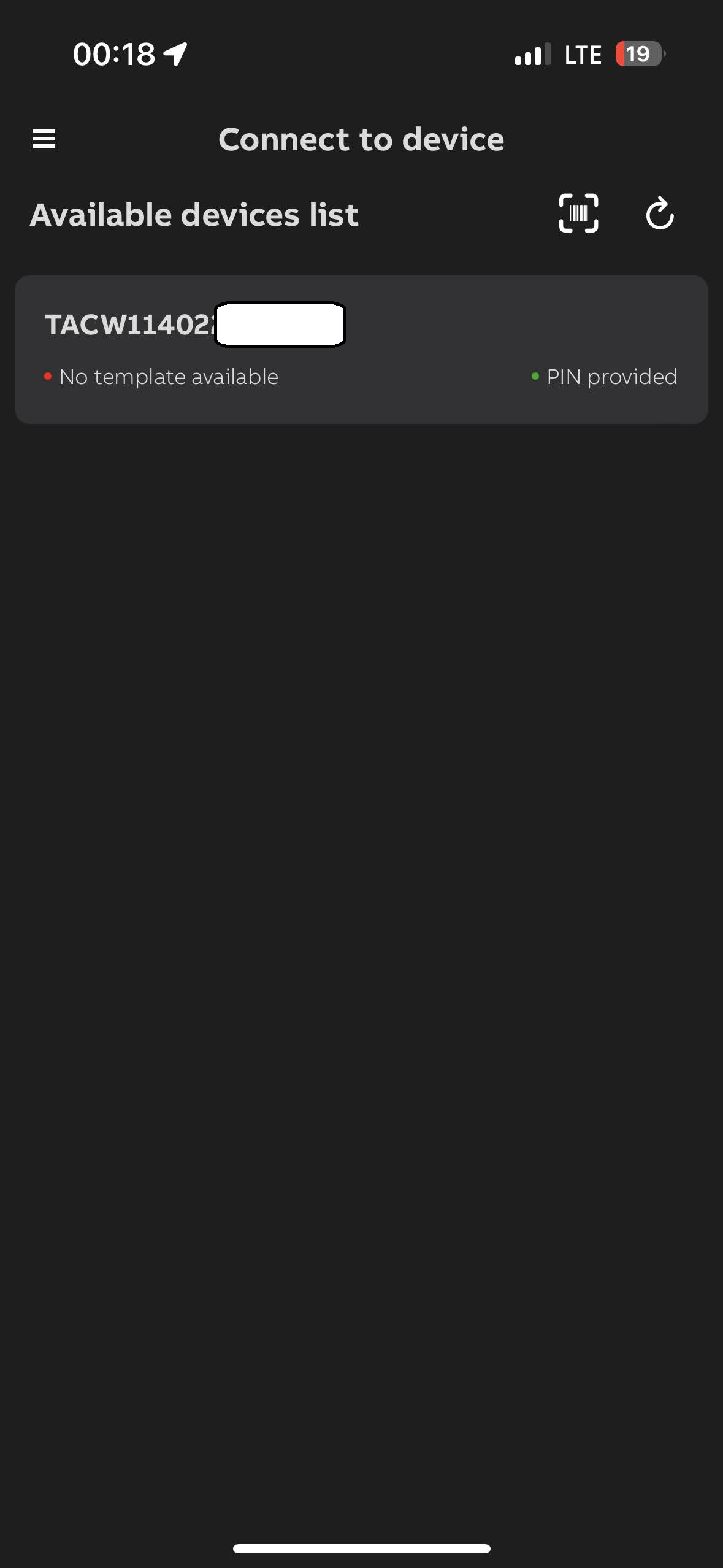

- Mit Ladegerät verbinden (verfügbares Gerät):

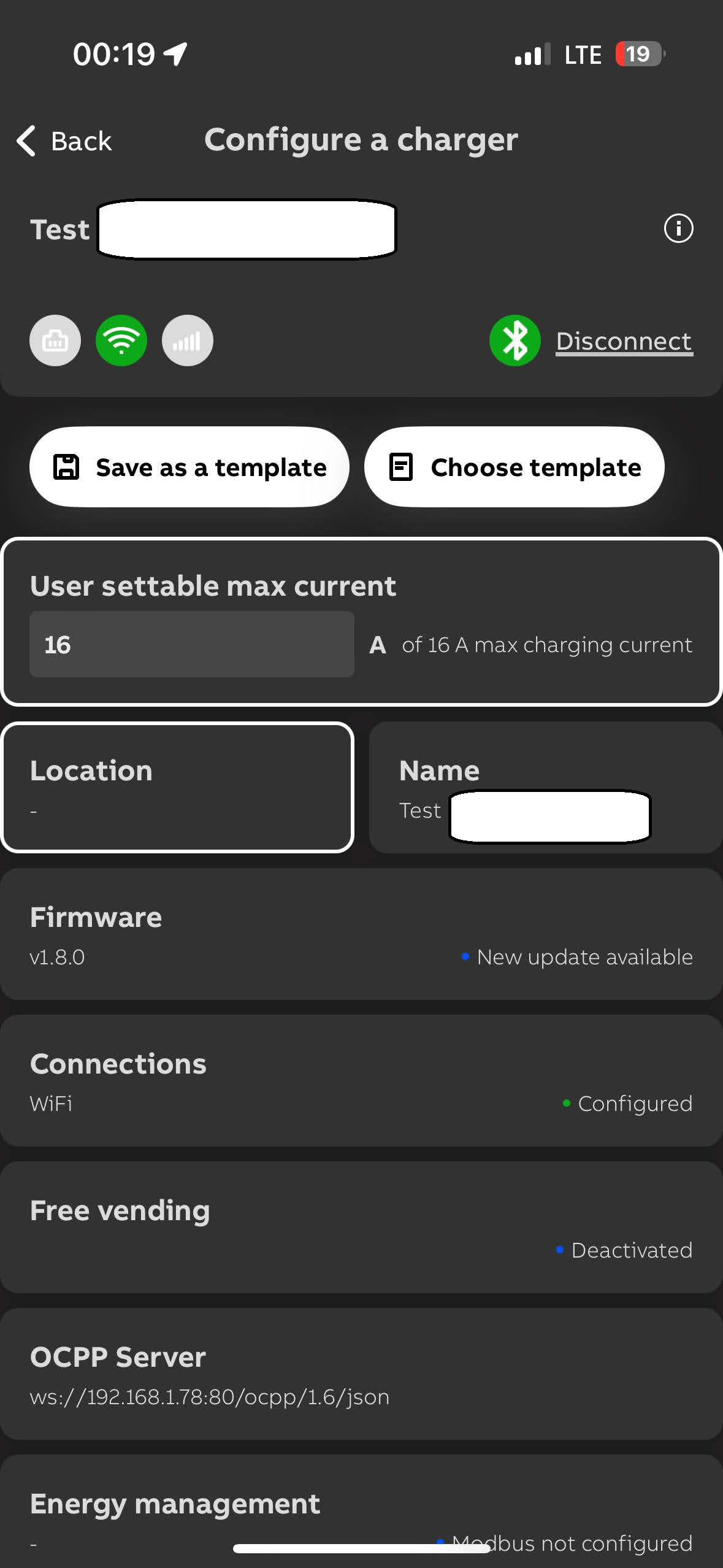

- Füllen Sie die Grundeinstellungen aus:
2.1.2 TerraConfig-Ladegerät-OCPP-Serverparameter

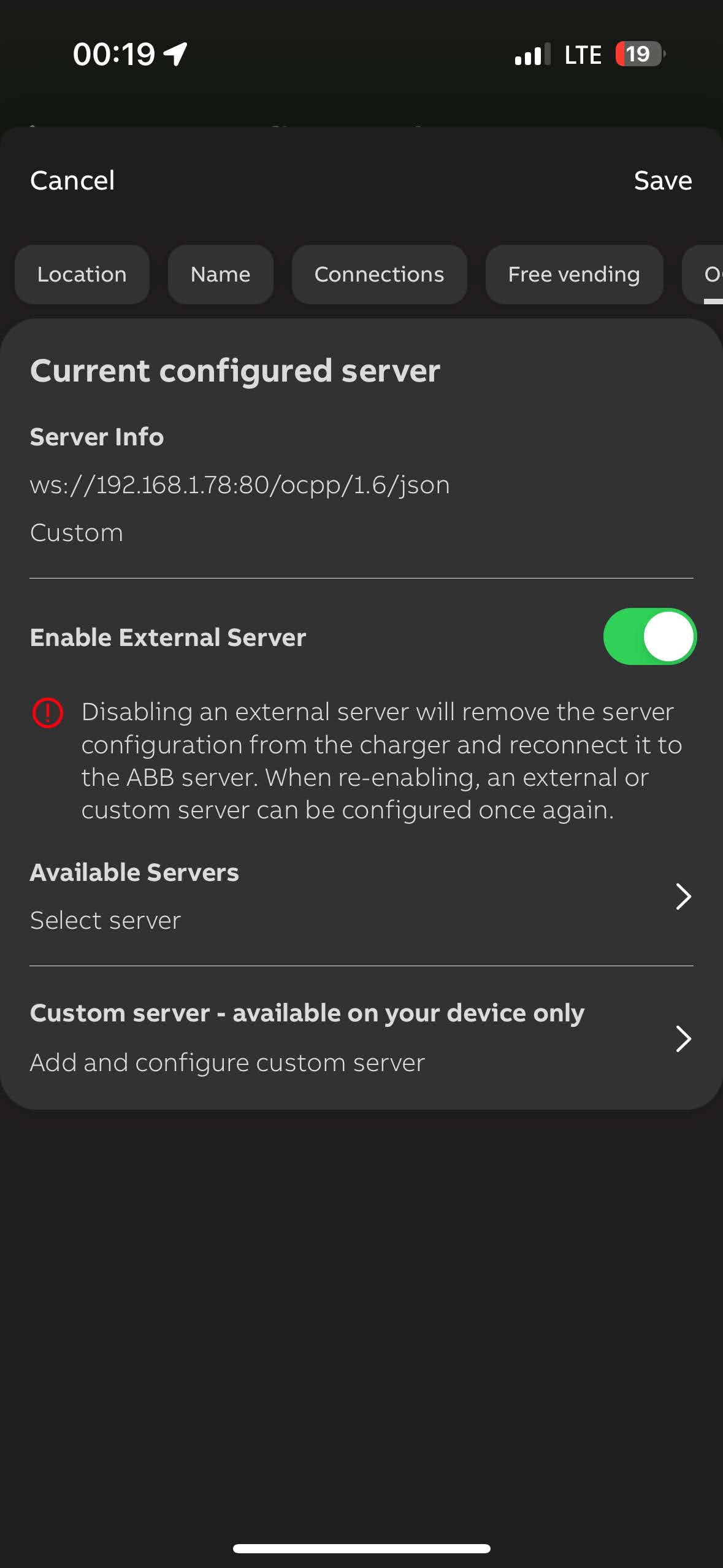

- Aktivieren Sie den externen Server.
- Der OCPP-URL-Server wird vom Reduxi-Controller bezogen.

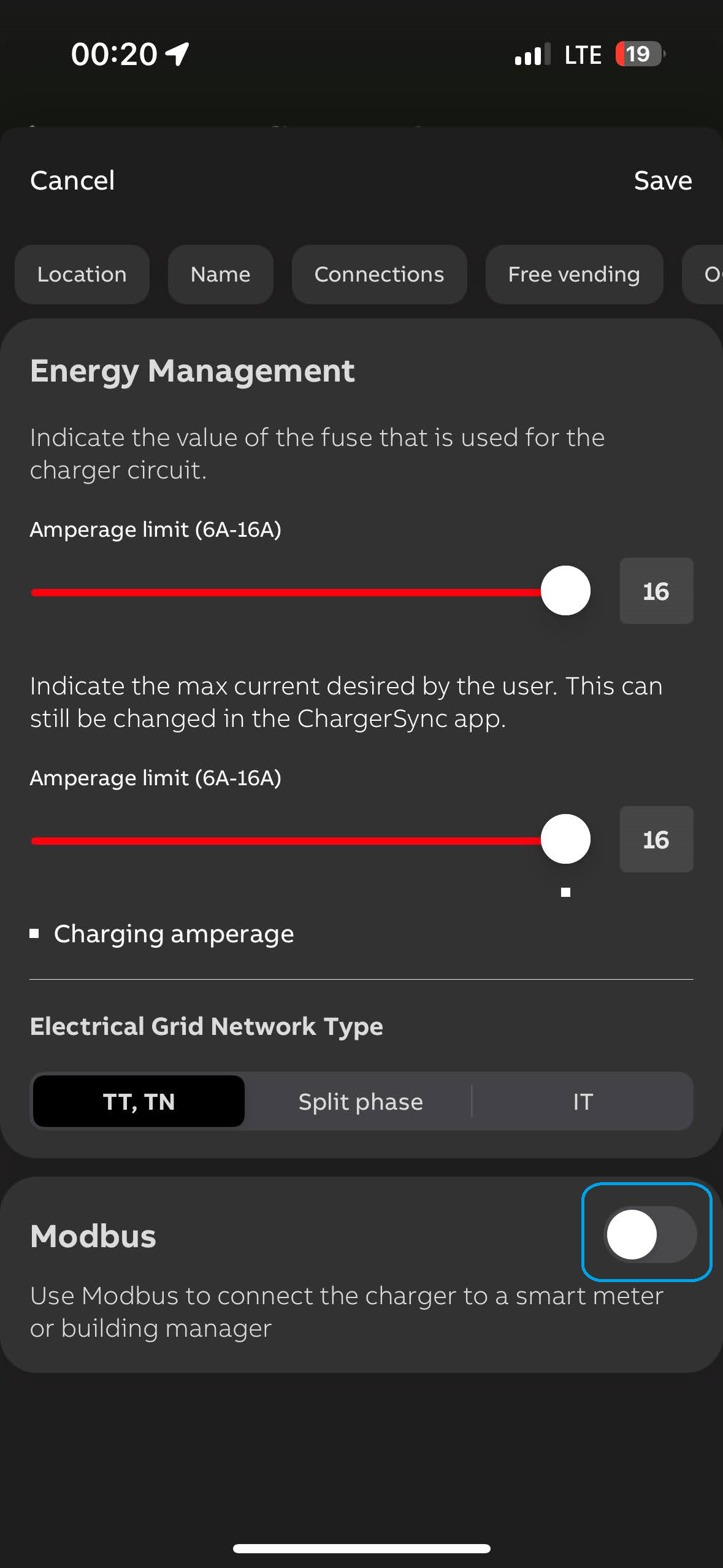

- Füllen Sie die Energiemanagement-Parameter aus (Aktivieren Sie Modbus):
2.1.4 TerraConfig Ladegerät Modbus-Einstellungen

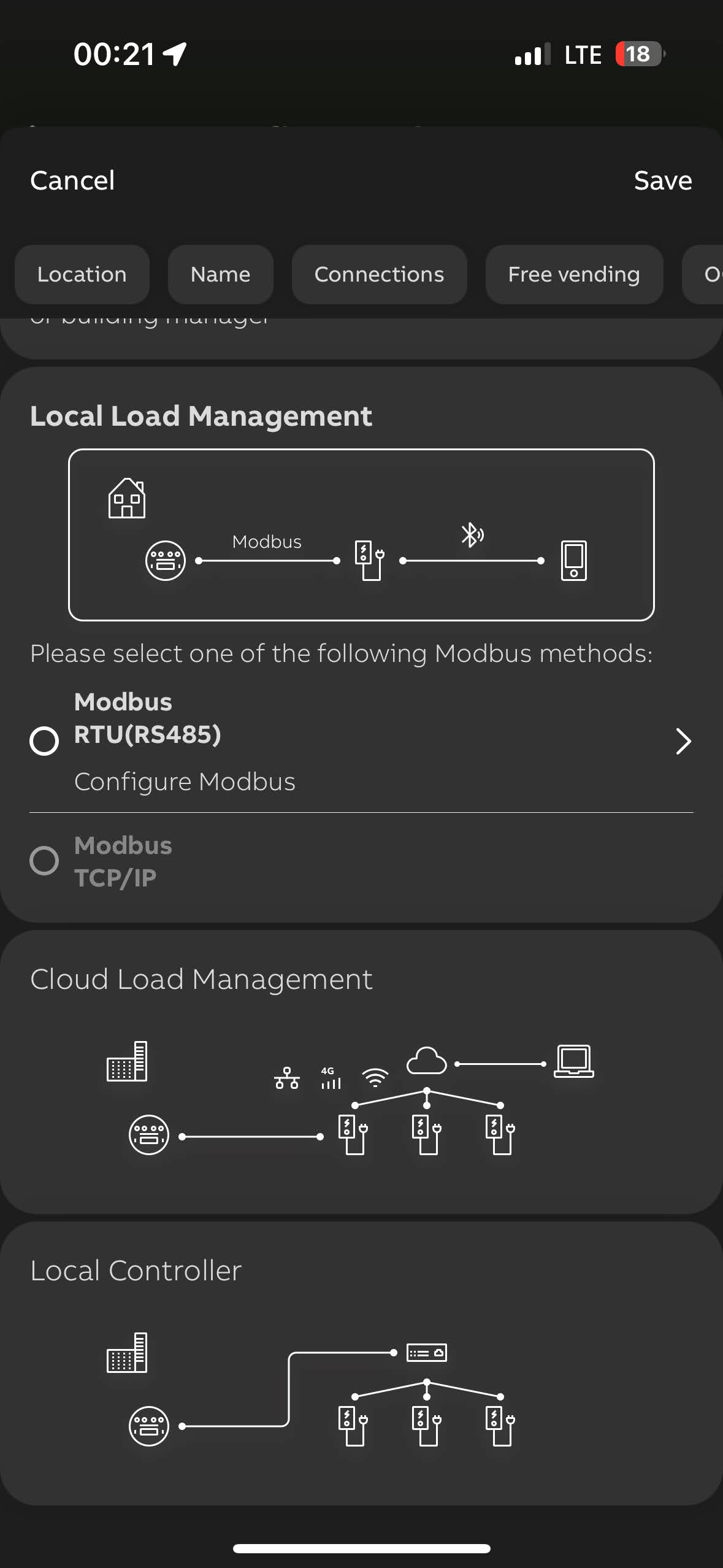

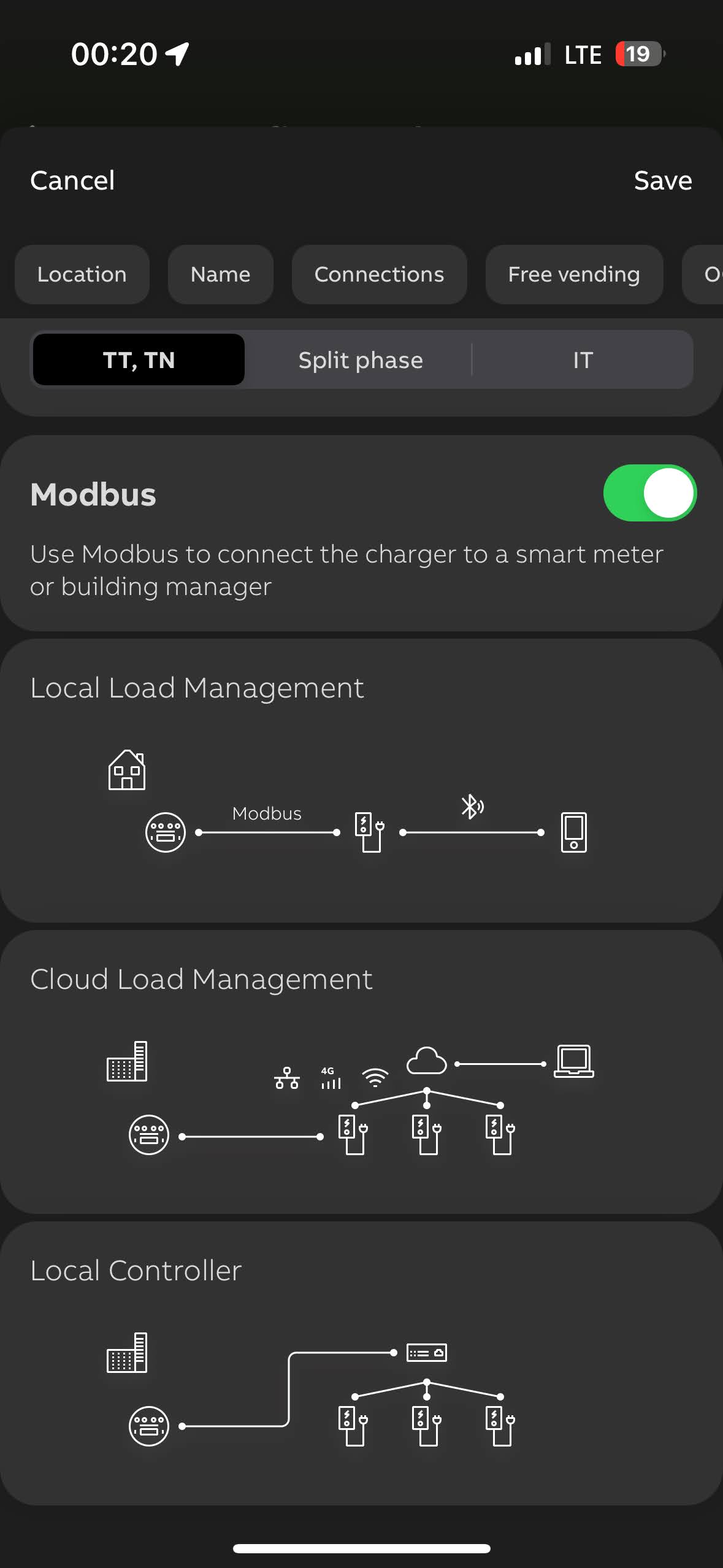

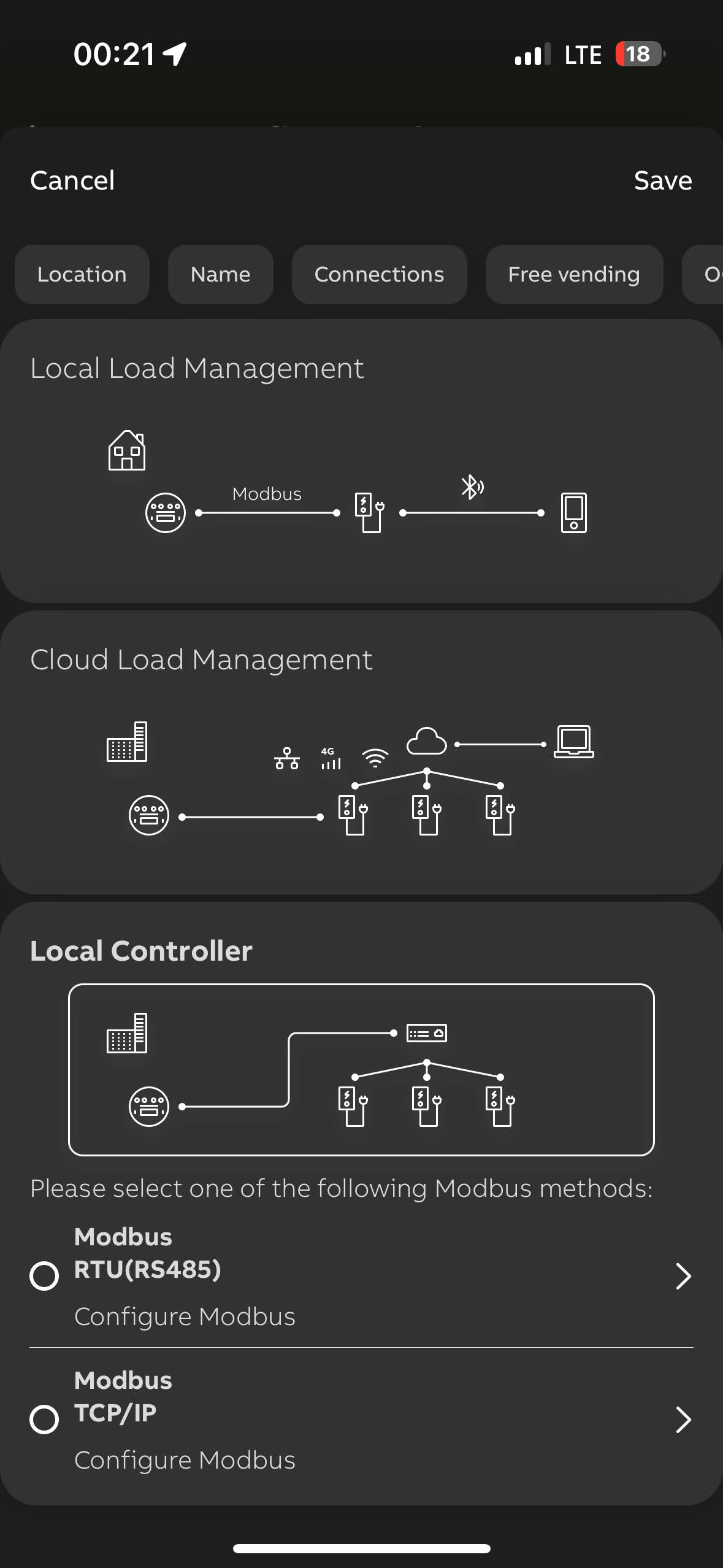

- Lokalen Controller auswählen

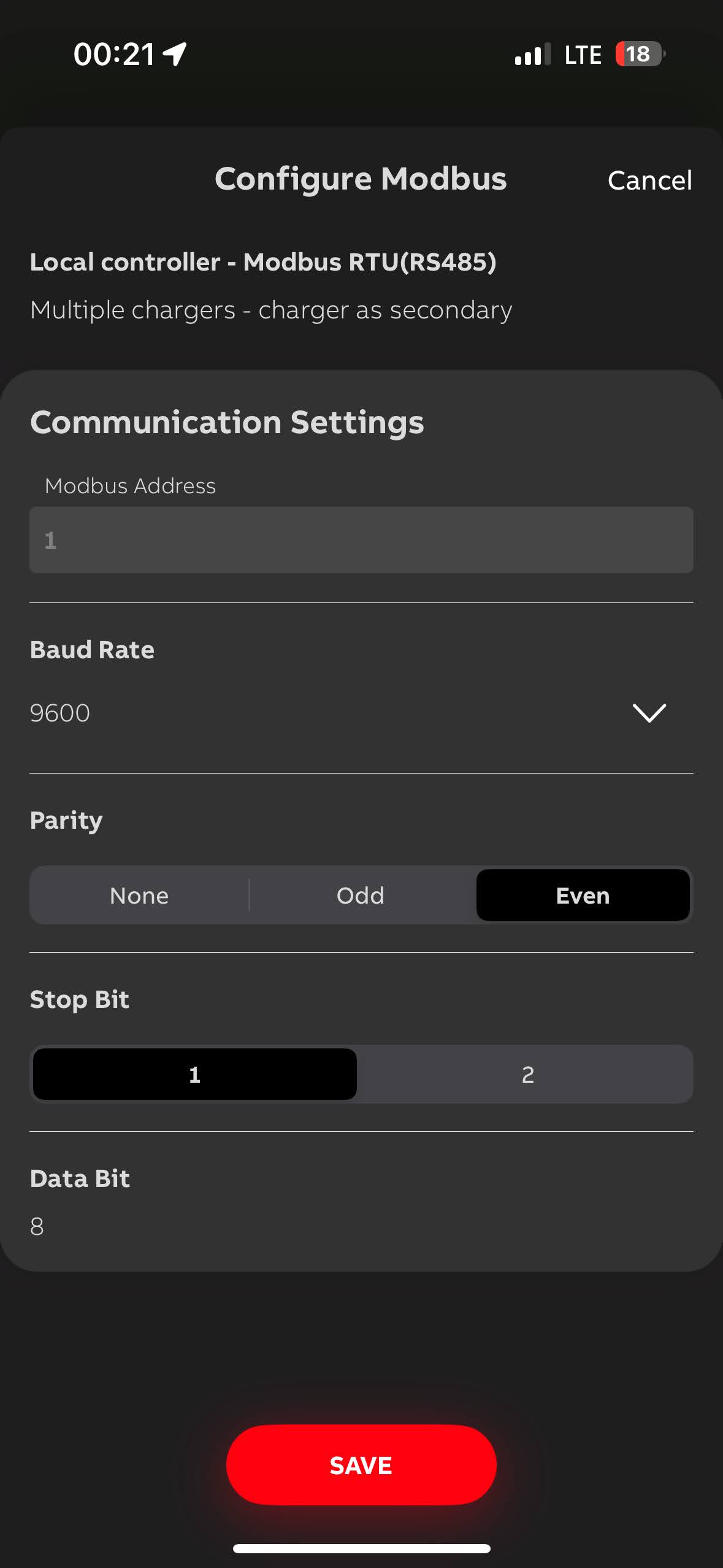

- Modbus-Einstellungen (RTU):
Dieselben Einstellungen müssen auf dem Reduxi-Controller für RS485-Port1 oder Port2 angewendet werden.

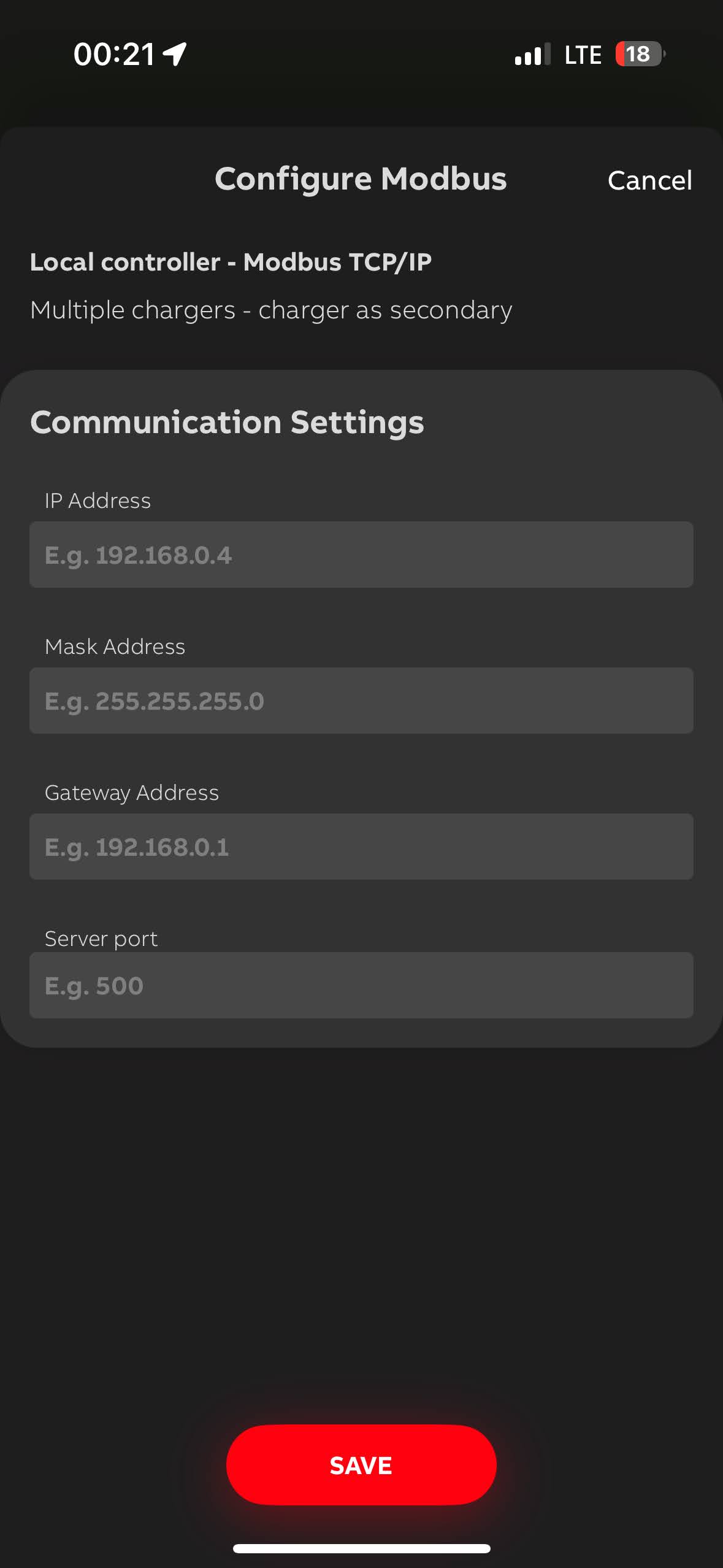

- Parameter für Modbus TCP/IP einstellen, für Kommunikationszwecke mit dem Reduxi-Controller.

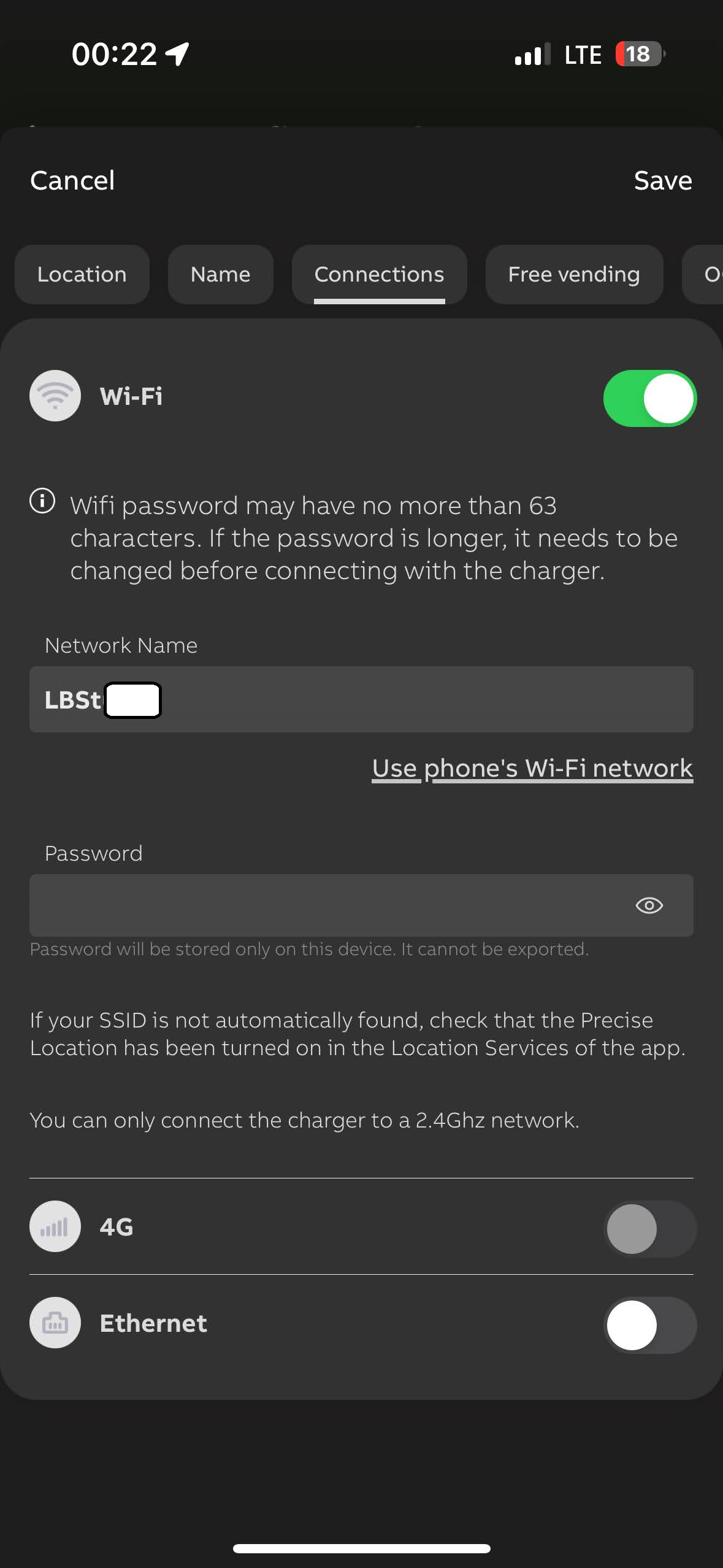

2.1.4 Mit WLAN verbinden
3. OCPP Kommunikation zwischen dem ABB Terra AC Wall-Box-Ladegerät und dem Reduxi-Controller
3.1 Gerät hinzufügen
Melden Sie sich zunächst beim lokalen Reduxi-Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.
3.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten

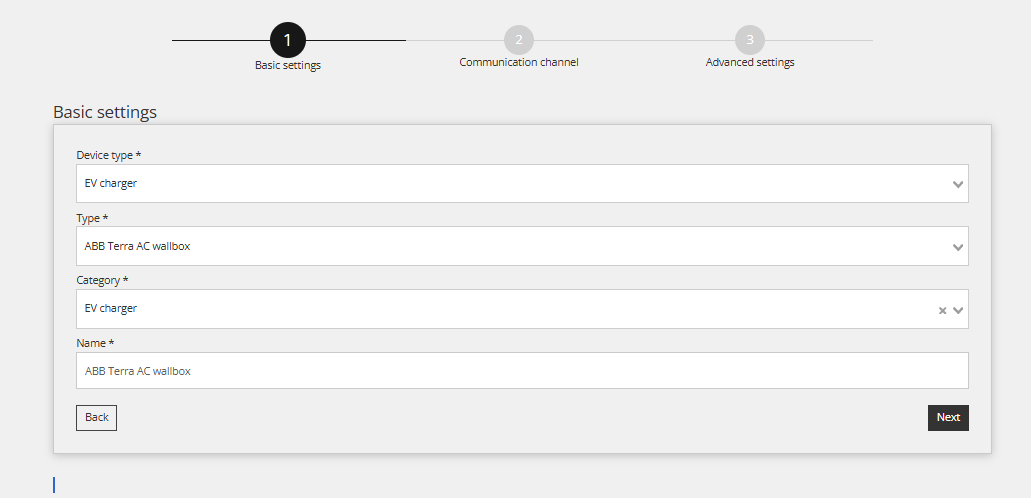

Wählen Sie im ersten Schritt die Grundeinstellungen aus:
- Gerätetyp auswählen: EV-Ladegerät,
- Typ auswählen: OCPP 1.6 - JSON,
- Und definieren Sie den Namen.
4.3 Gerätekonfiguration für OCPP

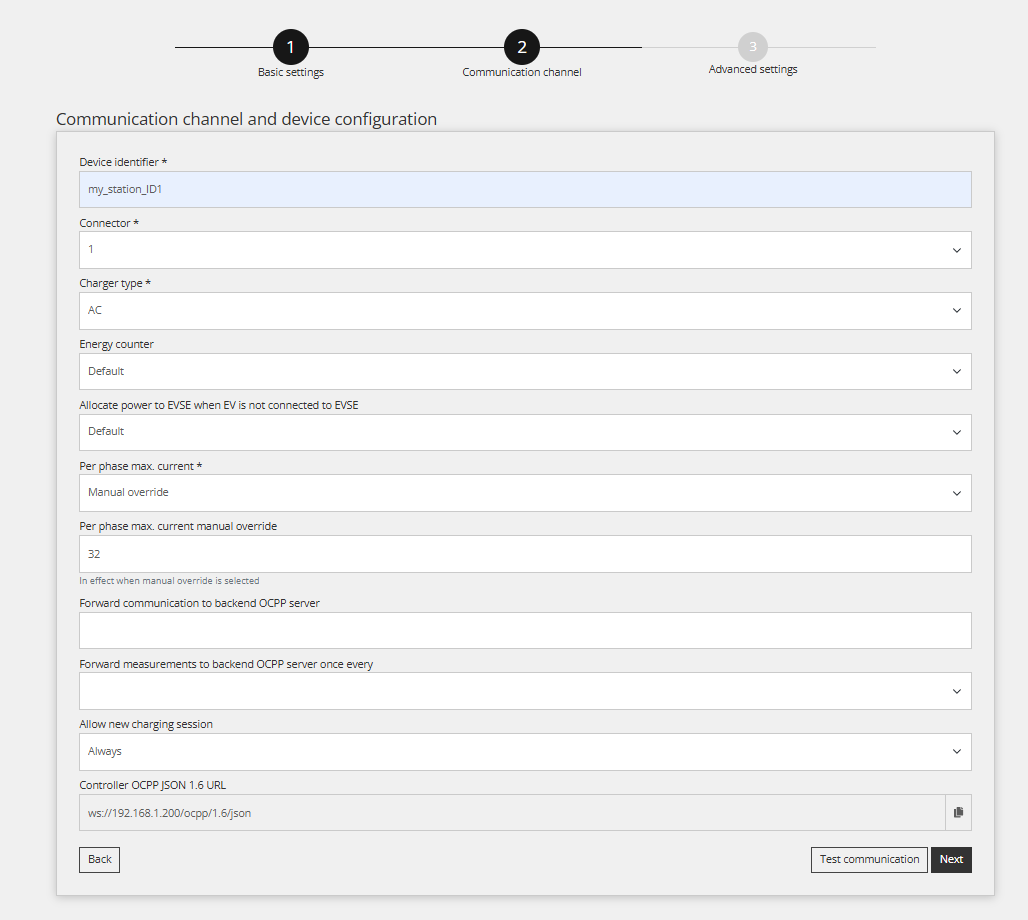

Der zweite Schritt wird für den Kommunikationskanal verwendet, damit die OCPP-Kommunikation ordnungsgemäß funktioniert. Geben Sie zunächst die Gerätekennung ein, die Sie von der TerraConfig-App erhalten haben.
Wenn das OCPP JSON 1.6-Protokoll verwendet wird, wird die vom Reduxi-Controller generierte Server-OCPP-URL benötigt. Die URL kann direkt vom Kommunikationskanal abgerufen werden.
Die Geräte-ID (eindeutige OCPP-ID) wird vom Ladegerät abgerufen (auf der rechten Seite des Ladegeräts beginnt sie mit TACW11-4-......) und muss im Kommunikationskanal eingestellt werden.
Beispiel-URL: ws://192.168.1.200/ocpp/1.6/json/
4.4 OCPP-Einstellungen in der TerraConfig konfigurieren
Link zu: 2.1.2 ABB Terra Wallbox-Ladegerät OCPP-Serverparameter
4.5 Testkommunikation

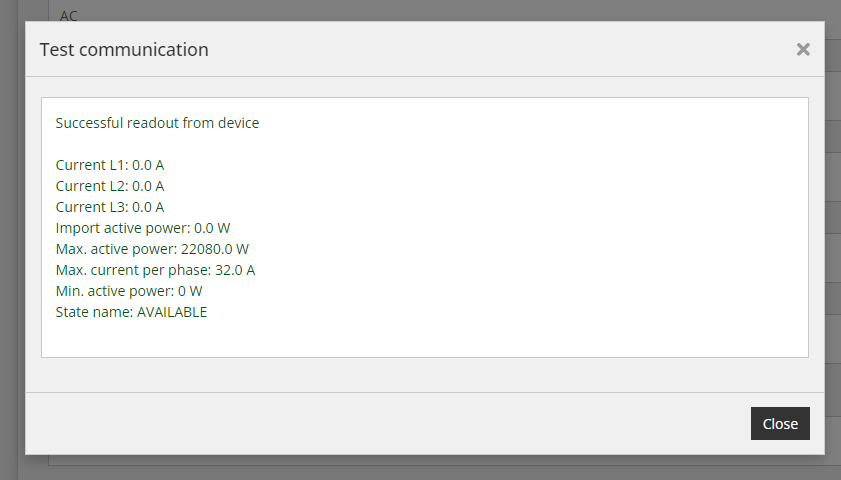

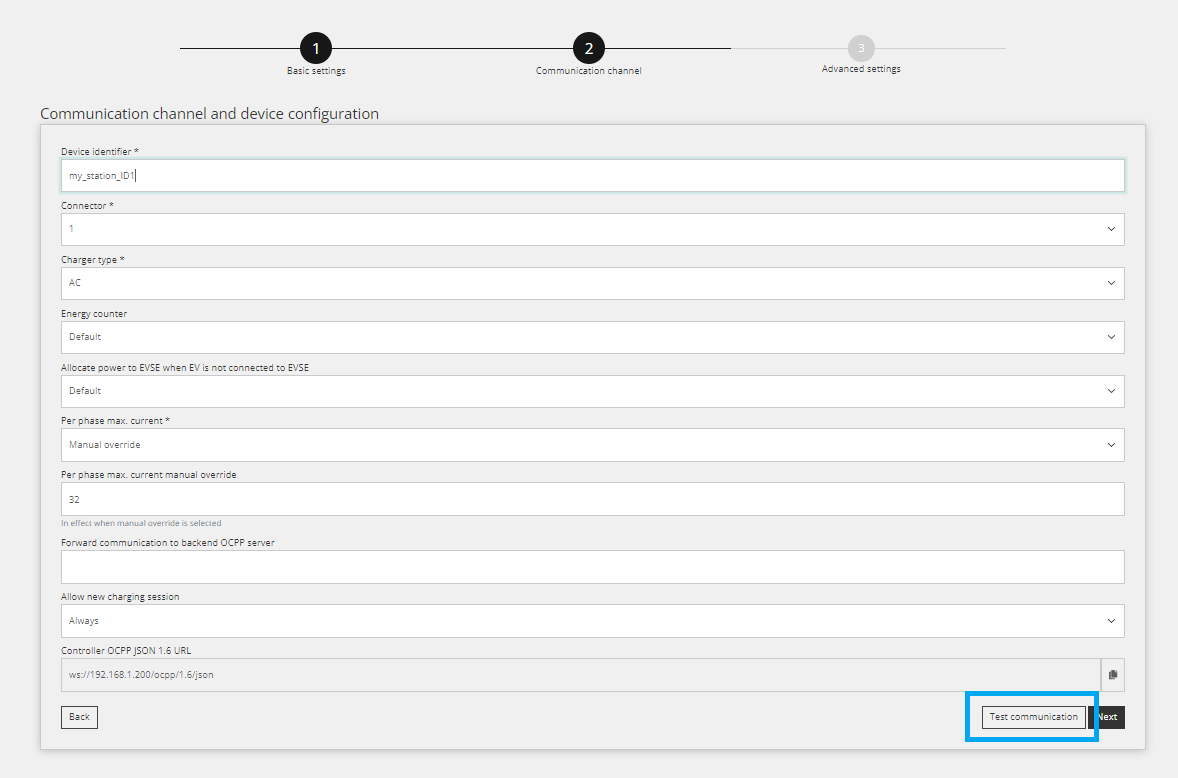

Um sicherzustellen, dass die OCPP-Kommunikation hergestellt ist, kann ein Kommunikationstest über die Schaltfläche „Kommunikation testen“ durchgeführt werden, die sich unten rechts nach allen Kommunikationskanalfeldern befindet.

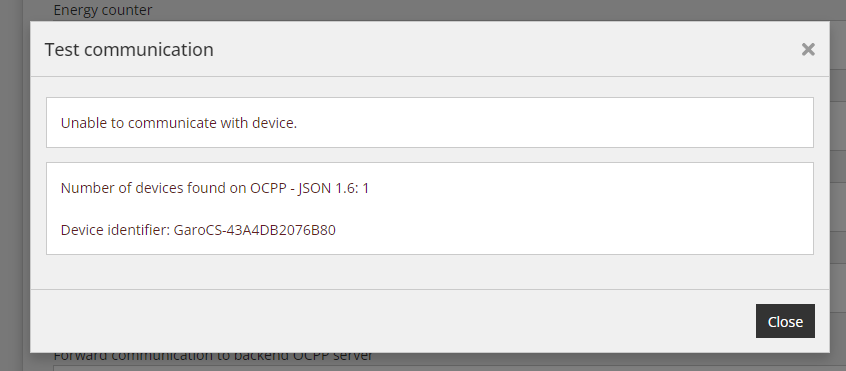

Es gibt drei verschiedene Fälle einer Kommunikationsantwort.
Fall 1: Die Kommunikation funktioniert ordnungsgemäß.
Fall 2: Keine Kommunikation mit Gerät 1 möglich, die ID des Geräts ist nicht festgelegt oder anders.

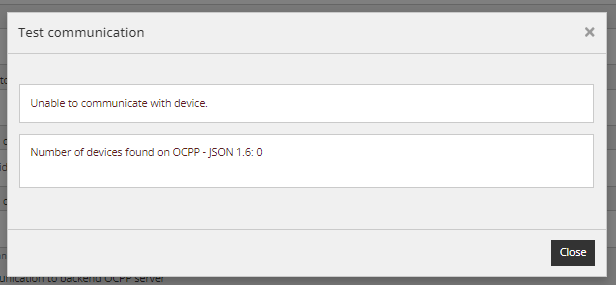

Fall 3: Es wurde kein Gerät mit OCPP 1.6-Kommunikation gefunden.
4. Modbus TCP/IP Kommunikation zwischen dem ABB Terra AC Wall-Box-Ladegerät und dem Reduxi-Controller
Link zu ABB großzügig für die Modbus-Kommunikation der ABB Terra AC Wallbox:
4.1 Gerät hinzufügen (ABB Terra AC WallboxLadegerät)
Melden Sie sich zunächst beim lokalen Reduxi-Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.
4.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten
Wählen Sie im ersten Schritt die Grundeinstellungen aus:
- Gerätetyp auswählen: EV-Ladegerät,
- Typ auswählen: ABB Terra AC Wallbox,
- und legen Sie den Namen fest.
4.3 Gerätekonfiguration für Modbus TCP/IP

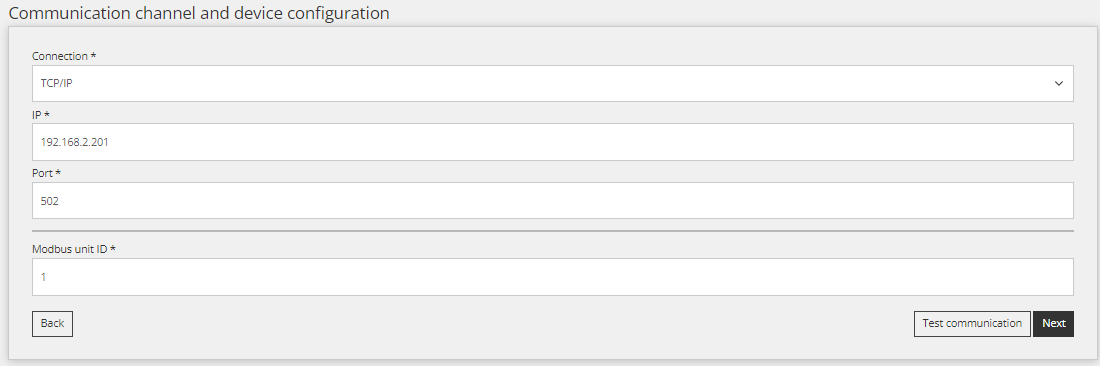

Der zweite Schritt wird für den Kommunikationskanal verwendet, damit die Modbus TCP/IP-Kommunikation ordnungsgemäß funktioniert. Geben Sie zunächst die von der ABB Terra AC-Wallbox erhaltene IP ein und definieren Sie die Modbus-ID, die standardmäßig auf 1 eingestellt ist.
4.4 Testkommunikation

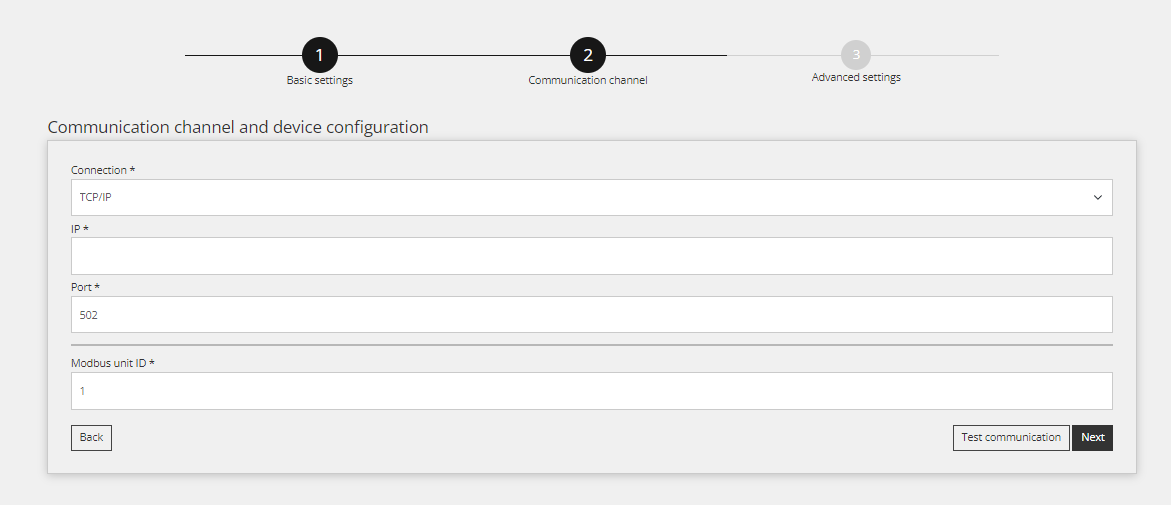

Um sicherzustellen, dass die Modbus TCP/IP-Kommunikation hergestellt ist, kann ein Kommunikationstest über die Schaltfläche „Kommunikation testen“ durchgeführt werden, die sich unten rechts nach allen Kommunikationskanalfeldern befindet.
Beispiel-IP: 192.168.2.201
Es gibt drei verschiedene Fälle einer Kommunikationsantwort.

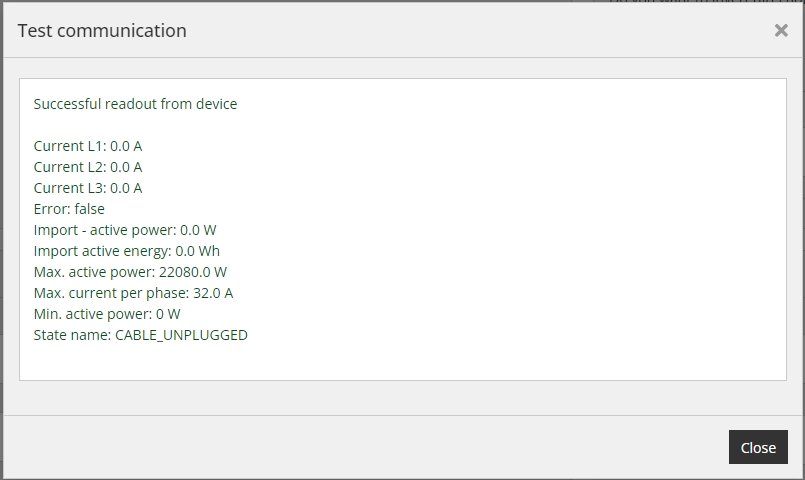

Fall 1: Die Kommunikation funktioniert einwandfrei.

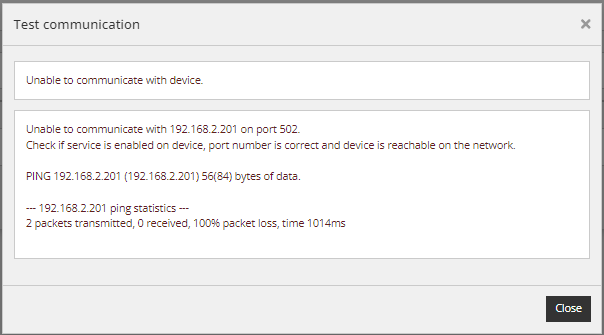

Fall 2: Keine Kommunikation mit dem Gerät über IP = 192.168.2.201 möglich, die IP des Geräts ist anders:

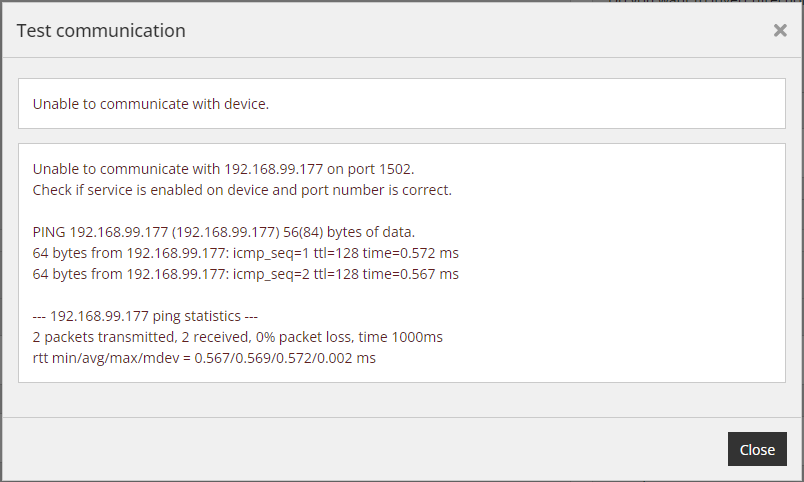

Fall 3: Der gewählte Port ist nicht korrekt, überprüfen Sie den Port für Modbus TCP/IP:
4.5 Standardparameter

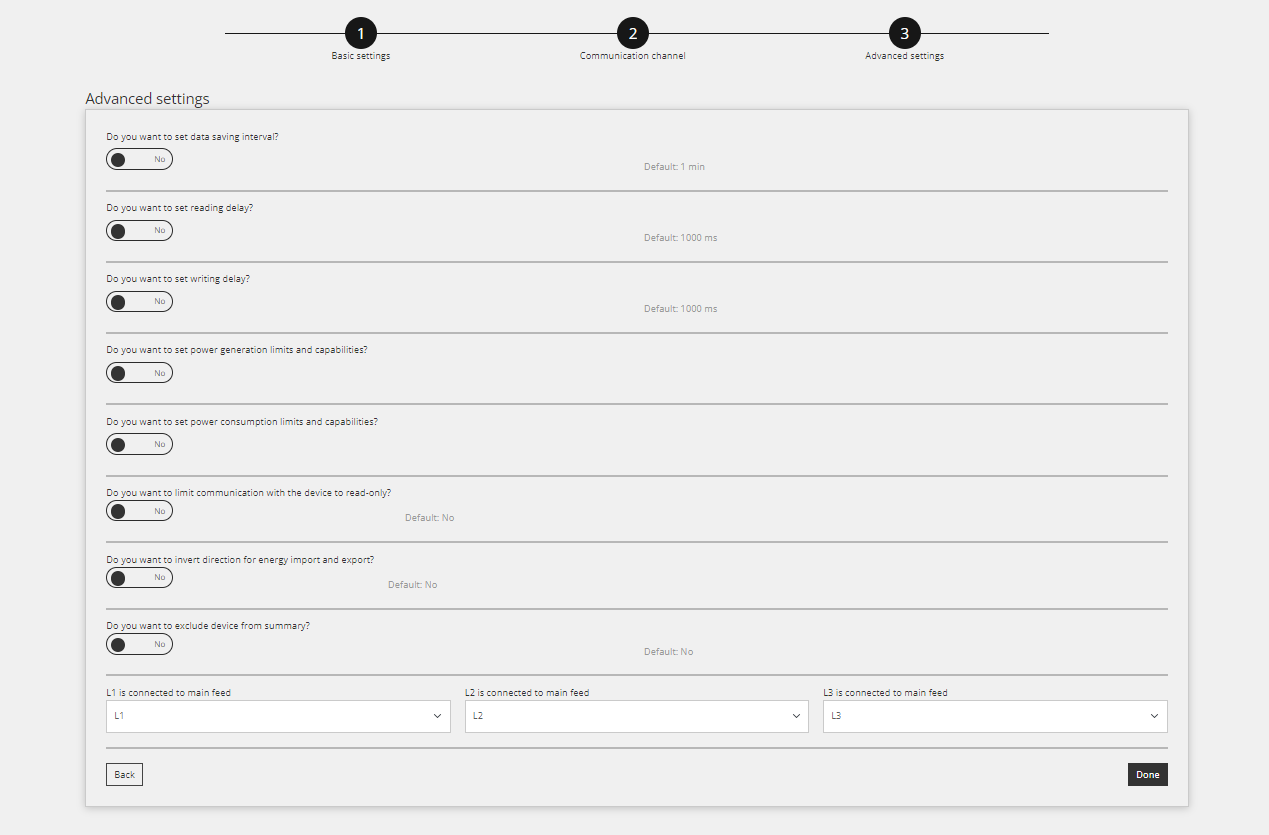

Füllen Sie die erweiterten Einstellungen aus und wählen Sie die im Bild unten angezeigten Parameter aus. Die Einstellungen können je nach Standortanforderungen variieren. Wenn Sie fertig sind, klicken Sie auf Ihrem Bildschirm auf die Schaltfläche „Fertig“.
5.1 Messwerte vom Gerät für OCPP oder Modbus TCP/IP
Der Zweck dieses Punktes besteht darin, zu zeigen, wie die Messwerte des Geräts überprüft werden. Dies erfolgt unter „Gerät/Letzte Messung“.
Sobald das Gerät erfolgreich über den Konfigurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxiüberwacht werden.
