Integrieren Sie Reduxi mit dem AXIbox 11K-Ladegerät über Wi-Fi, unter Verwendung des OCPP-Protokolls. Die Flexibilität von Reduxi ermöglicht Kostensenkungen von bis zu 30%.

1. Evchargo-Anwendung

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Die Anwendung ist im Google Store erhältlich:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Die Anwendung ist im Apple App Store erhältlich:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Verbindung mit derAnwendung Evchargo

2.1 Anmeldung/Registrierung bei der Evchargo-Anwendung

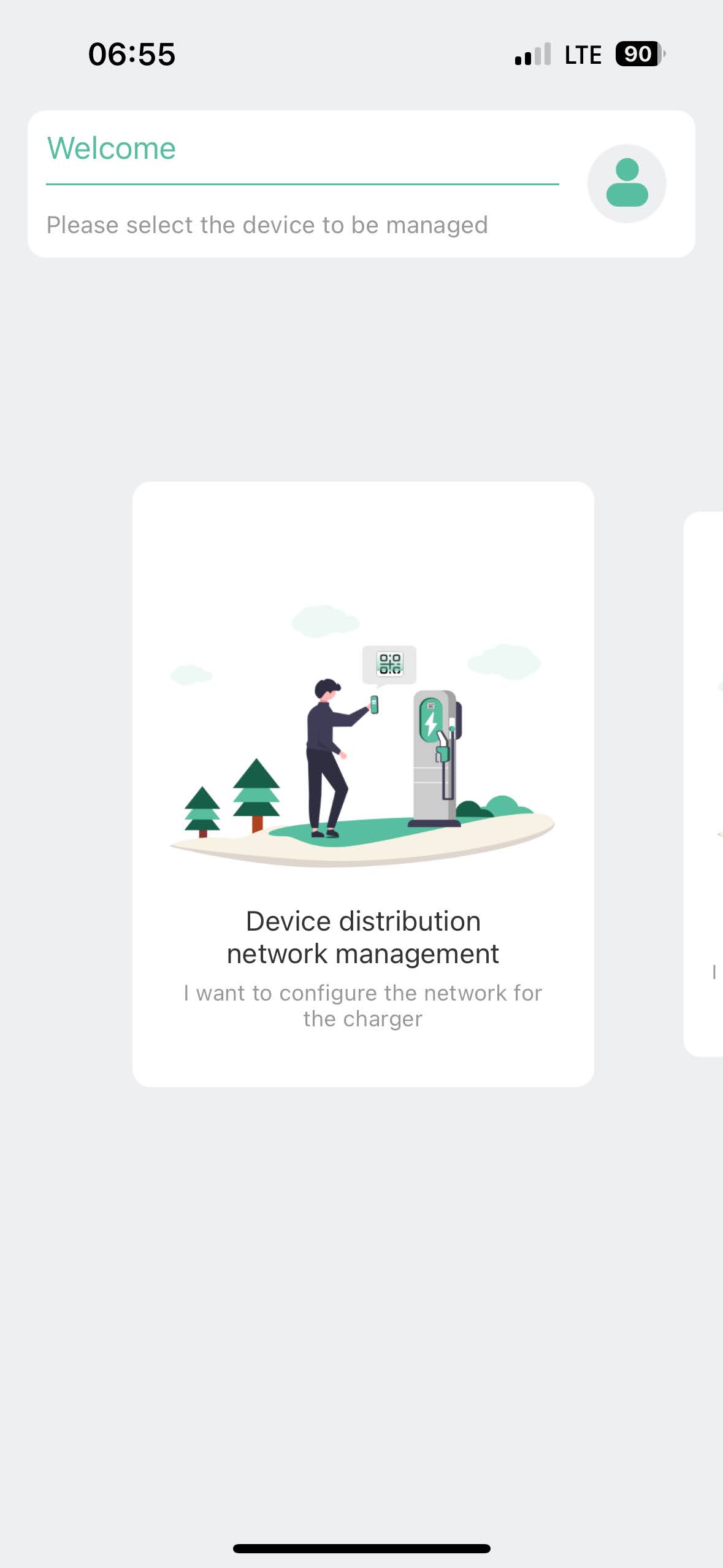

Öffnen Sie die Anwendung und melden Sie sich entweder an oder registrieren Sie ein neues Konto. Die Startseite ("Willkommensseite") wird unten angezeigt.

2.1.1 Evchargo-App für Ladegerät-Einstellungen

Nach der Anmeldung muss die Konfiguration des Ladegeräts in der Evchargo-App vorgenommen werden.

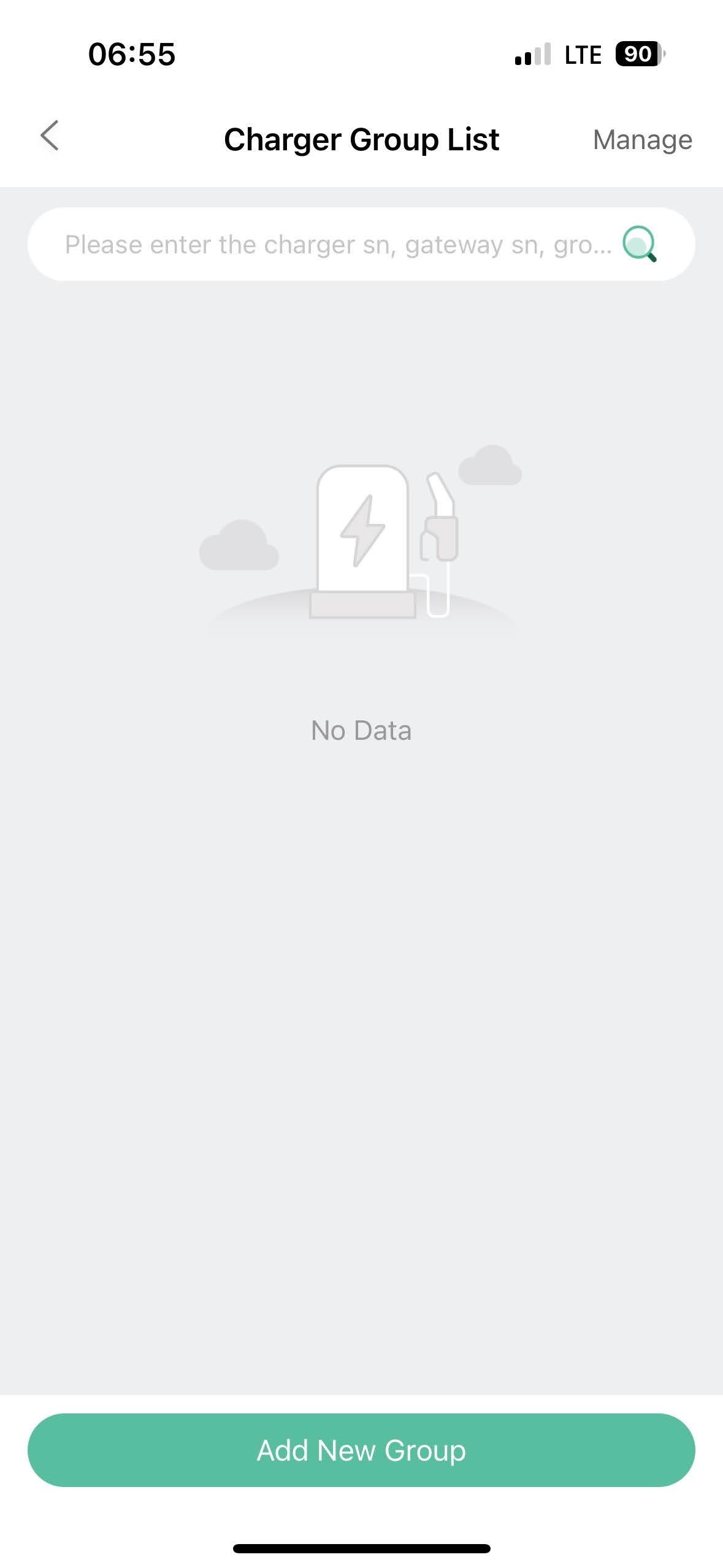

Neue Gruppe hinzufügen:

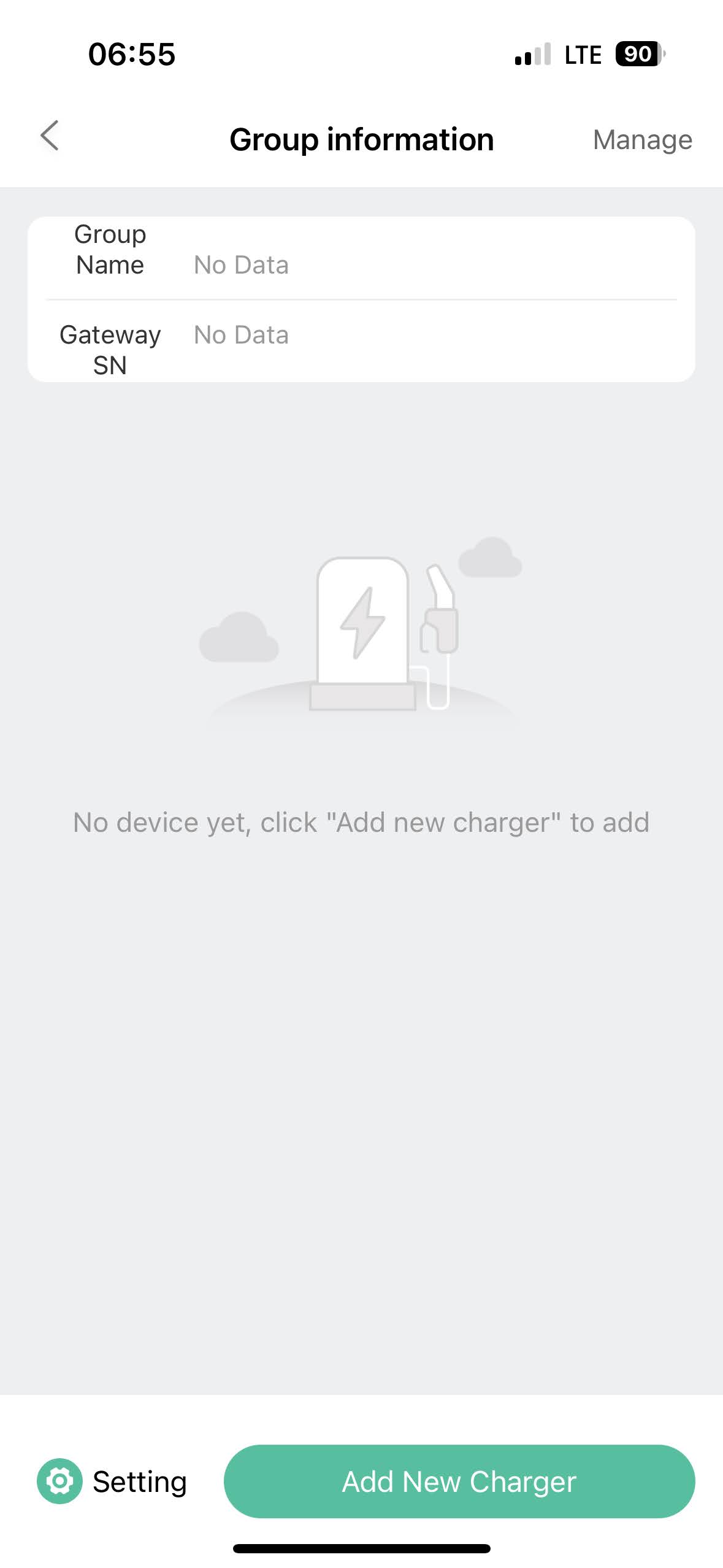

Neues Ladegerät hinzufügen:

Verwenden Sie den Bluetooth-Scan und wählen Sie das Gerät aus:

Fügen Sie das Gerät hinzu:

Mit Wifi verbinden:

Wenn Sie mit Wifi verbunden sind, klicken Sie auf die Schaltfläche "Einstellungen" unten links:

Klicken Sie auf die Schaltfläche Serverinformationen:

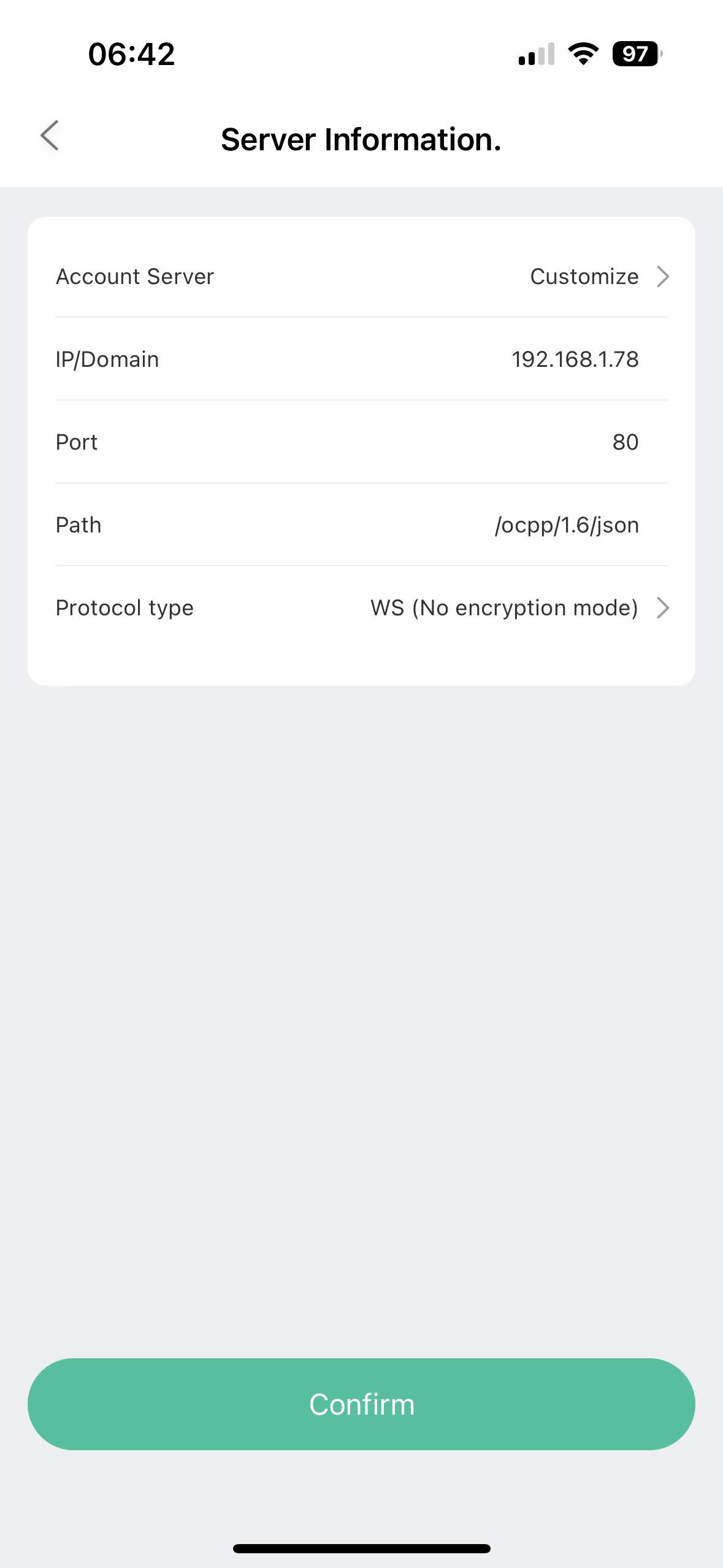

Geben Sie die Serverinformationen wie unten dargestellt ein:

Die URL des OCPP-Servers wird vom Reduxi-Controller bezogen.

Beispiel-URL = ws://192.168.1.78/ocpp/1.6/json/

Protokolltyp = WS

IP/Domäne = 192.168.1.78

Anschluss = 80 (für WS-Protokolle)

Pfad = /ocpp/1.6/json/

Der letzte Schritt ist die Startseite des angeschlossenen EV-Ladegeräts:

3. OCPP-Kommunikation zwischen dem AXIbox 11K-Ladegerät und dem Reduxi-Controller

3.1 Gerät hinzufügen

Melden Sie sich zunächst im lokalen Reduxi-Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche "Gerät hinzufügen" klicken.

3.2 Wählen Sie das Gerät, das Sie hinzufügen möchten

Wählen Sie im ersten Schritt die Grundeinstellungen:

Gerätetyp auswählen: EV-Ladegerät,
Typ auswählen: OCPP 1.6 - JSON,
Benennen Sie das Gerät.

3.3 Gerätekonfiguration für OCPP

Der zweite Schritt wird für den Kommunikationskanal verwendet, damit die OCPP-Kommunikation ordnungsgemäß funktioniert. Geben Sie zunächst die Gerätekennung (SN der AXIbox 11K) ein, die Sie von der Evchargo-App erhalten haben und die im Kommunikationskanal eingestellt werden muss.

Wenn das OCPP JSON 1.6-Protokoll verwendet wird, wird die OCPP-Server-URL benötigt und vom Reduxi-Controller generiert. Die URL kann direkt über den Kommunikationskanal abgerufen werden.

Beispiel-URL: ws://192.168.1.78/ocpp/1.6/json/

3.4 Testkommunikation

Um sicherzustellen, dass die OCPP-Kommunikation hergestellt ist, kann ein Kommunikationstest über die Schaltfläche "Kommunikation testen" unten rechts hinter allen Kommunikationskanalfeldern durchgeführt werden.
