So verbinden Sie die AXIbox 11K EV-Ladestation mit dem Reduxi Controller
Verbinden Sie die AXIbox 11K Ladestation per WLAN und über das Protokoll OCPP mit Reduxi. Die Flexibilität von Reduxi ermöglicht Kostensenkungen von bis zu 30 %.
Textbeschreibung dieses Bildes

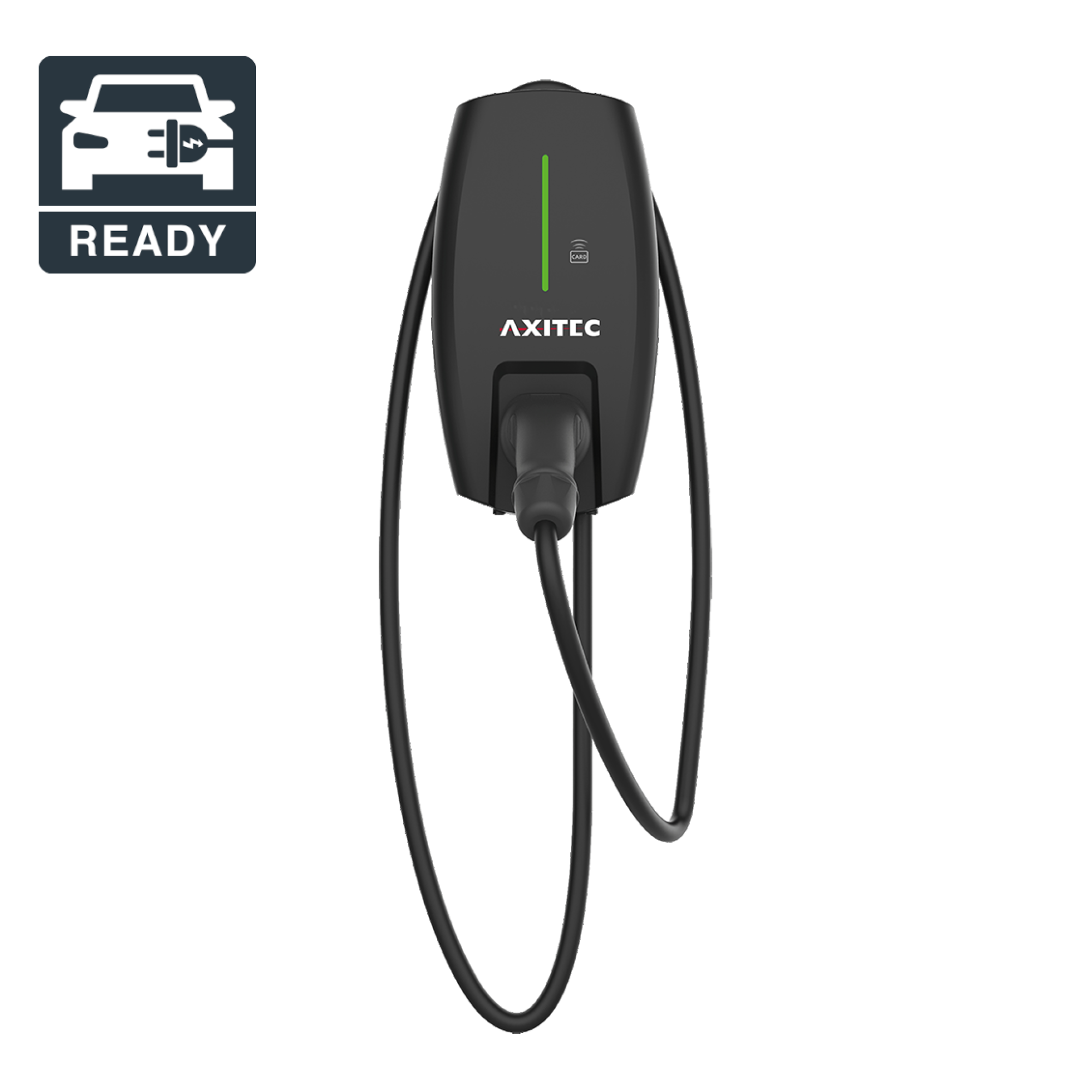

Produktfoto einer schwarzen, wandmontierten EV-Ladestation auf weißem Hintergrund. Die Front zeigt einen grünen senkrechten LED-Streifen, ein kleines Kartenleser-Symbol mit dem Text CARD und das aufgedruckte Logo AXITEC. Unten an der Front sitzt ein Ladestecker in einer Halterung; das Ladekabel hängt in zwei langen Schlaufen daran herunter. In der oberen linken Ecke befindet sich ein dunkles quadratisches Schild mit einem Auto- und Steckersymbol und dem Wort READY.
1 Vorbereitung
1.1 Technische Dokumentation
- AXIbox 11K product page – AXITEC Produktseite der Ladestation
- AXIbox 11K datasheet (PDF) – Technische Daten der Ladestation
- Installer portal login – Anmeldeseite, die im Originalartikel genannt wird
1.2 Evchargo app
Sie konfigurieren die Ladestation mit der Evchargo app. Installieren Sie sie aus dem Store Ihres Smartphones:
- Google Play Store: https://play.google.com/store/apps/details?id=cn.enplus.chargein
- Apple App Store: https://apps.apple.com/gb/app/evchargo/id1533765408
Textbeschreibung dieses Bildes
App-Symbol: weißes Quadrat mit abgerundeten Ecken und einer grünen Form in Gestalt eines E, links abgerundet und mit zwei eingeschnittenen weißen waagerechten Schlitzen, wie ein Stecker.
1.3 Benötigte Ausrüstung
- AXIbox 11K Ladestation
- Smartphone mit der Evchargo app (Bluetooth dient zum Finden der Ladestation)
- Wi‑Fi-Netzwerk für das Ladegerät
- Reduxi Controller im selben Netzwerk
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
2 AXIbox 11K in der Evchargo app konfigurieren
2.1 Anmelden oder registrieren
Öffnen Sie die App und melden Sie sich an oder registrieren Sie ein neues Konto. Die Startseite (Welcome page) wird angezeigt.
Textbeschreibung dieses Bildes
Screenshot des Startbildschirms der mobilen Evchargo app auf einem Smartphone (Statusleiste: Uhrzeit 06:55, LTE, Akku 90). Oben steht eine weiße Karte mit der grünen Überschrift "Welcome", einer grünen Linie darunter, dem grauen Text "Please select the device to be managed" und einem runden grauen Benutzersymbol (grünes Personensymbol) rechts. Darunter folgt eine große weiße Karte mit einer Illustration einer Person, die ein Smartphone auf eine EV-Ladestation richtet, mit einer QR-Code-Sprechblase darüber sowie Bäumen und Wolken. Kartentitel: "Device distribution network management"; Untertitel: "I want to configure the network for the charger". Am rechten Rand ist der Rand einer zweiten weißen Karte zu sehen. Der untere Bildschirmbereich ist leer hellgrau, mit dem schwarzen Home-Balken des Smartphones.
2.2 Gruppe und Ladestation hinzufügen
Nach der Anmeldung konfigurieren Sie die EV-Ladestation in der Evchargo app.
Textbeschreibung dieses Bildes
Screenshot des Bildschirms Charger Group List in der mobilen Evchargo app auf einem Smartphone (Statusleiste: Uhrzeit 06:55, LTE, Akku 90). Kopfzeile: Zurück-Pfeil links, Titel "Charger Group List", "Manage" rechts. Darunter folgt ein Suchfeld mit dem Platzhalter "Please enter the charger sn, gateway sn, gro..." (Text abgeschnitten) und einer grünen Lupe. Der Listenbereich ist leer: eine graue Illustration einer Ladestation mit Blitz und Stecker, zwei Wolken und der Text "No Data". Unten befindet sich auf einem weißen Streifen eine breite grüne, abgerundete Schaltfläche "Add New Group", darunter der schwarze Home-Balken des Smartphones.
Textbeschreibung dieses Bildes
Screenshot des Bildschirms Group information in der mobilen Evchargo app auf einem Smartphone (Statusleiste: Uhrzeit 06:55, LTE, Akku 90). Kopfzeile: Zurück-Pfeil, Titel "Group information", "Manage" rechts. Eine weiße Karte listet zwei Felder: Group Name: No Data; Gateway SN: No Data. Darunter folgt eine graue Illustration einer Ladestation mit Blitz und Stecker, mit zwei Wolken und dem Text "No device yet, click "Add new charger" to add". Unten: links ein grünes rundes Zahnradsymbol mit der Beschriftung "Setting" und rechts eine breite grüne Schaltfläche "Add New Charger", darunter der schwarze Home-Balken des Smartphones.
Textbeschreibung dieses Bildes
Screenshot eines Smartphone-App-Bildschirms (langes Bild, unterhalb des Inhalts größtenteils weiß) mit dem Titel Add New Charger und einem Zurück-Pfeil links. Statusleiste: Uhrzeit 06:55, LTE-Signal, Akku 90. Ein blaues Bluetooth-Symbol mit der Überschrift Device Bluetooth scanning und dem grauen Text In order to match the charging station more quickly. (abgeschnitten). Darunter eine graue Karte mit einem Listeneintrag: SN10052204, gefolgt von einem blauen Kasten, der den Rest der Nummer verdeckt, mit einem Pfeil nach rechts. Unter der Karte steht der Text: Unable to find the device, please add a charger (add a charger ist ein blauer Link). Unten ist der Home-Balken des Smartphones.
Textbeschreibung dieses Bildes
Screenshot eines Smartphone-App-Bildschirms (sehr hohes, schmales Bild) mit dem Titel Manual entry und einem Zurück-Pfeil links. Statusleiste: Uhrzeit 06:55, LTE-Signal, Akku 90. Feld Charger SN: mit dem Wert SN10052204, gefolgt von einem blauen Kasten, der den Rest verdeckt, und einem grünen Scan-Rahmen-Symbol rechts. Feld MAC: mit dem Wert 78e36df, gefolgt von einem blauen Kasten, der den Rest verdeckt. Unter den Feldern ist der Bildschirm leer und weiß. Unten: eine große grüne, abgerundete Schaltfläche mit der Beschriftung Add und der Home-Balken des Smartphones.
2.3 Mit dem WLAN verbinden
Verbinden Sie die Ladestation mit Ihrem WLAN.
Textbeschreibung dieses Bildes
Screenshot eines Smartphone-App-Bildschirms (langes Bild, unterhalb des Inhalts größtenteils weiß). Statusleiste: Uhrzeit 06:55, LTE-Signal, Akku 90. Titel: Set distribution network information mit einem Zurück-Pfeil links. Feld Group Name: Reduxi. Feld Wi-Fi: Wert LBStu, gefolgt von einem blauen Kasten, der den Rest des Netzwerknamens verdeckt. Feld mit der Beschriftung WIFI Passwor (Text wie gedruckt abgeschnitten): leer. Unter den Feldern ist der Bildschirm leer und weiß. Unten: eine große grüne, abgerundete Schaltfläche mit der Beschriftung distribution network (Text wie angezeigt) und der Home-Balken des Smartphones.
Sobald die Ladestation mit dem WLAN verbunden ist, tippen Sie unten links auf die Schaltfläche Settings. Tippen Sie dann auf die Schaltfläche server information.
Textbeschreibung dieses Bildes
Screenshot eines Smartphone-App-Bildschirms (langes Bild). Statusleiste: Uhrzeit 06:57, LTE-Signal, WLAN-Symbol, Akku 90. Titel: Group information mit einem Zurück-Pfeil links und Manage rechts. Karte: Group Name: Reduxi; Gateway SN: SN10052204, gefolgt von einem blauen Kasten, der den Rest verdeckt, mit einer grünen Schaltfläche Copy. Zweite Karte: Charger SN: SN10052204 und Gateway SN: SN10052204, jeweils gefolgt von einem blauen Kasten, der den Rest verdeckt; rechts ein grünes Signalstärke-Symbol. Darunter folgt ein leerer hellgrauer Bereich. Unten links: ein grünes Zahnradsymbol mit dem Wort Setting; daneben eine große grüne, abgerundete Schaltfläche mit der Beschriftung Add New Charger. Ganz unten befindet sich der Home-Balken des Smartphones.
Textbeschreibung dieses Bildes
Screenshot eines Smartphone-App-Bildschirms (langes Bild) mit abgedunkeltem grauem Hintergrund und einem weißen Menü am unteren Rand. Statusleiste: Uhrzeit 06:57, LTE-Signal, WLAN-Symbol, Akku 90. Titel: Group information mit einem Zurück-Pfeil links und Manage rechts. Karte: Group Name: Reduxi; Gateway SN: SN10052204, gefolgt von einem blauen Kasten, der den Rest verdeckt, mit einer grünen Schaltfläche Copy. Eine zweite Karte (abgedunkelt): Charger SN: SN1005220, gefolgt von einem blauen Kasten; Gateway SN: SN10052204, gefolgt von dem blauen Kasten; rechts ein grünes Signalstärke-Symbol. Menü am unteren Rand mit den Einträgen, jeweils mit einem grünen Symbol: Update Gateway SN, Server Information, Dismiss Group, Modify Group Name, Upgrade Firmware. Ganz unten befindet sich der Home-Balken des Smartphones.
2.4 OCPP-Server festlegen
Geben Sie die Serverinformationen wie unten gezeigt ein. Die OCPP-Server-URL erhalten Sie vom Reduxi Controller (siehe Punkt 4, Abschnitt 4.2).
ws://192.168.1.78/ocpp/1.6/json/. Verwenden Sie die URL Ihres eigenen Controllers.| Parameter | Wert |
|---|---|
| Protokolltyp | WS |
| IP/Domain |
192.168.1.78 (Beispiel: die IP-Adresse Ihres Reduxi Controllers) |
| Port |
80 (für das WS-Protokoll) |
| Pfad | /ocpp/1.6/json/ |
Textbeschreibung dieses Bildes
Screenshot des Bildschirms Server Information in der mobilen Evchargo app auf einem Smartphone (Statusleiste: Uhrzeit 06:42, WLAN, Akku 97). Kopfzeile: Zurück-Pfeil und Titel "Server Information.". Eine weiße Karte listet die Felder: Account Server: Customize (mit Pfeil nach rechts); IP/Domain: 192.168.1.78; Port: 80; Path: /ocpp/1.6/json; Protocol type: WS (No encryption mode) (mit Pfeil nach rechts). Unter der Karte befindet sich auf hellgrauem Hintergrund eine breite grüne Schaltfläche "Confirm", ganz unten der schwarze Home-Balken des Smartphones.
Der letzte Schritt ist die Startseite der verbundenen EV-Ladestation.
Textbeschreibung dieses Bildes
Screenshot der Startseite einer Charger-App auf einem Smartphone (langes Bild). Statusleiste: Uhrzeit 06:42, LTE-Signal, WLAN-Symbol, Akku 97. Oben ein Schalter mit zwei Optionen: Self-use (ausgewählt, grün) und Public. Zeile der Ladestation: grünes WLAN-Symbol, SN10052204 und ein Pfeil nach unten. Darunter: eine hellgraue Illustration einer Wallbox mit einer grünen senkrechten LED-Linie, einem Kartenleser-Symbol und einem Blitz, mit einem grünen Ring darum und zwei Blitz-Schaltflächen auf dem Ring sowie der Statusbezeichnung Available. Zwei Menüeinträge mit grünen Symbolen: Max Charging Current mit dem Wert 16A und einem doppelten Pfeil; Charging schedule (Weckersymbol) mit einem doppelten Pfeil. Eine große grüne Schaltfläche mit der Beschriftung Start. Navigationsleiste unten: Charge point (ausgewählt, grün), Map, Me. Ganz unten befindet sich der Home-Balken des Smartphones.
3 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
4 Ladegerät zu Reduxi hinzufügen
Die Ladestation kommuniziert über OCPP mit dem Reduxi Controller.
4.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator an (siehe Punkt 3) und klicken Sie auf die Schaltfläche Add device.
Textbeschreibung dieses Bildes
Screenshot der linken Seitenleiste des Reduxi Configurator. Oben: reduxi-Logo mit dem Text CONFIGURATOR. Eingeklappte Bereiche: Devices (Pluszeichen) und Strategies (Pluszeichen). Darunter zwei Schaltflächen nebeneinander: Add device (Pluszeichen, mit einem blauen Kasten hervorgehoben) und Add strategy (Pluszeichen). Darunter zwei Einträge: Settings und Profile. Der Bereich rechts neben der Seitenleiste ist leer und weiß.
Wählen Sie im ersten Schritt (Grundeinstellungen) aus:
- Gerätetyp:
EV charger - Type:
OCPP 1.6 - JSON - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Assistenten zum Hinzufügen eines Geräts im Reduxi Configurator, Schritt 1 von 3. Fortschrittsleiste mit drei Schritten: 1 Basic settings (aktiv, schwarzer Kreis), 2 Communication channel (grau), 3 Advanced settings (grau). Überschrift: Basic settings. Felder: Device type * : leeres Dropdown; Type * : leeres Dropdown; Name * : leeres Textfeld. Schaltflächen: Back (unten links), Next (unten rechts, dunkel).
4.2 Kommunikationseinstellungen
Der zweite Schritt legt den Kommunikationskanal für OCPP fest. Geben Sie zuerst den Device identifier ein. Das ist die Seriennummer (SN) der AXIbox 11K. Sie finden sie in der Evchargo app.
Bei OCPP JSON 1.6 erzeugt der Reduxi Controller die OCPP-URL des Servers. Sie können sie direkt im Kommunikationskanal ablesen. Geben Sie diese URL in der Evchargo app ein (siehe Punkt 2, Abschnitt 2.4).
ws://192.168.1.78/ocpp/1.6/json/
Textbeschreibung dieses Bildes
Screenshot der Kommunikationseinstellungen des Reduxi Configurators in einem Smartphone-Browser (langes Bild). Statusleiste: Uhrzeit 06:41, LTE-Signal, WLAN-Symbol, Akku 97. Adressleiste: 192.168.1.78. Die Seite ist durch einen Dialog abgedunkelt. Sichtbare abgedunkelte Felder: Dropdown mit AC; Energy counter: Default; Text Allocate power to EVSE when EV is not connected to EVSE; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.78/ocpp/1.6/json mit einem Kopiersymbol. Dialog Test communication mit einem Schließen-x: Meldung in einem Kasten Unable to communicate with device. Zweiter Kasten: Number of devices found on OCPP - JSON 1.6: 2; Device identifier: TACW11402, gefolgt von einem blauen Kasten; Device identifier: SN10052204, gefolgt von dem blauen Kasten (der SN-Text ist durch einen Textauswahl-Griff hervorgehoben). Dialog-Schaltfläche: Close. Unter den Dialog-Schaltflächen: Back (links), Test communication, Save (rechts). Fußzeile: (name omitted) | 6WG4-6TIQ-53W0-131A. Der Home-Balken des Smartphones überlappt die Fußzeile.
4.3 Kommunikation testen
Klicken Sie unten rechts unter den Feldern des Kommunikationskanals auf Test communication. Der Test prüft, ob die OCPP-Kommunikation steht, und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot des Assistenten zum Hinzufügen eines Geräts im Reduxi Configurator, Schritt 2 von 3 (Communication channel). Fortschrittsleiste: 1 Basic settings (schwarz), 2 Communication channel (schwarz, aktiv), 3 Advanced settings (grau). Überschrift: Communication channel and device configuration. Felder: Device identifier *: my_station_ID1 (Textfeld in Bearbeitung, grüner Rahmen); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (Hinweis darunter, klein); Forward communication to backend OCPP server: leer; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://-Adresse gefolgt von /ocpp/1.6/json. Schaltflächen unten: Back (links), Test communication (mit einem blauen Kasten markiert) und Next (rechts).
Der Test liefert eines von drei Ergebnissen:
- Fall 1: Die Kommunikation funktioniert einwandfrei.
- Fall 2: Unable to communicate with device 1. Die ID des Geräts ist nicht festgelegt oder weicht ab.
- Fall 3: Es wird kein Gerät mit OCPP-1.6-Kommunikation gefunden.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel "Test communication" und einer Schließen-Schaltfläche (x) oben rechts, über einem abgedunkelten Formular. Grüner Text: "Successful readout from device". Werte: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Schaltfläche unten rechts: Close.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel "Test communication" und einer Schließen-Schaltfläche (x) oben rechts, über einem abgedunkelten Formular. Erstes Feld: "Unable to communicate with device." Zweites Feld: "Number of devices found on OCPP - JSON 1.6: 1" und "Device identifier: GaroCS-43A4DB2076B80". Schaltfläche unten rechts: Close. Hinter dem Dialog zeigt das abgedunkelte Formular oben die Beschriftung "Energy counter" und unten "Forward communication to backend OCPP server".
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel "Test communication" und einer Schließen-Schaltfläche (x) oben rechts, über einer abgedunkelten Seite. Erstes Feld: "Unable to communicate with device." Zweites Feld: "Number of devices found on OCPP - JSON 1.6: 0". Schaltfläche unten rechts: Close.
5 Messwerte prüfen
5.1 Letzte Messwerte
Prüfen Sie die Messwerte des Geräts unter Device – Last measurement im Reduxi Configurator.
Textbeschreibung dieses Bildes
Screenshot der Seite "Last measurements" eines DAZE-Ladegeräts im Reduxi Configurator (laut vorhandenem Alternativtext). Karte "Control type": eine Schaltflächengruppe Auto (ausgewählt, türkis), Manual, Off, Boost; Zeitstempel 02. 10. 2024 15:47:17. Karte "Current": Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A (jeweils mit Zeitstempel 02. 10. 2024 15:47:17). Karte "Power": Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW (Zeitstempel 02. 10. 2024 15:47:17). Karte "Energy": Import active energy 5,104.5 kWh (Zeitstempel 02. 10. 2024 15:47:17). Karte "Other": Communication error OFF (Zeitstempel 02. 10. 2024 15:47:16); Control type AUTO; Error OFF; State name CABLE_UNPLUGGED... (Text mit Punkten abgeschnitten); Zeitstempel 02. 10. 2024 15:47:17.
Sobald das Gerät im Configurator hinzugefügt ist, können Sie es in der Reduxi-Cloud-Anwendung überwachen.
5.2 Ladegerät in einer Strategie verwenden
Um Energiekosten mit dynamischen Preisen und dynamischen Tarifen zu senken, definieren Sie eine Strategie wie in Strategien für den Reduxi Controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkt 1): Installieren Sie die Evchargo app und halten Sie die Ladestation, ein WLAN und den Reduxi Controller bereit.
AXIbox 11K (Punkt 2): In der Evchargo app: anmelden, Gruppe und Ladestation hinzufügen, WLAN verbinden, den OCPP-Server des Controllers eingeben.
In Reduxi hinzufügen (Punkte 3–4): Melden Sie sich an der Reduxi Weboberfläche an. Fügen Sie eine EV-Ladestation vom Typ OCPP 1.6 - JSON hinzu, geben Sie den Device identifier ein und führen Sie Test communication aus.
Inbetriebnahme (Punkt 5): Prüfen Sie Last measurement und legen Sie eine Strategie fest.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication: Geräte-ID nicht festgelegt oder abweichend (Fall 2) | Geben Sie die Seriennummer (SN) der AXIbox 11K aus der Evchargo app als Device identifier ein. |
| Test communication: kein OCPP-1.6-Gerät gefunden (Fall 3) | Prüfen Sie die Serverinformationen in der Evchargo app: Protokoll WS, IP des Reduxi Controllers, Port 80, Pfad /ocpp/1.6/json/. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
