Die Verbindung zwischen Reduxi und GL charge LiteBox kann das DLMS zum Schutz der Installation ausführen.

1. Logo

2. Verbinden Sie die GL Charge LiteBox mit dem PC

2.1 Verbindung zwischen PC und Ladegerät

Beide Geräte müssen sich im selben Netzwerk befinden, um die GL Charge Litebox zu konfigurieren. Sobald dieses Kriterium erfüllt ist, kann der Benutzer mit dem bevorzugten Browser eine Verbindung zur Browser-Schnittstelle des Ladegeräts herstellen.

Verfahren:

Fügen Sie die IP-Adresse ein und fügen Sie den Port 8080 des Ladegeräts zu Ihrem Browser hinzu (Beispiel: 10.150.1.104:8080)
Anmelden mit, Benutzername: admin, Passwort:glc999

2.2.1 Browser-Schnittstelle (Ladegerätkonfiguration)

Schritte für korrekte Einstellungen:

Lademodus, eingestellt auf 1 = APP.
Setzen Sie die Ladegeräte-ID auf den gewünschten Wert (Beispiel: 1234).
Schreiben/Einfügen der Server-URL des Reduxi-Controllers (siehe 3.3 Gerätekonfiguration für OCPP).
Authentifizierungsschlüssel löschen .

3. OCPP-Kommunikation zwischen der GL-Lade-LiteBox und dem Reduxi-Controller

3.1 Gerät hinzufügen

Melden Sie sich zunächst im lokalen Reduxi-Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche "Gerät hinzufügen" klicken.

3.2 Wählen Sie das Gerät, das Sie hinzufügen möchten

Wählen Sie im ersten Schritt die Grundeinstellungen:

Gerätetyp auswählen: EV-Ladegerät,
Typ auswählen: OCPP 1.6 - JSON,
Benennen Sie das Gerät.

3.3 Gerätekonfiguration für OCPP

Der zweite Schritt wird für den Kommunikationskanal verwendet, damit die OCPP-Kommunikation ordnungsgemäß funktioniert. Geben Sie zunächst die vom Browser erhaltene Gerätekennung(Set charger ID 2.2.1) ein, die in das erste Feld des Kommunikationskanals eingefügt werden muss.

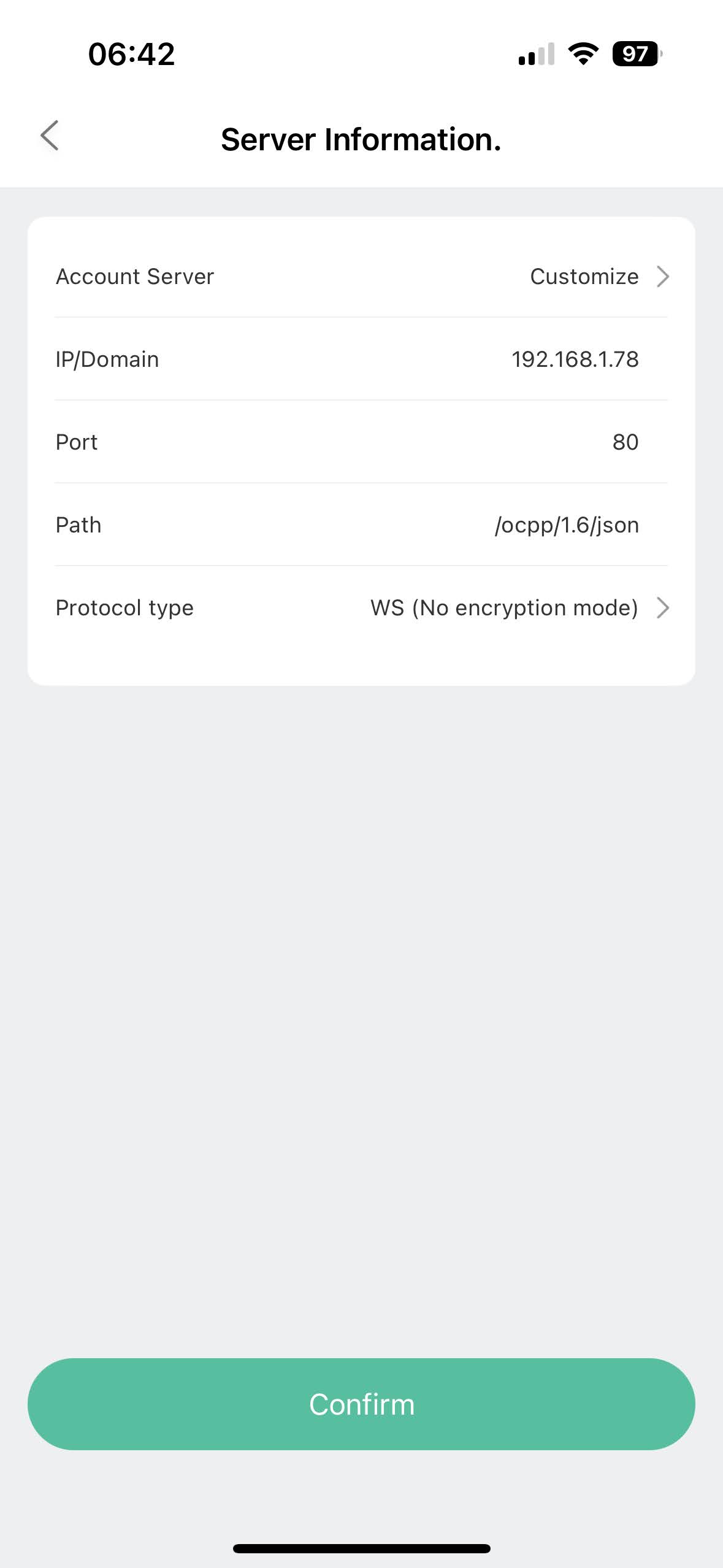

Wenn das OCPP JSON 1.6-Protokoll verwendet wird, wird die OCPP-Server-URL benötigt und vom Reduxi-Controller generiert. Die URL kann direkt über den Kommunikationskanal abgerufen werden.

Beispiel-URL: ws://10.150.120/ocpp/1.6/json/

3.4 Testkommunikation

Um sicherzustellen, dass die OCPP-Kommunikation hergestellt ist, kann ein Kommunikationstest über die Schaltfläche "Kommunikation testen" unten rechts hinter allen Kommunikationskanalfeldern durchgeführt werden.
