Die Verbindung zwischen Reduxi und GL Charge GlowBox kann den DLM zum Schutz der Installation ausführen.

1. Logo

2. Verbinden Sie die GL Charge GlowBox mit Reduxi über Modbus RTU

2.1 Physikalische Verbindung zwischen Reduxi Controller und GL Charge GlowBox

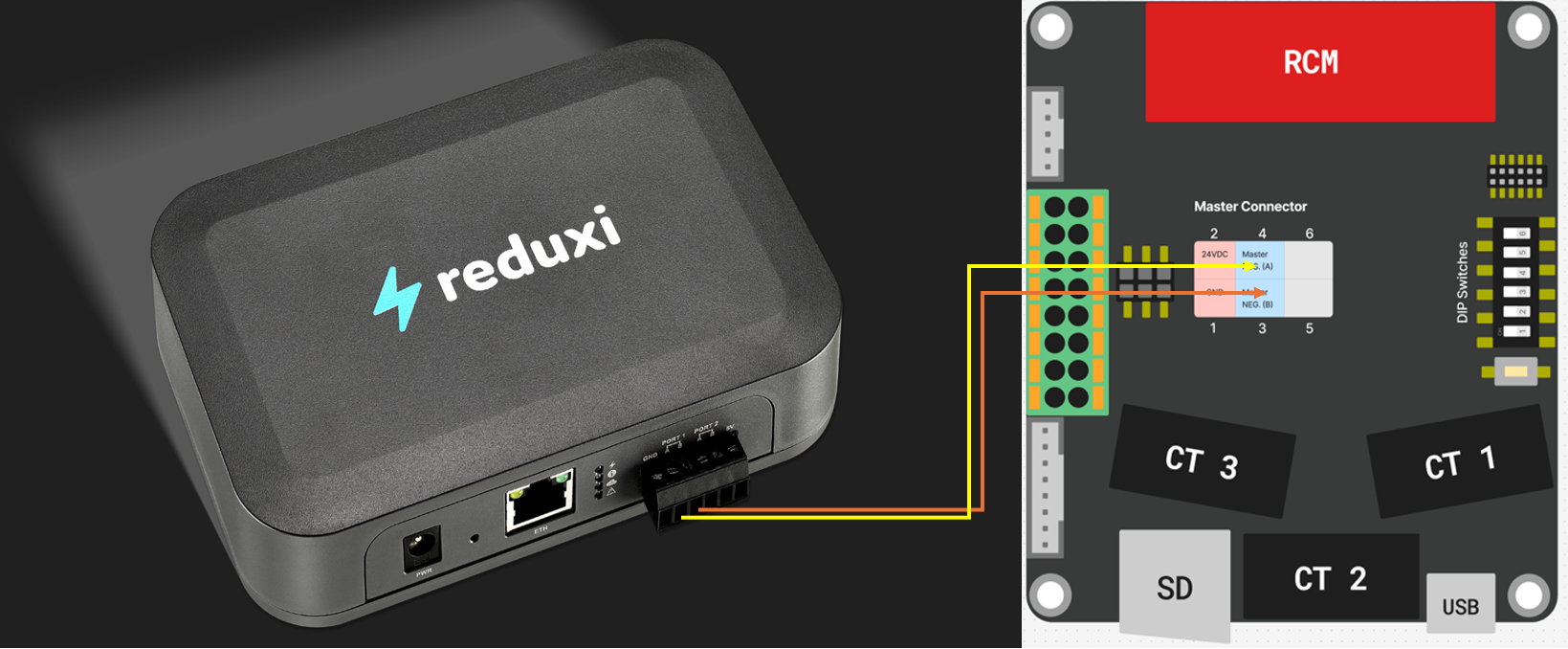

Für Modbus RTU muss eine physikalische Verbindung hergestellt werden, wie in der Abbildung unten dargestellt:

Für Modbus RTU müssen die ersten 4 von 6 Dip-Schaltern auf OFF gestellt werden, die Dip-Schalter 5 und 6 werden für die Definition von Slave-Adressen verwendet.

Beispiel:

Dip-Schalter (1,2,3,4) = OFF
Dip-Schalter (5,6) = OFF und OFF--> Adresse 1

3. Modbus RTUKommunikation zwischen der GL Charge Glowbox und dem Reduxi Controller

3.1 Gerät hinzufügen

Melden Sie sich zunächst im lokalen Reduxi-Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche "Gerät hinzufügen" klicken.

3.2 Wählen Sie das Gerät, das Sie hinzufügen möchten

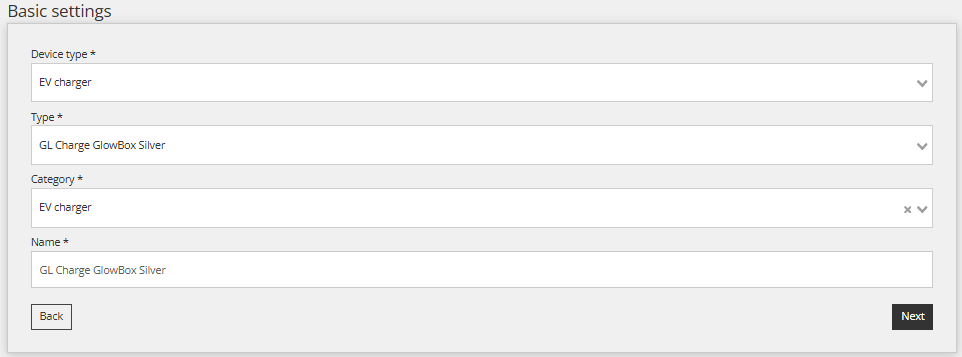

Wählen Sie im ersten Schritt die Grundeinstellungen:

• Gerätetyp auswählen: EV-Ladegerät,
• Typ auswählen: GL Charge GlowBox Silber
• Benennen Sie das Gerät.

3.3 Gerätekonfiguration für Modbus RTU Kommunikationskanal

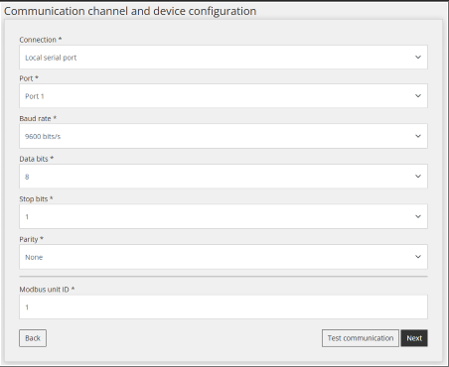

Geben Sie die erforderlichen Parameter ein, wie in der folgenden Abbildung gezeigt. Die Slave-Adresse kann je nach Einstellung der DIP-Schalter variieren, Punkt 2.1

3.4 Testkommunikation

Um sicherzustellen, dass die Modbus-RTU-Kommunikation hergestellt ist, kann ein Kommunikationstest über die Schaltfläche "Kommunikation testen" unten rechts hinter allen Kommunikationskanalfeldern durchgeführt werden.

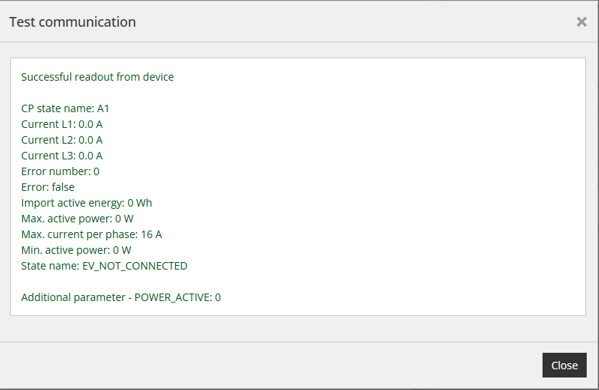

Reaktion der Kommunikation:

4. Ablesungen vom Gerät

In diesem Abschnitt soll gezeigt werden, wie die Messwerte des Geräts überprüft werden können. Dies geschieht unter "Gerät/Letzte Messung".

Sobald das Gerät erfolgreich über den Konfigurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxi überwacht werden.
