So verbinden Sie Zaptec GO, GO 2 und Pro EV-Ladestationen mit dem Reduxi Controller
Binden Sie Zaptec-Ladestationen in Reduxi ein und nutzen Sie dynamisches Lastmanagement mit KI-Tools.

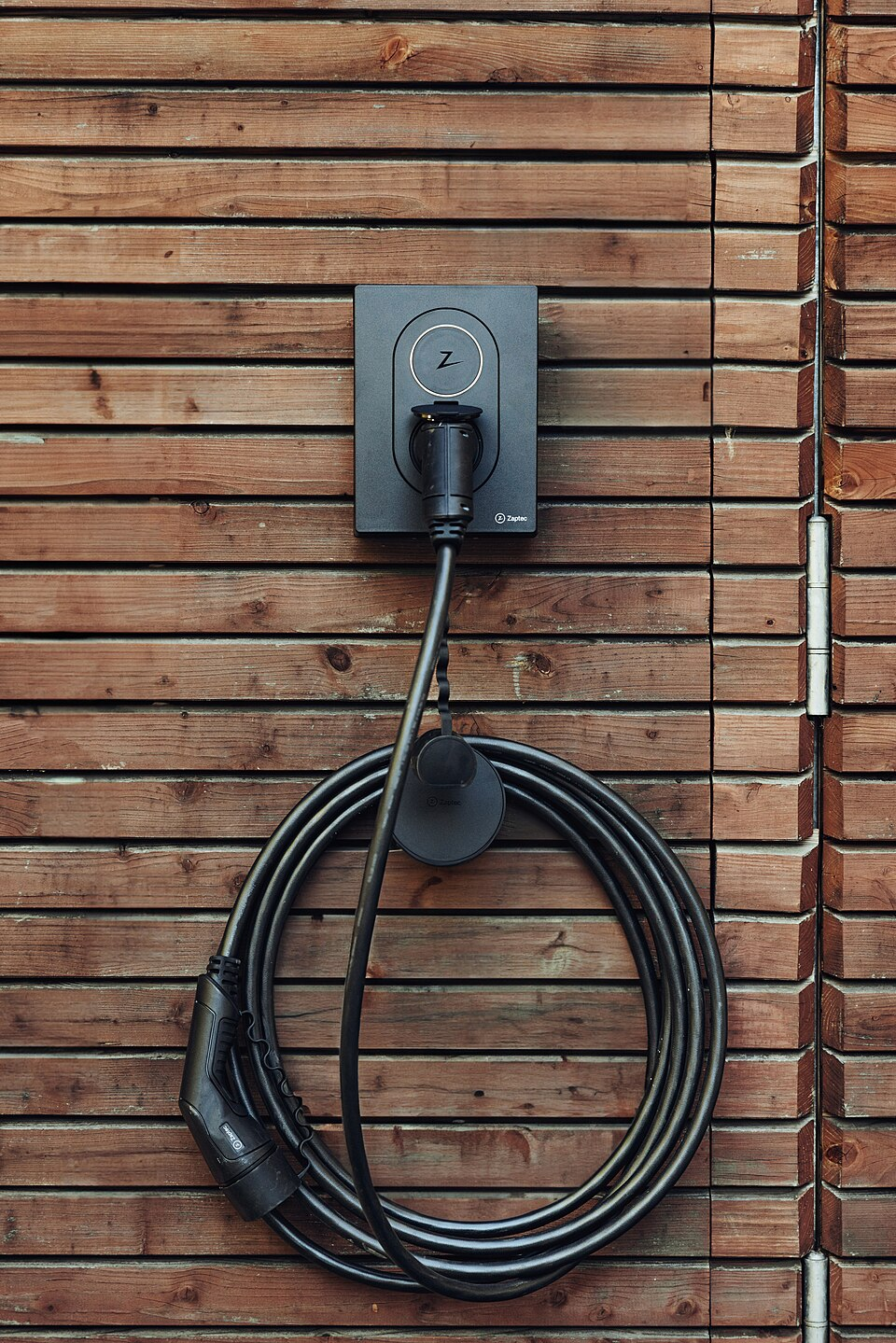

Textbeschreibung dieses Bildes
Foto einer dunkelgrauen, wandmontierten Ladestation für Elektrofahrzeuge an einer Wand aus waagrechten braunen Holzbrettern. Die Ladestation ist eine rechteckige Platte mit einer ovalen Vertiefung mit abgerundeten Kanten; im oberen Teil sitzt ein kreisförmiges Logo mit einem stilisierten Z in einem hellen Ring, im unteren Teil steckt ein schwarzer Ladestecker, das Kabel hängt nach unten. Der Aufdruck Zaptec befindet sich in der unteren rechten Ecke der Platte. Darunter hängt das schwarze Ladekabel in einer großen Schlaufe aufgewickelt an einer runden schwarzen Halterung; der Stecker mit Zaptec-Aufdruck liegt am unteren linken Ende der Wicklung. Rechts verläuft ein senkrechtes Metallrohr an der Wand.
1 Technische Dokumentation
Dokumente und Tools von Zaptec:
- How to install Zaptec Go 2 – Installationsanleitung: Montage, Verdrahtung, Konfiguration in der Zaptec-App
- How to install Zaptec Pro – Installationsanleitung für die Zaptec Pro
- Zaptec Installation Guide (Zaptec Go und Go 2, Schwedisch) – Installationsanleitung, die im Originalartikel verlinkt ist
- Zaptec Portal – Portal für die Autorisierung von Reduxi
2 Erforderliche Ausrüstung
Sie benötigen diese Komponenten:
- Ladestation Zaptec Go, Zaptec Go 2 oder Zaptec Pro
- Zaptec-App auf Ihrem Smartphone (Android oder iOS)
- Zugang zum Zaptec Portal
- Reduxi Controller
- Reduxi P1 Ultra
- Wi‑Fi-Netzwerk für das Ladegerät
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Ladestation und Reduxi-System vorbereiten
3.1 Zaptec-App
Textbeschreibung dieses Bildes
Logo von Zaptec: schwarzer Kreisring mit einem stilisierten Buchstaben Z darin, dahinter das Wort Zaptec in Schwarz auf weißem Hintergrund.
Die App ist bei Google Play erhältlich: https://play.google.com/store/apps/details?id=com.zaptec.zapapp
Die App ist im Apple App Store erhältlich: https://apps.apple.com/no/app/zaptec/id1131162170
3.2 Zaptec Go, Go 2 oder Pro installieren
Folgen Sie den Anweisungen von Zaptec: Zaptec Installation Guide (siehe auch Punkt 1).
3.3 Reduxi Controller und P1 Ultra installieren
- Wenn die Installation der Zaptec Go, Go 2 oder Pro abgeschlossen ist, stellen Sie die Verbindung der Ladestation von 4G auf Wi‑Fi um.
- Installieren Sie den Reduxi Controller.
- Installieren Sie den Reduxi P1 Ultra.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Zaptec-Ladestation zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie eine Zaptec Go, Go 2 oder Pro hinzu.
5.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 4) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot der linken Seitenleiste des Reduxi Configurator. Oben: reduxi-Logo mit dem Text CONFIGURATOR. Eingeklappte Bereiche: Devices (Pluszeichen) und Strategies (Pluszeichen). Darunter zwei Schaltflächen nebeneinander: Add device (Pluszeichen, mit einem blauen Kasten hervorgehoben) und Add strategy (Pluszeichen). Darunter zwei Einträge: Settings und Profile. Der Bereich rechts neben der Seitenleiste ist leer und weiß.
Wählen Sie im ersten Schritt (Basic settings) die Grundparameter des Geräts. Beispiel für eine Zaptec GO 2:
- Gerätetyp:
EV charger - Type:
Zaptec GO 2 - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator, Schritt 1 Basic settings. Schrittanzeige: 1 Basic settings (aktiv, schwarz), 2 Communication channel (grau). Überschrift: Basic settings. Felder: Device type *: EV charger (Dropdown); Type *: Zaptec GO + Zaptec GO 2 (Dropdown); Name *: Zaptec GO + Zaptec GO 2 (grauer Text). Schaltflächen: Back (links), Next (dunkel, rechts).
Klicken Sie auf Next.
5.2 Kommunikationseinstellungen
| Parameter | Wert |
|---|---|
| Autorisierungsoption | Authorisation flow |
| Control type | All chargers |
| Installations-ID | Nicht erforderlich |
Klicken Sie auf Done.
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator, Schritt 2 Communication channel. Schrittanzeige: 1 Basic settings, 2 Communication channel (beide schwarz). Überschrift: Communication channel and device configuration. Grauer Text: There are no available connections. Felder: Authorization option * (rotes Sternchen): Authorization flow (Dropdown); Control type * (rotes Sternchen): All chargers (Dropdown); Installation ID: leer. Hinweistext unter dem Feld: Installation ID obtained on https://portal.zaptec.com/ under Installations -> (desired installation) -> Settings -> Copy installation ID. Schaltflächen: Back (links), Done (dunkel, rechts).
5.3 Reduxi Zugriff auf die Ladestation geben
Nach dem Klick auf Done erscheint ein Pop-up vom Zaptec Portal. Damit geben Sie Reduxi Zugriff auf Ihre Ladestation:
- Melden Sie sich im Zaptec Portal an.
- Geben Sie die Seriennummer ein und klicken Sie auf Search, um die Ladestationen Ihrer Installation zu finden. Die Seriennummer finden Sie auf der Frontabdeckung der Ladestation oder im Zaptec Portal.
- Wählen Sie die Installation aus und klicken Sie auf Grant access. Eine Meldung bestätigt die erfolgreiche Autorisierung.
Textbeschreibung dieses Bildes
Screenshot eines kleinen Browserfensters mit dem Titel Grant access to external party - Za... (Zaptec Portal), Adressleiste portal.zaptec.com/access/confirm/9Y... (gekürzt), mit Schaltflächen zum Minimieren, Maximieren und Schließen. Dunkelgrüne Seite mit einer weißen Karte. Überschrift: Reduxi is requesting access to your installation. Text: You own multiple installations, please provide a serial number for one of the charging stations in the installation you wish to grant access. Feld: Serial number (Required), leer. Brauner Button: Search (Lupen-Symbol). Ausgegraute Schaltfläche: Grant access. Schaltfläche mit Umrandung: Cancel. Fußzeile: Zaptec Portal @ 2015-2026 Zaptec Charger AS. Am rechten Fensterrand ist eine Bildlaufleiste.
Textbeschreibung dieses Bildes
Screenshot eines kleinen Browserfensters mit dem Titel Grant access to external party - Za... (Zaptec Portal), Adressleiste portal.zaptec.com/access/confirm/9Y... (gekürzt), nach unten gescrollt. Dunkelgrüne Seite mit einer weißen Karte. Überschrift: Reduxi is requesting access to your installation. Ein auswählbarer Installationseintrag mit Haus-Symbol: (Name der Installation ausgelassen). Text: By granting access, Reduxi will be able to see charge history and other details for this installation. They will also be able to change settings for the installation and the installation charging stations. Text: Permissions can at any time be revoked using the Zaptec app or Portal. Link mit Symbol: Select another installation. Brauner Button: Grant access. Darunter Schaltfläche mit Umrandung: Cancel. Bildlaufleiste am rechten Rand.
Textbeschreibung dieses Bildes
Screenshot eines kleinen Browserfensters (Chrome, dunkle Titelleiste mit Schaltflächen zum Minimieren, Maximieren und Schließen). Tab-Titel und Adressleiste: 10.4.2.158/api/device/auth/callback (mit ... gekürzt). Sicherheitsanzeige: Inte säker [Schwedisch: Nicht sicher] mit Warndreieck; Übersetzen-Symbol rechts in der Adressleiste. Seiteninhalt auf weißem Hintergrund: Überschrift Authorization successful (fett), Text You can close this tab. Der Rest der Seite ist weiß und leer.
Die Zaptec-Ladestation ist jetzt zu Reduxi hinzugefügt.
6 Messwerte prüfen
6.1 Letzte Messwerte
Öffnen Sie die Ladestation unter Devices im Reduxi Configurator und prüfen Sie die Werte als zusätzlichen Test.
6.2 Steuerung durch Reduxi aktivieren
Für dynamisches Lastmanagement mit Reduxi stellen Sie den control type des Geräts auf AUTO. Nur dann wirken sich Strategiebefehle auf die Ladestation aus. Legen Sie eine Strategie wie unter Strategies for Reduxi controller beschrieben fest.
✓ Zusammenfassung
Vorbereitung (Punkte 1–3): Besorgen Sie die Unterlagen von Zaptec. Installieren Sie die Ladestation, die Zaptec-App, den Reduxi Controller und den P1 Ultra. Stellen Sie die Ladestation von 4G auf Wi‑Fi um.
Zaptec-Ladestation (Punkt 3): Installieren Sie die Zaptec Go, Go 2 oder Pro mit der Installationsanleitung von Zaptec.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich in der Reduxi-Weboberfläche an. Fügen Sie das Gerät als EV charger hinzu. Wählen Sie Authorisation flow und All chargers, klicken Sie auf Done und gewähren Sie den Zugriff im Zaptec Portal.
Inbetriebnahme (Punkt 6): Prüfen Sie die letzten Messwerte. Stellen Sie den Control type auf AUTO. Legen Sie eine Strategie fest.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Ladestation wird im Zaptec Portal nicht gefunden | Geben Sie die Seriennummer von der Frontabdeckung der Ladestation oder aus dem Zaptec Portal ein (siehe Punkt 5). |
| Ladestation bleibt nach der Installation offline | Stellen Sie die Verbindung der Ladestation von 4G auf Wi‑Fi um (siehe Punkt 3). |
| Controller und Ladestation sind in unterschiedlichen Netzwerken | Das funktioniert. Die Zaptec-Plattform tauscht die Daten zwischen beiden aus. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
