Sparen Sie bis zu 30 % Energiekosten, indem Sie die SG-fähigen Kontakte der Vaillant geoTHERM Wärmepumpen über das Reduxi Gateway nutzen und so eine dynamische Steuerung zur Anpassung an schwankende Energiepreise ermöglichen.

1. Erforderliche Komponenten zum Anschluss des Reduxi-Reglers an die Vaillant geoTHERM exklusiv Wärmepumpe VWS 103/3.

Um die Verbindung zwischen dem Reduxi-Regler und der Vaillant geoTHERM exklusiv VWS 103/3 Wärmepumpe herzustellen, werden zwei Komponenten benötigt:

1. Reduxi Controller
2. Reduxi-Gateway-Gerät mit 3x (30:1A) Stromsensoren (CTs)

Das Reduxi-Gateway-Gerät muss zuerst zum Reduxi Controller hinzugefügt (verbunden) werden, um die Betriebsarten der Wärmepumpe zu steuern/in Betrieb zu nehmen. Die Verbindung kann drahtlos (WLAN) oder kabelgebunden über ein UTP-Kabel (LAN) hergestellt werden. Weitere Informationen zur Verbindung finden Sie unter , der Verbindung vom Gateway zum Controller. Das Reduxi-Gateway-Gerät umfasst außerdem 3x (30:1A) Stromsensoren (Transformator), mit denen der elektrische Strom (d. h. die Leistung) für jede Phase der Wärmepumpe gemessen wird. Zusätzlich werden zwei Relaisausgänge verwendet, um Signale fürSG-Ready-Kontakte zu generieren, die die Betriebsarten der Wärmepumpe beeinflussen.

2. Verbinden eines Reduxi Controllers und Gateway-Geräts mit dem lokalen Netzwerk

Nachfolgend sehen Sie eine symbolische Darstellung der gesamten Verbindung vom Reduxi-Regler zur Wärmepumpe:

Weitere Informationen zum Anschließen eines Reduxi-Gateway-Geräts finden Sie unter folgendem Link: So konfigurieren Sie das Reduxi-Gateway.

3. Verbinden des Relais des Reduxi-Gateway-Geräts mit den SG-Ready-Kontakten einer Wärmepumpe

Um die Relais des Reduxi-Gateway-Geräts physisch mit den SG-Ready-Kontakten der Wärmepumpe zu verbinden, ist es wichtig, die genauen Positionen der SG-Ready-Kontakte auf der Platine der Wärmepumpe zu bestimmen. Das folgende Bild zeigt die Positionen der SG-ready-Kontakte auf der Platine der Vaillant geoTHERM exklusiv VWS 103/3
Wärmepumpe.  Das zweite Bild zeigt Verbindungen von Relais zu SG-fähigen Kontakten.

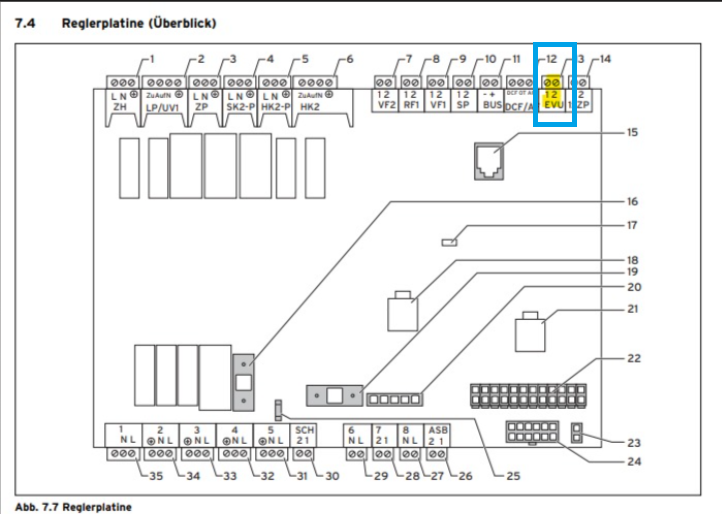

SG-fähige Kontakte auf der HP-Platine:

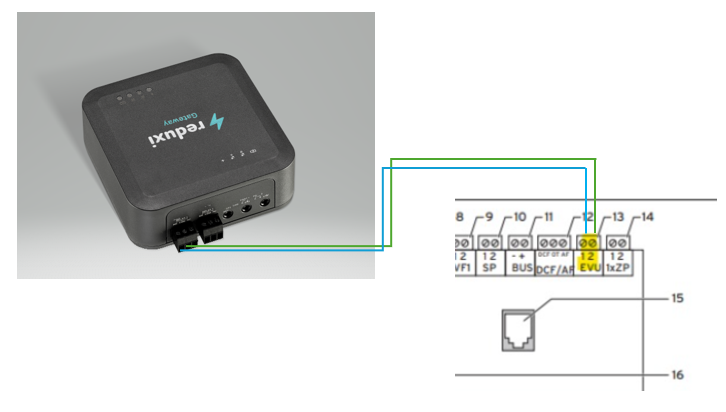

Verbindung vom Reduxi-Gateway-Gerät zu SG-fähigen Kontakten auf HP:

NC-Kontakt des ersten Relais des Reduxi-Gateway-Geräts --> bis Kontakt 1 an Anschluss 13; Blaues Kabel

COM-Kontakt des ersten Relais des Reduxi-Gateway-Geräts --> bis Kontakt 2 an Anschluss 13; Grünes Kabel

Bitte beachten: Das Reduxi Gateway-Gerät ermöglicht die Verwendung von Relaisausgängen als dauerhaft geschlossen " Normalerweise geschlossen - NC " oder geöffnet " Normalerweise geöffnet - NO ", während im Fall der Wärme Stiebel Eltron, Es werden KEINE Kontakte verwendet.

4. Reduxi Gateway-Gerät als Messgerät mit Stromsensoren

Die im Reduxi Gateway-Kit enthaltenen Stromsensoren (CTs) müssen an drei Eingänge angeschlossen werden, einen für jede Phase, wie in der Abbildung unten dargestellt.

Der Stromsensor deckt die einzelnen Phasenleitungen (L1, L2, L3) der Wärmepumpe ab, Bild unten:

5. Wärmepumpe als neues Gerät im Reduxi Configurator hinzufügen

Um eine neue Wärmepumpe als Gerät hinzuzufügen oder eine bestehende zu bearbeiten, folgen Sie bitte diesen Schritten, die im Folgenden in einzelnen Punkten beschrieben werden.

5.1 Gerät hinzufügen

Melden Sie sich lokal bei der Reduxi Configurator-Anwendung auf dem Controller an und drücken Sie die Schaltfläche „Gerät hinzufügen“.

5.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten

Wählen Sie im ersten Schritt (Grundeinstellungen) die grundlegenden Parameter des Geräts aus, das Sie hinzufügen möchten:

• Gerätetyp: HVAC,
• Typ: Redxi-Messgerät
• Name: Geben Sie den Namen des Geräts an.

5.3 Kommunikationskanal

Der erste Teil der Einrichtung des Kommunikationskanals ist für die Verbindung zwischen dem Reduxi-Gateway-Gerät und dem Reduxi Controller vorgesehen. Füllen Sie die Felder wie im Bild unten angezeigt aus (automatisch ausgefüllt).

Der zweite Teil des Kommunikationskanals ist für die aktuellen Sensoreinstellungen des Reduxi-Gateway-Geräts vorgesehen, wobei wir für alle aktuellen Sensoren „Automatische Erkennung vom Gateway“ auswählen.

Der dritte Teil des Kommunikationskanals ist der Definition von Signalen von den Relais des Redux-Gateway-Geräts gewidmet.

Tabelle für Betriebsarten:

 Hinweis: NO steht für normalerweise geöffnet :

Ein-Modus (Normalbetrieb), das erste Relais ist geschlossen (NC).

Aus-Zustand (HP-Stopp), das erste Relais ist geöffnet (NO)

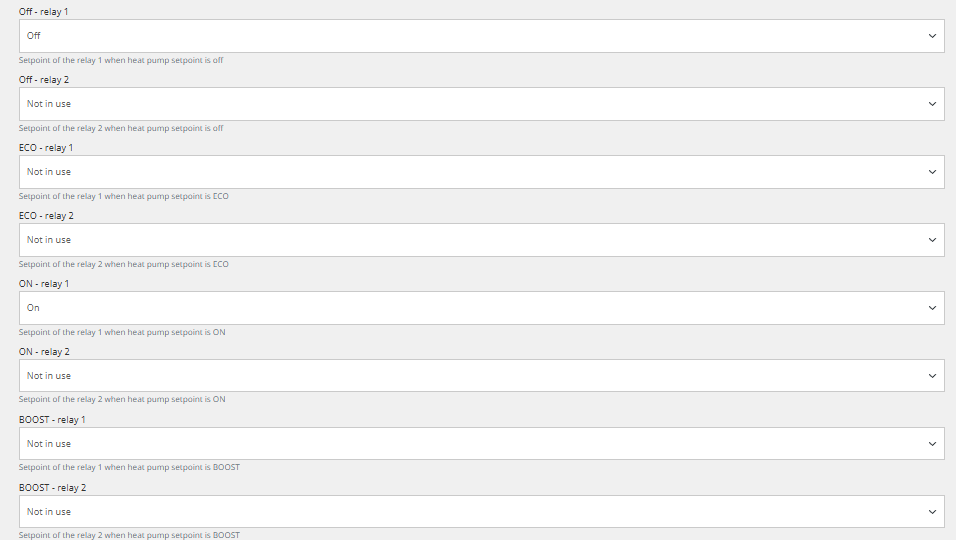

Vollständige Konfiguration der Relaissignale in der Reduxi-Konfiguration:

5.5 Kommunikationstest

Der Kommunikationstest wird mit Hilfe der Schaltfläche „Kommunikation testen“ durchgeführt, die sich unten rechts nach allen Parameterfeldern des Kommunikationskanals befindet.

Der Kommunikationstest kann zwei Antworten liefern:

1. Die Kommunikation funktioniert einwandfrei, Bild unten:

2. Die Kommunikation funktioniert nicht richtig, das Bild unten:

5.6 Erweiterte Einstellungen

Die erweiterte Einstellung ist beliebig und hängt von den spezifischen Anforderungen des Standorts ab, an dem der Reduxi Controller installiert ist. Nachdem Sie alle erweiterten Einstellungen vorgenommen haben, klicken Sie unten rechts auf die Schaltfläche „Fertig“ .

5.7 Letzte Messungen

Nach erfolgreichem Kommunikationsaufbau mit dem neu hinzugefügten Gerät können dessen Werte ​als zusätzlicher Test unter Geräte/Vaillant geoTHERM exklusiv VWS 103/3 Wärmepumpe im Reduxi-Konfigurator überprüft werden.

Zur erweiterten Wärmepumpensteuerung integrieren Sie das Gerät in die Reduxi-Systemstrategie. Im Reduxi-Konfigurator muss unter Geräte/Vaillant geoTHERM exklusiv VWS 103/3 dieRegelungsart auf AUTO eingestellt werden, damit Befehle für die Strategie auf die Wärmepumpe wirken.

Um maximale Flexibilität und Energiekostensenkung in Bezug auf dynamische Preise und dynamische Tarife zu erreichen, folgen Sie bitte den Anweisungen zum Definieren der Strategie unter diesem Link: Strategien für Reduxi Controller.

Nach dem erfolgreichen Hinzufügen des Geräts und Überprüfen der Werte kann das Gerät auch über die Reduxi-Anwendung überprüft und gesteuert werden.
