Die Integration von Reduxi mit dem P1-Konverter und dem intelligenten Zähler Siemens IM350/IM150 ermöglicht eine Datenerfassung in Echtzeit, die für eine optimale Systemflexibilität entscheidend ist.

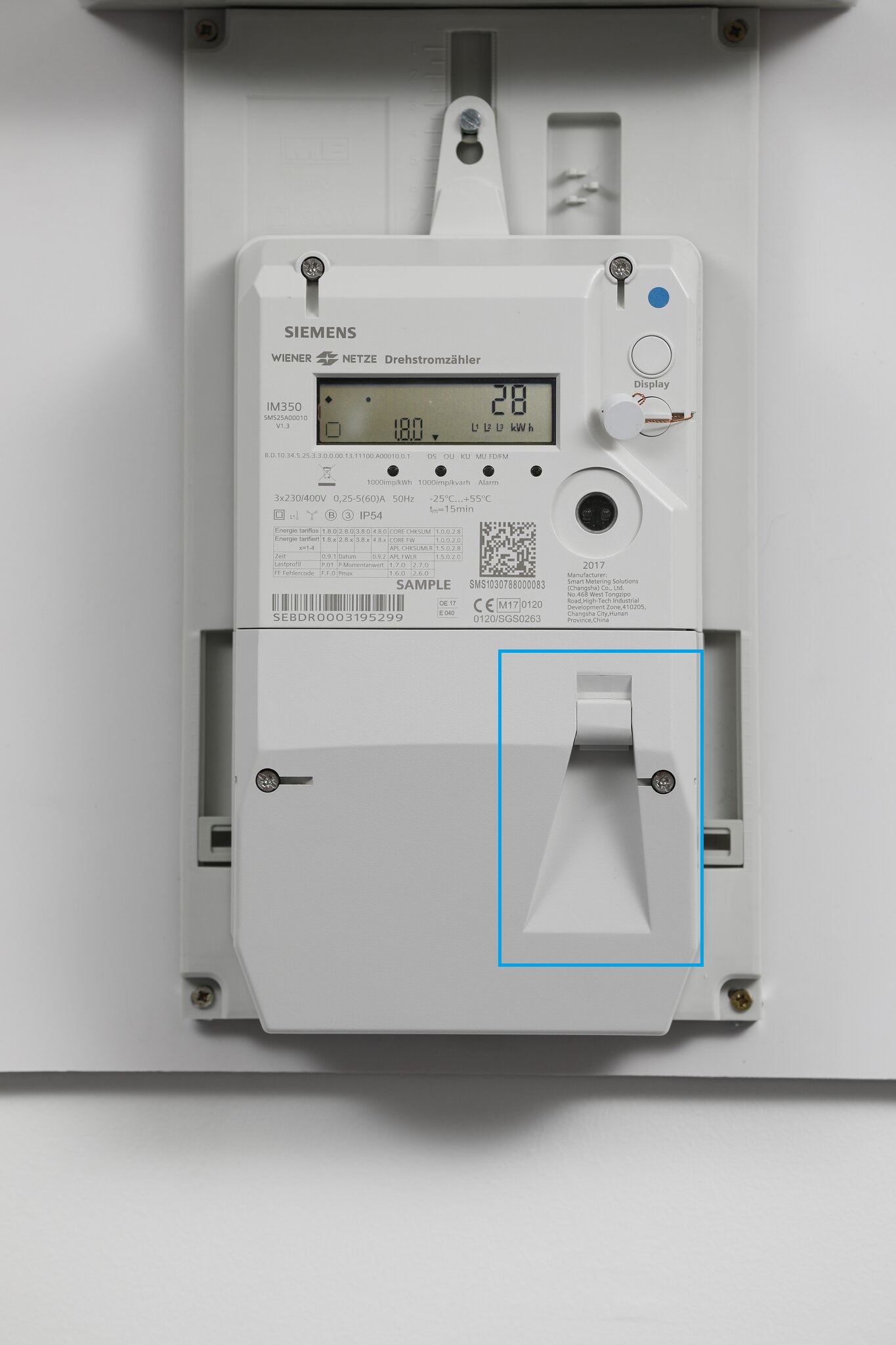

Abbildung: P1-Port am Siemens IM350

1. Komponenten zur Anbindung an einen Smart Meter Siemens IM350/IM150

Komponenten:

1. Reduxi Controller, in manchen Fällen Reduxi-Gateway-Gerät, falls als Zusatzgerät erforderlich.
2. Konverter P1 auf RS485.
3. PoE-Injektor mit einem RJ12-Stecker und einer RJ12-Buchse (Gerät wird benötigt, um eine externe Versorgung der Datenleitung herzustellen).
4. Ein Kabel mit zwei RJ12-Steckern.

2. Physische Verbindung zwischen dem P1-Port am Smart Meter und dem Reduxi Controller mit P1/RS485-Konverter.

HINWEIS: Siemens IM350/IM150 benötigt eine EXTERNE VERSORGUNG um Messwerte von P1 zu aktivieren.

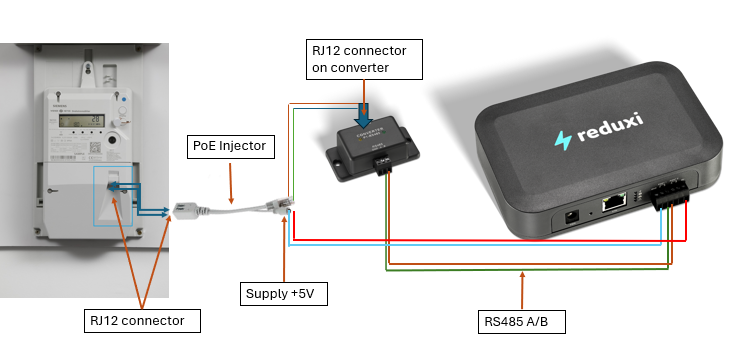

2.1 Anschluss mit P1/RS485 Konverter:

Anschluss, Beschreibung:

1. P1-Port am Smart Meter zum PoE-Injektor mit Kabel mit zwei RJ12-Steckern.
2. Männlicher RJ12-Stecker des PoE-Injektors an Buchse am P1/RS485-Konverter.
3. RS485 A- und B-PIN auf P1/RS485-Konverter zu A- und B-PIN auf RS485-1 oder RS485-2 auf Reduxi Controller.
4. 0/+5 V PIN vom Reduxi Controller zum Versorgungseingang am PoE-Injektor --> Versorgungsanschluss für die Datenleitung.

Informationen zum Verbinden des Reduxi Controllers mit dem lokalen Netzwerk finden Sie unter folgendem Link: Wie verbinde ich den Reduxi Controller?

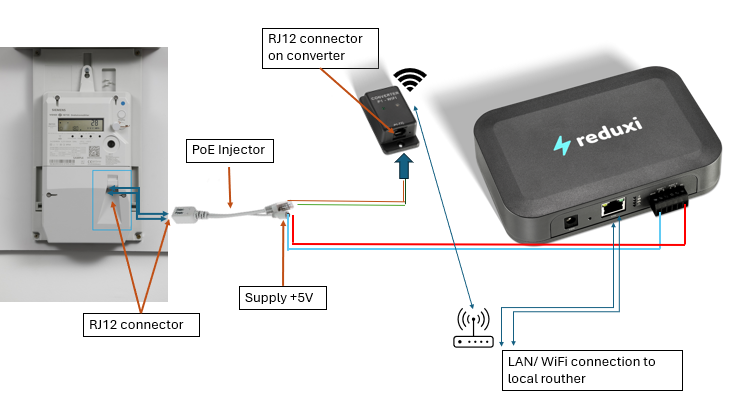

2.2 Verbindung mit P1/WiFi-Konverter:

Anschluss, Beschreibung:

1. P1-Port am Smart Meter zum PoE-Injektor mit Kabel mit zwei RJ12-Steckern.
2. Männlicher RJ12-Stecker des PoE-Injektors zur Buchse am P1/WiFi-Konverter.
3. 0/+5 V PIN vom Reduxi Controller zum Versorgungseingang am PoE-Injektor --> Versorgungsanschluss für die Datenleitung.
4. Der Datentransfer zwischen P1/WiFi-Konverter und Reduxi Controller erfolgt über das lokale Netzwerk.

Informationen zum Verbinden des Reduxi Controllers mit dem lokalen Netzwerk finden Sie unter folgendem Link: Wie verbinde ich den Reduxi Controller?

Informationen zum Verbinden von P1/WiFi mit dem lokalen Netzwerk finden Sie unter folgendem Link: Reduxi Converter P1 WiFi

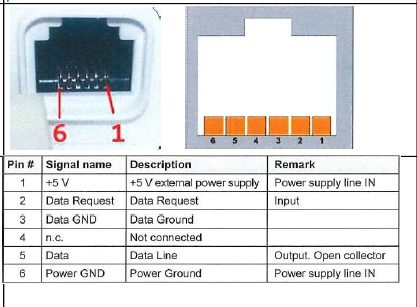

3. PIN-Definition für die Smart Meter-Schnittstelle des P1-Ports

HINWEIS: Versorgungspins sind für PIN 1 = +5V und PIN 2 = 0V definiert

PIN Bedeutung auf Deutsch:

4. Neues Gerät hinzufügen (Siemens IM350/IM150)

Melden Sie sich lokal bei der Reduxi Configurator-Anwendung auf dem Controller an und drücken Sie die Schaltfläche „Gerät hinzufügen“.

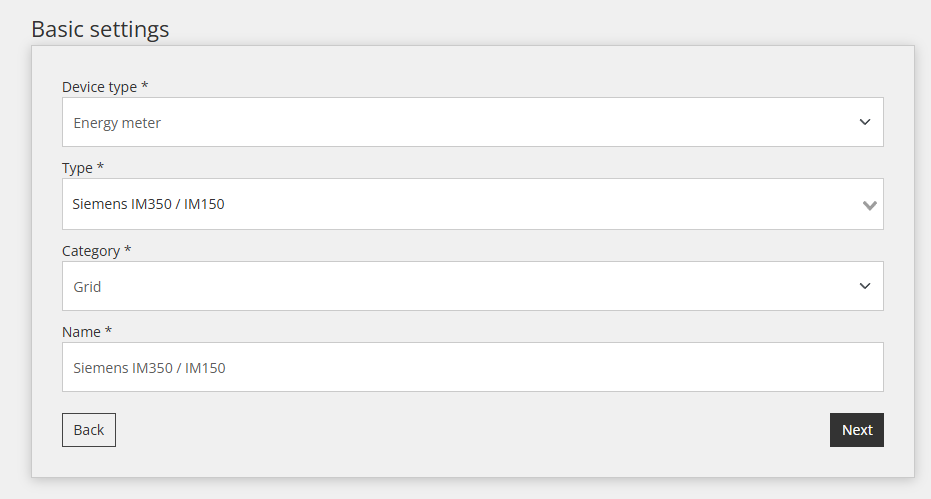

4.1 Grundeinstellungen

Im ersten Schritt werden grundlegende Einstellungen vorgenommen:

• Wählen Sie Gerätetyp: Smart Meter,
• Typ auswählen: Siemens IM350 / IM150
• Benennen Sie das Gerät

4.2 Gerätekonfiguration für Kommunikationskanal

Im zweiten Schritt erfolgt die Konfiguration des Kommunikationskanals, der für die Kommunikation zwischen den Geräten zwingend erforderlich ist.

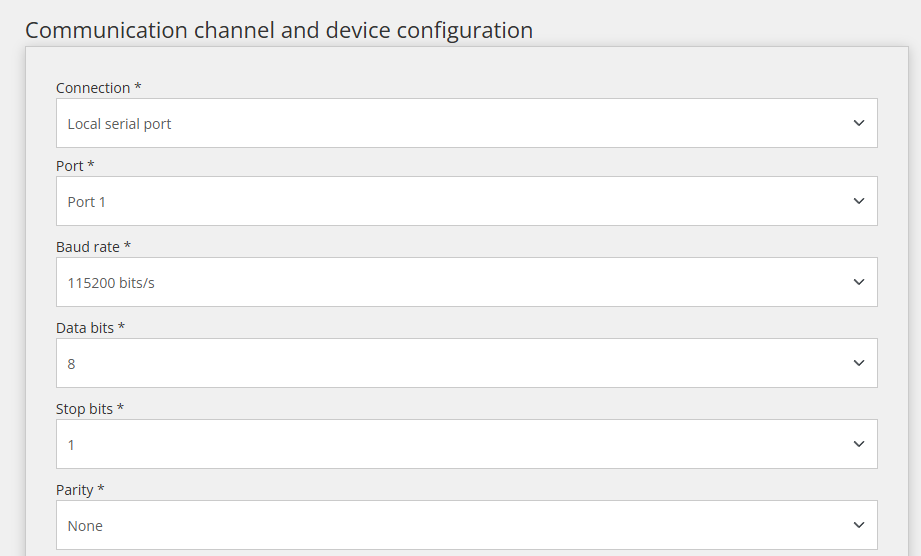

Der erste Teil der Kommunikationskanaleinstellungen:

Der zweite Teil des Kommunikationskanals:

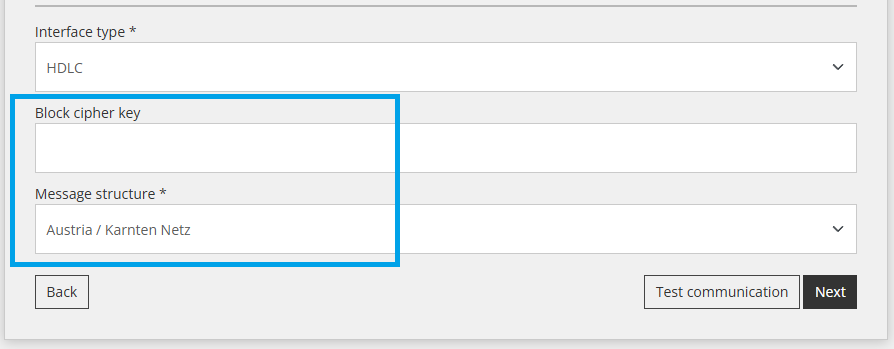

Es werden zwei zusätzliche Parameter benötigt:

• Blockchiffreschlüssel (vom örtlichen DSO bezogen)
• Nachrichtenstruktur (abhängig vom VNB)

4.3 Testkommunikation

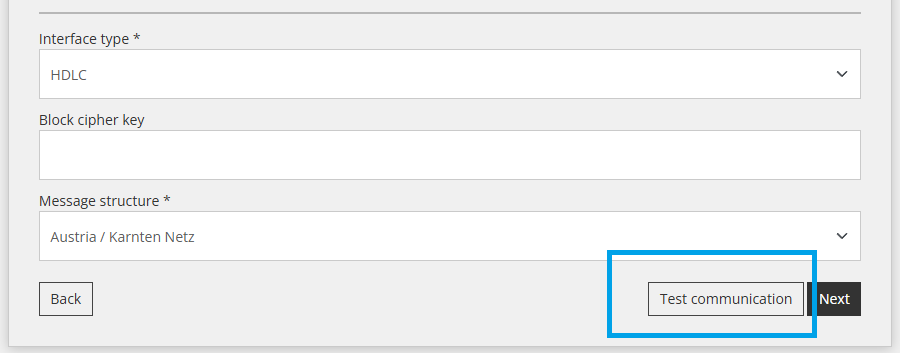

Unter allen Feldern des im vorherigen Schritt genannten Kommunikationskanals befindet sich eine Schaltfläche „Kommunikation testen“. Mit diesem Button lässt sich überprüfen, ob die Verbindung zwischen den Geräten korrekt funktioniert.

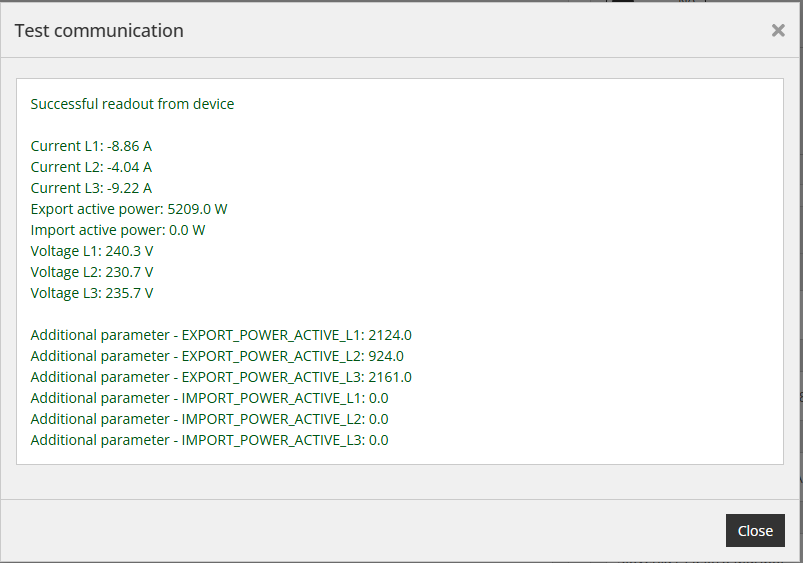

Erfolgreiche Antwort:

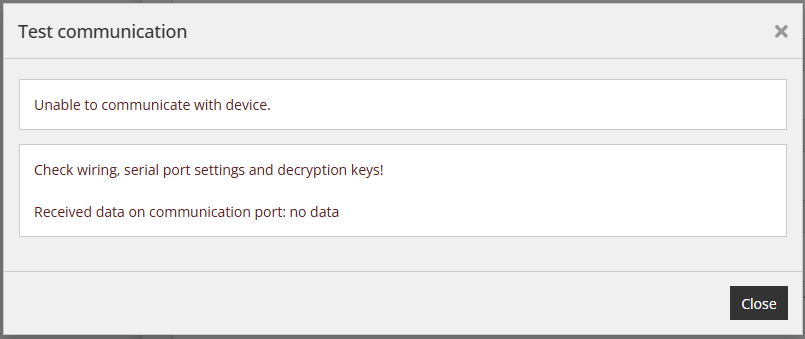

Erfolglose Antwort:

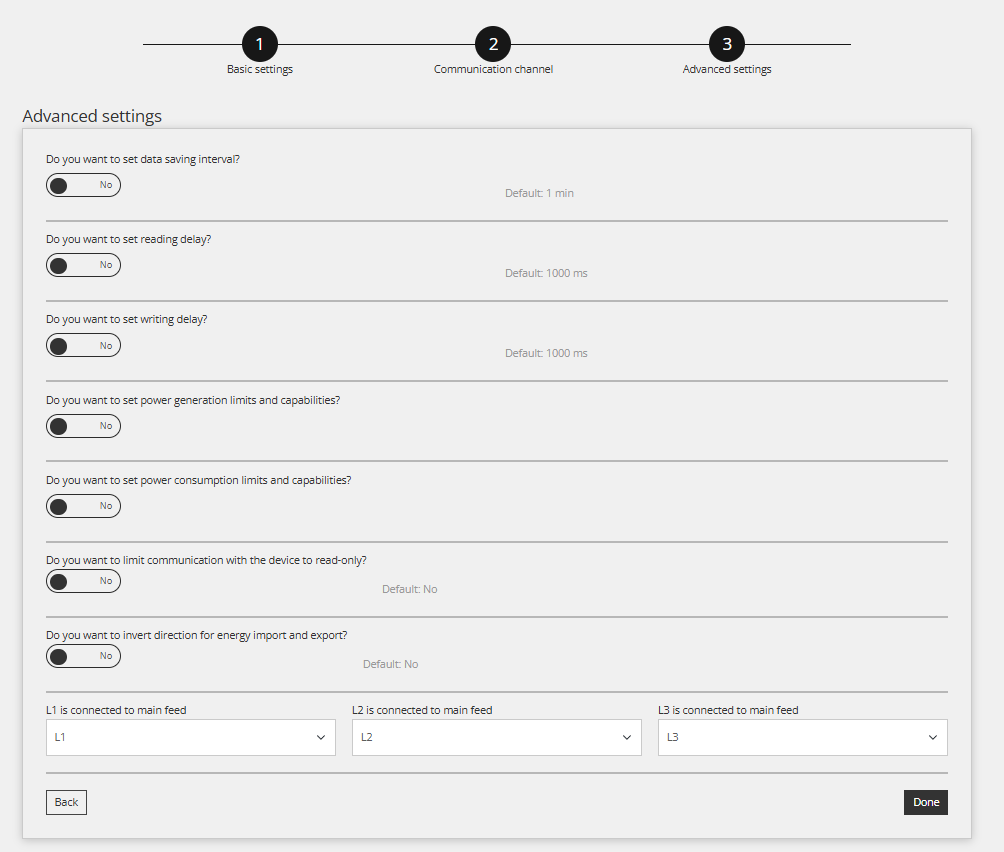

4.4 Erweiterte Einstellungen

Dieser Abschnitt wird verwendet, wenn besondere Anforderungen des Standorts berücksichtigt werden müssen. Standardmäßig muss unter Erweiterte Einstellungen nichts geändert werden.

5. Messwerte vom Gerät

Der Zweck dieses Punktes besteht darin, zu zeigen, wie die Messwerte des Geräts überprüft werden. Dies erfolgt unter ‚Gerät/Siemens IM350/150/Letzte Messung‘.

Sobald das Gerät erfolgreich über den Configurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxiüberwacht werden.
