So verbinden Sie Pixii PowerShaper und Home (TCP/IP und RS485) mit dem Reduxi Controller
Verbinden Sie Pixii PowerShaper und Pixii Home über Modbus TCP/IP oder Modbus RTU über RS485 mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

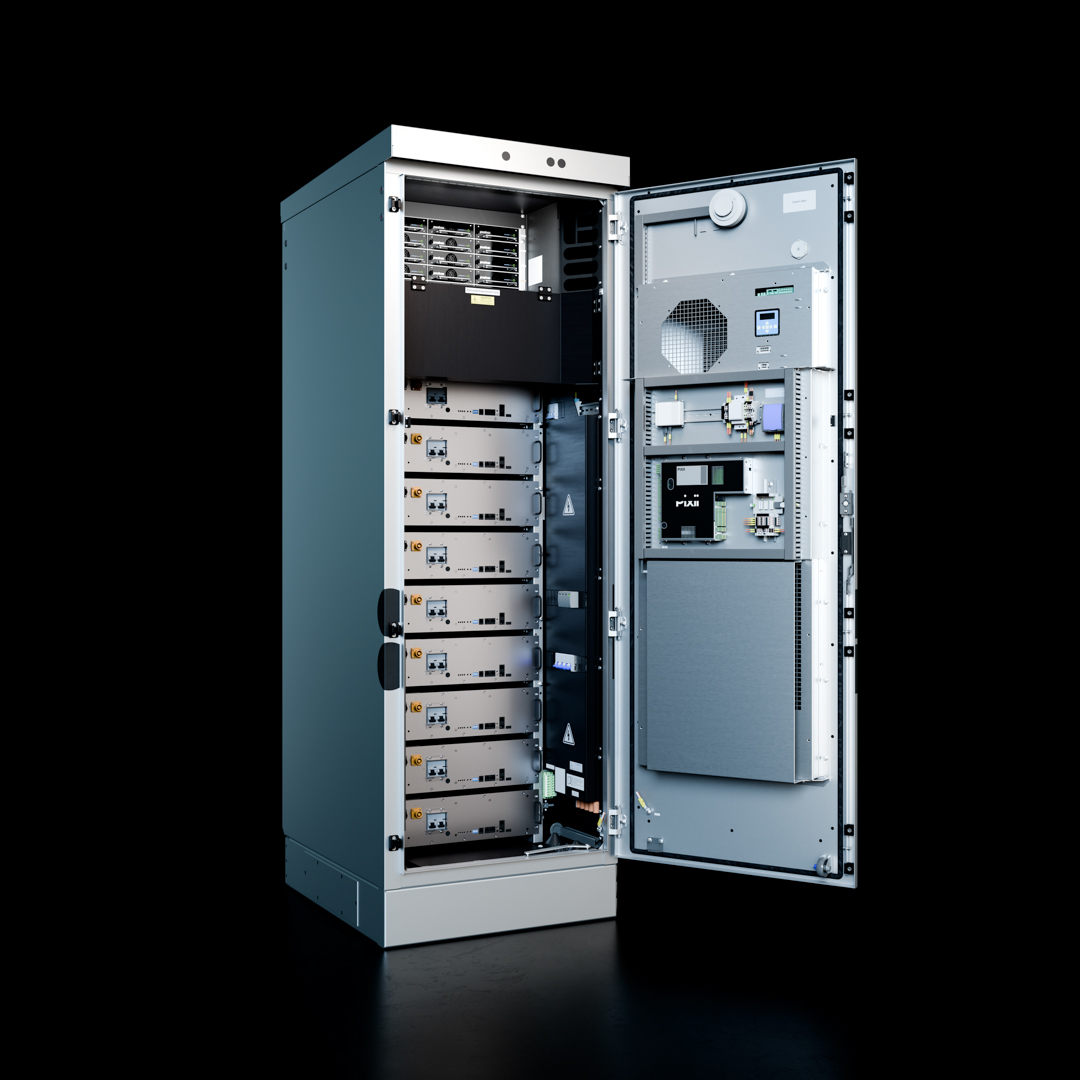

Foto eines hohen grauen, freistehenden Batterieschranks auf schwarzem Hintergrund mit spiegelndem Boden. Die Schranktür ist nach rechts geöffnet. Im Inneren zeigt das linke Fach einen Stapel von Batteriemodulen in Reihen, mit Steuerungsgeräten darüber; die Türinnenseite trägt ein rundes Lüfter- oder Lüftungsgitter und weitere Geräte. Kein lesbarer Text oder Beschriftungen. Die bestehende Bildunterschrift nennt ihn Pixii PowerShaper Batterieschrank (Herstellerbild).
1 Technische Dokumentation
Pixii PowerShaper und Pixii Home unterstützen zwei voneinander unabhängige Modbus-Kommunikationsmethoden für die Integration mit dem Reduxi Controller. Herstellerseiten:
- Pixii PowerShaper – Produktseite des Herstellers
- Pixii Home – Produktseite des Herstellers
- Pixii document center – Datenblätter und Handbücher des Herstellers
2 Erforderliche Ausrüstung
Halten Sie Folgendes bereit. Verwenden Sie jeweils nur eine Kommunikationsmethode.
- Reduxi Controller (installiert und online)
- Pixii PowerShaper oder Pixii Home
- Zugriff auf die Pixii Benutzeroberfläche (Pixii Home App für Pixii Home, Weboberfläche für PowerShaper)
- Modbus TCP/IP: Ethernet-Kabel und ein lokales Netzwerk, das Pixii und der Reduxi Controller gemeinsam nutzen
- Modbus RTU über RS485: RS485-Kabel und Zugang im Inneren des Pixii Schranks (Pixii Gateway, Serial COM4)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Systemübersicht und Verdrahtung
3.1 Kommunikationsmethoden
Pixii PowerShaper und Pixii Home unterstützen zwei voneinander unabhängige Kommunikationsmethoden:
- Modbus TCP/IP über Ethernet
- Modbus RTU über RS485 (Serial COM4)
Es wird immer nur eine Kommunikationsmethode verwendet. Sie hängt vom Anlagendesign und der verfügbaren Infrastruktur ab.
3.2 Modbus TCP/IP
Modbus TCP/IP ist die empfohlene und am häufigsten genutzte Methode. Sie läuft über Ethernet. Pixii und Reduxi müssen sich im selben IP-Netzwerk befinden. Inbetriebnahme und Fehlersuche sind einfacher.
- Verbinden Sie den Pixii PowerShaper oder Pixii Home mit einem Ethernet-Kabel mit dem lokalen Netzwerk.
- Verbinden Sie den Reduxi Controller mit demselben lokalen Netzwerk.
Beispiele für die Ethernet-Verbindung:
Textbeschreibung dieses Bildes
Screenshot einer oben abgeschnittenen Installationsanleitung mit drei Aufzählungspunkten: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Darunter: ein verblasstes Foto des Innenraums eines grauen Gerätschranks mit zwei Einschubgeräten mit Kühlrippen rechts. Ein roter Pfeil zeigt auf einen Kabelstecker an einer runden Öffnung links am oberen Gerät. Ein schwarzes Kabel führt vom Stecker nach unten zum Schranksockel am unteren Rand.
Textbeschreibung dieses Bildes
Anleitungsbild mit drei Aufzählungspunkten oben: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Darunter: links eine Zeichnung eines hohen schmalen grauen Schranks, von vorn links gesehen, mit geöffneter Tür; ein kleines rotes Quadrat markiert eine Stelle oben rechts im Schrank. Gepunktete rote Linien führen vom Quadrat zu einer großen rot umrahmten Detailansicht rechts. Die Detailansicht zeigt eine Montageplatte mit zwei Klemmenblöcken mit den Beschriftungen -X9 und -X10 (kleine Beschriftungen), einem kleinen schwarzen Stecker oder Anschluss darüber und einem gelben Bauteil oben. Das rote Quadrat markiert die Position des Ethernet-Anschlusses.
Textbeschreibung dieses Bildes
Verbindungsdiagramm eines Schranks, eines Netzwerk-Switches und eines Reduxi Controllers. Links: ein verblasstes Foto des Innenraums eines grauen Schranks mit einem kleinen schwarzen Stecker am oberen Rand. Ein graues Netzwerkkabel führt von diesem Stecker zu einem schwarzen industriellen Netzwerk-Switch mit acht RJ45-Ports in der Mitte (zwei Reihen mit je vier). Ein zweites graues Kabel führt vom Switch zu einem dunklen Reduxi Controller rechts (Logo reduxi, schwarzer Steckverbinder unten rechts). Keine Textbeschriftungen außer dem reduxi-Logo.
3.3 Modbus RTU über RS485
Verwenden Sie Modbus RTU über RS485, wenn kein Ethernet verfügbar ist oder ein serieller Industriebus nötig ist. Es ist eine serielle Verbindung, erfordert Zugang zum Schrank und nutzt das Pixii Gateway Serial COM4.
Textbeschreibung dieses Bildes
Diagramm aus einem Herstellerdokument, das ein schwarzes Pixii Gateway Modul mit grünen steckbaren Klemmenblöcken in zwei Ansichten mit roten Hinweislinien und Beschriftungen zeigt. Erste Ansicht (Bildunterschrift Figure 2.2 Left side view): Beschriftungen der Klemmenblöcke am linken Rand, von oben nach unten: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Das Pixii Logo ist auf das Modul gedruckt. Zweite Ansicht (Modul gedreht, oberer Teil am Anfang des zweiten Abschnitts abgeschnitten): Beschriftungen USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In und Earthing screw (zeigt auf die untere linke Ecke).
- RS485 befindet sich am Pixii Gateway
- Anschlusspunkt: Serial COM4
- Physischer Zugang: im Inneren des Pixii Schranks
- Referenz: Figure 2.3 – Right side view (Serial COM4)
4 Gerätekonfiguration an der Pixii
Konfigurieren Sie nur den Abschnitt der Methode, die Sie verwenden: 4.1 bis 4.3 für Modbus TCP/IP, 4.4 bis 4.6 für Modbus RTU über RS485.
4.1 Netzwerkeinstellungen (Modbus TCP/IP)
Öffnen Sie die Pixii Benutzeroberfläche (Pixii Home App für Pixii Home, Weboberfläche für PowerShaper) und gehen Sie zu Communication → Network settings.
Textbeschreibung dieses Bildes
Screenshot der Pixii Weboberfläche. Linkes dunkles Menü mit dem Titel Menu: Service Settings (hervorgehoben), System, Battery, Converters, Meter, Communication (türkis umrahmt), Gateway, Setup guides, Phone view, Logout. Hauptbereich, obere Zeile: Status (grünes Häkchen), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Drei Anzeigeinstrumente: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Sources: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Kachel Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Loads: P: -4241 W. Cabinet status: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Pixii Logo. Darunter: ein Liniendiagramm History mit der Legende Battery voltage, SoC, PowerShaper, Meter power und Achsen für Batteriespannung (0 bis 64), SoC (0 bis 120), Leistung (-10k bis 10k). Reiter unten: Overview, Voltages.
Konfigurieren Sie:
- IP-Adresse (statische IP empfohlen)
- Subnetzmaske
- Gateway (falls erforderlich)
Notieren Sie die IP-Adresse der Pixii. Sie brauchen sie für die Konfiguration in Reduxi.
Textbeschreibung dieses Bildes
Screenshot der Pixii Weboberfläche, Seite Network setting. Linkes dunkles Menü: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Kopfzeile: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Felder: Type: DHCP (ausgegrautes Dropdown); Name: Wired connection 1; Host name; Address (ipv4), von einem türkisen Rechteck umrahmt; Mask; Gateway; Obtain DNS server address automatically: Kontrollkästchen nicht angehakt; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Schaltflächen: Edit, Save (ausgegraut).
4.2 Modbus TCP
Gehen Sie zu Menu → Communication → Modbus und stellen Sie ein:
| Parameter | Wert |
|---|---|
| Enabled | Yes |
| Type | TCP/IP |
| TCP-Port |
502 (Standard) |
Speichern Sie die Einstellungen.
Textbeschreibung dieses Bildes
Screenshot einer Pixii Weboberfläche. Linkes dunkles Menü mit dem Titel Communication und den Einträgen: Back, TCP/IP, MQTT, HTTPS (mit einem Wolkensymbol), E-mail, SMS, Serial ports, Modbus (türkis umrahmt hervorgehoben), Certificates, Multicabinet. Kopfzeilentext: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Hauptbereich mit dem Titel Modbus setting: Enabled: angehakt; Type: TCP/IP v4 (grünes Dropdown); Msg. lifetime: 60; Listen to all: angehakt; TCP/IP client port: ausgegraut, Wert; Multicabinet regulation type: Multiple Services. Schaltflächen: Save, Set default.
4.3 Multicabinet-Regelungstyp (erforderlich für Modbus TCP)
Gehen Sie zu Menu → Communication → Modbus. Es stehen zwei Optionen zur Verfügung:
Multiple Services
- Die interne Steuerlogik der Pixii ist aktiv
- Reduxi fungiert als übergeordnetes System
Textbeschreibung dieses Bildes
Screenshot der Pixii Weboberfläche, Seite Service Settings, Kopfzeile Site: Tolvmansgatan – Home, Logged in as: installer. Linkes dunkles Menü Menu (links abgeschnitten): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Profil-Dropdown: None, grünes Quadrat, Schaltfläche Set, graues Feld mit None. Liste Unused services mit Play-Pfeilen: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Die rechte Liste mit der Überschrift Run by priority, Enable services (Kontrollkästchen angehakt) ist leer und von einem roten Rechteck umrahmt. Schaltflächen: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi übernimmt die volle Steuerung
- Die Pixii arbeitet als gesteuertes Gerät
Textbeschreibung dieses Bildes
Screenshot der Pixii Weboberfläche. Linkes dunkles Menü mit dem Titel Communication: Back, TCP/IP, MQTT, HTTPS (mit Wolkensymbol), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Kopfzeile: Site: PIXII Vassundavägen 178, Logged in as: installer. Bereich Modbus setting: Enabled: angehakt; Type: TCP/IP v4 (grünes Dropdown); Msg. lifetime: 60; Listen to all: angehakt; TCP/IP client port: graues Feld; Multicabinet regulation type: Simple. Schaltflächen: Save, Set default.
Damit das System richtig reagiert, aktivieren Sie Demand Response. Klicken Sie auf die Play-Schaltfläche (nach rechts schieben) und speichern Sie die Einstellung.
Textbeschreibung dieses Bildes
Screenshot der Pixii Weboberfläche, zwei Teile. Linkes dunkles Menü mit dem Titel Communication: Back, TCP/IP, MQTT, HTTPS (mit Wolkensymbol), E-mail (hell hervorgehoben), SMS, Serial ports, Modbus, Certificates, Multicabinet. Kopfzeile: Site: Lärlingsgatan 16, Logged in as: installer. Seite Service Settings: Profil-Dropdown: None, ein grünes Quadrat, Schaltfläche Set und ein graues Feld mit None. Linke Liste Unused services mit Play-Pfeilen: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Rechte Liste mit der Überschrift Run by priority, Enable services (Kontrollkästchen angehakt): ein Eintrag Demand response mit einem Stopp-Quadrat, Pfeilen nach oben und unten und einem grünen Häkchen. Beide Listen haben eine horizontale Bildlaufleiste. Schaltflächen unten: Save, Refresh (umrandet), Guide, Back.
4.4 Multicabinet-Rolle (erforderlich für RS485)
Gehen Sie zu System → General settings.
| System | Multicabinet-Rolle |
|---|---|
| System mit einem Schrank | Client |
| System mit mehreren Schränken | Ein Schrank: Master. Alle anderen: Client. |
4.5 Serielle Schnittstelle (RS485)
Gehen Sie zu Menu → Communication → Serial ports. Wählen Sie den Reiter Serial Port 4 (COM4) und konfigurieren Sie:
| Parameter | Wert |
|---|---|
| Enabled | Yes |
| Baudrate | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Speichern Sie die Einstellungen.
4.6 Modbus RTU
Gehen Sie zu Menu → Communication → Modbus und stellen Sie ein:
| Parameter | Wert |
|---|---|
| Enabled | Yes |
| Type | RS485 RTU |
| Message lifetime | 60 |
| Serial port identity | 4 |
| Serial Modbus address |
1 (ein Schrank) |
| Multicabinet-Regelungstyp | simple |
Bei Systemen mit mehreren Schränken braucht jeder Schrank eine eindeutige Modbus-Adresse.
Speichern Sie die Einstellungen.
5 Bei der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
6 Pixii zum Reduxi Controller hinzufügen
Dieser Schritt ist für beide Kommunikationsmethoden gleich, außer beim gewählten Verbindungstyp.
6.1 Grundeinstellungen
Melden Sie sich im Reduxi Configurator an (siehe Punkt 5) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot der linken Seitenleiste des Reduxi Configurator. Oben: reduxi-Logo mit dem Text CONFIGURATOR. Eingeklappte Bereiche: Devices (Pluszeichen) und Strategies (Pluszeichen). Darunter zwei Schaltflächen nebeneinander: Add device (Pluszeichen, mit einem blauen Kasten hervorgehoben) und Add strategy (Pluszeichen). Darunter zwei Einträge: Settings und Profile. Der Bereich rechts neben der Seitenleiste ist leer und weiß.
Legen Sie im ersten Schritt die Grundeinstellungen fest:
- Gerätetyp:
Battery - Typ:
Pixii PowerShaperoderPixii Home - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Assistenten zum Hinzufügen eines Geräts im Reduxi Configurator, Schritt 1 von 3. Fortschrittsleiste mit drei Schritten: 1 Basic settings (aktiv, schwarzer Kreis), 2 Communication channel (grau), 3 Advanced settings (grau). Überschrift: Basic settings. Felder: Device type * : leeres Dropdown; Type * : leeres Dropdown; Name * : leeres Textfeld. Schaltflächen: Back (unten links), Next (unten rechts, dunkel).
6.2 Kommunikationseinstellungen
Wählen Sie den Kommunikationstyp und stellen Sie die Parameter entsprechend ein. Verwenden Sie die Werte, die Sie an der Pixii festgelegt haben (siehe Punkt 4).
| Kommunikationstyp | Verwendung für |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator mit drei Schritten: 1 Basic settings (erledigt, schwarz), 2 Communication channel (aktuell, schwarz), 3 Advanced settings (grau). Überschrift: Communication channel and device configuration. Connection *: TCP/IP. IP *: leer. Port *: 502. Modbus unit ID *: 2, von einem blauen Rechteck umrahmt. Schaltflächen: Back, Test communication, Next (dunkel).
6.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest die Pixii einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
Der Test liefert eines von zwei Ergebnissen:
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel "Test communication" und einer Schließen-Schaltfläche (x) oben rechts. Grüner Text im Inhaltsfeld: "Successful readout from device". Aufgelistete Werte: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Schaltfläche unten rechts: Close.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication (Schließen-X oben rechts). Erstes Feld: Unable to communicate with device. Zweites Feld mit rotem Text: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Schaltfläche: Close (dunkel).
6.4 Erweiterte Einstellungen
Die erweiterten Einstellungen sind optional. Sie hängen vom Bedarf des Standorts ab, an dem der Reduxi Controller installiert ist. Nachdem Sie alle erweiterten Einstellungen vorgenommen haben, klicken Sie unten rechts auf Done.
Textbeschreibung dieses Bildes
Screenshot des Assistenten zum Hinzufügen eines Geräts im Reduxi Configurator, Schritt 3 von 3 (Advanced settings). Fortschrittsleiste mit drei schwarzen Kreisen: 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktiv). Überschrift: Advanced settings. Acht Ja/Nein-Fragen, jeweils mit einem ausgeschalteten Schalter und einem kleinen Standardwert-Hinweis rechts: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (letzte Frage, kleiner Text; Default: No). Untere Reihe mit drei Dropdowns: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Schaltflächen: Back (links) und eine dunkle Schaltfläche rechts (Beschriftung klein, lautet Done).
7 Messwerte prüfen und Steuerung einstellen
7.1 Steuerungseinstellungen für Pixii Geräte
Sie steuern das Pixii System auf eine von zwei Arten (siehe Punkt 4, Punkt 4.3). Stellen Sie je nach Option im Reduxi Configurator für jedes Pixii Gerät, das Sie hinzufügen, den passenden Control type ein.
Für Multiple Services konfigurieren Sie das Gerät unter Devices – Pixii – Details – All settings wie gezeigt:
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators mit zwei Bereichen. Linker Bereich Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Rechter Bereich Device configuration: Modbus unit ID *: 1. Is PV installed? *: Schalter auf No. Control mode *: EMS by Pixii (Multiple Services), mit grauem Hinweistext Select control mode of inverter.
Für Simple Modbus konfigurieren Sie das Gerät unter Devices – Pixii – Details – All settings wie gezeigt:
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators mit zwei Bereichen. Linker Bereich Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Rechter Bereich Device configuration: Modbus unit ID *: 1. Is PV installed? *: Schalter auf No. Control mode *: EMS by setpoint (Simple Modbus), mit grauem Hinweistext Select control mode of inverter.
7.2 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie als zusätzlichen Test die Werte unter Devices – Pixii PowerShaper im Reduxi Configurator.
Textbeschreibung dieses Bildes
Screenshot der Reduxi-Geräteseite einer Wärmepumpe, Registerkarte Last measurements (Registerkarten: Last measurements, Analysis, Archive; oben rechts ein Dropdown und ein Aktualisierungssymbol). Obere Kacheln: "Control type" mit den Schaltflächen Auto (dunkel) und Manual (türkis hervorgehoben, ausgewählt); eine zweite Kachel mit einer Reihe aus vier kleinen Schaltflächen, eine davon türkis hervorgehoben (kleine Beschriftungen: Off.). Karte "Current": drei Werte 0.55, 0.57, 0.59 (Phasenbezeichnungen und Einheiten klein). Karte "Power": drei Werte 0.4, 0.0, 0.4. Karte "Energy": ein Wert 78.7. Karte "Other": Zeilen mit den Werten OFF, MANUAL, OFF, OFF, ON. Karte "Settings": Voltage-Werte 246.00, 244.40, 246.30. Jeder Wert hat einen kleinen Zeitstempel.
7.3 Steuerung durch Reduxi aktivieren
Für eine erweiterte Batteriesteuerung binden Sie das Gerät in die Strategie des Reduxi Systems ein. Stellen Sie unter Devices – Pixii PowerShaper oder Pixii Home im Reduxi Configurator den Control type auf AUTO. Nur dann wirken sich Strategiebefehle auf die Batterie aus.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
Nach dem Hinzufügen des Geräts können Sie es auch über die Reduxi App überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–3): Lesen Sie die Herstellerseiten und wählen Sie eine Methode: Modbus TCP/IP über Ethernet (empfohlen) oder Modbus RTU über RS485 an Serial COM4.
Pixii (Punkt 4): Legen Sie die Netzwerk- und Modbus-Einstellungen an der Pixii fest. TCP: IP-Adresse, Port 502, Multicabinet-Regelungstyp. RTU: Multicabinet-Rolle, serielle Schnittstelle 4 mit 19200 Baud und Modbus-Einstellungen.
In Reduxi hinzufügen (Punkte 5–6): Öffnen Sie den Configurator und fügen Sie das Gerät mit dem Typ Pixii PowerShaper oder Pixii Home hinzu. Wählen Sie TCP/IP oder Serial RS485. Führen Sie Test communication aus.
Inbetriebnahme (Punkt 7): Stellen Sie den Control type für Ihre Pixii Option ein, prüfen Sie Last measurements und stellen Sie den Control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob sich die Pixii und der Reduxi Controller im selben IP-Netzwerk befinden und ob IP-Adresse und Port 502 stimmen (TCP). Prüfen Sie bei RTU, ob die Einstellungen der seriellen Schnittstelle an der Pixii mit den Reduxi Einstellungen übereinstimmen (siehe Punkt 4). |
| Die Modbus-Kommunikation funktioniert nicht | Starten Sie die Pixii neu. |
| Der Multicabinet-Regelungstyp muss geändert werden | Nur der Pixii Support kann den Multicabinet-Regelungstyp ändern. |
| Reduxi Befehle haben keine Wirkung auf die Pixii | Prüfen Sie, ob Demand Response für Simple Modbus aktiviert ist (siehe Punkt 4) und ob der Control type in Reduxi AUTO ist (siehe Punkt 7). |
| RS485-Anschluss nicht gefunden | RS485 befindet sich am Pixii Gateway, Serial COM4, im Inneren des Pixii Schranks. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
