Verbinden und konfigurieren Sie den Pixii Powershaper und den Home Reduxi Controller (TCP/IP und RS485)

1. Übersicht

Pixii PowerShaper und Pixii Home unterstützen zwei unabhängige Modbus-Kommunikationsmethoden für die Integration mit dem Reduxi Controller:

Unterstützte Kommunikationsmodi:

• Modbus TCP/IP über Ethernet
• Modbus RTU über RS485 (Serielle COM4)

Es wird immer nur eine Kommunikationsmethode gleichzeitig verwendet, abhängig von der Standortkonfiguration und der verfügbaren Infrastruktur.

2. Kommunikationsoption A – Modbus TCP/IP

2.1 Beschreibung

Modbus TCP/IP ist die empfohlene und am häufigsten verwendete Kommunikationsmethode.

Merkmale:

• Kommunikation über Ethernet
• Pixii und Reduxi müssen sich im selben IP-Netzwerk befinden
• Einfachere Inbetriebnahme und Fehlerbehebung

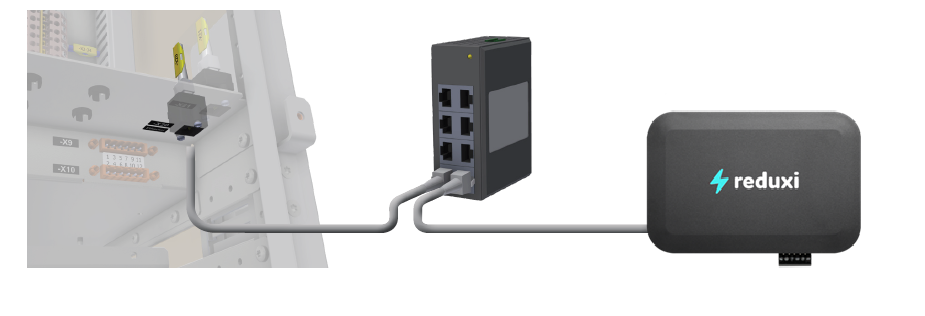

2.2 Physische Verbindung – Modbus TCP/IP

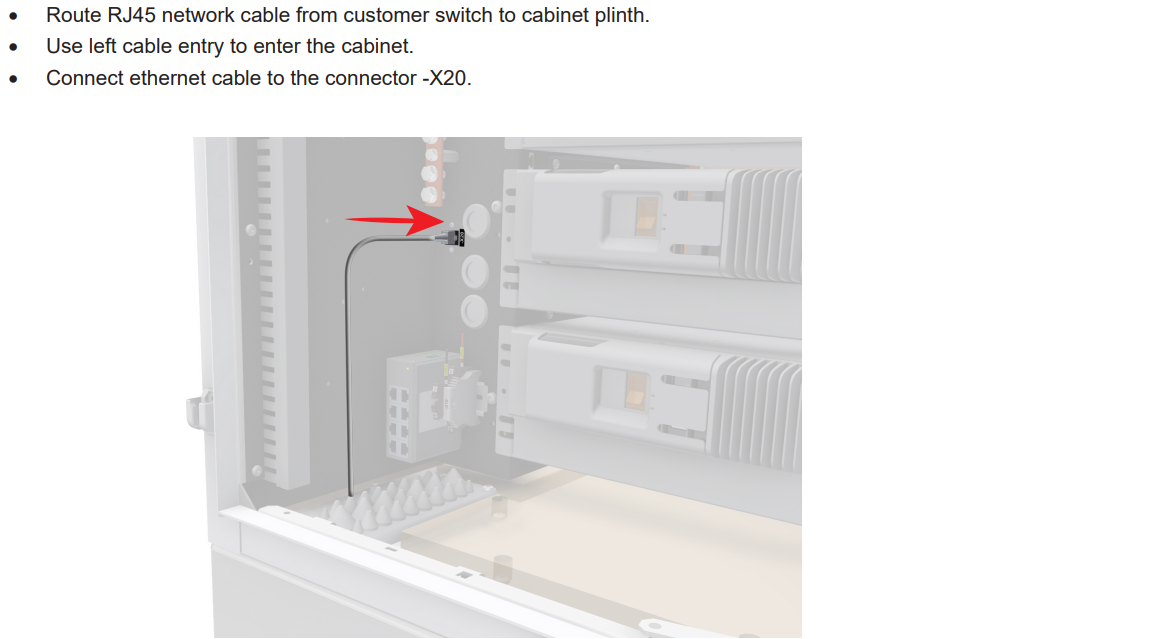

1. Verbinden Sie den Pixii PowerShaper / Pixii Home mit dem lokalen Netzwerk über ein Ethernet-Kabel.
2. Verbinden Sie den Reduxi-Controller mit demselben lokalen Netzwerk.

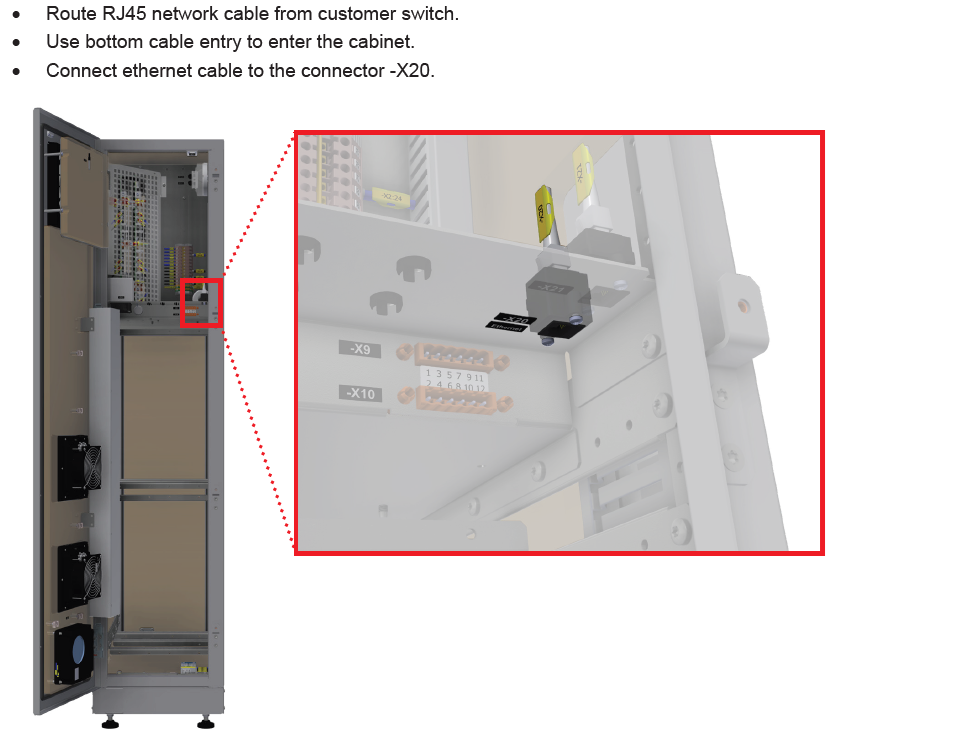

Beispiele für Ethernet-Verbindungen:

• Pixii PowerShaper

• Pixii Home

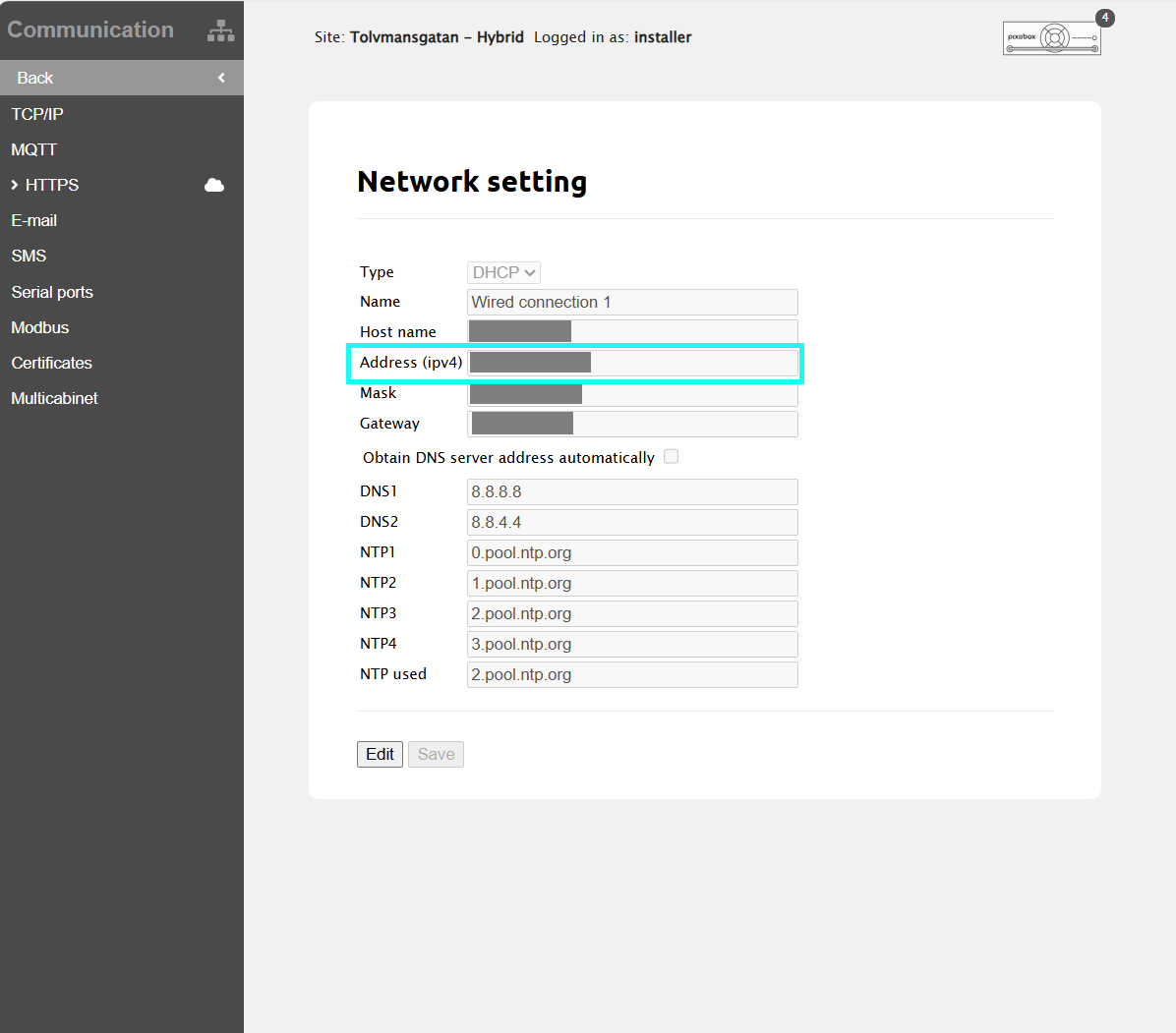

2.3 Netzwerkkonfiguration (Pixii)

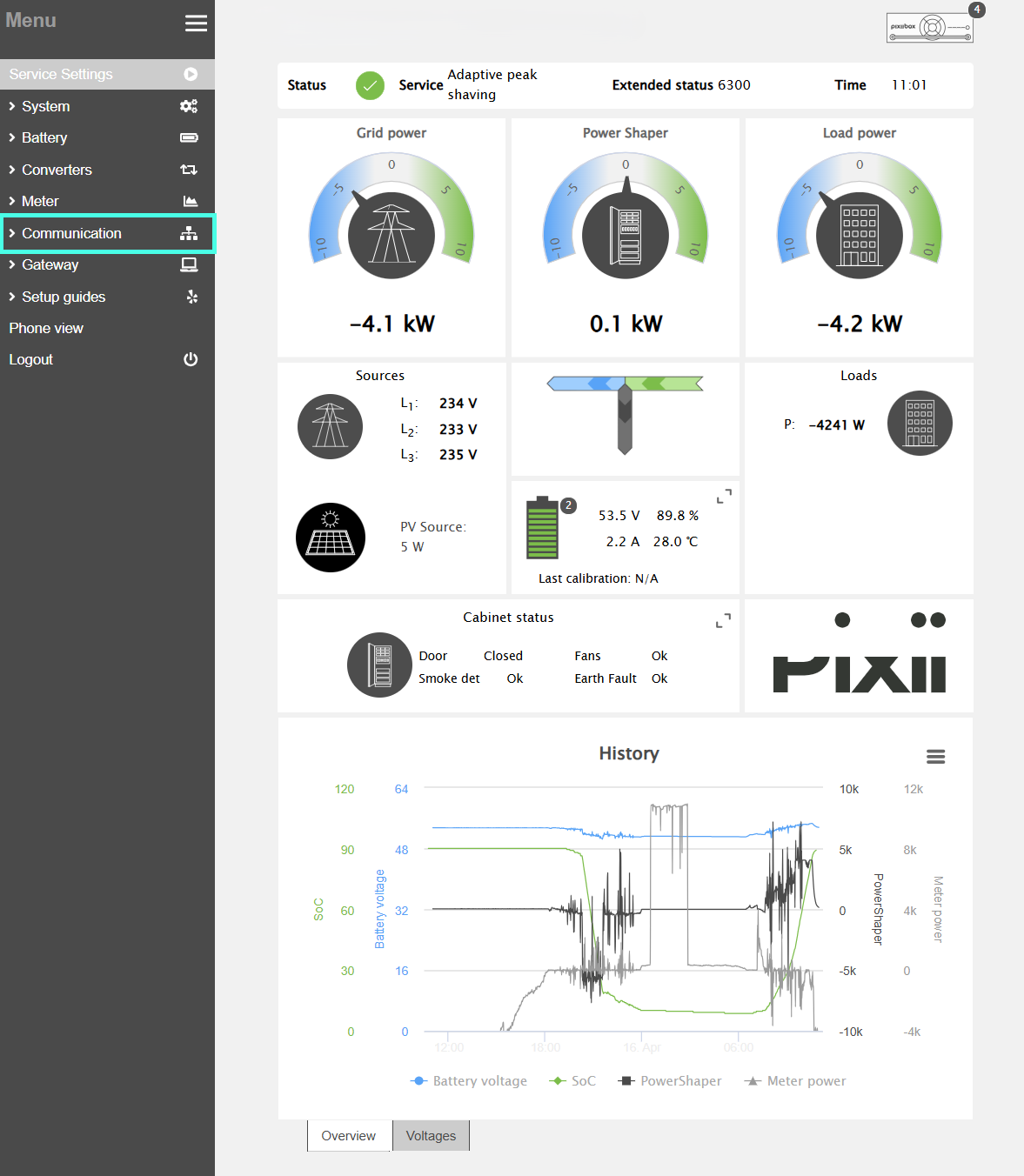

1. Greifen Sie auf die Pixii-Benutzeroberfläche zu
   (Pixii Home App für Pixii Home, Web-Interface für PowerShaper)
2. Navigieren Sie zu:

Kommunikation → Netzwerkeinstellungen

3. Konfigurieren Sie:

• IP-Adresse
  → Statische IP wird empfohlen
• Subnetzmaske
• Gateway (falls erforderlich)

4. Notieren Sie die Pixii-IP-Adresse für die Reduxi-Konfiguration.

2.4 Modbus TCP-Konfiguration (Pixii)

1. Navigieren Sie zu:

Menü → Kommunikation → Modbus

2. Stellen Sie ein:

• Aktiviert: Ja
• Typ: TCP/IP
• TCP-Port: 502 (Standard)

3. Speichern Sie die Einstellungen.

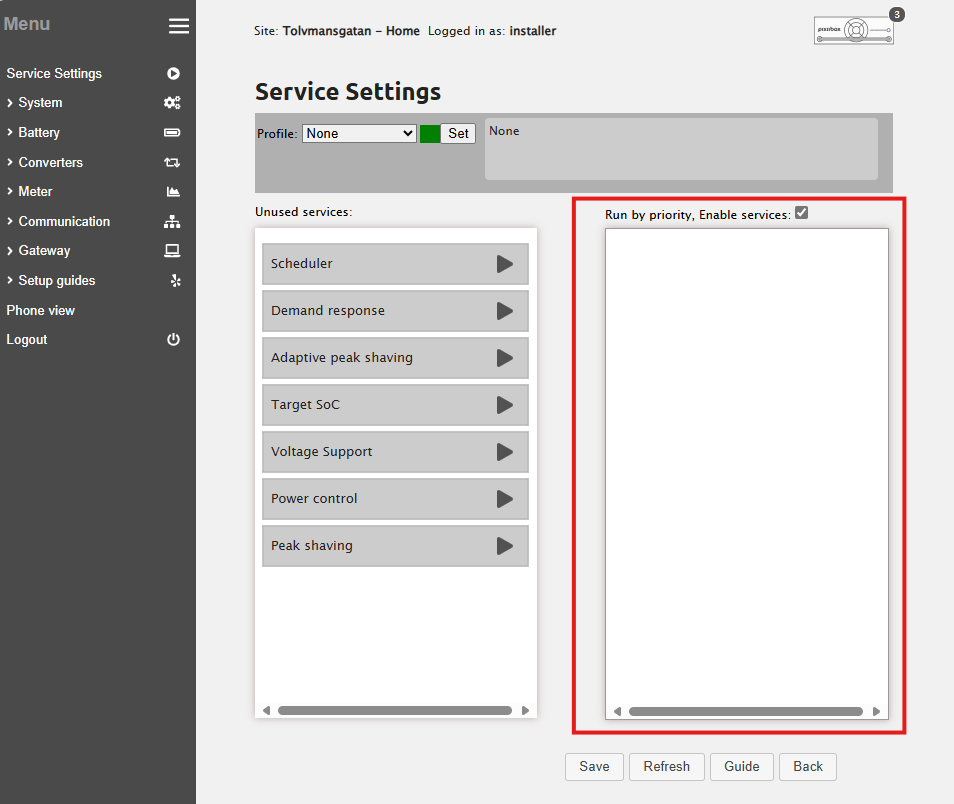

2.5 Multicabinet-Regelungsart (Erforderlich für Modbus TCP)

Navigieren Sie zu:

Menü → Kommunikation → Modbus

Zwei Optionen sind verfügbar:

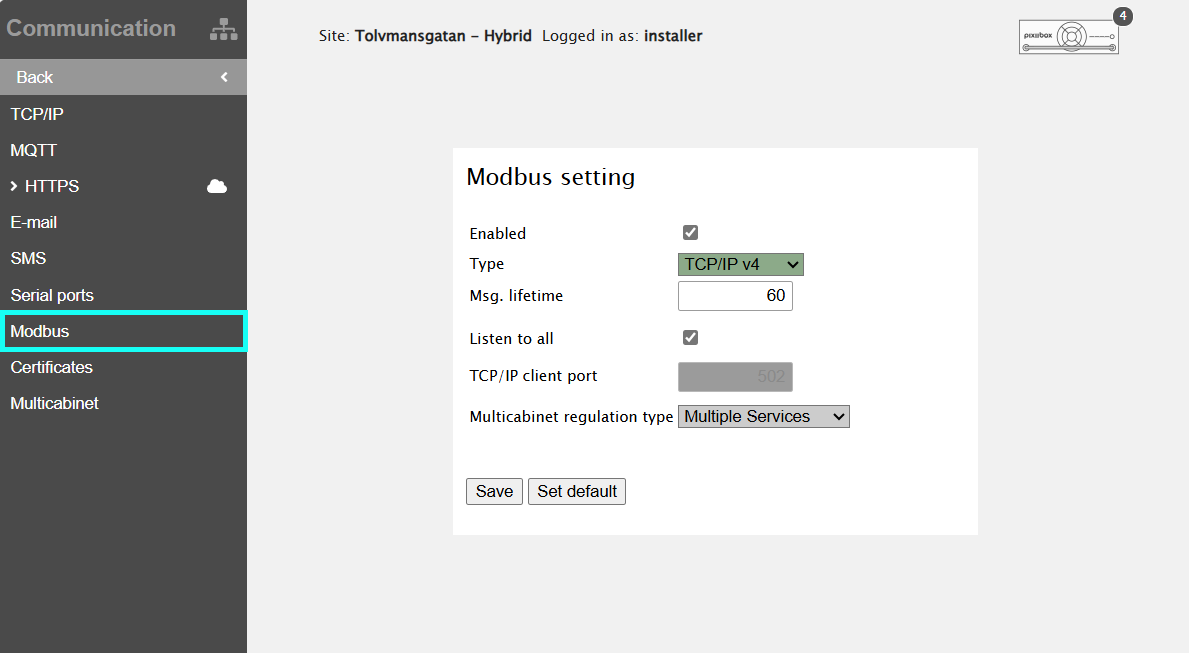

Mehrere Dienste

• Die interne Steuerungslogik von Pixii ist aktiv
• Reduxi fungiert als übergeordnetes System

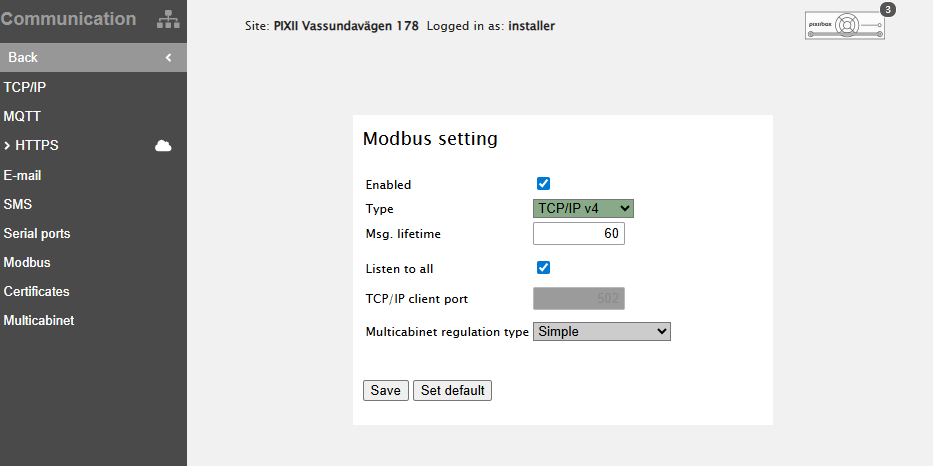

Einfaches Modbus

• Reduxi übernimmt die volle Kontrolle
• Pixii fungiert als gesteuertes Gerät

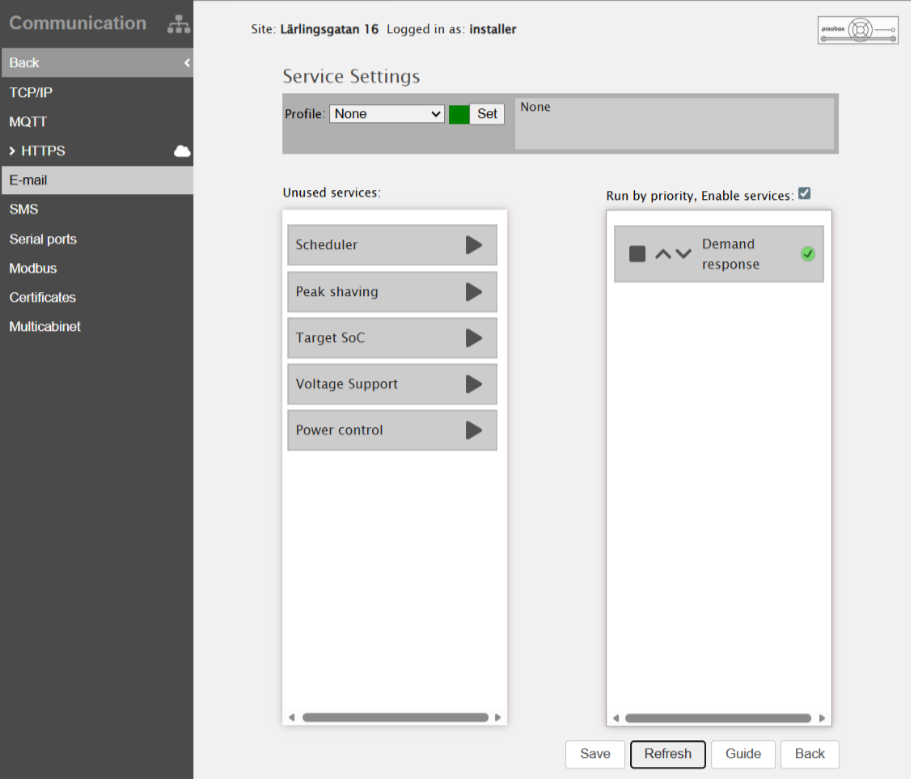

Um eine ordnungsgemäße Systemreaktion zu ermöglichen, musste Demand Response aktiviert werden. Dies geschieht durch Klicken auf die Wiedergabetaste (Bewegen nach rechts) und anschließendes Speichern der Einstellung.


Wenn die Modbus-Kommunikation nicht ordnungsgemäß funktioniert, starten Sie PIXII neu.

Hinweis:
Die Änderung des Multicabinet-Regulierungstyps kann nur vom Pixii-Support vorgenommen werden.

3. Kommunikationsoption B – Modbus RTU über RS485

3.1 Beschreibung

Modbus RTU über RS485 wird verwendet, wenn:

• Ethernet nicht verfügbar ist
• Ein serieller Industriebus benötigt wird

Merkmale:

• Serielle Kommunikation
• Erfordert Schrankzugang
• Verwendet den Pixii Gateway Serielle COM4

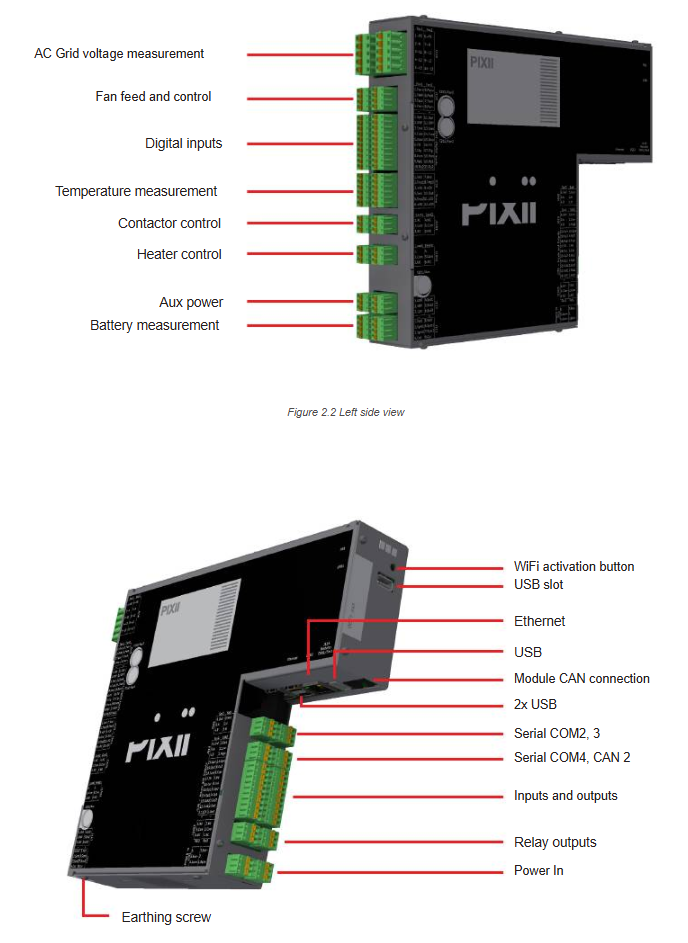

3.2 Physischer Standort von RS485

• RS485 befindet sich am Pixii Gateway
• Verbindungspunkt: Serielle COM4
• Physischer Zugriff: Innerhalb des Pixii-Schranks
• Referenz: Abbildung 2.3 – Seitenansicht rechts (Serielle COM4)

3.3 Konfiguration der Multicabinet-Rolle (Erforderlich für RS485)

Navigieren Sie zu:

System → Allgemeine Einstellungen

System mit einem Schrank:

• Multicabinet-Rolle: Client

System mit mehreren Schränken:

• Ein Schrank: Master
• Alle anderen: Client

Hinweis:
Die Multicabinet-Rolle ist unabhängig von den Modbus Master/Slave-Rollen.
Pixii ist immer ein Modbus-Slave.

3.4 Konfiguration des seriellen Ports (RS485)

Navigieren Sie zu:

Menü → Kommunikation → Serielle Ports

Wählen Sie Serieller Port Tab „4“ (COM4) und konfigurieren Sie:

Speichern Sie die Einstellungen.

3.5 Modbus RTU-Konfiguration

Navigieren Sie zu:

Menü → Kommunikation → Modbus

Stellen Sie ein:

Für Systeme mit mehreren Schränken:

• Jeder Schrank muss eine eindeutige Modbus-Adresse verwenden.

Speichern Sie die Einstellungen.

4. Pixii zum Reduxi Controller hinzufügen

Dieser Schritt ist für beide Kommunikationsoptionen identisch, mit Ausnahme des gewählten Verbindungstyps.

4.1 Gerät hinzufügen

Melden Sie sich beim Reduxi-Konfigurator an und wählen Sie Gerät hinzufügen.

4.2 Grundeinstellungen des Geräts

• Gerätetyp: Batterie
• Typ: Pixii PowerShaper oder Pixii Home
• Name: Benutzerdefiniert

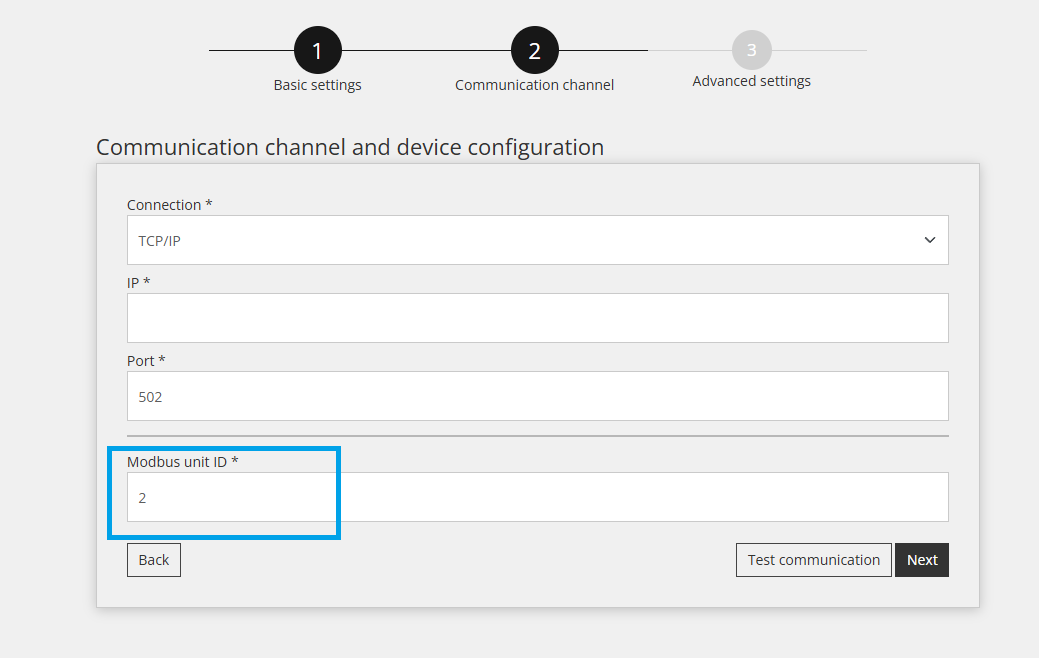

4.3 Auswahl des Kommunikationskanals

Wählen Sie den Kommunikationstyp:

• TCP/IP → für Modbus TCP
• Serielles RS485 → für Modbus RTU

Stellen Sie die Parameter entsprechend ein.

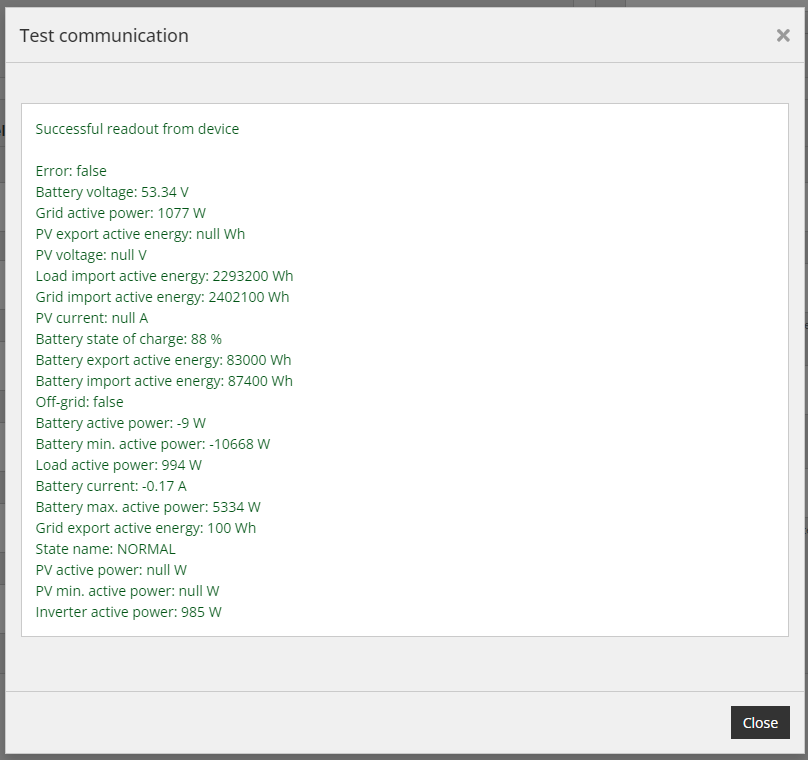

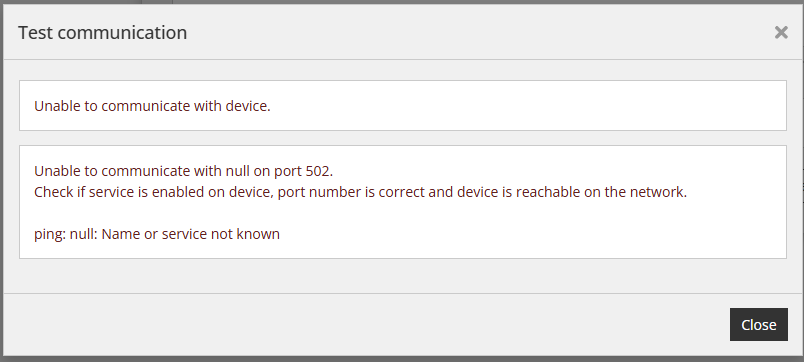

4.4 Kommunikationstest

Verwenden Sie Kommunikation testen.

Mögliche Ergebnisse:

• ✅ Kommunikation erfolgreich
• ❌ Kommunikation fehlgeschlagen

5. Erweiterte Einstellungen

Die erweiterte Einstellung ist beliebig und hängt von den spezifischen Anforderungen des Standorts ab, an dem der Reduxi-Controller installiert ist. Nachdem Sie alle erweiterten Einstellungen vorgenommen haben, klicken Sie unten rechts auf die Schaltfläche „Fertig“.

6. Steuerungseinstellungen/Definition für PIXII-Geräte im Reduxi-Konfigurator

Die Steuerung des PIXII-Systems kann mit zwei Optionen erfolgen, wie in Punkt 3.3, PIXII-Modbus-Einstellungen, beschrieben . Je nachdem, welche Option verwendet wird, muss der Benutzer auch beachten, dass für jedes PIXII-Gerät, das dem System hinzugefügt wird, der entsprechende Steuerungstyp im Reduxi-Konfigurator definiert werden muss.

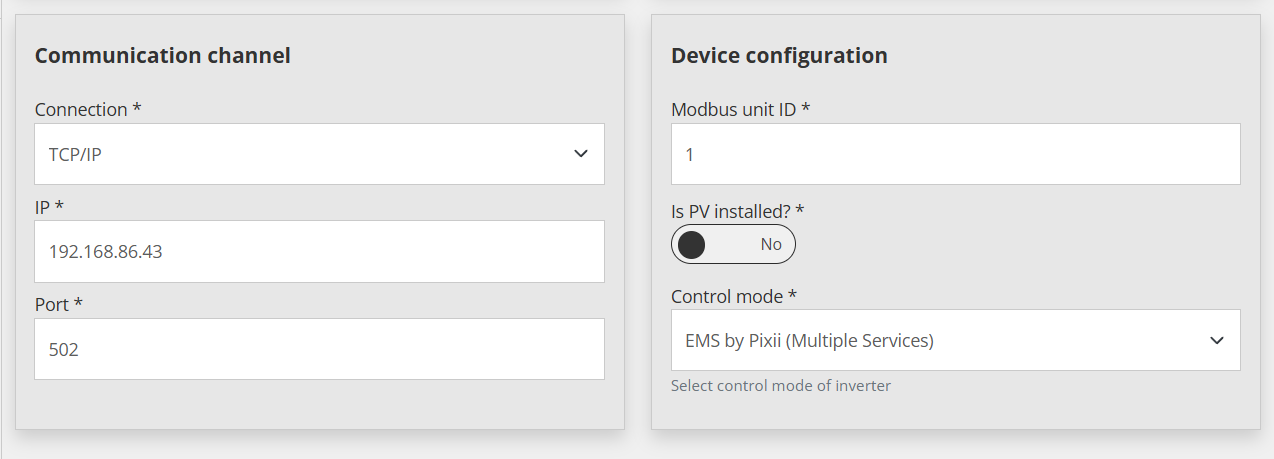

Falls das Gerät mit mehreren Diensten unter dem Menü Geräte/PIXII/Details/unter allen Einstellungen konfiguriert werden muss, wie in der Abbildung unten gezeigt:

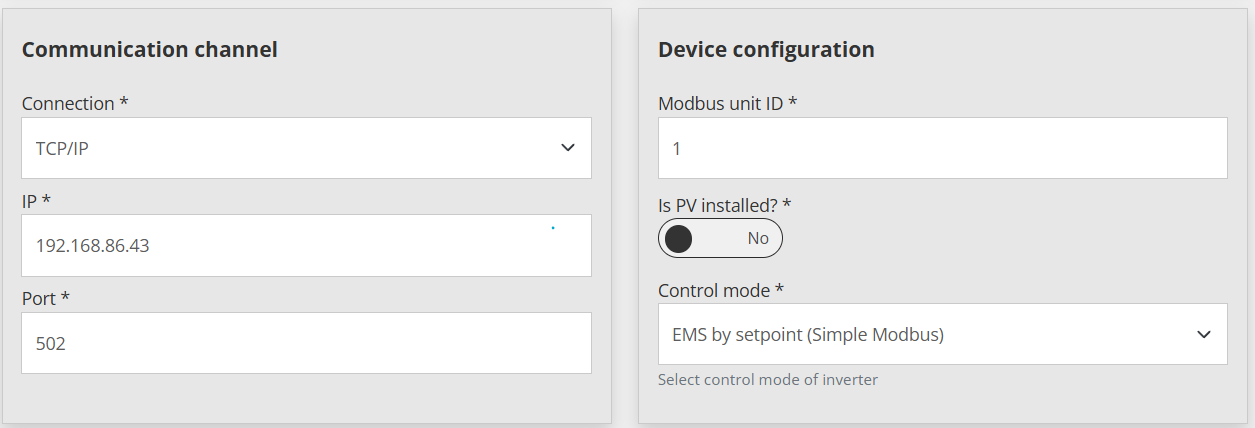

Falls das Simple Modbus-Gerät im Menü Geräte/PIXII/Details/unter allen Einstellungen konfiguriert werden muss, wie in der Abbildung unten gezeigt:

7. Letzte Messungen

Nach erfolgreicher Kommunikation mit dem neu hinzugefügten Gerät können seine Werte als zusätzlicher Test unter Geräte/PIXII PowerSharper im Reduxi-Konfigurator überprüft werden.

Integrieren Sie das Gerät zur erweiterten Batteriesteuerung in die Strategie des Reduxi Systems. Unter „Geräte/PIXII PowerSharper oder Home “ im Reduxi-Konfigurator, muss der Steuerungstyp auf AUTO eingestellt werden, damit Befehle für die Strategie die Batterie beeinflussen.

Um maximale Flexibilität und Energiekostensenkung in Bezug auf dynamische Preise und dynamische Tarife zu erreichen, folgen Sie bitte den Anweisungen zum Definieren der Strategie unter diesem Link: Strategien für Reduxi Controller.

Nach erfolgreichem Hinzufügen des Geräts kann es auch über die Reduxi-Anwendung überwacht und gesteuert werden.
