Verbinden Sie Reduxi über Modbus TCP mit Huawei SUN2000B C&I, um ein dynamisches Tarifmanagement zu ermöglichen, die Energiekosten zu senken und durch Arbitrage auf dem Energiemarkt Einnahmen zu erzielen.
1.Huawei SUN2000B C&I Elemente für die Verbindung
Link zur Bedienungsanleitung des Wechselrichtersystems SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Link zur Bedienungsanleitung des Batteriesystems PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Link für Benutzer für Smartmeter DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I-Verbindung und Modbus TCP/IP-Aktivierung und IP-Bezug
2.1 Verbinden mit Huawei SUN2000B Smartlogger
Die gesamte Konfiguration und Inbetriebnahme erfolgen über den Huawei SUN2000B Smart Logger. Daher ist die Verbindung zu ihm für die unten beschriebenen weiteren Schritte von entscheidender Bedeutung.
Eine genaue Beschreibung der Verbindung zum Huawei SUN2000B Smart Logger finden Sie unter dem Link:

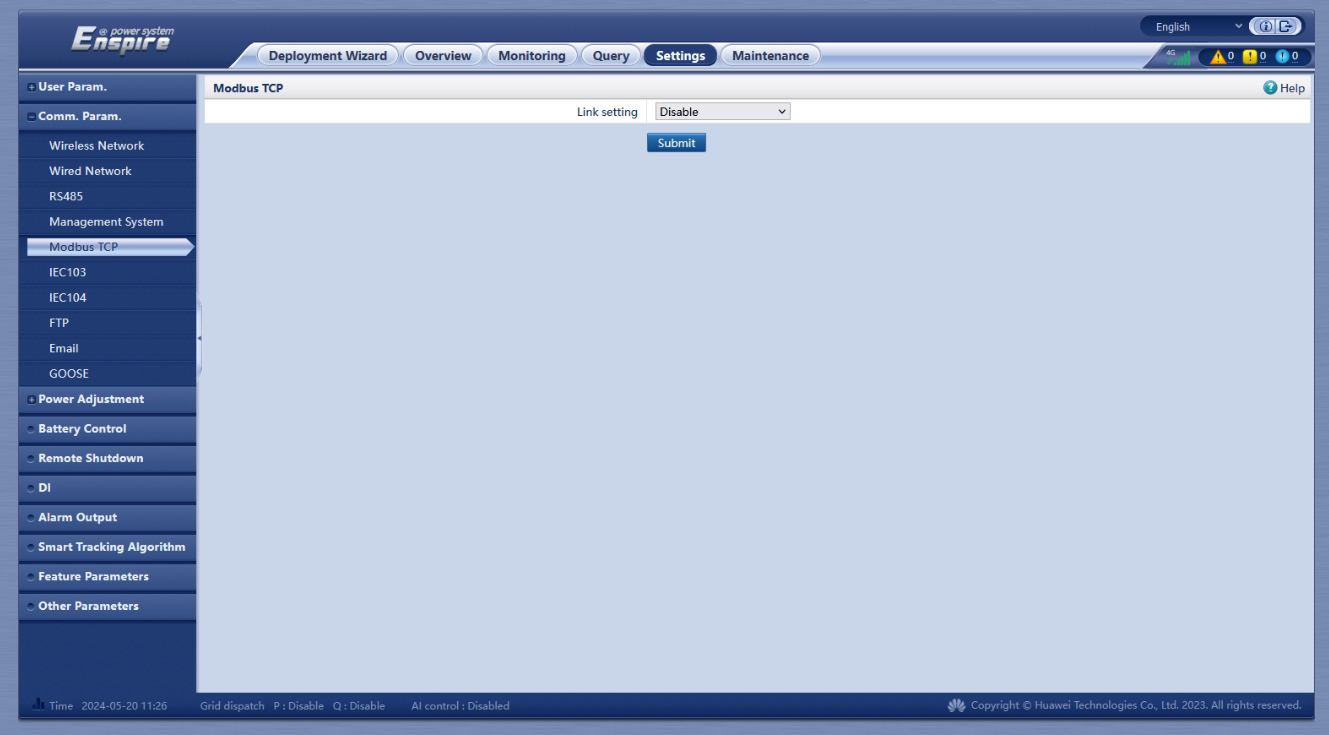

2.2 Die Aktivierung erfolgt im Menü Einstellungen/Modbus TCP:
Das Kommunikationsprotokoll für die Datenübertragung bei Reduxi und Huawei SUN2000B C&I ist Modbus TCP/IP, das in der Huawei-Anwendung des Enspire-Stromversorgungssystems aktiviert werden muss.
- Modbus TCP/IP-Einstellungen, in denen Sie Folgendes festlegen:
- Linkeinstellungen. Aktivieren,
- Adressmodus: Logische Adresse (muss auf logisch gesetzt werden!)
- Logger-Adresse: Legen Sie die logische Adresse des SmartLoggers fest.
- Schnelle Planung: Deaktivieren.

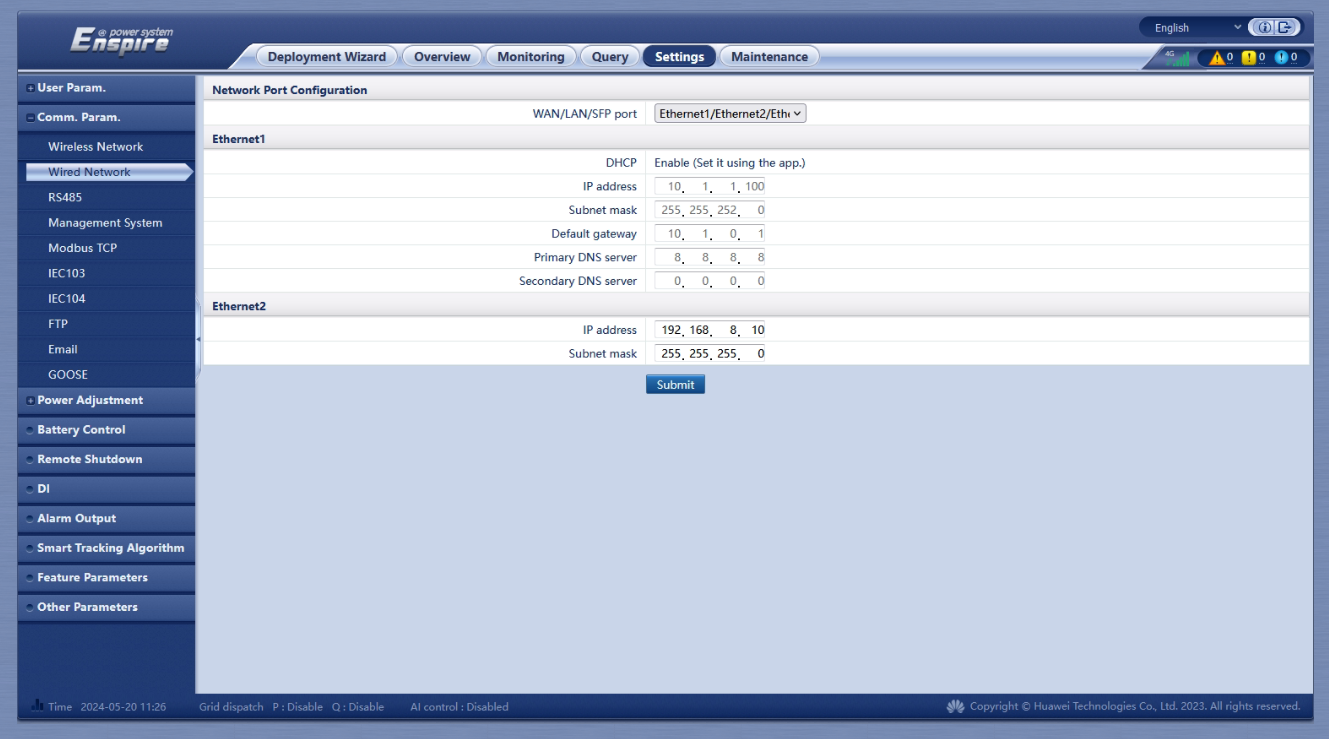

2.3 Die IP des Huawei SUN2000B Logger erhalten Sie im Menü „Einstellungen/Kabelgebundenes oder kabelloses Netzwerk“:
3. Huawei SUN2000B Smart Logger Modbus-ID für alle angeschlossenen Elemente

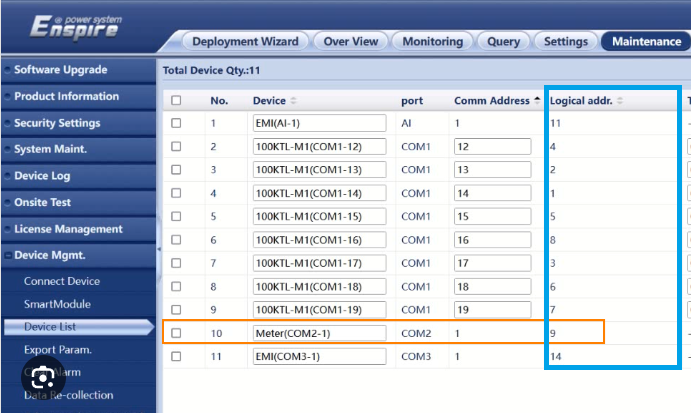

Alle für die Konfiguration im Reduxi-System zu Punkt 4.3 notwendigen Modbus-IDs (Modus-Adressen) erhält man in der Enspire-Applikation unter Wartung/Geräteliste:
3.1 C&I PCS2000MA Batteriesystem PCS und ESS Modbus-IDs (zusätzliche Erklärung für Batteriesystem)

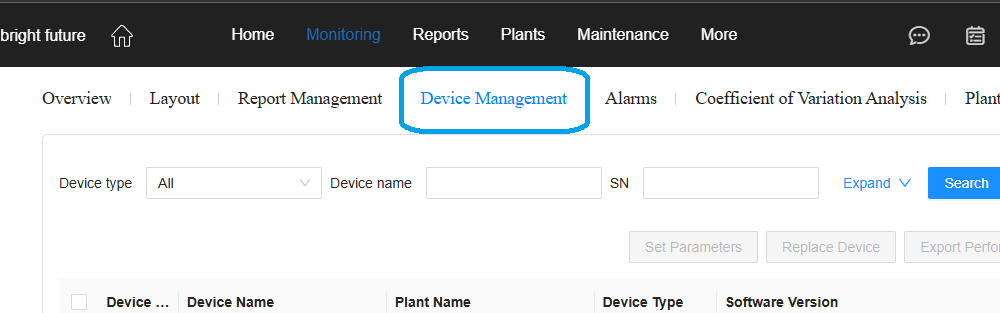

Da das Batteriesystem aus zwei Teilen besteht, Steuerung und Überwachung, gibt es zwei verschiedene Modbus-ID-Adressen. Beide Adressen werden in der FusionSolar-App unter Home/Geräteverwaltung abgerufen, Abbildung unten:

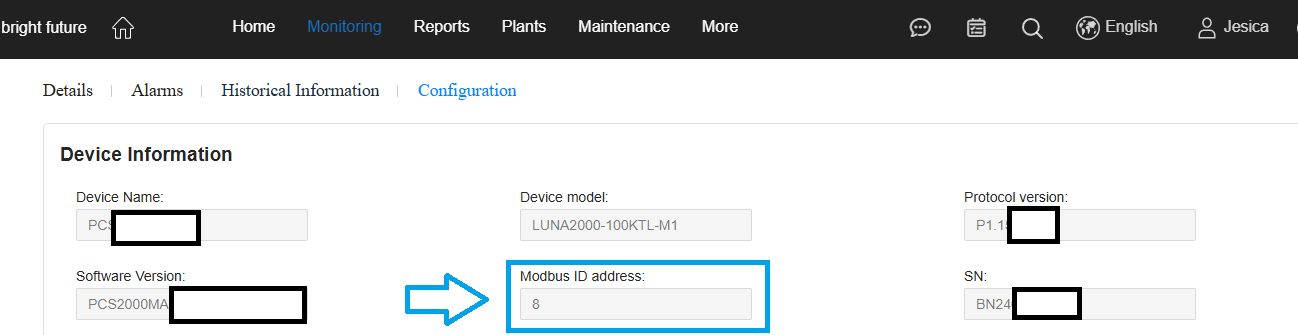

Wählen Sie für die PCS-Adresse Ihr PCS-Element aus und klicken Sie auf Konfiguration:

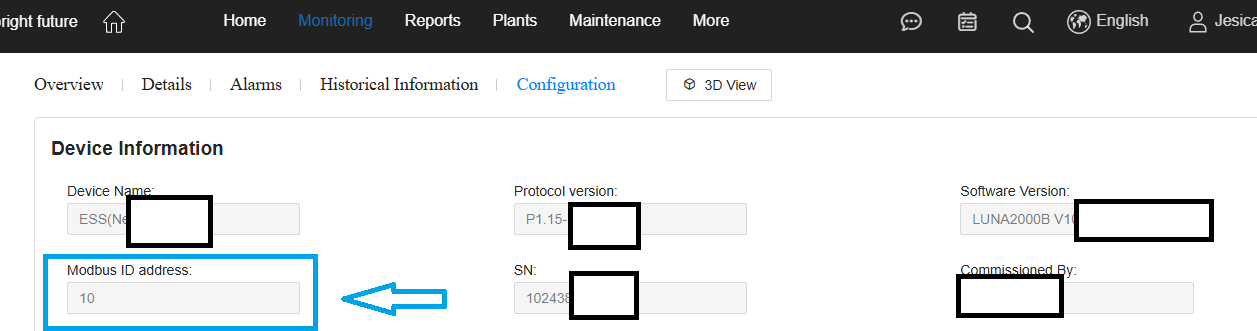

Wählen Sie für die PCS-Adresse Ihr ESS-Element aus und klicken Sie auf Konfiguration:
4. Neues Gerät hinzufügen (Huawei SUN2000B)
Im Folgenden werden die Punkte zum Hinzufügen eines neuen Geräts (Huawei SUN2000) bzw. zum Bearbeiten eines vorhandenen Geräts erläutert.
Da das Gesamtsystem aus unterschiedlichen Komponenten besteht, muss für jedes Teil ein eigenes Gerät ergänzt werden. Es gibt drei verschiedene Komponenten:
- Energiemessgerät (Huawei SUN2000 3P und nicht Chint DTSU666, da alle Daten von Logger2000B stammen)
- Wechselrichter (Huawei SUN2000)
- Akku (Huawei LUNA2000B)
In den folgenden Punkten wird ein Beispiel zum Hinzufügen eines neuen Geräts zum Reduxi-System für Huawei LUNA2000B angezeigt.
4.1 Neues Gerät hinzufügen
Melden Sie sich bei der Anwendung Reduxi Configurator an und drücken Sie die Schaltfläche „Gerät hinzufügen“.

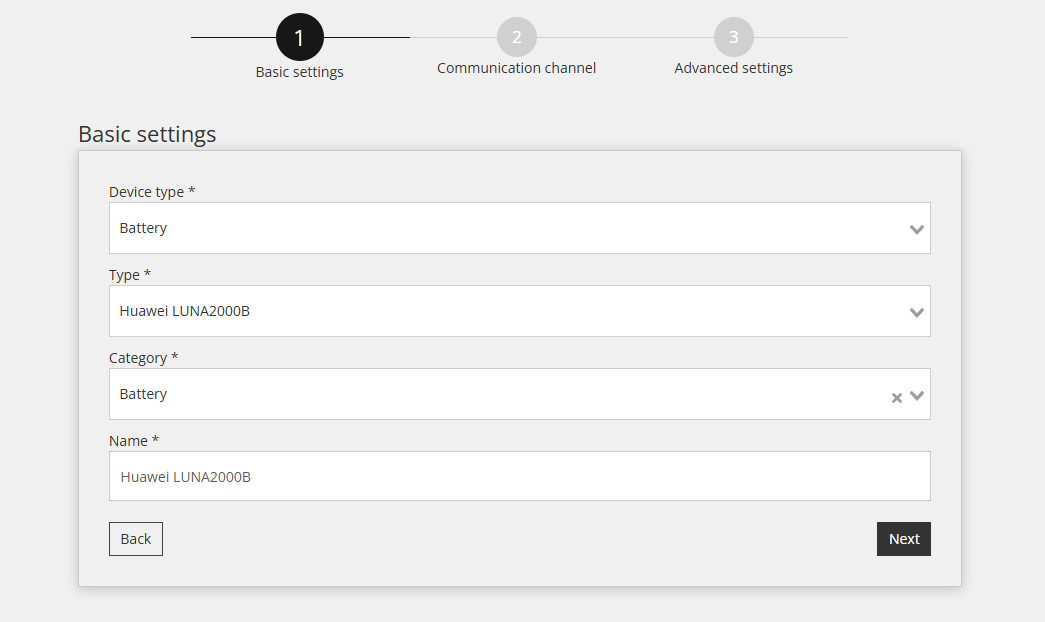

4.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten (Grundeinstellungen)
Wählen Sie im ersten Schritt die grundlegenden Parameter des Geräts aus, das Sie hinzufügen möchten:
- Gerätetyp: Akku,
- Typ: Huawei LUNA2000B
- Name: Geben Sie den Namen des Geräts an.

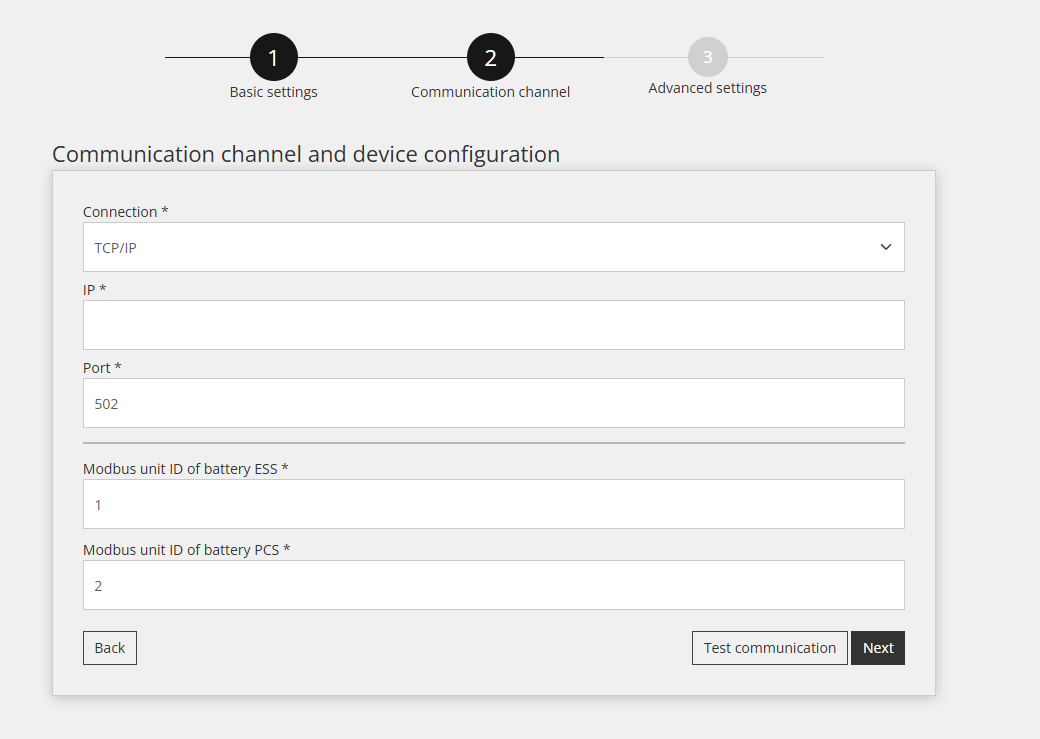

4.3 Kommunikationskanal
Geben Sie die Parameter für die Kommunikation mit Huawei LUNA2000B ein. Diese lauten:
- Verbindung: TCP/IP,
- IP: Geben Sie die IP von SmartLogger2000B ein: 2,2 Punkt.
- Port: immer 502,
- Modbus-Geräte-ID: Geben Sie die EES- und PCS-Modbus-Geräte-ID der Batterie 3 ein. Punkt
4.4 Kommunikationstest
Unter allen Feldern im Kommunikationskanal ist die Schaltfläche „Kommunikation testen“ platziert, mit der der Testdurchgeführt werden kann.
Der Kommunikationstest kann zwei Antworten liefern:

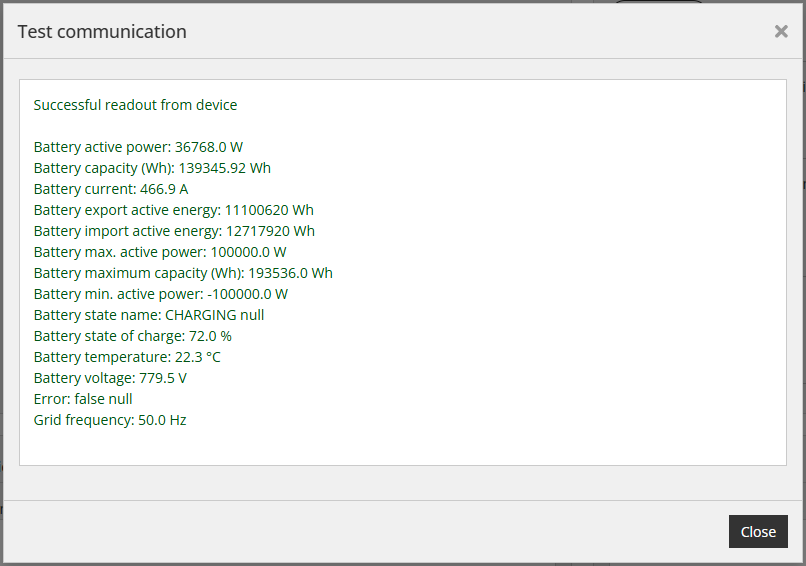

1. Die Kommunikation funktioniert einwandfrei, siehe Bild unten:
2. Die Kommunikation funktioniert nicht richtig, das Bild unten:
4.5 Erweiterte Einstellungen
Die erweiterten Einstellungen sind beliebig und hängen von den spezifischen Anforderungen des Standorts ab, an dem der Reduxi Controller installiert ist. Nachdem Sie alle erweiterten Einstellungen vorgenommen haben, drücken Sie unten rechts die Schaltfläche „Fertig“.
5. Messwerte vom Gerät

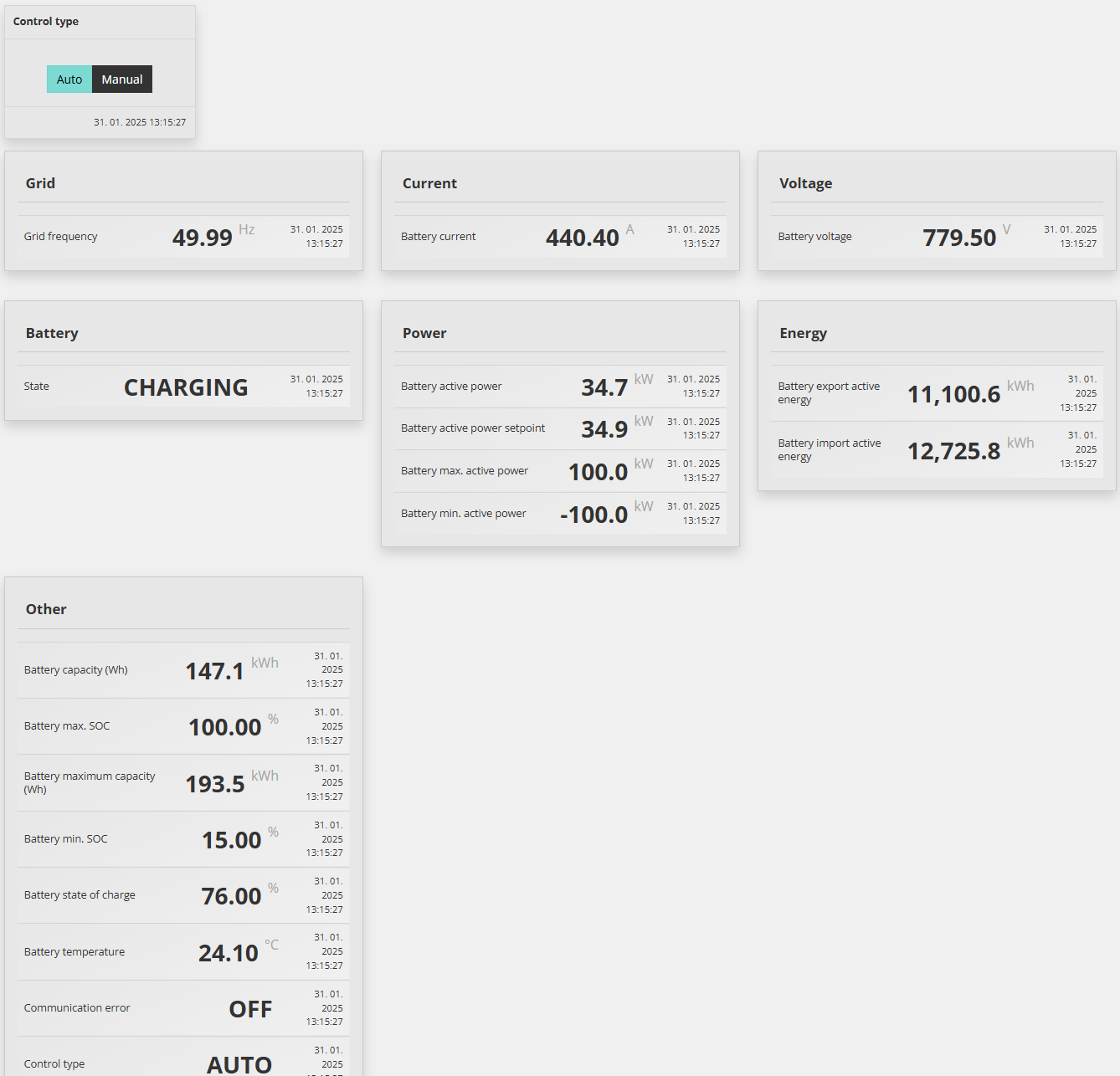

Der Zweck dieses Punktes besteht darin, zu zeigen, wie die Messwerte des neu hinzugefügten Geräts überprüft werden. Dies erfolgt unter „Gerät/Letzte Messung“.
Zur erweiterten Steuerung einzelner an SmartLogger2000B angeschlossener Elemente müssen der Strategie des Reduxi-Systems integrierte Elemente hinzugefügt werden.
Beispielsweise muss der Steuerungstyp des Huawei LUNA2000B auf AUTO eingestellt sein. Diese Einstellung kann unter Geräte > Huawei LUNA2000B im Reduxi Configuratorkonfiguriert werden.
Wenn das Gerät auf AUTOeingestellt ist, können Befehle aus der Strategie ausgeführt werden. Andernfalls wird die Steuerung obsolet.
Um maximale Flexibilität und Energiekostensenkung in Bezug auf dynamische Preise und dynamische Tarife zu erreichen, folgen Sie bitte den Anweisungen zum Definieren der Strategie unter diesem Link: Strategien für Reduxi Controller.
Nach erfolgreichem Hinzufügen des Geräts kann es auch über die Reduxi-Anwendung überwacht und gesteuert werden.
