Integrieren Sie das PEGO ECP200 BASE-Gerät über Modbus RTU mit dem Reduxi-Controller und erreichen Sie so maximale Flexibilität und mögliche Kosten- und Energieeinsparungen von bis zu 30 %.
1. PEGO ECP200 BASE Dokumentation:
Die Download-Dokumentation ist unter folgendem Link verfügbar:
http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf
2. Physische Verbindung zwischen PEGO ECP200 BASE
und Reduxi-Controller
Die physische Verbindung muss hergestellt werden, da für den Zugriff auf das PEGO ECP200 BASE Modbus RTU verwendet wird.
Modbus-Schnittstelle.

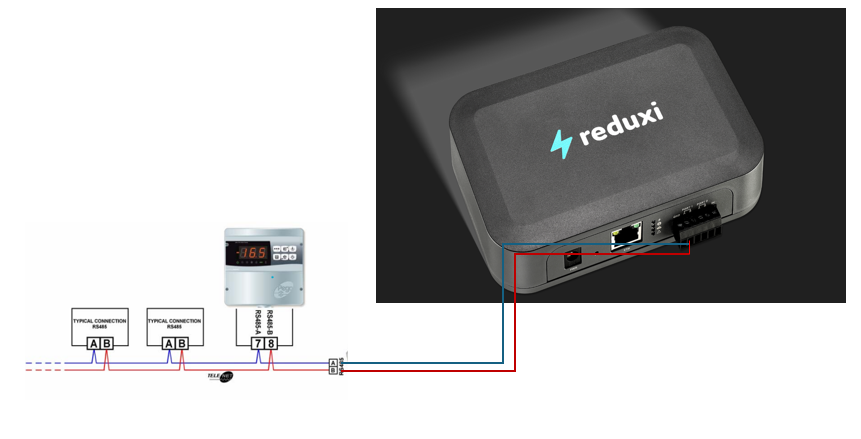

Das folgende Bild zeigt, wie die physische Verbindung zwischen Reduxi und PEGO ECP200 BASE hergestellt wird:
3. Fügen Sie PEGO ECP200 BASE zum Reduxi-System hinzu.
Nachdem Sie Reduxi und PEGO ECP200 BASE verbunden haben, können Sie es als neues Gerät (PEGO ECP200 BASE) registrieren.
3.1 Gerät hinzufügen (PEGO ECP200 BASE)
Melden Sie sich zunächst beim lokalen Reduxi-Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.
4.2 PEGO ECP200 BASE auswählen

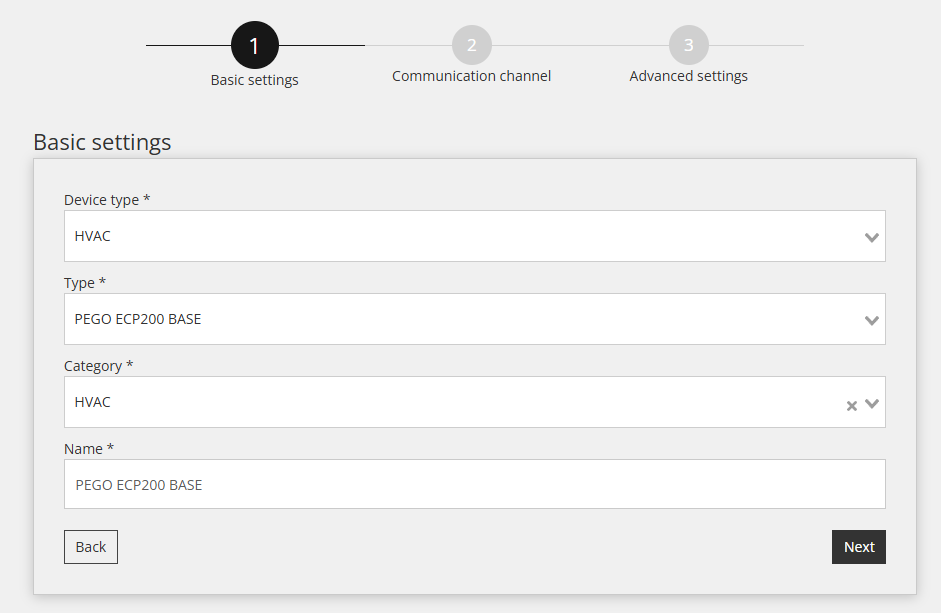

Im ersten Schritt werden grundlegende Einstellungen vorgenommen:
- Wählen Sie Gerätetyp: HVAC,
- Typ auswählen: PEGO ECP200 BASE,
- Geben Sie dem Gerät einen Namen.
4.3 Gerätekonfiguration für Kommunikationskanal
Der zweite Schritt umfasst die Konfiguration des Kommunikationskanals, der für eine ordnungsgemäße Modbus RTU-Kommunikation unerlässlich ist. In diesem Schritt wird die Kommunikationsverbindung zwischen dem Reduxi-Controller und der PEGO ECP200 BASE hergestellt.

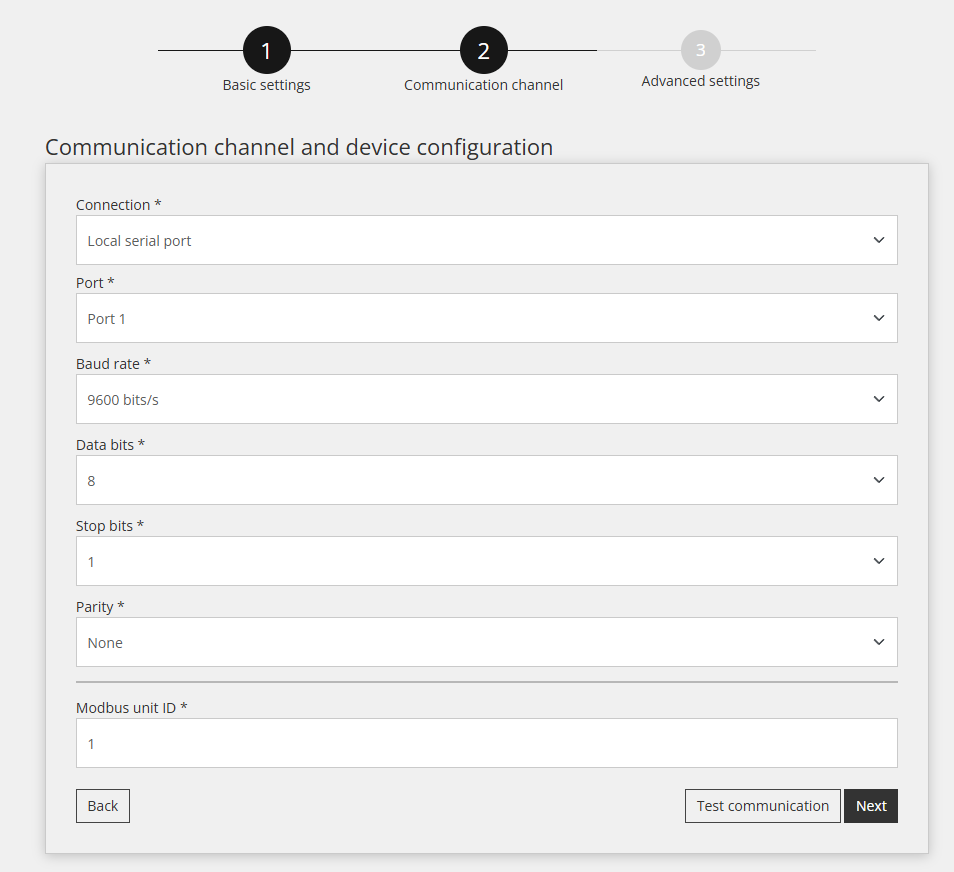

Die Einstellungen für den Kommunikationskanal werden unten angezeigt:
4.4 Testkommunikation
Unter allen Feldern des im vorherigen Schritt genannten Kommunikationskanals befindet sich eine Schaltfläche „Kommunikation testen“. Mit dieser Schaltfläche können Sie überprüfen, ob die Modbus RTU-Verbindung zwischen den Geräten ordnungsgemäß funktioniert.

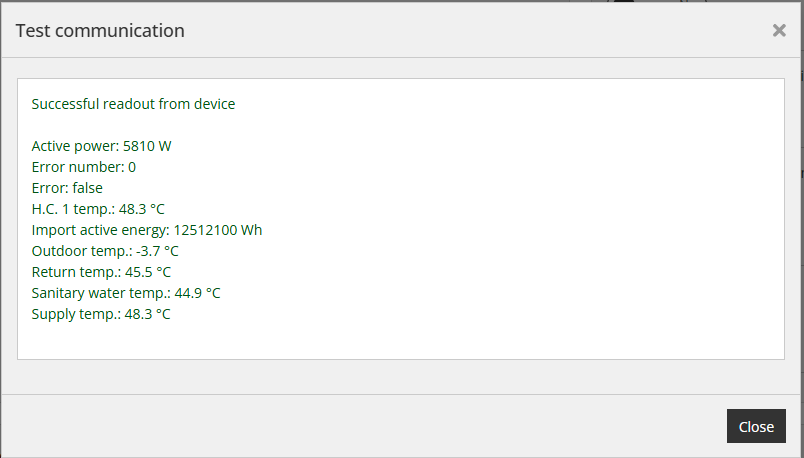

Erfolgreiche Antwort:
Erfolglose Antwort:
4.5 Erweiterte Einstellungen
Dieser Abschnitt wird verwendet, wenn besondere Anforderungen des Standorts berücksichtigt werden müssen. Standardmäßig muss unter Erweiterte Einstellungen nichts geändert werden.
5. Messwerte vom Gerät

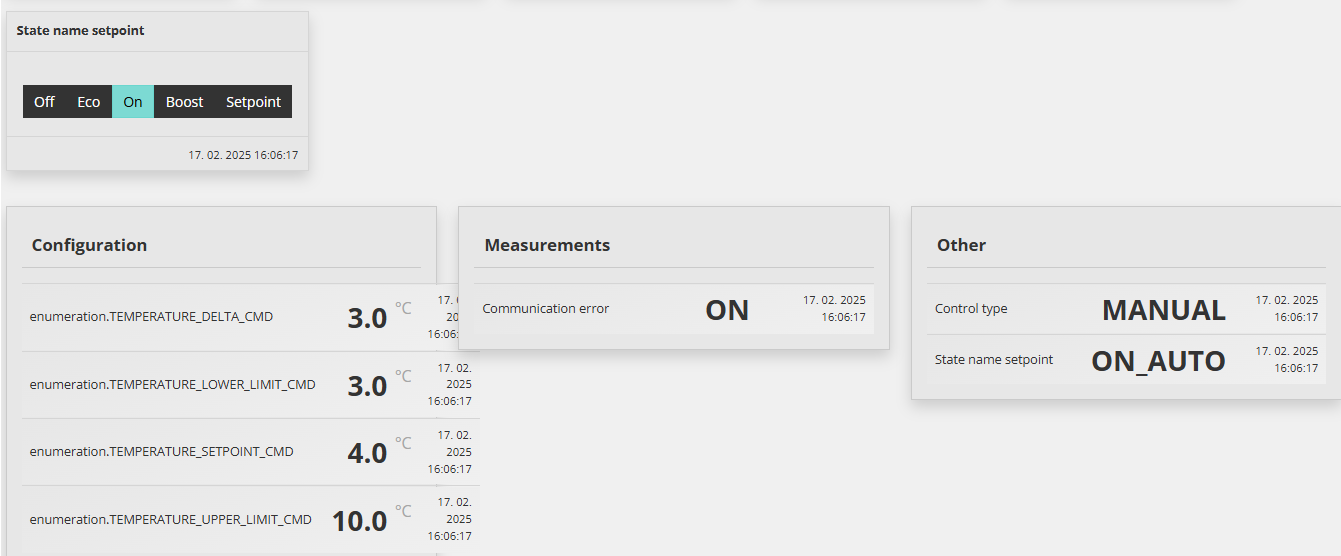

Der Zweck dieses Punktes besteht darin, zu zeigen, wie die Messwerte des Geräts überprüft werden. Dies erfolgt unter ,Gerät (EGO ECP200 BASE)/Letzte Messung‘.
Sobald das Gerät erfolgreich über den Konfigurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxiüberwacht werden.
