So verbinden Sie die PEGO ECP200 BASE (HVAC) mit dem Reduxi Controller
Verbinden Sie die PEGO ECP200 BASE über Modbus RTU mit dem Reduxi Controller. So erhalten Sie maximale Flexibilität und senken Kosten und Energieverbrauch um bis zu 30 %.
Textbeschreibung dieses Bildes

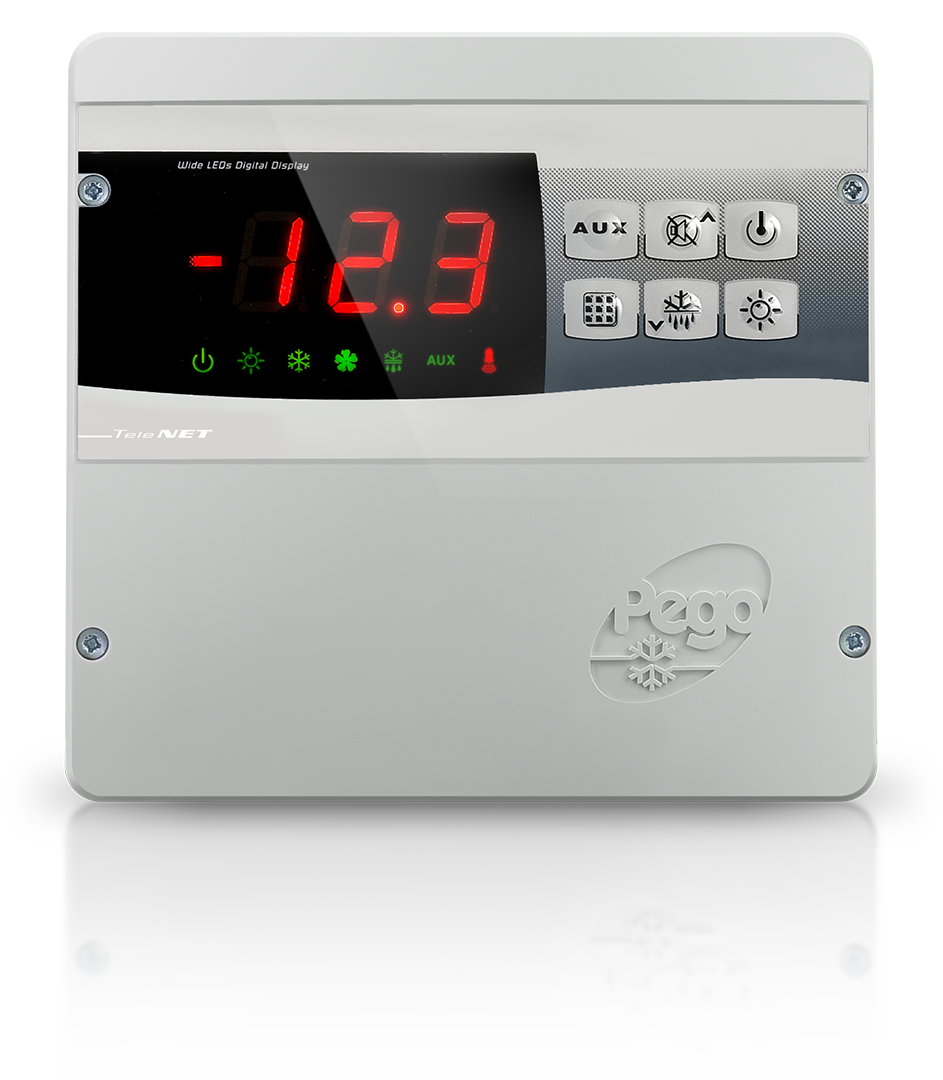

Foto eines hellgrauen, wandmontierten Bedienfelds mit einem abgerundeten rechteckigen Gehäuse und einer glänzenden Spiegelung darunter. Oberer Teil: eine schwarze Blende mit dem Text 'Wide LEDs Digital Display' über einer roten Siebensegmentanzeige, die -12.3 zeigt. Unter der Anzeige befinden sich Statussymbole: Ein/Aus (grün), Sonne (grün), Schneeflocke (grün), Lüfter (grün), Abtauen (grün), AUX (grüner Text) und eine Alarmleuchte (rot). Rechts davon sind sechs Tasten: AUX, Stumm/Stille mit einem Pfeil nach oben, Ein/Aus, ein Rastersymbol, Abtauen/Schneeflocke mit einem Pfeil nach unten und ein Sonnensymbol. Der Text 'TeleNET' ist links unter der Anzeige aufgedruckt. Das Logo 'Pego' ist unten rechts am Gehäuse geprägt. An den Ecken sind vier Schrauben zu sehen.
1 Technische Dokumentation
Dokumente zur PEGO ECP200 BASE:
- PEGO ECP200 BASE documentation (PDF) – Gerätedokumentation, wie in der ursprünglichen Reduxi Anleitung verlinkt.
- ECP 200 BASE4 A data sheet (PDF, Italian) – Datenblatt des Bedienfelds für Kühlräume vom Distributor Arbo.
- ECP200 BASE 4 user and maintenance manual (French) – Handbuch auf ManualsLib.
2 Erforderliche Ausrüstung
Sie benötigen die folgenden Komponenten:
- PEGO ECP200 BASE
- Reduxi Controller
- Kabel für die Modbus-RTU-Verbindung (RS485)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 PEGO ECP200 BASE mit dem Reduxi Controller verbinden
Die PEGO ECP200 BASE hat eine RS485-Schnittstelle, die Modbus RTU unterstützt. Reduxi liest das Gerät über diese Modbus-Schnittstelle aus, daher muss zuerst die physische Verbindung stehen.
Das Bild zeigt, wie Sie den Reduxi Controller und die PEGO ECP200 BASE verbinden.
Textbeschreibung dieses Bildes
Verdrahtungsschema, das eine Zeichnung und ein Foto kombiniert. Links: Eine gestrichelte Buslinie läuft vom linken Rand aus. Zwei kleine Kästen mit der Beschriftung TYPICAL CONNECTION haben jeweils die Klemmen A und B. Daneben befindet sich ein PEGO Regler mit roter Digitalanzeige und Tasten, mit den Klemmen 7 und 8 unten. Ein roter und ein blauer Draht führen von der Linie zum Reduxi Controller rechts (dunkles Gerät mit dem reduxi-Logo, einem Ethernet-Port und einem schwarzen Steckverbinder); der rote und der blaue Draht sind mit dem schwarzen Steckverbinder verbunden. Ein kleines schwarzes rundes Symbol sitzt unter der Linie nahe am linken Rand.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 PEGO ECP200 BASE in Reduxi hinzufügen
Nachdem Sie den Reduxi Controller und die PEGO ECP200 BASE verbunden haben, registrieren Sie das Gerät in Reduxi.
5.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator an (siehe Punkt 4) und klicken Sie auf die Schaltfläche Add device.
Textbeschreibung dieses Bildes
Screenshot der linken Seitenleiste des Reduxi Configurator. Oben: reduxi-Logo mit dem Text CONFIGURATOR. Eingeklappte Bereiche: Devices (Pluszeichen) und Strategies (Pluszeichen). Darunter zwei Schaltflächen nebeneinander: Add device (Pluszeichen, mit einem blauen Kasten hervorgehoben) und Add strategy (Pluszeichen). Darunter zwei Einträge: Settings und Profile. Der Bereich rechts neben der Seitenleiste ist leer und weiß.
Wählen Sie im ersten Schritt die Grundeinstellungen:
- Gerätetyp:
HVAC - Typ:
PEGO ECP200 BASE - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Schritt 1 von 3 des Assistenten zum Hinzufügen von Geräten, Seitentitel 'Basic settings'. Fortschrittsschritte: 1 Basic settings (aktiv, schwarzer Kreis), 2 Communication channel, 3 Advanced settings. Felder: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (mit einem Symbol x zum Löschen); Name *: PEGO ECP200 BASE. Schaltflächen: Back (umrandet), Next (dunkel).
5.2 Kommunikationseinstellungen
Der zweite Schritt richtet den Kommunikationskanal für Modbus RTU ein. Er stellt die Verbindung zwischen dem Reduxi Controller und der PEGO ECP200 BASE her. Der Screenshot zeigt die Einstellungen.
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator mit drei Schritten: 1 Basic settings (schwarz), 2 Communication channel (schwarz, aktuell), 3 Advanced settings (grau). Überschrift: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Schaltflächen: Back, Test communication, Next (dunkel).
5.3 Kommunikation testen
Die Schaltfläche Test communication befindet sich unter den Kommunikationsfeldern. Der Test prüft, ob die Modbus-RTU-Verbindung zwischen den Geräten funktioniert. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot des unteren Teils eines Formulars im Reduxi Configurator. Modbus unit ID *: 1. Schaltflächen: Back, Test communication (von einem blauen Rechteck umrahmt), Next (dunkle Schaltfläche).
Der Test liefert eines von zwei Ergebnissen:
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication (Schließen-X oben rechts). Grüner Text: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Schaltfläche: Close (dunkel).
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication und einem Schließen-x oben rechts. Meldung in rotem Text: Unable to communicate with device. Dunkle Schaltfläche unten rechts: Close.
5.4 Erweiterte Einstellungen
Verwenden Sie die erweiterten Einstellungen nur, wenn der Standort besondere Anforderungen hat. Standardmäßig ändern Sie hier nichts.
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator, Schritt 3 Advanced settings. Schrittanzeige: 1 Basic settings, 2 Communication channel, 3 Advanced settings (alle schwarz). Überschrift: Advanced settings. Jede Frage hat einen Schalter, alle auf No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Dropdowns: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Schaltfläche: Back.
6 Messwerte prüfen
6.1 Letzte Messwerte
Prüfen Sie die Messwerte des Geräts unter Device (PEGO ECP200 BASE) – Last measurement im Reduxi Configurator.
Textbeschreibung dieses Bildes
Screenshot der Ansicht für die letzten Messwerte im Reduxi Configurator mit mehreren Karten. Karte State name setpoint: eine Schaltflächenreihe Off, Eco, On (türkis hervorgehoben), Boost, Setpoint; Zeitstempel 17. 02. 2025 16:06:17. Karte Configuration, Zeilen (alle mit dem Zeitstempel 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Karte Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Karte Other: Control type: MANUAL; State name setpoint: ON_AUTO (rechter Rand leicht abgeschnitten); beide mit dem Zeitstempel 17. 02. 2025 16:06:17.
6.2 In der Reduxi Cloud überwachen
Sobald das Gerät im Configurator hinzugefügt ist, können Sie es in der Reduxi-Cloud-Anwendung überwachen.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Besorgen Sie die Dokumentation der PEGO ECP200 BASE. Halten Sie den Reduxi Controller, das Modbus-RTU-Kabel und einen Laptop oder ein Tablet bereit.
PEGO ECP200 BASE (Punkt 3): Verbinden Sie das Gerät über Modbus RTU (RS485) mit dem Reduxi Controller.
In Reduxi hinzufügen (Punkte 4–5): Melden Sie sich an der Reduxi Weboberfläche an. Fügen Sie das Gerät als HVAC vom Typ PEGO ECP200 BASE hinzu, geben Sie die Kommunikationseinstellungen ein, führen Sie Test communication aus und klicken Sie auf Done.
Inbetriebnahme (Punkt 6): Prüfen Sie die Messwerte unter Last measurement. Überwachen Sie das Gerät in der Reduxi Cloud.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie die physische Modbus-RTU-Verbindung (siehe Punkt 3) und die Kommunikationseinstellungen (siehe Punkt 5, Punkt 5.2). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
