So verbinden Sie den Sigenergy Hybridwechselrichter mit dem Reduxi Controller
Integrieren Sie den Sigenergy Hybridwechselrichter über Modbus TCP/IP in den Reduxi Controller. So erhalten Sie maximale Flexibilität und senken Kosten und Energieverbrauch um bis zu 30 %.
Textbeschreibung dieses Bildes

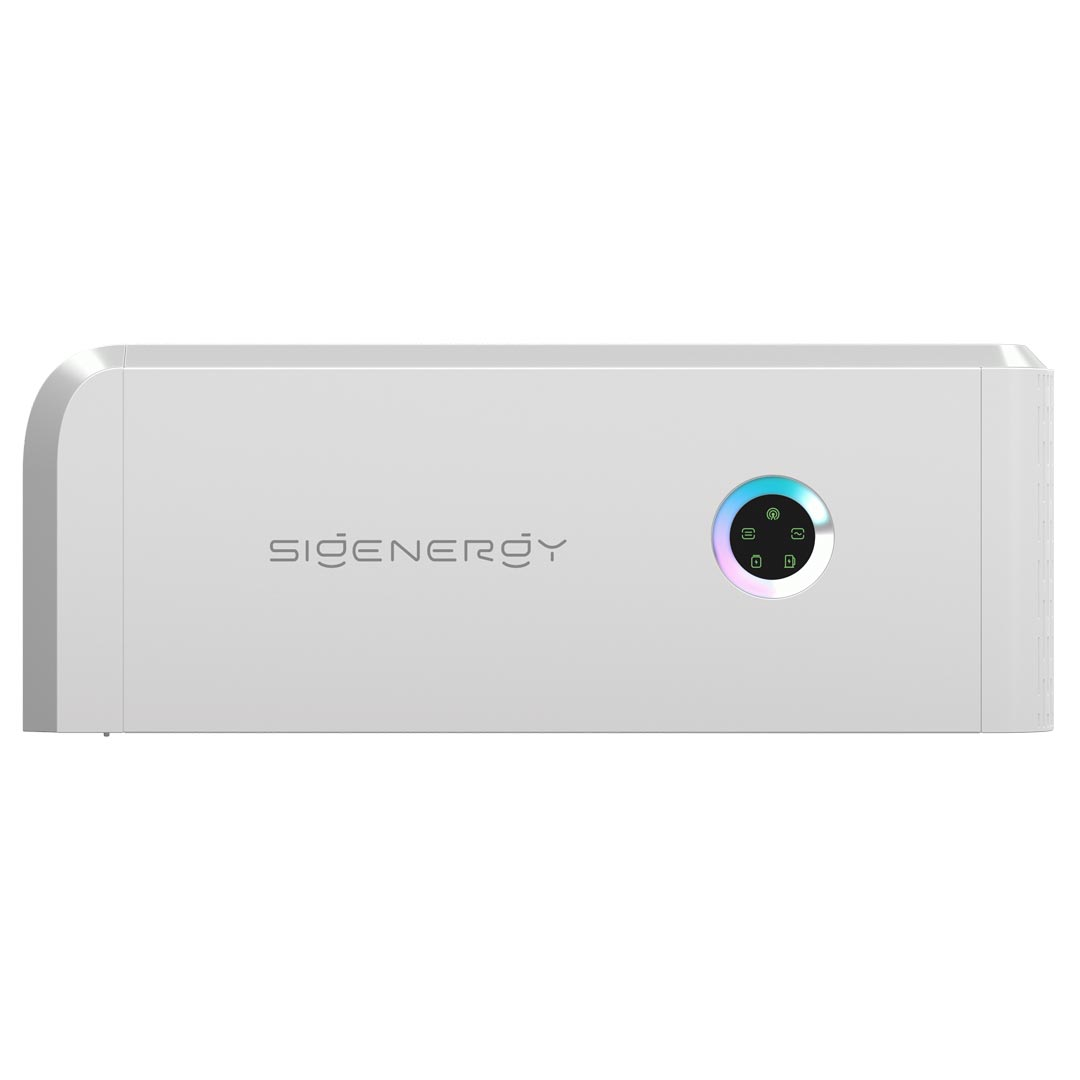

Foto oder Rendering eines weißen, wandmontierten Hybridwechselrichters auf weißem Hintergrund. Das Gehäuse ist hellgrau/weiß mit abgerundeten Ecken oben links. Das Wort 'SIGENERGY' ist in Grau vorn links aufgedruckt. Rechts davon befindet sich eine runde Anzeige mit einem mehrfarbig leuchtenden Ring (von Blau zu Rosa) um einen schwarzen Kreis mit vier kleinen grünen Symbolen (ein WLAN-/Signalsymbol oben sowie Symbole links, rechts, unten links und unten rechts). Der untere Teil des Geräts ist glatt, ohne weitere Markierungen.
1 Vorbereitung
1.1 Technische Dokumentation
Diese Dokumente enthalten weitere Informationen zu den Einstellungen des Sigenergy Hybridwechselrichters.
- Sigenergy hybrid inverter documentation – Download der Dokumentation des Wechselrichters (April Ice B2B)
- How to enable Modbus TCP/IP – Support-Artikel von Sigenergy
- Sigenergy Modbus Protocol V2.7 – Modbus-Protokoll von Sigenergy, Version vom 23.05.2025
- Video on YouTube – Video, das im ursprünglichen Artikel verlinkt war
1.2 Erforderliche Ausstattung
- Reduxi Controller
- Sigenergy Hybridwechselrichter, mit dem Reduxi Controller verbunden
- Smartphone mit der mySigen app
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
2 Sigenergy Hybridwechselrichter konfigurieren
2.1 mySigen app herunterladen
Laden Sie die mySigen app herunter:
- Google Play: mySigen bei Google Play
- Apple App Store: mySigen im App Store
2.2 IP-Adresse des Wechselrichters finden
Wenn Sie Zugriff über die mobile App haben, ändern Sie die Einstellungen so, dass der Reduxi Controller über Modbus TCP/IP auf den Hybridwechselrichter zugreifen kann. Gehen Sie wie folgt vor.
Textbeschreibung dieses Bildes
Screenshot der Startseite der mySigen app auf einem Smartphone, dunkles Design, hoher Smartphone-Screenshot. Statusleiste: Uhrzeit 11:51, Signalbalken, WLAN-Symbol, Akku 57. Oben: Menüsymbol (links), Teilen-Symbol (rechts); der Systemname dazwischen ist durch einen schwarzen Balken verdeckt. Darunter ein Statusfeld: 'Normal | On Grid'. Wetter: Sonne hinter Wolke, 7 °C. Messwerte oben: 0 kW und 10.3 kW. Eine 3D-Illustration eines Hauses mit Solarpanels auf dem Dach, einer AC-Ladestation mit einem Auto, einem weißen Wechselrichter und einer Batterie, mit Energieflusslinien. Beschriftungen: SOLAR, HOME, 'Available AC CHARGER'; unter dem Haus: 0 kW DC CHARGER; 0 kW · 90.0% SigenStor; 10.3 kW GRID. Reihe aus fünf Schaltflächen: Diagnosis, Notice, Mode, Safety, Charger. Karte 'Today': 0.04 kWh Solar Generate. (abgeschnitten), € -0.32 Energy Value. Navigation unten: Home (ausgewählt, grün), Device, Service, Setting. Weißer Home-Balken am unteren Rand.
Textbeschreibung dieses Bildes
Screenshot der Seite Settings in der mySigen app auf einem Smartphone, dunkles Design, hoher Smartphone-Screenshot. Statusleiste: Uhrzeit 11:49, Signalbalken, WLAN-Symbol, Akku 58. Oben: eine Zeile mit einer Avatar-Kachel 'Ap', dem durch einen schwarzen Balken verdeckten Namen und einem Pfeil. Darunter eine Systemkarte mit einer Menüschaltfläche '.', einer 3D-Illustration eines Hauses mit Solarpanels, einem weißen Wechselrichter und einer Ladestation sowie einem Textblock, der durch einen schwarzen Balken verdeckt ist. Vier Schnelleinstellungen: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Karte 'Settings & Tools' mit Zeilen, jeweils mit einem Pfeil: About, App Setting, Network Configure, Device Configure. Navigation unten: Home, Device, Service, Setting; der Eintrag Setting (grün) ist mit einem blauen Rechteck markiert. Weißer Home-Balken am unteren Rand.
Textbeschreibung dieses Bildes
Screenshot des Bildschirms System Settings in der mySigen app auf einem Smartphone, dunkles Design, hoher Smartphone-Screenshot. Statusleiste: Uhrzeit 11:49, Signalbalken, WLAN-Symbol, Akku 58. Kopfzeile: Zurück-Pfeil und Titel 'System Settings'. Eine Systemkarte zeigt eine 3D-Illustration eines Hauses mit Solarpanels, einem Wechselrichter und einer Ladestation, mit einem grünen Stiftsymbol (Bearbeiten); der Systemname und die Details darunter sind durch einen schwarzen Balken verdeckt. Abschnitt 'Basic Info': System ID: Wert verdeckt; Country/Region: Wert verdeckt; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Abschnitt 'More Settings' mit Zeilen, jeweils mit einem Pfeil: Connectivity (Wert Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. Die Zeile Connectivity ist mit einem blauen Rechteck markiert (das Rechteck beginnt bei der Überschrift 'More Settings'). Weißer Home-Balken am unteren Rand.
Textbeschreibung dieses Bildes
Screenshot des Bildschirms Connectivity in der mySigen app auf einem Smartphone, dunkles Design, hoher Smartphone-Screenshot. Statusleiste: Uhrzeit 11:50, Signalbalken, WLAN-Symbol, Akku 58. Kopfzeile: Zurück-Pfeil und Titel 'Connectivity'. Umschalter mit zwei Reitern: System (ausgewählt) und Device (nicht ausgewählt); der Reiter Device ist mit einem blauen Rechteck und einem blauen Pfeil markiert, der nach unten darauf zeigt. Darunter, in einem gestrichelten Rahmen: ein Symbol eines gestapelten Geräts (Batterie/Wechselrichter), ein grünes Häkchen und ein Netzwerkstecker-Symbol, durch Linien verbunden, mit dem Text 'SigenStor is connected to the Network'. Darunter eine Karte mit drei Zeilen, jeweils mit einem Pfeil: Ethernet (durchgestrichenes Steckersymbol), WLAN (WLAN-Symbol mit x), Cellular (Signalsymbol mit x). Der Rest des Bildschirms ist leerer dunkler Hintergrund mit einem weißen Home-Balken am unteren Rand.
Textbeschreibung dieses Bildes
Screenshot eines Smartphone-Bildschirms in der mySigen app, dunkles Design, hoher Smartphone-Screenshot. Statusleiste: Uhrzeit 11:50, Signalbalken, WLAN-Symbol, Akku 58. Kopfzeile: Zurück-Pfeil und Titel 'Connectivity'. Umschalter mit zwei Reitern: System und Device (Device ausgewählt). Darunter eine Gerätekarte mit dem Titel 'SigenStor', einem kleinen Bild eines weißen Geräts, einem grünen Statuspunkt und dem Status 'Normal'; die Zeile mit Gerätename/Seriennummer unter dem Titel ist durch einen schwarzen Balken verdeckt. Die Karte listet drei Zeilen, jeweils mit einem Pfeil: Ethernet (grünes Steckersymbol), WLAN (graues WLAN-Symbol mit x), Cellular (graues Signalsymbol mit x). Die Zeile Ethernet ist mit einem blauen Oval umrandet. Der Rest des Bildschirms unter der Karte ist leerer dunkler Hintergrund, mit einem weißen Home-Balken am unteren Rand.
Textbeschreibung dieses Bildes
Screenshot des Bildschirms Ethernet in der mySigen app auf einem Smartphone, dunkles Design, hoher Smartphone-Screenshot. Statusleiste: Uhrzeit 11:50, Signalbalken, WLAN-Symbol, Akku 58. Kopfzeile: Zurück-Pfeil, Titel 'Ethernet', 'Save' (grün, oben rechts). Felder: MAC Address: Wert durch einen schwarzen Balken verdeckt. Karte 'Ethernet' mit dem Status 'Connected' (grün). Primary DNS: 8.8.8.8 (ausgegraut); Secondary DNS: 208.67.222.222. Schalter 'Obtain IP address automatically': ein (grün). Ausgegraute Felder: IP Address: 172.16.40.228, mit einem blauen Rechteck markiert; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Darunter ist leerer dunkler Hintergrund mit einem weißen Home-Balken.
2.3 Modbus TCP/IP aktivieren
Eine Anleitung, wie Sie Modbus TCP/IP am Wechselrichter aktivieren, finden Sie im Sigenergy Support-Artikel.
2.4 Entlade-Abschaltgrenze und Backup-Reserve festlegen
Textbeschreibung dieses Bildes
Screenshot des Bildschirms 'System Settings' in der mySigen app auf einem Smartphone, dunkles Design. Statusleiste: Uhrzeit 6:51, 5G-Signal, Akku 65. Kopfzeile: Zurück-Pfeil, Titel 'System Settings', 'Save' (grün). Oben ist eine Schalterzeile abgeschnitten (Text endet mit 'nable'). Abschnitt 'Charge & Discharge' mit den Feldern: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Ein roter handgezeichneter Kreis umschließt die Felder Discharge Cut-Off SOC (%) und Backup Reserve (%).
3 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
4 Sigenergy Hybridwechselrichter in Reduxi hinzufügen
Nachdem Sie den Reduxi Controller und den Sigenergy Hybridwechselrichter verbunden haben, registrieren Sie den Wechselrichter als neues Gerät.
4.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 3) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot der linken Seitenleiste des Reduxi Configurator. Oben: reduxi-Logo mit dem Text CONFIGURATOR. Eingeklappte Bereiche: Devices (Pluszeichen) und Strategies (Pluszeichen). Darunter zwei Schaltflächen nebeneinander: Add device (Pluszeichen, mit einem blauen Kasten hervorgehoben) und Add strategy (Pluszeichen). Darunter zwei Einträge: Settings und Profile. Der Bereich rechts neben der Seitenleiste ist leer und weiß.
Wählen Sie im ersten Schritt (Basiseinstellungen) die Grundparameter des Geräts aus:
- Device type:
Hybrid Inverter - Typ:
Sigenergy Hybrid - Name: ein beliebiger Name
4.2 Kommunikationseinstellungen
Der zweite Schritt richtet den Kommunikationskanal zwischen dem Reduxi Controller und dem Sigenergy Hybridwechselrichter ein. Dieser Schritt ist entscheidend für die Modbus-TCP/IP-Kommunikation. Das Bild zeigt die Einstellungen des Kommunikationskanals.
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Schritt 2 von 2 des Assistenten zum Hinzufügen von Geräten. Fortschrittsschritte: 1 Basic settings, 2 Communication channel (beide ausgefüllte schwarze Kreise). Abschnittstitel: 'Communication channel and device configuration'. Felder: Connection *: TCP/IP (Dropdown); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Schaltflächen: Back (umrandet), Test communication (umrandet), Done (dunkel).
4.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Sigenergy Hybridwechselrichter einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
4.4 Erweiterte Einstellungen
Verwenden Sie die erweiterten Einstellungen nur, wenn der Standort besondere Anforderungen hat. Standardmäßig müssen Sie nichts ändern.
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator, Schritt 3 Advanced settings. Schrittanzeige: 1 Basic settings, 2 Communication channel, 3 Advanced settings (alle schwarz). Überschrift: Advanced settings. Jede Frage hat einen Schalter, alle auf No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Dropdowns: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Schaltfläche: Back.
5 Messwerte prüfen
5.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie die Messwerte unter Devices – Sigenergy Hybrid Inverter – Last measurement im Reduxi Configurator.
Textbeschreibung dieses Bildes
Screenshot der Seite 'Last measurements' eines Geräts im Reduxi Configurator. Registerkarten: Last measurements (aktiv), Analyze, Archive. Oben rechts: Dropdown zur Aktualisierung 'Without refreshing' und eine Schaltfläche zum Aktualisieren. Karte 'Control type': Schaltflächen Auto (hellgrün) und Manual (dunkel, ausgewählt); Zeitstempel 14. 03. 2025 12:49:13. Alle Werte darunter haben den Zeitstempel 14. 03. 2025 12:49:01, sofern nicht anders angegeben. Karte PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: leer (Einheit kW); enumeration.PV_STATE_NAME: CONNECTED. Karte Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karte Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karte Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karte Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: leer (kW); Grid export active power limit: leer (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karte Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (Zeitstempel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Steuerung durch Reduxi aktivieren
Für eine erweiterte Steuerung des Sigenergy Hybridwechselrichters binden Sie das Gerät in die Optimierungsmodi des Reduxi Systems ein. Stellen Sie unter Devices – Sigenergy Hybrid im Reduxi Configurator den Control type auf AUTO. Nur dann wirken sich Strategiebefehle auf die Batterie aus.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
Nach dem Hinzufügen können Sie das Gerät auch in der Reduxi App überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Verwenden Sie die Sigenergy Dokumentation. Installieren Sie die mySigen app.
Sigenergy Wechselrichter (Punkt 2): Kopieren Sie die IP-Adresse in der mySigen app. Aktivieren Sie Modbus TCP/IP. Stellen Sie Discharge Cut-Off SOC und Backup Reserve wie gezeigt ein.
In Reduxi hinzufügen (Punkte 3–4): Melden Sie sich an der Reduxi Weboberfläche an. Fügen Sie das Gerät mit dem Typ Sigenergy Hybrid hinzu, fügen Sie die IP-Adresse ein und führen Sie Test communication aus.
In Betrieb nehmen (Punkt 5): Prüfen Sie die letzten Messwerte. Stellen Sie den control type auf AUTO und legen Sie eine Strategie fest.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob die IP-Adresse aus der mySigen app richtig eingegeben ist. Prüfen Sie, ob Modbus TCP/IP am Wechselrichter aktiviert ist. |
| Unerwartetes Batterieverhalten | Prüfen Sie, ob Discharge Cut-Off SOC (%) und Backup Reserve (%) auf die in Punkt 2.4 gezeigten Werte eingestellt sind. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
