Integrieren Sie den KSTAR Hybrid Inverter-Wechselrichter mit dem Reduxi-Controller über Modbus TCP/IP und erreichen Sie so maximale Flexibilität und mögliche Kosten- und Energieeinsparungen von bis zu 30 %.
1. KSTAR Hybrid-Wechselrichter-Einstellungen (für Modbus TCP/IP):
So aktivieren Sie die Modbus TCP/IP-Kommunikationseinstellungen wie im Bild unten auf der HMI des Wechselrichters angezeigt:
Weitere Informationen zu den Einstellungen des KSTAR Hybrid-Wechselrichters finden Sie unter folgendem Link:
https://www.kstar.eu/DOWNLOADS/User%20Manual_E(8-12)KT_EN_V1.0.pdf
2. Fügen Sie KSTAR Hybrid zum Reduxi-System hinzu.
Nachdem Sie Reduxi und KSTAR Hybrid verbunden haben, können Sie es als neues Gerät registrieren (KSTAR Hybrid Inverter).
2.1 Gerät hinzufügen (KSTAR Hybrid-Wechselrichter)
Melden Sie sich zunächst beim lokalen Reduxi-Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.
2.2 Sunways Hybrid-Wechselrichter auswählen
Im ersten Schritt werden grundlegende Einstellungen vorgenommen:
- Gerätetyp auswählen: Hybrid-Wechselrichter,
- Typ auswählen: KSTAR Hybrid,
- Geben Sie dem Gerät einen Namen.
3.3 Gerätekonfiguration für Kommunikationskanal
Der zweite Schritt umfasst die Konfiguration des Kommunikationskanals, der für eine ordnungsgemäße Modbus TCP/IP-Kommunikation unerlässlich ist. Dieser Schritt stellt die Kommunikationsverbindung zwischen dem Reduxi-Controller und dem KSTAR Hybrid Inverter her.
Die Einstellungen für den Kommunikationskanal werden unten angezeigt:
Hinweis: IP muss von der HMI-Schnittstelle von KSTAR Hybrid bezogen werden:
3.4 Testkommunikation

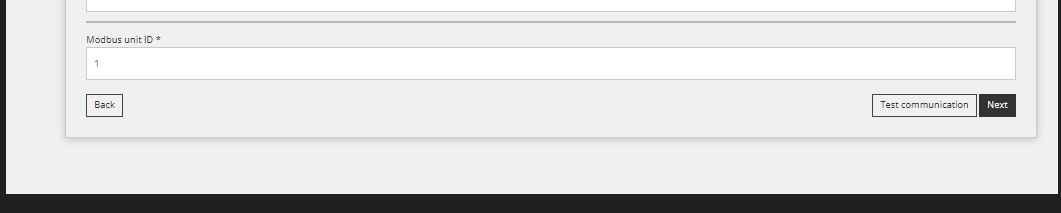

Unter allen Feldern des im vorherigen Schritt genannten Kommunikationskanals befindet sich eine Schaltfläche „Kommunikation testen“. Mit dieser Schaltfläche können Sie überprüfen, ob die Modbus TCP/IP-Verbindung zwischen den Geräten ordnungsgemäß funktioniert.
Erfolgreiche Antwort:
Erfolglose Antwort:
3.5 Erweiterte Einstellungen
Dieser Abschnitt wird verwendet, wenn besondere Anforderungen des Standorts erfüllt werden müssen. Standardmäßig muss unter Erweiterte Einstellungen nichts geändert werden.
4. Messwerte vom Gerät
Der Zweck dieses Punktes besteht darin, zu zeigen, wie die Messwerte des Geräts überprüft werden. Dies geschieht unter „Gerät (KSTAR Hybrid Inverter)/Letzte Messung“.
Für eine erweiterte KSTAR Hybrid-Steuerung integrieren Sie das Gerät in die Optimierungsmodi des Reduxi-Systems. Unter Geräte/KSTAR Hybridim Reduxi-Konfigurator muss derSteuerungstyp auf AUTO eingestellt werden, damit Befehle für die Strategie auf die Batterie wirken.
Um maximale Flexibilität und Energiekostensenkung im Hinblick auf dynamische Preise und dynamische Tarife zu erreichen, folgen Sie bitte den Anweisungen zum Definieren der Strategie unter diesem Link: Strategien für Reduxi-Controller.
Nach dem erfolgreichen Hinzufügen des Geräts kann es über die Reduxi-Anwendung überwacht und gesteuert werden.
