So verbinden Sie den KSTAR Hybridwechselrichter mit dem Reduxi Controller
Integrieren Sie den KSTAR Hybridwechselrichter über Modbus TCP/IP in den Reduxi Controller. So erhalten Sie maximale Flexibilität und senken Kosten und Energieverbrauch um bis zu 30 %.

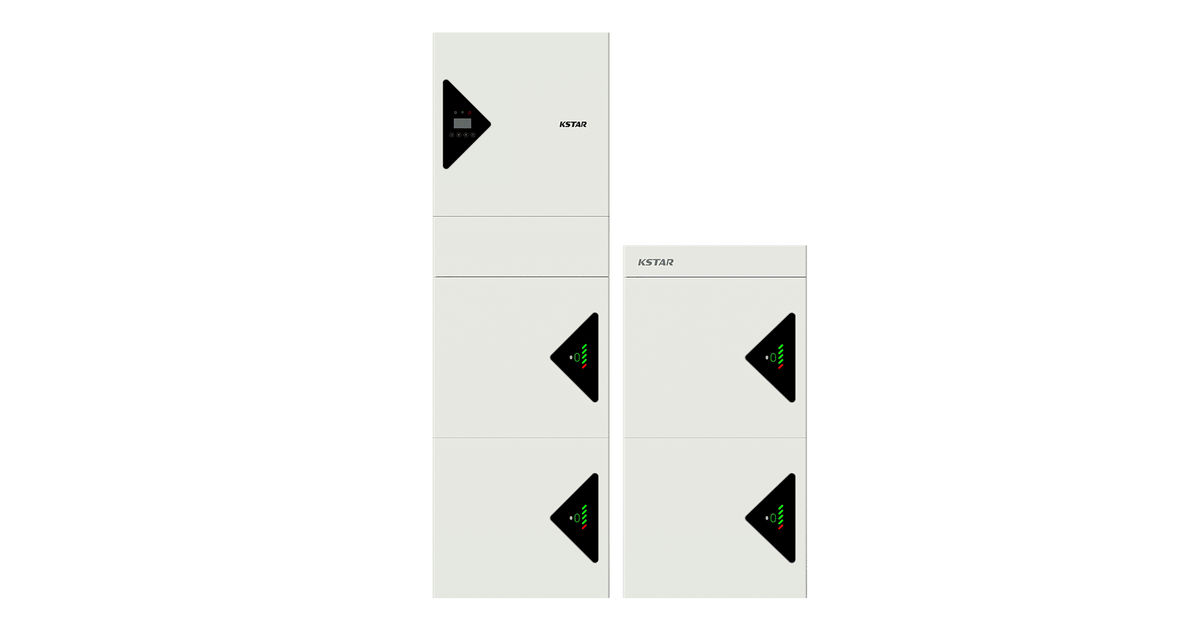

Textbeschreibung dieses Bildes
Produktbild zweier KSTAR Hybridwechselrichter-Stapel auf weißem Hintergrund, Vorderansicht. Beide sind hellgraue/weiße Turmeinheiten aus gestapelten Modulen. Linker Stapel: ein oberes Modul mit einer schwarzen dreieckigen Blende auf der linken Seite, die ein kleines Display und eine Reihe kleiner Tasten enthält, und dem Text 'KSTAR' rechts; darunter zwei Module, jeweils mit einer schwarzen dreieckigen Anzeigeblende, die ein Batteriesymbol mit grünen und roten Füllstandsbalken zeigt. Rechter Stapel: niedriger, mit dem Text 'KSTAR' oben links und zwei Modulen, jeweils mit derselben schwarzen dreieckigen Batterieanzeige.
1 Vorbereitung
1.1 Technische Dokumentation
Weitere Informationen zu den Einstellungen des KSTAR Hybridwechselrichters finden Sie im Herstellerhandbuch.
- KSTAR hybrid inverter user manual (E 8-12 KT, EN, V1.0) – Einstellungen des Wechselrichters, einschließlich HMI
1.2 Erforderliche Ausstattung
- Reduxi Controller
- KSTAR Hybridwechselrichter, mit dem Reduxi Controller verbunden
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
2 KSTAR Hybridwechselrichter konfigurieren
2.1 Modbus TCP/IP am Wechselrichter aktivieren
Aktivieren Sie am HMI des Wechselrichters die Kommunikationseinstellungen für Modbus TCP/IP, wie im Bild gezeigt.
Textbeschreibung dieses Bildes
Diagramm mit Text aus der Dokumentation des KSTAR Wechselrichters zur Seite CYBERSAFETY. Text: 'On the CYBERSAFETY page, you have two options:' Aufzählungspunkt 1: 'Modbus Write: To enable or disable remote control of the inverter. When this feature is enabled, you can control the inverter on the data-monitoring page.' Aufzählungspunkt 2: 'Upgrade: When this feature is enabled, you can upgrade the firmware of the inverter or the battery packs remotely.' Flussdiagramm aus Menükästen: Kasten '-CYBERSAFETY-' mit '-> 1: Modbus Write' und '2: Upgrade'. Ein Pfeil mit der Beschriftung 'Modbus Write' führt zum Kasten '-Modbus Write-' mit '-> 1: DISABLE' und '2: ENABLE'. Ein Pfeil mit der Beschriftung 'Upgrade' führt zum Kasten '-FW Upgrade-' mit '-> 1: DISABLE' und '2: ENABLE'.
2.2 IP-Adresse finden
3 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
4 KSTAR Hybridwechselrichter in Reduxi hinzufügen
Nachdem Sie den Reduxi Controller und den KSTAR Hybridwechselrichter verbunden haben, registrieren Sie den Wechselrichter als neues Gerät.
4.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 3) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot der linken Seitenleiste des Reduxi Configurator. Oben: reduxi-Logo mit dem Text CONFIGURATOR. Eingeklappte Bereiche: Devices (Pluszeichen) und Strategies (Pluszeichen). Darunter zwei Schaltflächen nebeneinander: Add device (Pluszeichen, mit einem blauen Kasten hervorgehoben) und Add strategy (Pluszeichen). Darunter zwei Einträge: Settings und Profile. Der Bereich rechts neben der Seitenleiste ist leer und weiß.
Wählen Sie im ersten Schritt (Basiseinstellungen) die Grundparameter des Geräts aus:
- Device type:
Hybrid Inverter - Typ:
KSTAR Hybrid - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Schritt 1 von 3 des Assistenten zum Hinzufügen von Geräten, Seitentitel 'Basic settings'. Fortschrittsschritte: 1 Basic settings (aktiv, schwarzer Kreis), 2 Communication channel, 3 Advanced settings (grau). Felder: Device type *: Hybrid inverter; Type *: KSTAR; Categories *: drei Tags, Solar power plant, Battery, Grid (jeweils mit einem x); Name *: KSTAR. Schaltflächen: Back (umrandet), Next (dunkel).
4.2 Kommunikationseinstellungen
Der zweite Schritt richtet den Kommunikationskanal zwischen dem Reduxi Controller und dem KSTAR Hybridwechselrichter ein. Dieser Schritt ist entscheidend für die Modbus-TCP/IP-Kommunikation. Das Bild zeigt die Einstellungen des Kommunikationskanals.
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Schritt 2 von 3 des Assistenten zum Hinzufügen von Geräten. Fortschrittsschritte: 1 Basic settings und 2 Communication channel (ausgefüllte schwarze Kreise), 3 Advanced settings (grau). Abschnittstitel: 'Communication channel and device configuration'. Felder: Connection *: TCP/IP (Dropdown); IP *: 192.168.2.210; Port *: 2000; Modbus unit ID *: 1. Schaltflächen: Back, Test communication (umrandet), Next (dunkel).
4.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den KSTAR Hybridwechselrichter einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
4.4 Erweiterte Einstellungen
Verwenden Sie die erweiterten Einstellungen nur, wenn der Standort besondere Anforderungen hat. Standardmäßig müssen Sie nichts ändern.
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator, Schritt 3 Advanced settings. Schrittanzeige: 1 Basic settings, 2 Communication channel, 3 Advanced settings (alle schwarz). Überschrift: Advanced settings. Jede Frage hat einen Schalter, alle auf No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Dropdowns: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Schaltfläche: Back.
5 Messwerte prüfen
5.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie die Messwerte unter Devices – KSTAR Hybrid Inverter – Last measurement im Reduxi Configurator.
Textbeschreibung dieses Bildes
Screenshot der Seite 'Last measurements' eines KSTAR Hybridwechselrichters im Reduxi Configurator. Steuerungskacheln oben (Zeitstempel 17. 03. 2025 12:27:01): Control type: Auto (dunkel), Manual (hellgrün, ausgewählt); Grid import active power limit: 5.0 kW mit Minus- und Plus-Schaltflächen; Grid export active power limit: 5.0 kW; Battery active power setpoint: 0.0 kW; Mode name setpoint: Schaltflächen Max. production, Self consumption (hellgrün, ausgewählt), Max. consumption, Peak shaving, Setpoint. Die Werte darunter tragen den Zeitstempel 17. 03. 2025 12:27:04, sofern nicht anders angegeben. Karte Battery: Active power 0.2 kW; Current 0.00 A; Voltage 517.70 V; State of charge 11.75 %; State STANDBY; State of health 100.0 %; Min. state of charge 10.00 %; Temperature 14.4 °C; Max capacity 102.4 kWh; Max. state of charge 100.00 %; Import active energy 1,678,138.6 kWh; Export active energy 11,936.5 kWh; Min. active power -51.8 kW; Max. active power 51.8 kW; Active power setpoint 0.0 kW. Karte PV: Active power 0.0 kW; Current 0.00 A; Voltage 30.17 V; Export active energy 0.0 kWh; Min. active power -50.0 kW; State STANDBY. Karte Load: Active power 0.0 kW; Import active energy 0.0 kWh. Karte Inverter: Active power 0.0 kW; Max active power 50.0 kW; Min active power -50.0 kW; State STANDBY; Error OFF. Karte Grid: Grid frequency 50.010 Hz; Active power 38.6 kW; Import active power limit 5.0 kW; Export active power limit 5.0 kW; Export active energy 4,756.0 kWh; Import active energy 127,712.0 kWh. Karte Other: Communication error OFF (12:27:02); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Steuerung durch Reduxi aktivieren
Für eine erweiterte Steuerung binden Sie das Gerät in die Optimierungsmodi des Reduxi Systems ein. Stellen Sie unter Devices – KSTAR Hybrid im Reduxi Configurator den Control type auf AUTO. Nur dann wirken sich Strategiebefehle auf die Batterie aus.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und eine möglichst hohe Senkung der Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategies for Reduxi Controller beschrieben.
Nach dem Hinzufügen können Sie das Gerät auch in der Reduxi App überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Verwenden Sie das KSTAR Handbuch. Verbinden Sie den Wechselrichter mit dem Reduxi Controller.
KSTAR Hybridwechselrichter (Punkt 2): Aktivieren Sie Modbus TCP/IP am HMI des Wechselrichters. Lesen Sie die IP-Adresse am HMI ab.
In Reduxi hinzufügen (Punkte 3–4): Melden Sie sich an der Reduxi Weboberfläche an. Fügen Sie das Gerät mit dem Typ KSTAR Hybrid hinzu, geben Sie die IP-Adresse ein und führen Sie Test communication aus.
In Betrieb nehmen (Punkt 5): Prüfen Sie die letzten Messwerte. Stellen Sie den control type auf AUTO und legen Sie eine Strategie fest.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob Modbus TCP/IP am HMI des Wechselrichters aktiviert ist. Prüfen Sie, ob die IP-Adresse in den Kommunikationseinstellungen mit der am HMI angezeigten IP-Adresse übereinstimmt. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
