So verbinden Sie den Bluesun BSC-125kW Batteriespeicher (BESS) mit dem Reduxi Controller
Verbinden Sie ein Bluesun BSC-125KW-261KWH Batteriespeichersystem mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

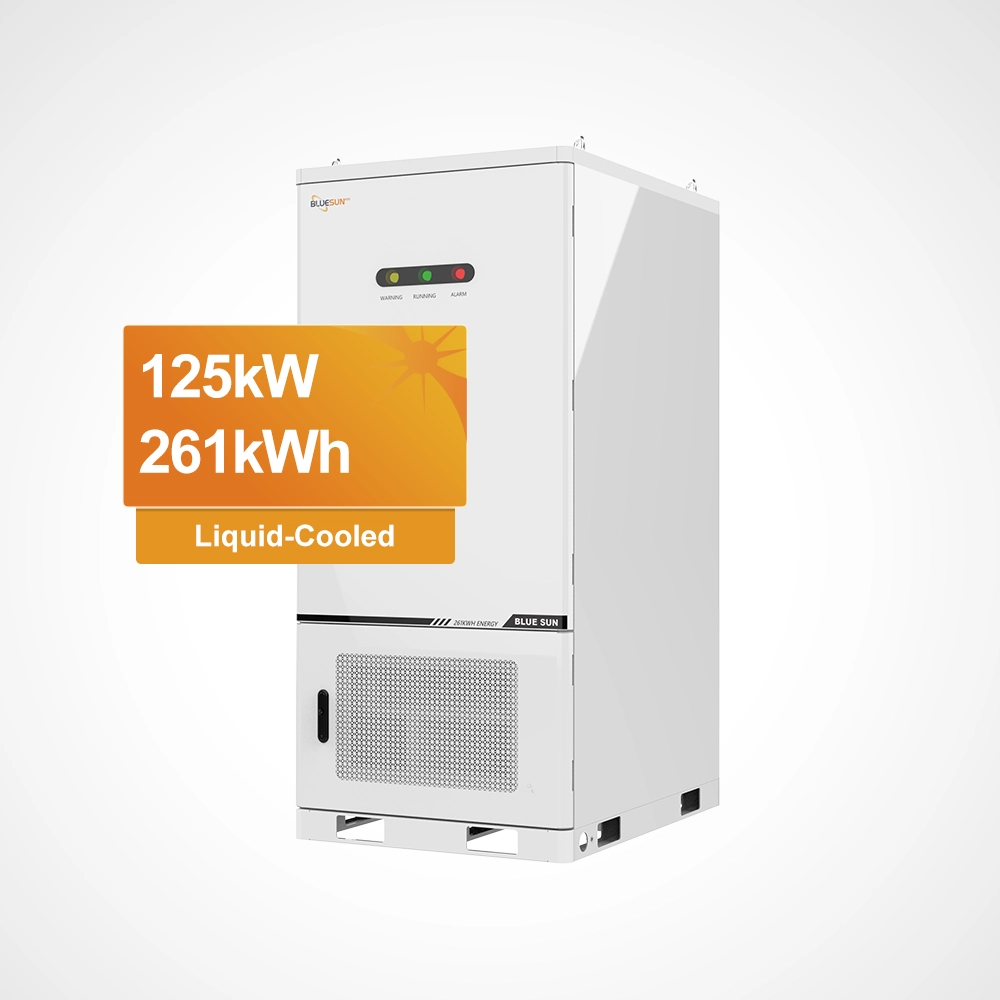

Produktfoto eines weißen Batteriespeicherschranks für den Außenbereich auf hellem Hintergrund. Der Schrank ist hoch, mit einer abgerundeten weißen Seitenwand, drei runden Kontrollleuchten oben (gelb, grün, rot) mit kleinem Text darunter und einem kleinen Logo oben links. Ein graues Lüftungsgitter und eine Tür mit Griff befinden sich unten an der Front, und 'BLUE SUN' ist unten rechts auf die Front gedruckt. Ein orangefarbenes Etikett links trägt die Aufschrift '125kW 261kWh' und in einem kleineren Balken darunter 'Liquid-Cooled'.
1 Technische Dokumentation
Das Bluesun BSC-125KW-261KWH ist ein flüssigkeitsgekühltes Batteriespeichersystem (BESS) für den gewerblichen und industriellen Einsatz. Die folgenden Daten stammen aus dem Bluesun Datenblatt.
Herstellerdokumente:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – Datenblatt (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – Produktseite (Web, EN)
2 Erforderliche Ausrüstung
- Reduxi Controller (installiert und online)
- Bluesun BSC-125KW-261KWH, in Betrieb genommen
- Verbindung zwischen dem System und dem Reduxi Controller (siehe Punkt 3)
- Modbus-Registerkarte des Systems von Bluesun
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Systemübersicht und Verdrahtung
Ein Batteriespeichersystem muss für Überwachung und Steuerung Modbus-Kommunikation mit einer vollständigen Registerkarte unterstützen. Die Anforderungen finden Sie unter Integration requirements for battery energy storage system (BESS).
Laut Datenblatt enthält jedes Rack die Batteriemodule und einen 125-kW-Wechselrichter. Das System nutzt CAN für die Batteriekommunikation. Der Fernzugriff auf Daten läuft über WLAN, 4G, 5G oder LAN durch die Bluesun ESS Cloud. Das EMS bietet die Modi Peak Shaving, Eigenverbrauch und USV.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Gerät in Reduxi hinzufügen
Öffnen Sie zuerst den Configurator, siehe Punkt 4. Das Gerät wird mit dem Assistenten in zwei Schritten hinzugefügt.
5.1 Grundeinstellungen
Bluesun BSC-125kW. Haken Sie die Strategien an, an denen das Gerät teilnehmen soll, und klicken Sie dann auf Next.5.2 Kommunikationseinstellungen
Der zweite Schritt richtet die Modbus-Kommunikation zwischen dem Reduxi Controller und dem System ein. Geben Sie den Verbindungstyp, die Adresse und die Modbus unit ID so ein, wie sie am System eingestellt sind.
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest das Bluesun BSC-125kW einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Öffnen Sie im Configurator Devices → Ihr Bluesun Gerät → Last measurements. Die Werte zeigen, ob das System richtig kommuniziert.
6.2 Steuerverhalten
Für die Steuerung durch die Reduxi Strategien öffnen Sie im Reduxi Configurator Devices und Ihr Bluesun Gerät und stellen den Control type auf AUTO. Nur dann wirken sich Strategiebefehle auf die Batterie aus.
Um die Energiekosten mit dynamischen Preisen und Tarifen zu senken, legen Sie die Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Prüfen Sie das Datenblatt. Besorgen Sie die Modbus-Registerkarte von Bluesun und halten Sie die Ausrüstung bereit.
Bluesun BSC-125KW-261KWH (Punkt 3): Verbinden Sie das System mit dem Reduxi Controller. Das System muss Modbus unterstützen.
In Reduxi hinzufügen (Punkte 4–5): Öffnen Sie den Configurator, fügen Sie das Gerät hinzu, geben Sie die Kommunikationseinstellungen ein, führen Sie Test communication aus und klicken Sie auf Done.
Inbetriebnahme (Punkt 6): Prüfen Sie die letzten Messwerte und stellen Sie den Control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie Verbindungstyp, Adresse und Modbus unit ID anhand der Einstellungen am System. Controller und System müssen sich gegenseitig erreichen können. |
| Der Typ des Bluesun Systems lässt sich nicht auswählen | Es lassen sich nur Typen auswählen, die in der List of supported devices stehen. Das System muss Modbus unterstützen (siehe Integration requirements for BESS). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
