So verbinden Sie GoodWe Hybridwechselrichter (Dongle, Bluetooth, WLAN, LAN) mit dem Reduxi Controller
Verbinden Sie Ihren GoodWe Hybridwechselrichter über Modbus TCP mit dem Reduxi Controller. Funktioniert mit dem WiFi/LAN Kit 1.0 und 2.0 über LAN oder WLAN.
Textbeschreibung dieses Bildes

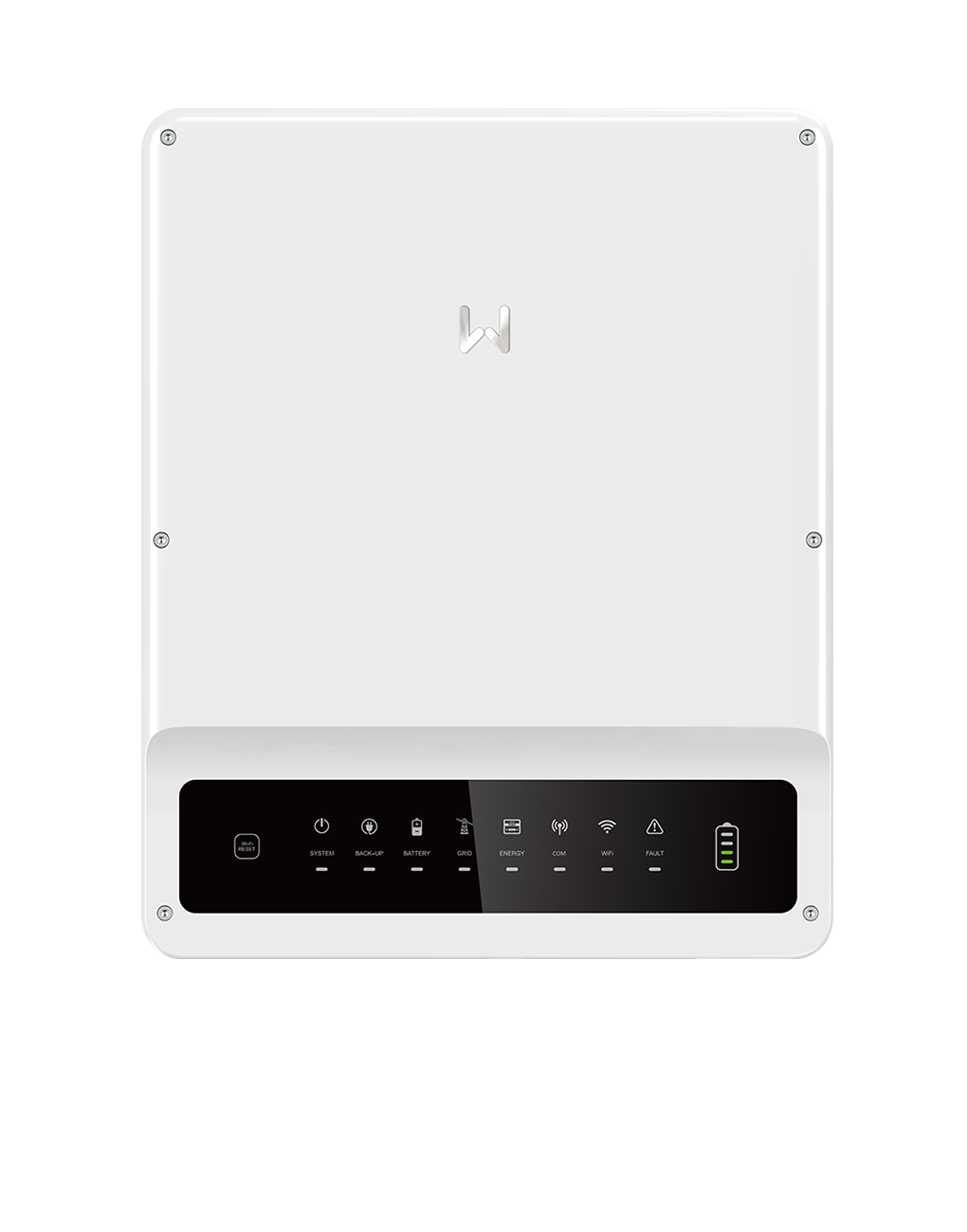

Produktfoto eines weißen, wandmontierten Hybridwechselrichters auf weißem Hintergrund, Vorderansicht. Abgerundetes rechteckiges weißes Gehäuse mit einem hellgrauen 'W'-Logo in der Mitte des oberen Teils und Schrauben an den Ecken. Der untere Teil hat ein schwarzes Glasdisplay mit einer Reihe von Statussymbolen mit winzigen Beschriftungen darunter und rechts einem Batteriestandssymbol mit grünen Balken. Links am Display befindet sich eine kleine runde Taste.
- Technische Dokumentation
- Erforderliche Ausrüstung
- Verbindung wählen und Modbus TCP aktivieren
- WiFi/LAN Kit mit der SolarGo app konfigurieren
- Statische IP mit der SEMS+ Classic app festlegen
- Firmware aktualisieren und Netzwerk prüfen (falls nötig)
- Bei der Reduxi Weboberfläche anmelden
- GoodWe Wechselrichter zum Reduxi Controller hinzufügen
- Messwerte prüfen
- Zusammenfassung
- Häufige Probleme
- Verwandte Artikel
1 Technische Dokumentation
GoodWe Dokumente zum Kommunikationsmodul und zu den unterstützten Geräten:
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – Produktseite des Kommunikationsmoduls mit Datenblatt und Benutzerhandbuch.
- Compatibility list of GoodWe inverters and IoT products – Zeigt, welcher Wechselrichter mit welchem Kommunikationsmodul und welcher Firmware funktioniert.
2 Erforderliche Ausrüstung
Sie benötigen die folgenden Komponenten:
- GoodWe Hybridwechselrichter
- GoodWe WiFi/LAN Kit 1.0 oder WiFi/LAN Kit 2.0 (Kommunikations-Dongle)
- Reduxi Controller
- Ethernet-Kabel zwischen dem Wechselrichter und Ihrem Router oder Switch
- Smartphone mit Bluetooth und der SolarGo app oder der SEMS+ Classic app (siehe Punkt 4 und Punkt 5)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Verbindung wählen und Modbus TCP aktivieren
Die Modbus-TCP-Kommunikation mit Reduxi hängt vom Dongle ab und davon, wie der Wechselrichter mit dem Internet verbunden ist. Suchen Sie Ihren Fall:
| Dongle und Verbindung | Modbus TCP | Nächster Schritt |
|---|---|---|
| WiFi/LAN Kit 1.0 über LAN | Automatisch aktiviert | Statische IP mit der SEMS+ Classic app festlegen (Punkt 5) |
| WiFi/LAN Kit 1.0 über WLAN | Mit der SolarGo app aktivieren | Dongle mit SolarGo konfigurieren (Punkt 4) |
| WiFi/LAN Kit 2.0 über LAN | Automatisch aktiviert | Seriennummer prüfen (Punkt 3.5) |
| WiFi/LAN Kit 2.0 über WLAN | Aktivierung durch den GoodWe After-Sale Support | E-Mail senden (Punkt 3.4), danach Seriennummer prüfen (Punkt 3.5) |
3.1 WiFi/LAN Kit 1.0 über LAN
Textbeschreibung dieses Bildes
Foto eines schwarzen GoodWe WiFi/LAN Kit 1.0 Dongles auf weißem Hintergrund. Es ist ein hohes, abgerundetes schwarzes Modul mit einem Anschlussstecker oben, einem kleinen dunklen Anzeigefenster in der Mitte und einem Logo und einem Netzwerksymbol (LAN) darunter aufgedruckt. Unten befinden sich zwei Kontrollleuchten: links eine blaue und rechts eine grüne, jeweils mit einem kleinen aufgedruckten Symbol.
Der Wechselrichter ist mit dem WiFi/LAN Kit 1.0 über LAN mit dem Internet verbunden. Modbus TCP wird mit diesen Einstellungen automatisch aktiviert:
- Device ID:
1 - Port:
502 - Baudrate:
9600
Machen Sie weiter mit Punkt 5, Set the static IP with the SEMS+ Classic app.
3.2 WiFi/LAN Kit 1.0 über WLAN
Textbeschreibung dieses Bildes
Foto eines schwarzen GoodWe WiFi/LAN Kit 1.0 Dongles auf weißem Hintergrund. Es ist ein hohes, abgerundetes schwarzes Modul mit einem Anschlussstecker oben, einem kleinen dunklen Anzeigefenster in der Mitte und einem Logo und einem Netzwerksymbol (LAN) darunter aufgedruckt. Unten befinden sich zwei Kontrollleuchten: links eine blaue und rechts eine grüne, jeweils mit einem kleinen aufgedruckten Symbol.
Der Wechselrichter ist mit dem WiFi/LAN Kit 1.0 über WLAN mit dem Internet verbunden. Sie müssen Modbus TCP mit der SolarGo app aktivieren.
Machen Sie weiter mit Punkt 4, Configure the WiFi/LAN Kit with the SolarGo app.
3.3 WiFi/LAN Kit 2.0 über LAN
Textbeschreibung dieses Bildes
Foto eines schwarzen GoodWe WiFi/LAN Kit 2.0 Dongles auf weißem Hintergrund. Ein rotes diagonales Band oben trägt die Aufschrift NEW. Der Dongle hat unten einen Anschlussstecker, im oberen Teil ein kleines dunkles Anzeigefenster und darunter ein Logo und ein Netzwerksymbol. Im unteren Bereich sind zwei kleine Kontrollleuchten zu sehen, eine blaue und eine grüne/gelbe.
Der Wechselrichter ist mit dem WiFi/LAN Kit 2.0 über LAN mit dem Internet verbunden. Modbus TCP wird mit diesen Einstellungen automatisch aktiviert:
- Device ID:
1 - Port:
502 - Baudrate:
9600
Machen Sie weiter mit Punkt 3.5, Serial number of the WiFi/LAN Kit 2.0.
3.4 WiFi/LAN Kit 2.0 über WLAN
Textbeschreibung dieses Bildes
Foto eines schwarzen GoodWe WiFi/LAN Kit 2.0 Dongles auf weißem Hintergrund. Ein rotes diagonales Band oben trägt die Aufschrift NEW. Der Dongle hat unten einen Anschlussstecker, im oberen Teil ein kleines dunkles Anzeigefenster und darunter ein Logo und ein Netzwerksymbol. Im unteren Bereich sind zwei kleine Kontrollleuchten zu sehen, eine blaue und eine grüne/gelbe.
Der Wechselrichter ist mit dem WiFi/LAN Kit 2.0 über WLAN mit dem Internet verbunden. Der GoodWe After-Sale Support muss Modbus TCP aktivieren. Senden Sie eine E-Mail an service.se@goodwe.com:
- Betreff: Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Seriennummer des Wechselrichters
- Seriennummer des Dongles
Nachdem GoodWe Modbus TCP aktiviert hat, machen Sie mit Punkt 3.5 weiter.
3.5 Seriennummer des WiFi/LAN Kit 2.0
Das WiFi/LAN Kit 2.0 gibt es als reguläre Version und als Version mit Cybersicherheit. Prüfen Sie die Seriennummer auf dem Dongle:
- Die Seriennummer beginnt mit
72000: reguläre Version. - Die Seriennummer beginnt mit
72100: Version mit Cybersicherheit. Sie müssen zusätzliche Einstellungen am Wechselrichter vornehmen. Folgen Sie den Schritten in Punkt 4.
72000…
Textbeschreibung dieses Bildes
Foto eines schwarzen GoodWe WiFi/LAN Kit Dongles, der auf einer hellgrauen Fläche liegt. Ein weißes Etikett darauf zeigt den Text WiFi Kit-20, einen Barcode und die Seriennummer 72000WFA23500051. Am linken Ende des Dongles befindet sich ein Anschlussstecker.
4 WiFi/LAN Kit mit der SolarGo app konfigurieren
4.1 SolarGo app herunterladen und installieren (falls nötig)
Textbeschreibung dieses Bildes
Bild aus zwei Teilen auf weißem Hintergrund. Oben: ein schwarzes Badge mit dem Text Download on the App Store und dem Apple-Logo. Darunter: ein schwarz-weißer QR-Code. Laut Beschriftung führt der QR-Code zur SolarGo app im App Store.
Textbeschreibung dieses Bildes
Schwarzes Badge 'GET IT ON Google Play' mit dem Google-Play-Dreieckslogo, darunter ein schwarz-weißer QR-Code zum Herunterladen der SolarGo app.
4.2 Über Bluetooth mit dem Wechselrichter verbinden
Stellen Sie sicher, dass der Wechselrichter eingeschaltet ist und dass der Wechselrichter und das Kommunikationsmodul einwandfrei arbeiten.
Textbeschreibung dieses Bildes
Drei Smartphone-Screenshots nebeneinander vom Bildschirm Device List der SolarGo app, mit nummerierten blauen Badges und roten Umrandungen. Kopfzeile jedes Screenshots: 'Device List' mit einem Wolkensymbol, einem Hilfesymbol und einem Menüsymbol; Reiter Bluetooth (ausgewählt) und WLAN. Screenshot 1: Der Reiter Bluetooth ist rot umrandet (Badge 1); Leerzustand mit einer Illustration von Geräten und dem Text 'No Device'; die Schaltfläche 'Search Device' ist rot umrandet (Badge 2); Link 'Not Found >'. Screenshot 2: Liste gefundener Geräte mit je einem Pfeil, Namen: CCM-4050KNAC248G0001 (mit einem Symbol 'Parallel'), WLA-5012KNAG24BL0005 (rot umrandet, Badge 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006; Schaltfläche 'Search Device'; Link 'Not Found >'. Screenshot 3 (grauer Hintergrund): Liste mit CCM-23000EZL21B50020 und CCM-53000SSA238GS019 und ein iPhone-Dialog 'Bluetooth Pairing Request' mit dem Text, dass ein Gerät sich mit Ihrem iPhone koppeln möchte, und den Schaltflächen Cancel und Pair (Pair rot umrandet, Badge 4).
1234. Wenn das Passwort bereits geändert wurde, verwenden Sie Ihr gewähltes Passwort. Ein Hinweis zum Ändern des Passworts erscheint nur bei Bedarf. Ändern Sie das Passwort, falls Sie das noch nicht getan haben.Textbeschreibung dieses Bildes
Zusammenstellung von SolarGo-App-Bildschirmen mit roten Umrandungen, nummerierten blauen Badges 5 bis 8 und roten Pfeilen, die die Reihenfolge zeigen. Badge 5 (oben links): Anmeldedialog über einer ausgegrauten Geräteliste mit zwei Rollensymbolen, Owner und Installer (Installer ausgewählt), einem leeren Passwortfeld mit einem Augensymbol (kein Wert angezeigt), einem angehakten Kontrollkästchen 'Remember Password' und einer Schaltfläche 'Login'. Roter Pfeil nach unten zu Badge 6: Dialog 'Reminder' mit dem Text 'To keep your account secure, you must change your password now.' und dem Link 'I am aware of that'. Roter Pfeil nach unten zu Badge 7: Dialog 'Change Password' mit zwei leeren Passwortfeldern mit Augensymbolen, dem Hinweis 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' und einer Schaltfläche 'YES'. Roter Pfeil nach rechts zu Badge 8 (rechts): Bildschirm 'Device List' mit den Reitern Bluetooth (ausgewählt) und WLAN, einer Geräteliste (CCM-, WLA-.) und demselben Anmeldedialog wie bei Badge 5 (Owner/Installer, leeres Passwortfeld, angehaktes 'Remember Password', 'Login'); unten die Schaltfläche 'Search Device' und der Link 'Not Found >'.
Textbeschreibung dieses Bildes
Screenshot der Hauptseite der SolarGo app auf einem Smartphone. Kopfzeile: Zurück-Pfeil und eine Gerätenummer, die mit 9015 beginnt. Statusfeld: 'Status:Normal (On-Grid)'. Energieflussdiagramm, 'Unit:kW': Solarpanel-Symbol mit dem Flusswert 13.25 zu einem Haussymbol mit 13.25; Batteriesymbol 100 % mit dem Wert 0.00; Netzmast-Symbol mit dem Wert 0.00. Info-Kacheln: Safety Power Grid Code: Warehouse; Working Mode: Peak Shaving; Battery Model: LX F16.0-H-20; Battery Status: Normal; Backup: ON; Power Limit: OFF. Navigation unten: Home (ausgewählt, blau), Parameters, Settings.
4.3 Modbus TCP aktivieren und konfigurieren
Die Modbus-TCP-Einstellungen hängen vom Dongle ab. Prüfen Sie zuerst die Seriennummer (siehe Punkt 3, Punkt 3.5).
Regulärer Dongle: Seriennummer beginnt mit 72000
Textbeschreibung dieses Bildes
Drei Smartphone-Bildschirme der SolarGo app nebeneinander, durch rote Linien und Pfeile verbunden. Bildschirm 1, Settings: Communication Settings (roter Rahmen), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version; Reiter unten Home, Parameters, Settings (Settings mit einem roten Rahmen markiert). Bildschirm 2, Communication Settings: WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 in einem roten Rahmen, Pfeil von Communication Settings dorthin). Bildschirm 3, RS485 (Titel in einem roten Rahmen): Modbus TCP mit einem grünen Schalter in der Stellung ein (roter Rahmen); COM Address: 0 mit einer blauen Bestätigungsschaltfläche und einem blassen Bereichshinweis; Baud Rate: Dropdown, leer.
- Device ID:
1 - Port:
502 - Baudrate:
9600
Dongle mit Cybersicherheit: Seriennummer beginnt mit 72100
Textbeschreibung dieses Bildes
Drei Smartphone-Screenshots der SolarGo app nebeneinander, durch rote Pfeile verbunden. Links, Liste 'Settings': Communication Settings (rot umrandet), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0'; Navigation unten Home, Parameters, Settings (rot umrandet). Mitte, Liste 'Communication Settings': Privacy & Security (rot umrandet), WLAN/LAN, 4G, RS485. Rechts, Seite 'Privacy & Security' mit drei Abschnitten. Abschnitt Bluetooth: Schalter 'Bluetooth Stays On' (aus) mit dem Text: ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Abschnitt WLAN: Schalter 'WLAN Control' (aus) mit dem Text: ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Abschnitt Modbus TCP: Schalter 'Modbus TCP' (aus), mit einem roten Rechteck umrandet, mit dem Text 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- Device ID:
1 - Port:
502 - Baudrate:
9600
4.4 Statische IP-Adresse festlegen
Legen Sie die IP-Adresse des Wechselrichters fest. Wir empfehlen eine feste (statische) IP-Adresse.
Textbeschreibung dieses Bildes
Drei Smartphone-Bildschirme der SolarGo app nebeneinander, durch rote Pfeile verbunden. Bildschirm 1, Settings: die Einträge Communication Settings (roter Rahmen, hervorgehoben), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0; Reiter unten Home, Parameters, Settings (Settings mit einem roten Rahmen markiert). Bildschirm 2, Communication Settings: Privacy & Security, WLAN/LAN (roter Rahmen, hervorgehoben), 4G, RS485. Bildschirm 3, WLAN/LAN mit einem Link Save oben rechts: Encryption Type: WPA2/WPA; Password: Feld, Wert nicht angezeigt; ein roter Rahmen um DHCP mit einem grünen Schalter, der eingeschaltet zu sein scheint, und dem Hinweis: If you need to set a specific IP address, you can manually enter it after turning off DHCP; dann IP Address, Subnet Mask, Gateway Address, DNS Server. Unter dem Rahmen: LAN: Not Connected und ein blauer Link: Restore factory communication settings.
5 Statische IP mit der SEMS+ Classic app festlegen
5.1 SEMS+ Classic app herunterladen und installieren (falls nötig)
Textbeschreibung dieses Bildes
Bild aus zwei Teilen auf weißem Hintergrund. Oben: ein schwarzes Badge mit dem Text Download on the App Store und dem Apple-Logo. Darunter: ein schwarz-weißer QR-Code mit einem dünnen hellgrauen Rand. Laut Beschriftung führt der QR-Code zur SEMS+ Classic app im App Store.
Textbeschreibung dieses Bildes
Bild aus zwei Teilen auf weißem Hintergrund. Oben: ein schwarzes Badge mit dem Text GET IT ON Google Play und dem farbigen Google-Play-Dreieckslogo. Darunter: ein schwarz-weißer QR-Code. Der QR-Code führt laut Beschriftung zur SEMS+ Classic app bei Google Play.
5.2 Über Bluetooth mit dem Wechselrichter verbinden und die IP festlegen
Stellen Sie sicher, dass der Wechselrichter eingeschaltet ist und dass der Wechselrichter und das Kommunikationsmodul einwandfrei arbeiten.
Textbeschreibung dieses Bildes
Drei Smartphone-Screenshots nebeneinander aus der SEMS+ app (GoodWe), mit roten Ovalen und den Nummern 1, 2 und 3. Screenshot 1 (Uhrzeit 14:49): Startbildschirm mit einem Banner 'Test', das einen weißen Wechselrichter zeigt; Abschnitt 'Services' mit den Kacheln Warranty, Report Center, GoodWe News, Announcements; Abschnitt 'Tools' mit der Kachel 'Network Link', rot eingekreist und mit 1 markiert; Abschnitt 'Help'. Screenshot 2 (Uhrzeit 14:47): Titel 'Network Link' mit den Reitern Bluetooth (ausgewählt) und WLAN und einer Geräteliste: LEM-23000LEM21B55890, WLA-96000NAW253L0008 (rot eingekreist und mit 2 markiert), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Screenshot 3 (Uhrzeit 14:47): eine Kopplungsabfrage mit 'Cancel' oben rechts, zwei Symbolen User (ausgewählt) und Installer, einem Passwort-Eingabefeld mit dem Platzhalter 'Please enter a password' und einem Augensymbol sowie einem Kontrollkästchen 'Remember Password' (nicht angehakt); der Feldbereich ist rot eingekreist und mit 3 markiert. Darunter steht ein Hinweistext: Wenn Sie das Passwort vergessen haben, halten Sie die Bluetooth-Taste am Gerät gedrückt, um das Standardpasswort wiederherzustellen (der Standardwert ist im Bild zu sehen und wird hier weggelassen), oder Contact Us.
1234. Wenn das Passwort bereits geändert wurde, verwenden Sie Ihr gewähltes Passwort. Ein Hinweis erscheint nur bei Bedarf. Ändern Sie das Passwort, falls Sie das noch nicht getan haben. Aktivieren Sie Remember Password und machen Sie weiter.Textbeschreibung dieses Bildes
Screenshot der Seite 'Network Link' der SEMS+ app auf einem Smartphone, mit einem roten Rechteck und der roten Nummer 4 umrahmt. Statusleiste: Uhrzeit 14:47, Stummschaltungssymbol, Signal, WLAN, Akku 64. Kopfzeile: Zurück-Pfeil, Titel 'Network Link' und rechts ein (blaues) Bluetooth-Symbol. Drei Listenzeilen, jeweils mit einem Pfeil: Privacy & Security, WLAN/LAN, Login Password Change. Der Rest der Seite ist leer und hellblau, unten ist ein schwarzer Home-Balken.
Textbeschreibung dieses Bildes
Zwei Smartphone-Screenshots nebeneinander aus der SEMS+ app, Bildschirm WLAN/LAN, mit roten Umrandungen und roten Nummernbeschriftungen 5, 6 und 7. Linker Bildschirm: LAN: Not Connected; WLAN: ein (Schalter); Name: ein WLAN-Netzwerkname (H3C_2D63E5); Encryption Method: WPA2; Password: Feld mit einem Dropdown-Pfeil, Wert nicht angezeigt. Roter Rahmen 5 markiert DHCP Automatic Obtain, Schalter ein, mit dem Hinweistext, dass Sie für eine bestimmte IP-Adresse DHCP Automatic Obtain ausschalten und Manual Setting verwenden. Roter Rahmen 6 markiert die Felder IP Address, Subnet Mask, Gateway Address und DNS Server mit ausgegrauten Werten. Darunter befinden sich eine Schaltfläche WLAN Detection und der Hinweis: When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Rechter Bildschirm: derselbe Bildschirm abgedunkelt, mit einem Popup WLAN Detection (roter Rahmen 7) und einem Link Cancel. Das Popup zeigt drei Symbole (Wechselrichter, Router, Cloud), die durch blaue Häkchen verbunden sind, und den Text: Network configuration successful.
6 Firmware aktualisieren und Netzwerk prüfen (falls nötig)
6.1 Firmware des Wechselrichters aktualisieren
Wenn Probleme auftreten, aktualisieren Sie die Firmware des Wechselrichters auf die neueste Version.
Textbeschreibung dieses Bildes
Zwei Smartphone-Screenshots nebeneinander aus der SolarGo/SEMS+ app, durch einen roten Pfeil verbunden. Links, Liste 'Settings': Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (rot umrandet; der rote Pfeil beginnt hier), Change Login Password; jeweils mit einem Pfeil. Navigation unten: Home, Parameters, Settings (rot umrandet, ausgewählt). Rechts, Seite 'Firmware Information' mit einem Zurück-Pfeil: DSP FW Version; ARM FW Version; Communication Module FW Version. Text 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Blauer Link 'Check For Update' mit einer roten gestrichelten Umrandung.
6.2 Netzwerk konfigurieren
Verbinden Sie den Wechselrichter per Ethernet-Kabel mit dem Internet. Nur dann kann der Wechselrichter über Modbus TCP mit dem Reduxi Controller kommunizieren.
Modbus TCP: Tippen Sie auf Settings, dann auf Privacy & Security und aktivieren Sie Modbus TCP. Legen Sie dann fest:
- Device ID:
1 - Port:
502 - Baudrate:
9600
Statische IP-Adresse: Tippen Sie auf Settings, dann auf WLAN/LAN. Wenn der Schalter DHCP eingeschaltet ist, schalten Sie ihn aus und geben Sie die zu Ihrem Netzwerk passenden Daten manuell ein. Wir empfehlen eine feste (statische) IP-Adresse. Notieren Sie sich die IP-Adresse für später. Die Bildschirme sind dieselben wie in Punkt 4, Punkte 4.3 und 4.4.
7 An der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
8 GoodWe Wechselrichter zum Reduxi Controller hinzufügen
Verbinden Sie den Reduxi Controller und den Hybridwechselrichter über Ethernet. Registrieren Sie den Wechselrichter dann als neues Gerät (GoodWe Hybridwechselrichter).
8.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator am Controller an (siehe Punkt 7) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot der Seitenleiste des Reduxi Configurators. Kopfzeile: Logo reduxi Configurator. Der Abschnitt Devices (mit einem Minus-Symbol) listet: BYD 24kWh; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge Master; SolarEdge Slave. Unten befindet sich die Schaltfläche Add device mit einem Pluszeichen, mit einem roten Rechteck markiert.
Wählen Sie im ersten Schritt (Basiseinstellungen) die Grundparameter des Geräts aus:
- Device type:
Hybrid inverter - Typ:
GoodWe Energy Storage Inverters HV - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Schritt 1 von 2 Basic settings. Schrittanzeige: 1 Basic settings (aktiv, schwarz), 2 Communication channel (grau). Formular mit dem Titel Basic settings: Device type (Pflichtfeld): Hybrid inverter; Type (Pflichtfeld): GoodWe Energy Storage Inverters HV; Name (Pflichtfeld): GoodWe Energy Storage Inverters HV. Schaltflächen: Back (links), Next (rechts, dunkel).
Klicken Sie auf Next.
8.2 Kommunikationseinstellungen
Der zweite Schritt richtet den Kommunikationskanal für Modbus TCP ein. Er verbindet den Reduxi Controller mit dem GoodWe Hybridwechselrichter. Geben Sie die IP-Adresse des Wechselrichters ein, die Sie zuvor festgelegt haben (siehe Punkt 4, Punkt 4.4, oder Punkt 5).
| Parameter | Wert |
|---|---|
| Verbindung | TCP/IP |
| IP | Die statische IP-Adresse, die Sie am Wechselrichter festgelegt haben |
| Port | 502 |
| Modbus unit ID | Standard 247 (wie im Configurator angezeigt) |
| Control mode | Standard EMS (wie im Configurator angezeigt) |
Textbeschreibung dieses Bildes
Screenshot des Formulars für die Kommunikationseinstellungen des GoodWe Hybridwechselrichters im Reduxi Configurator. Felder: Connection (Pflichtfeld): TCP/IP; IP (Pflichtfeld): leer; Port (Pflichtfeld): 502; Modbus unit ID (Pflichtfeld): 247; Control mode (Pflichtfeld): EMS, mit dem Hinweistext darunter: Select control mode of inverter. Schaltflächen unten: Back (links), Test communication und Done (rechts, dunkel).
8.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den GoodWe Hybridwechselrichter einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
Beispiel für ein erfolgreiches Auslesen:
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication (Schließen-x oben rechts) mit grünem Text. Inhalt: Successful readout from device. Werte: Battery active power: -450.0 W; Battery current: -1.8 A; Battery export active energy: 2493400 Wh; Battery import active energy: 2784800 Wh; Battery max. active power: 10000.0 W; Battery min. active power: -10000.0 W; Battery state of charge: 25.63 %; Battery state of health: 99.37 %; Battery voltage: 269.5 V; Error: false; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Inverter active power: -1444 W; Load active power: 76 W; Load import active energy: 953900 Wh; Off-grid: false; PV active power: -839 W; PV current: -1.9 A; PV export active energy: 10434800 Wh; PV min. active power: -10000 W; PV voltage: 433.7 V; State name: ON_GRID. Zusätzliche Parameter: GRID_POWER_ACTIVE_L1: 20; GRID_POWER_ACTIVE_L2: 12; GRID_POWER_ACTIVE_L3: 24; PV_POWER_ACTIVE_MAX: 0. Dunkle Schaltfläche unten rechts: Close.
9 Messwerte prüfen
9.1 Letzte Messwerte
Prüfen Sie die Messwerte unter Devices – GoodWe Hybrid Inverter – Last measurements im Reduxi Configurator.
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Seite 'Last measurements' des Geräts 'GoodWe Hybrid Inverter ESG2 6kW 1ph'. Linke Seitenleiste: Logo 'reduxi Configurator'; Abschnitt Devices mit den Einträgen 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (aktiv), MasterTherm, Reduxi Meter; dann 'Optimization modes' (Pluszeichen) und 'Utility Rate Plan'. Oben: Pfadleiste 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', ein grünes Link-Symbol und ein Banner 'New patch available. Click here to apply.' mit einem Schließen-x. Reiter: Last measurements (aktiv), Analyze, Archive; Dropdown für die Aktualisierung 'Each second'. Kachel 'Control type': Schaltflächen Auto (hellgrün, ausgewählt) und Manual (dunkel); Zeitstempel 07. 05. 2025 12:17:41. Karte Battery (Zeitstempel 07. 05. 2025 12:19:22): Battery active power 0.0 kW; Battery current 0.30 A; Battery voltage 53.20 V; Battery capacity (Wh) 16.3 kWh; Battery maximum capacity (Wh) 22.3 kWh; Battery state of charge 73.00 %; Battery state of health 100.00 %; Battery min. state of charge 10.00 % (am unteren Bildrand abgeschnitten). Karte PV (12:19:23): PV active power -1.3 kW; PV current -3.40 A; PV voltage 374.60 V; PV export active energy 3,306.8 kWh; PV min. active power -6.1 kW. Karte Load (12:19:22): Load active power 1.3 kW; Load import active energy 26,830.9 kWh.
Nachdem das Gerät im Configurator hinzugefügt wurde, können Sie es auch in der Reduxi Cloud Anwendung überwachen.
9.2 Steuerung durch Reduxi aktivieren
Für die Steuerung durch Reduxi stellen Sie unter Devices – GoodWe Hybrid Inverter im Reduxi Configurator den Control type auf AUTO. Nur dann wirken sich Strategiebefehle auf den Wechselrichter aus.
Um Energiekosten mit dynamischen Preisen und dynamischen Tarifen zu senken, definieren Sie eine Strategie wie in Strategien für den Reduxi Controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–3): Prüfen Sie die Dokumente und die Ausrüstung. Wählen Sie Ihren Dongle und Ihre Verbindung und aktivieren Sie Modbus TCP (Punkt 3).
GoodWe Wechselrichter (Punkte 4–6): Konfigurieren Sie den Dongle mit SolarGo oder legen Sie die statische IP mit SEMS+ Classic fest. Notieren Sie die IP-Adresse. Aktualisieren Sie bei Bedarf die Firmware.
In Reduxi hinzufügen (Punkte 7–8): Melden Sie sich an der Reduxi Weboberfläche an. Fügen Sie das Gerät als Hybrid inverter vom Typ GoodWe Energy Storage Inverters HV hinzu. Geben Sie die IP und Port 502 ein. Führen Sie Test communication aus und klicken Sie dann auf Done.
Inbetriebnahme (Punkt 9): Prüfen Sie die letzten Messwerte. Stellen Sie den Control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie die IP-Adresse des Wechselrichters, Port 502 und ob Modbus TCP aktiviert ist. Prüfen Sie, ob der Wechselrichter per Ethernet verbunden ist und sich im selben Netzwerk wie der Controller befindet. |
| Modbus TCP ist beim WiFi/LAN Kit 2.0 über WLAN nicht verfügbar | Der GoodWe After-Sale Support muss es aktivieren. Senden Sie die E-Mail, die in Punkt 3.4 beschrieben ist. |
| Die Seriennummer des Dongles beginnt mit 72100 | Aktivieren Sie Modbus TCP unter Settings – Privacy & Security (Punkt 4.3). |
| Die IP-Adresse des Wechselrichters ändert sich | Schalten Sie DHCP aus und legen Sie eine statische IP-Adresse fest (Punkt 4.4 oder Punkt 5.2). |
| Kommunikationsprobleme bleiben bestehen | Aktualisieren Sie die Firmware des Wechselrichters (Punkt 6.1). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
