Verbinden Sie GoodWe Hybrid-Wechselrichter mit dem Reduxi-Controller (Dongle, Bluetooth, WiFi, LAN)

Aktualisiert








1. Konfiguration des GoodWe Hybrid-Wechselrichters

Um die Kommunikation mit Reduxi über Modbus TCP zu ermöglichen, haben Sie mehrere Optionen

1.1 WiFi/LAN-Dongle 1.0 über LAN:

WiFi/LAN-Kit 1.0



In diesem Fall wird Modbus TCP automatisch mit folgenden Einstellungen aktiviert:

  • Geräte-ID: 1
  • Port: 502
  • Baudrate: 9600

Fahren Sie mit Schritt 4. Statische IP-Adresse mit der Sems+ Classic App festlegen



1.2 Wenn der Wechselrichter über einen WiFi/LAN-Dongle 1.0 mit dem Internet verbunden ist mittels WiFi:

WiFi/LAN Kit 1.0

In diesem Fall muss Modbus TCP über SolarGo aktiviert werden.

Bitte fahren Sie mit Schritt 3. fort. Konfiguration des WiFi/LAN Dongle 1.0



1.3 Wenn der Wechselrichter über einen WiFi/LAN-Dongle 2.0 mit dem Internet verbunden ist mittels LAN:

WiFi/LAN Kit 2.0

In diesem Fall ist Modbus TCP automatisch mit den folgenden Einstellungen aktiviert:

  • Geräte-ID: 1
  • Port: 502
  • Baudrate: 9600

Bitte fahren Sie mit Schritt 2. Überprüfung der Seriennummer des WiFi/LAN Dongle 2.0



1.4 Wenn der Wechselrichter über einen WiFi/LAN-Dongle 2.0 mit dem Internet verbunden ist mittels WiFi:

WiFi/LAN Kit 2.0

In diesem Fall muss Modbus TCP von GoodWe After-Sale Support aktiviert werden.

Senden Sie dazu eine E-Mail an: service.se@goodwe.com

  • Betreff: MODBUS TCP für WLAN/LAN 2.0-Dongle aktivieren
  • Fügen Sie die folgenden Informationen in die E-Mail ein:
    1. Seriennummer des Wechselrichters:
    2. Seriennummer des Dongles:

Nachdem Modbus TCP aktiviert wurde, fahren Sie mit dem nächsten Schritt fort.

2. Seriennummer des WiFi/LAN Dongle 2.0

2.1 Wenn Sie diesen Dongle verwenden, müssen Sie prüfen, ob es sich um den regulären Dongle oder den Dongle mit der Cybersicherheitsversion handelt.

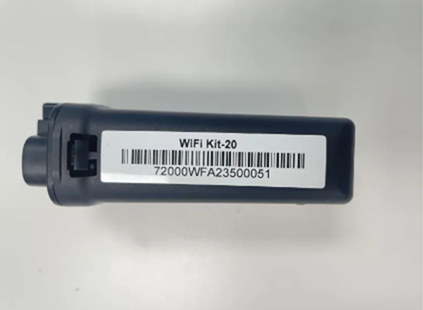

Wenn die Seriennummer mit 72000 beginnt, handelt es sich um die reguläre Version, wie Sie im Bild unten sehen können:

Wenn die Seriennummer mit 72100 beginnt, handelt es sich um die Version mit Cybersicherheit, und Sie müssen zusätzliche Einstellungen am Wechselrichter vornehmen. Befolgen Sie dazu einfach die nächsten Schritte.

3. Konfiguration des WiFi/LAN Dongle 1.0 mit der SolarGo App

3.1 Laden Sie die solarGo App herunter und installieren Sie sie (falls erforderlich)

3.2 Mit Bluetooth mit dem Wechselrichter verbinden

Stellen Sie sicher, dass der Wechselrichter eingeschaltet ist und sowohl der Wechselrichter als auch das Kommunikationsmodul
ordnungsgemäß funktionieren.

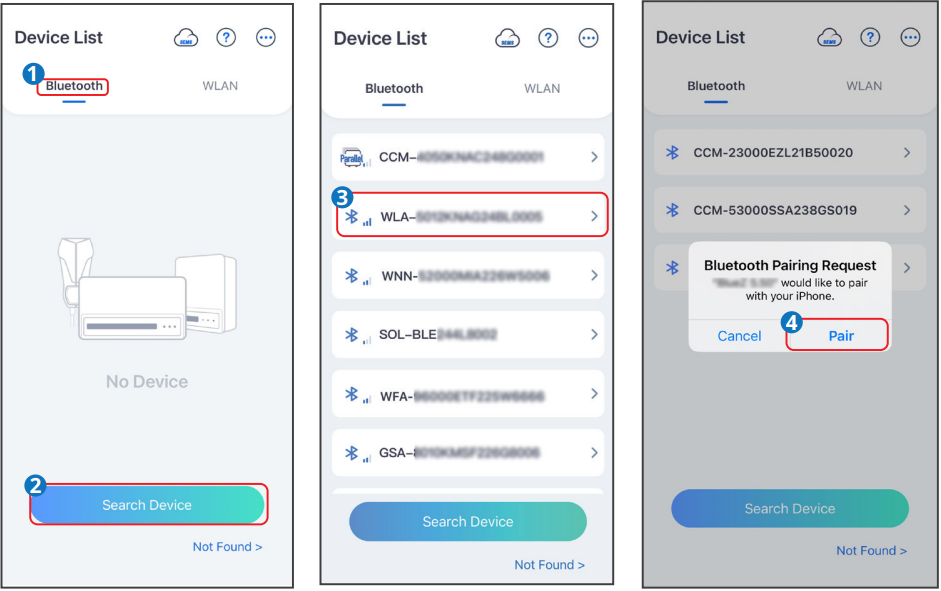

  1. Registerkarte Bluetoothauf der Homepage von SolarGo.
  2. Registerkarte Geräteliste, um die Seite zu aktualisieren.
  3. Suchen Sie das Gerät anhand der Seriennummer des Wechselrichters. Tippen Sie auf den Gerätenamen, um sich anzumelden.

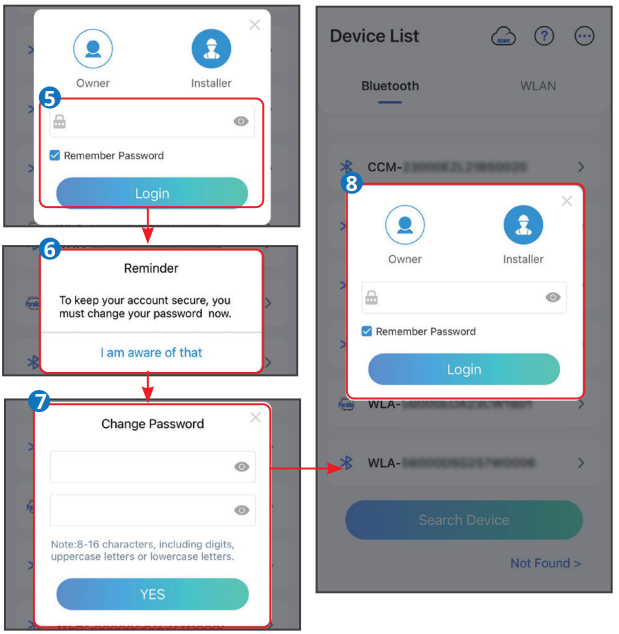

  4. Wenn Sie sich zum ersten Mal über Bluetooth mit dem Wechselrichter verbinden, erscheint eine Kopplungsaufforderung. Tippen Sie auf Koppeln, um fortzufahren.





  5. Melden Sie sich als Besitzer oder Installateur an. Anfangspasswort: 1234. Wenn das Passwort bereits geändert wurde, verwenden Sie stattdessen Ihr gewähltes Passwort.
    (optional) Erinnerung zum Ändern des Passworts erscheint nur, wenn es notwendig ist.
    (optional) Ändern Sie das Passwort, falls Sie dies noch nicht getan haben.
  6. aktivieren Sie die Funktion "Passwort speichern" und aktivieren Sie Bluetooth bleibt eingeschaltet auf der folgenden Seite.

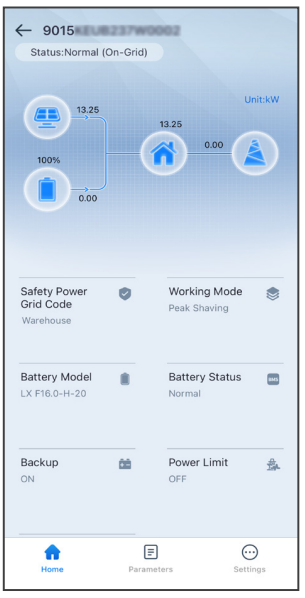

  7. Wenn alles korrekt eingegeben wurde, befinden Sie sich nun auf der Hauptseite der Solargo-App, wo Sie die Daten Ihres Wechselrichters sehen können.

3.3 Modbus TCP aktivieren und konfigurieren

Jetzt müssen Sie die Modbus TCP-Einstellungen anpassen. Diese hängen von dem Dongle ab, den Sie verwenden.

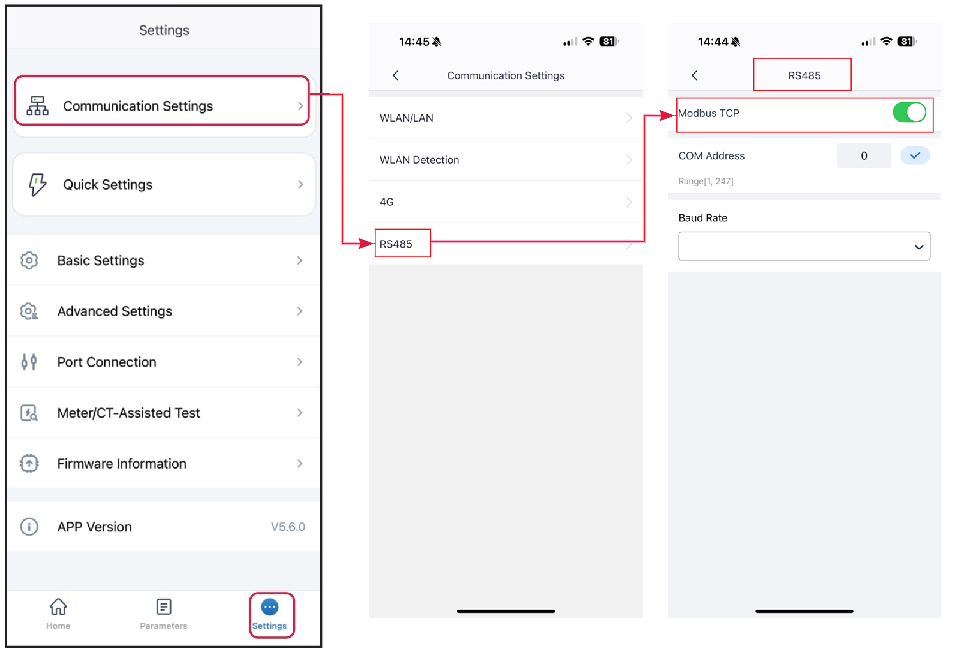

3.3.1 Regulärer Dongle – die Seriennummer beginnt mit 72000:

  1. Tippen Sie auf Einstellungen am unteren Rand der Hauptseite
  2. Registerkarte Kommunikationseinstellungen
  3. Registerkarte RS485
  4. Aktivieren Sie Modbus TCP
  5. Sobald Modbus TCP aktiviert ist, müssen die Adresse, die Geräte-ID und die Baudrate eingestellt werden. Bitte geben Sie die folgenden Werte ein:
    Geräte-ID: 1
    Port: 502
    Baudrate: 9600

3.3.2 Cybersicherheits-Dongle – die Seriennummer beginnt mit 72100:

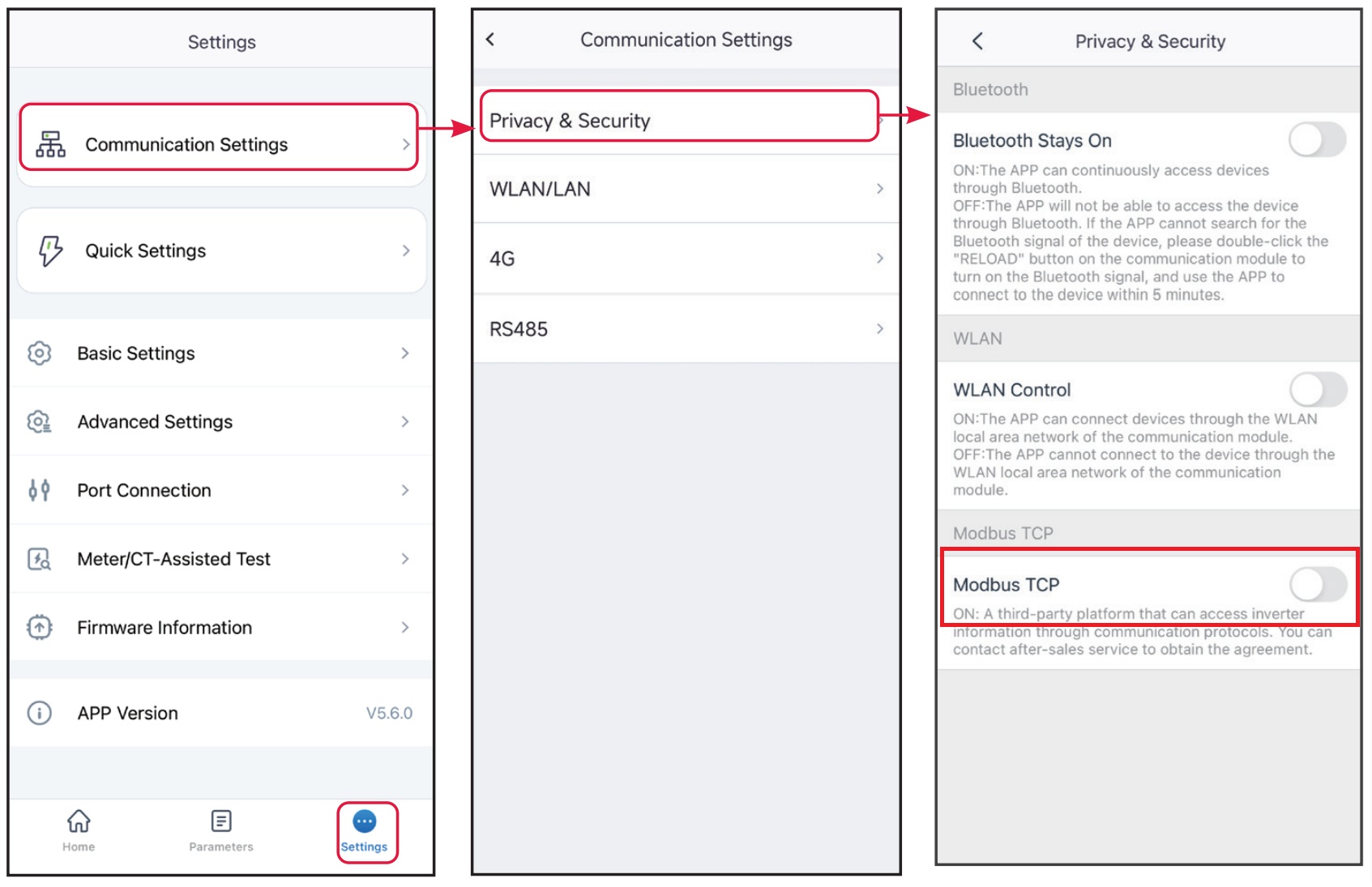

  1. Tippen Sie auf Einstellungen am unteren Rand der Hauptseite
  2. Registerkarte Datenschutz und Sicherheit
  3. Aktivieren Sie Modbus TCP

  4. Sobald Modbus TCP aktiviert ist, müssen die Adresse, die Geräte-ID und die Baudrate eingestellt werden. Bitte geben Sie die folgenden Werte ein:
    Geräte-ID: 1
    Port: 502
    Baudrate: 9600

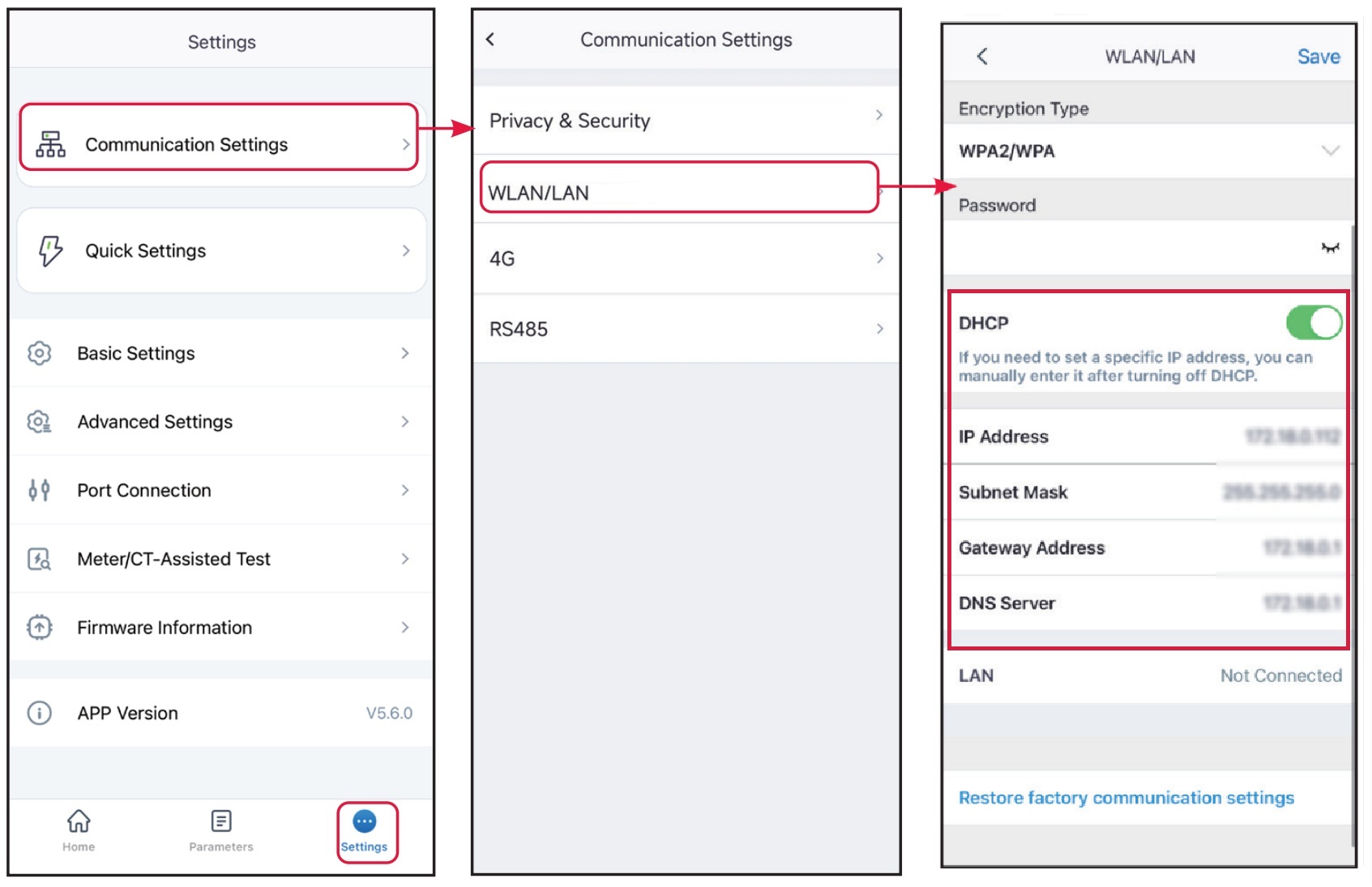

3.4 Statische IP-Adresse festlegen

Als Nächstes muss die IP-Adresse eingestellt werden. Wir empfehlen die Verwendung einer festen (statischen) IP-Adresse.

  1. Tippen Sie auf Einstellungen am unteren Rand der Hauptseite
  2. Registerkarte WLAN/LAN
  3. Wenn der DHCP-Schalter aktiviert ist, deaktivieren Sie ihn bitte und geben Sie die für Ihr Netzwerk geeigneten Daten manuell ein.
    Hinweis: Notieren Sie sich die IP-Adresse für später.

Dies schließt die Konfiguration Ihres Wechselrichters ab und Sie können nun mit dem Hinzufügen des Geräts zum Reduxi Controller unter Schritt 6. GoodWe Wechselrichter zum Reduxi Controller hinzufügen



4. Statische IP mit der Sems+ Classic App einstellen

4.1 Laden und installieren Sie die Sems+ Classic App (falls erforderlich)





4.2 Verbindung mit dem Wechselrichter über Bluetooth herstellen

Stellen Sie sicher, dass der Wechselrichter eingeschaltet ist und sowohl der Wechselrichter als auch das Kommunikationsmodul
ordnungsgemäß funktionieren.

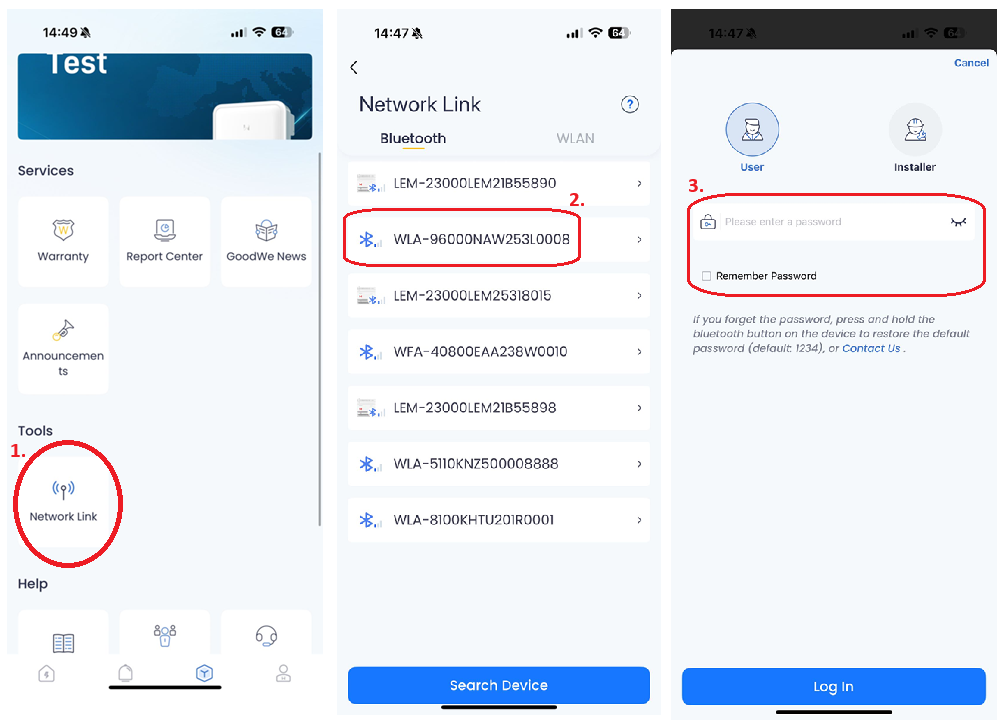

  1. Registerkarte Netzwerkverbindung auf der Startseite von Sems+.
  2. Suchen Sie das Ger00e4t anhand der Wechselrichter-Seriennummer. Tippen Sie auf den Gerätenamen, um sich anzumelden.
    Wenn Sie sich zum ersten Mal über Bluetooth mit dem Wechselrichter verbinden, erscheint eine Kopplungsaufforderung. Tippen Sie zum Fortfahren auf Pair.



  3. Melden Sie sich als Eigent00fcmer oder Installateur an. Anfangspasswort: 1234. Wenn das Passwort bereits ge00e4ndert wurde, verwenden Sie stattdessen Ihr selbst gew00e4hltes Passwort.
    (optional) Erinnerung erscheint nur, wenn es notwendig ist.
    (optional) 00c4ndern Sie das Passwort, falls Sie dies noch nicht getan haben.
    aktivieren Sie die Funktion "Passwort speichern" und fahren Sie fort.

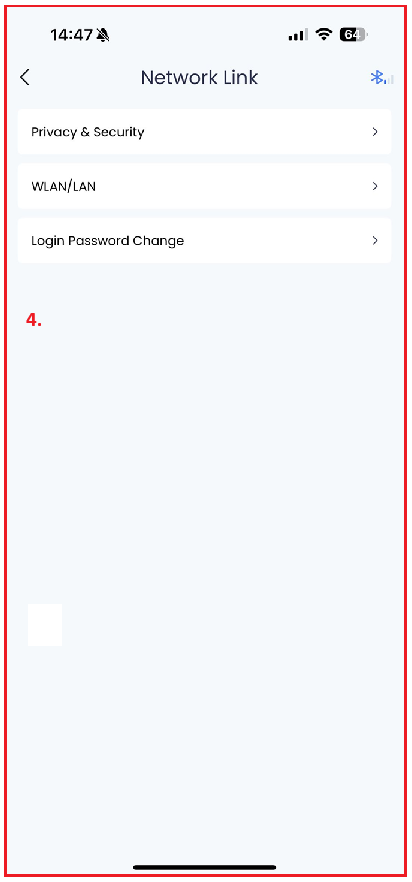

  4. Wenn alles korrekt eingegeben wurde, befinden Sie sich nun auf der Seite Netzwerkverbindung, wie Sie im Bild unten sehen k00f6nnen:

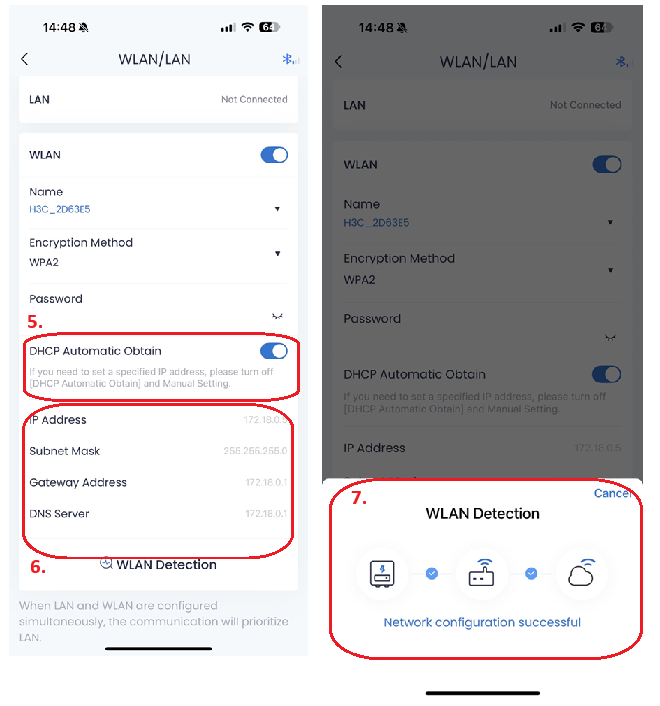

  5. Nun m00fcssen Sie die IP von "DHCP" auf "Statisch" setzen, indem Sie den Button DHCP Automatisch beziehen ausschalten.
  6. Nun k00f6nnen Sie die IP-Einstellungen des Wechselrichters an Ihr Netzwerk anpassen. Notieren Sie sich die Einstellungen f00fcr sp00e4ter!
    Drücken Sie danach auf WLAN-Erkennung.




  7. Wenn alles korrekt konfiguriert wurde, erhalten Sie eine Erfolgsmeldung. Wenn Sie eine Fehlermeldung erhalten, 00fcberpr00fcfen Sie bitte Ihre Eingaben.



Dies schließt die Konfiguration Ihres Wechselrichters ab und Sie können nun mit dem Hinzufügen des Geräts zum Reduxi Controller unter Schritt 6. GoodWe Wechselrichter zu Reduxi Controller hinzufügen



5. Firmware-Update durchführen (falls erforderlich)

Sollten Probleme auftreten, aktualisieren Sie bitte die Wechselrichter-Firmware auf die neueste Version.

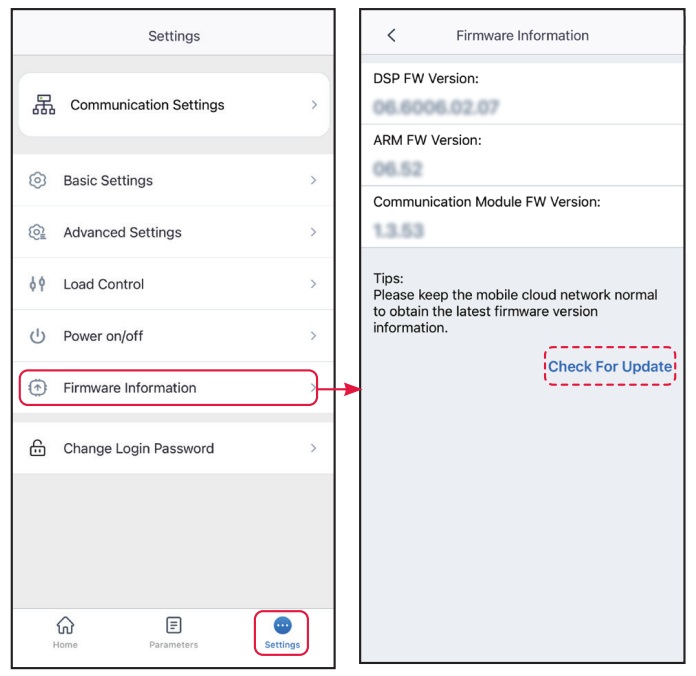

  1. Tippen Sie auf Einstellungen am unteren Rand der Hauptseite
  2. Registerkarte Firmware-Informationen
  3. Wählen Sie Nach Updates suchen

  4. Wenn eine neue Version verfügbar ist, führen Sie das Upgrade gemäß den Anweisungen durch.

5.1 Netzwerk konfigurieren

Stellen Sie sicher, dass der Wechselrichter über ein Ethernet-Kabel mit dem Internet verbunden ist. Nur dann kann der Wechselrichter über Modbus TCP mit dem Reduxi-Controller kommunizieren.



5.1.1 Modbus TCP aktivieren und konfigurieren

  1. Tippen Sie auf Einstellungen am unteren Rand der Hauptseite
  2. Registerkarte Datenschutz und Sicherheit
  3. Aktivieren Sie Modbus TCP
  4. Sobald Modbus TCP aktiviert ist, müssen die Adresse, die Geräte-ID und die Baudrate eingestellt werden. Bitte geben Sie die folgenden Werte ein:
    Geräte-ID: 1
    Port: 502
    Baudrate: 9600

5.1.2 Statische IP-Adresse einstellen

Als N00e4chstes muss die IP-Adresse eingestellt werden. Wir empfehlen die Verwendung einer festen (statischen) IP-Adresse.

  1. Tippen Sie auf Einstellungen am unteren Rand der Hauptseite
  2. Registerkarte WLAN/LAN
  3. Wenn der DHCP-Schalter aktiviert ist, deaktivieren Sie ihn bitte und geben Sie die für Ihr Netzwerk geeigneten Daten manuell ein.
    Hinweis: Notieren Sie sich die IP-Adresse für später.

Damit ist die Konfiguration Ihres Wechselrichters abgeschlossen und Sie können nun mit dem Hinzufügen des Geräts zum Reduxi Controller fortfahren.

6. GoodWe Wechselrichter zum Reduxi Controller hinzufügen

Nachdem Sie Reduxi und den Hybrid-Wechselrichter über Ethernet verbunden haben, können Sie ihn als neues Gerät registrieren (GoodWe Hybrid-Wechselrichter).



6.1 Gerät hinzufügen

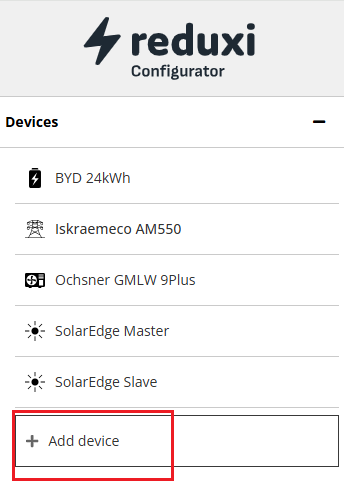

Melden Sie sich zuerst beim lokalen Reduxi Konfigurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.

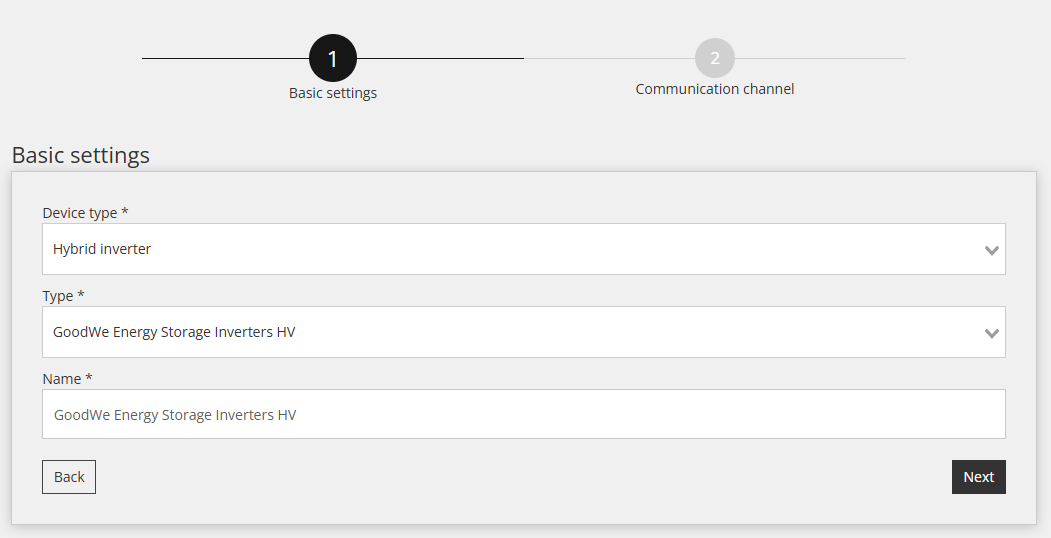

6.2 GoodWe Hybrid-Wechselrichter auswählen

Im ersten Schritt werden die Grundeinstellungen definiert:

  • Wählen Sie Gerätetyp: Hybrid-Wechselrichter,
  • Wählen Sie Typ: GoodWe Energiespeicher-Wechselrichter HV,
  • Benennen Sie das Gerät selbst



6.3 Gerätekonfiguration für Kommunikationskanal

Der zweite Schritt umfasst die Konfiguration des Kommunikationskanals, der für eine ordnungsgemäße Modbus-TCP-Kommunikation unerlässlich ist. In diesem Schritt wird die Kommunikationsverbindung zwischen dem Reduxi Controller und dem GoodWe Hybrid Inverter hergestellt.

Die Einstellungen für den Kommunikationskanal werden unten angezeigt:

Hinweis: Stellen Sie die IP-Adresse des Wechselrichters ein, die Sie zuvor konfiguriert haben.



6.4 Kommunikation testen

Unterhalb aller Felder des im vorherigen Schritt genannten Kommunikationskanals befindet sich die Schaltfläche "Testkommunikation". Diese Schaltfläche wird verwendet, um zu überprüfen, ob die Modbus-TCP-Verbindung zwischen den Geräten ordnungsgemäß funktioniert.

Erfolgreiche Antwort (Beispiel):

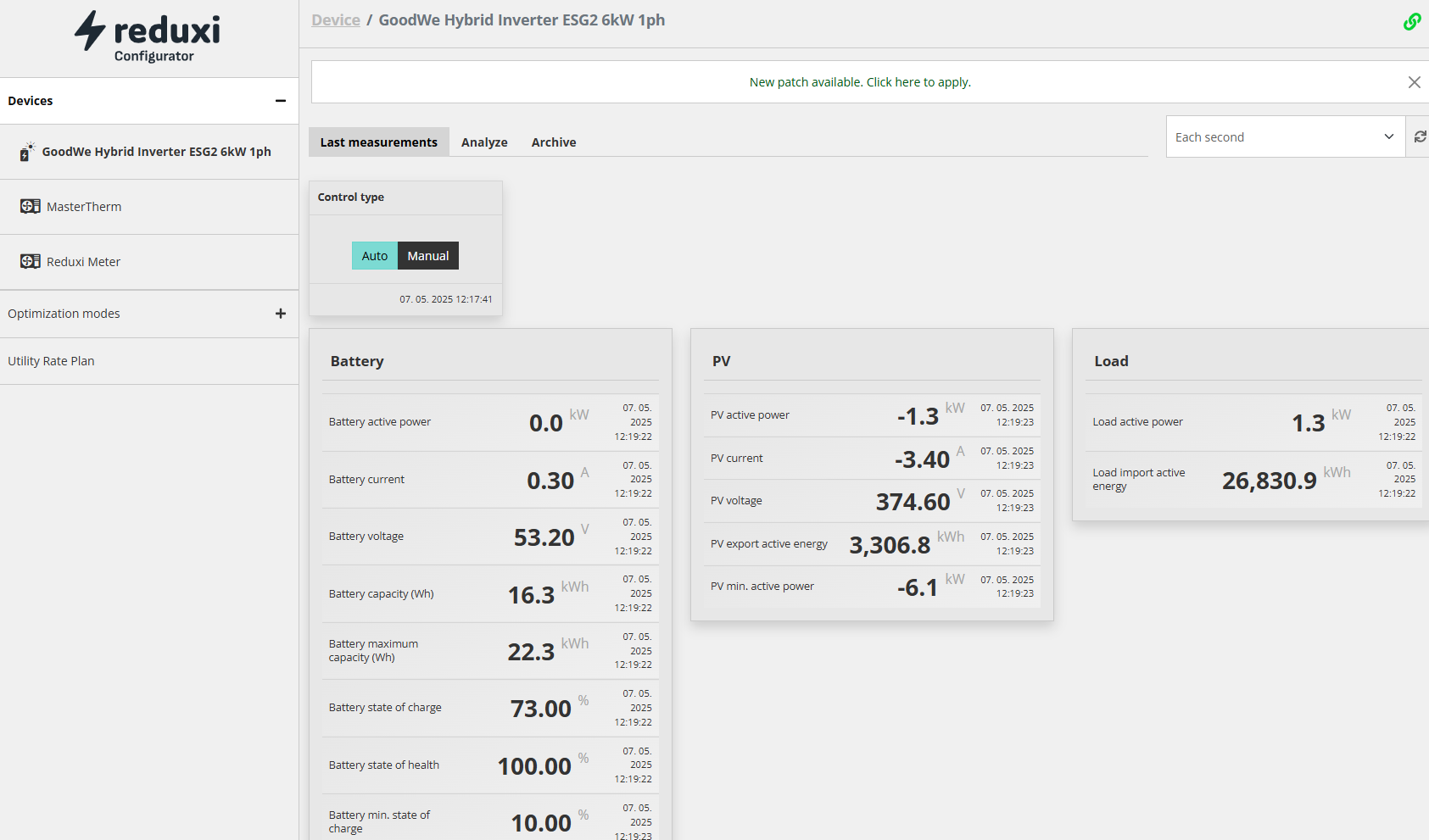

6.5. Messwerte vom Gerät

Der Zweck dieses Punktes ist es zu zeigen, wie Messwerte vom Gerät überprüft werden können. Dies geschieht unter „Gerät (Solaredge Hybrid Inverter)/Letzte Messung“.

Sobald das Gerät erfolgreich über den Konfigurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxi überwacht werden.
