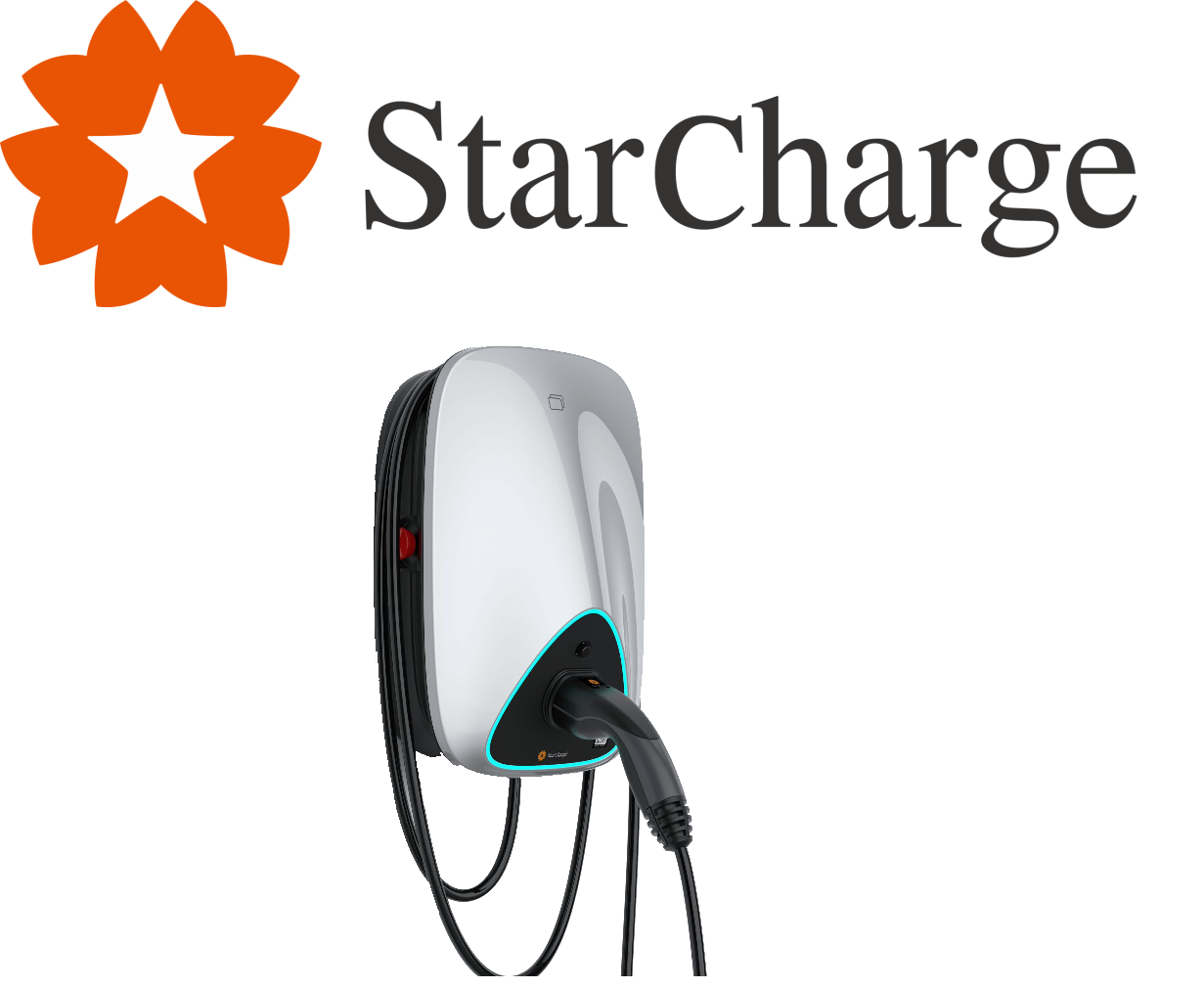

Reduxi mit Starcharge Aurora AC EVSE Ladegerät

Aktualisiert

Verbinden Sie den Reduxi-Controller mit StarCharge Aurora und nutzen Sie das OCPP-Protokoll. Reduxi kann Ihre Stromrechnung um 70 % senken.

1. Installieren

Installieren Sie die Wallbox gemäß den Anweisungen des Herstellers und nehmen Sie sie in Betrieb.

Weitere Informationen finden Sie unter dem Link zum Handbuch:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Sie haben drei Möglichkeiten, die Ladestation mit dem Internet zu verbinden: per SIM-Karte, WiFi oder Ethernet.

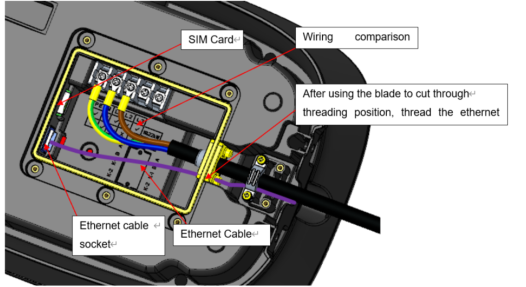

Das folgende Foto zeigt den Anschlussbereich der Ladestation. Dort können Sie die SIM-Karte installieren oder das Ethernet-Kabel neben dem AC-Anschluss anschließen:

2. Aurora Webpage Login

Sobald die Ladestation installiert wurde, müssen Sie sich entweder mit Ihrem PC oder Laptop damit verbinden.



2.1 Verbindung über Ethernet:

  1. Verbinden Sie Ihren PC oder Laptop entweder direkt mit der Ladestation oder alternativ mit einem lokalen Switch, mit dem auch die Ladestation verbunden ist.

  2. Legen Sie vorübergehend die IP-Adresse Ihres PCs oder Laptops fest. Verwenden Sie eine IP-Adresse zwischen 192.168.88.1-200
    Wir empfehlen Programme wie NetSetMan oder ähnliches. Alternativ können die Einstellungen auch direkt im Betriebssystem für die entsprechende Netzwerkverbindung vorgenommen werden.

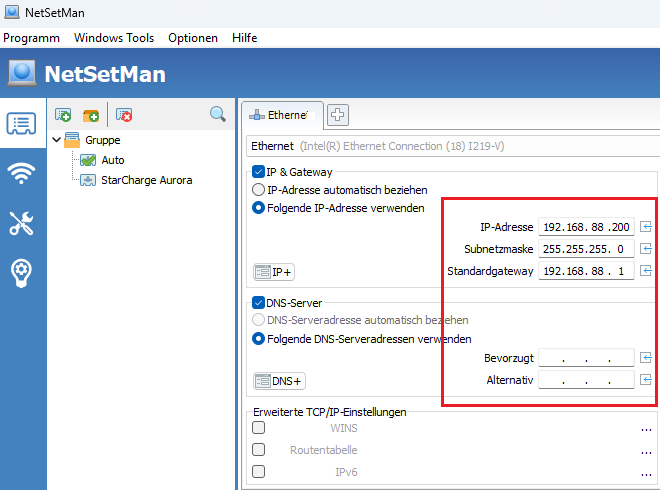

    NetSetMan:

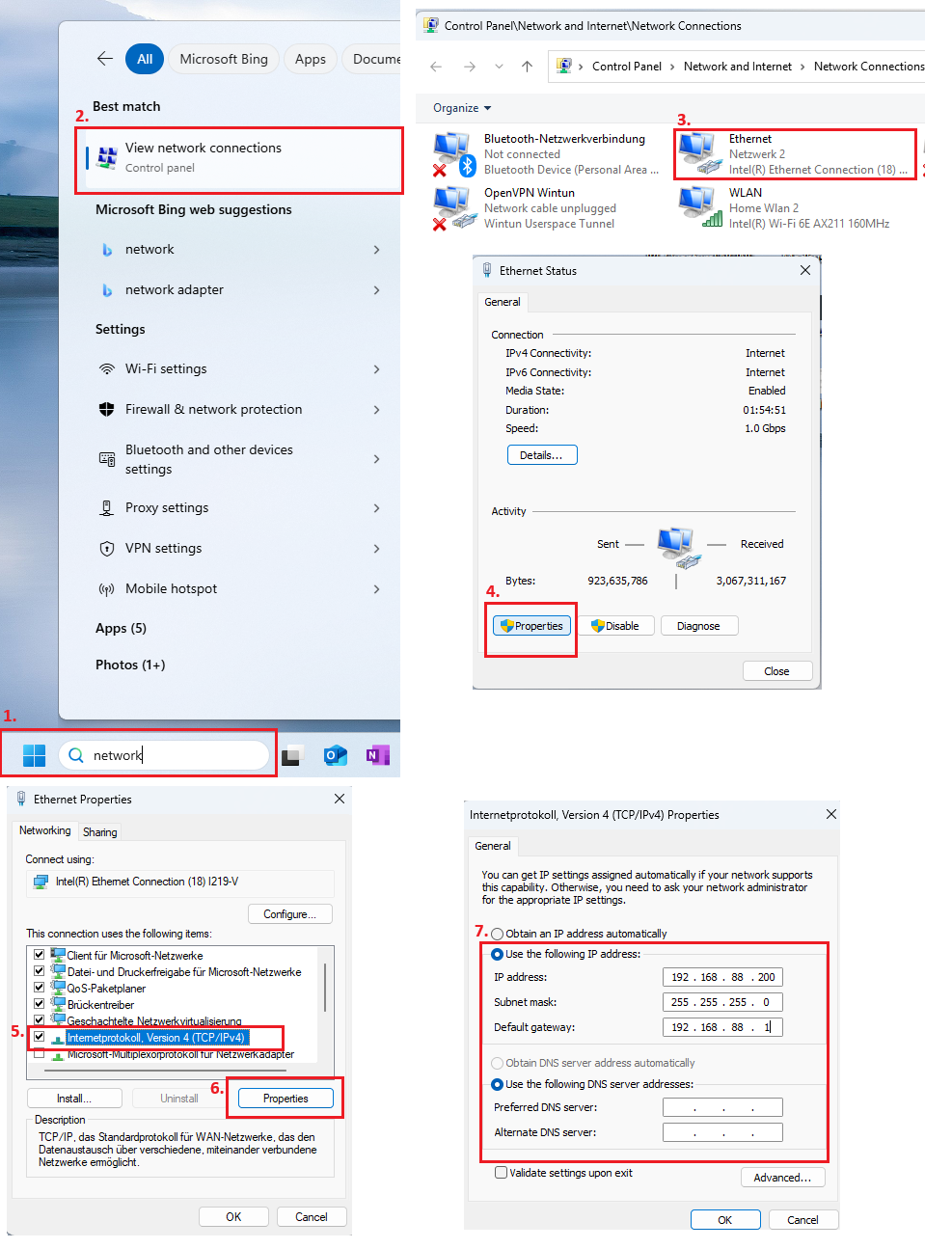

    Windows-Einstellungen:

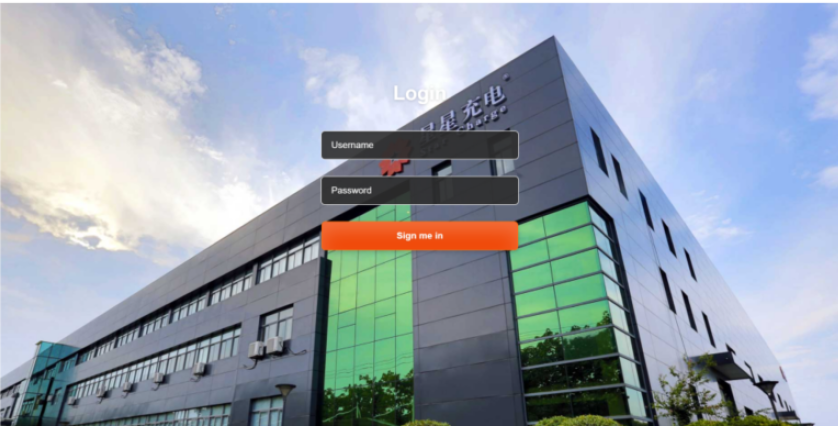

  3. Öffnen Sie Ihren Browser und geben Sie die Standard-IP-Adresse der Ladestation ein: 192.168.88.206

    zur Anmeldung verwenden:
    Benutzer: wbdh
    Passwort: 26835941

  4. Jetzt sollten Sie sich auf der Web-Oberfläche der Ladestation befinden:

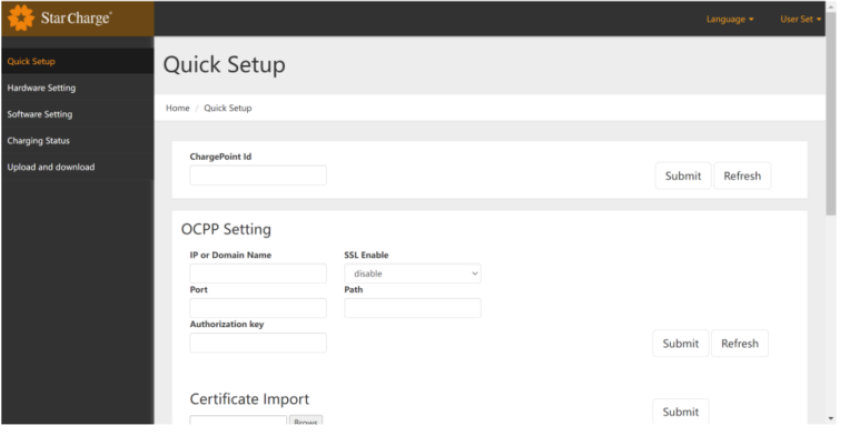

3. Chargepoint-ID eingeben und OCPP einrichten

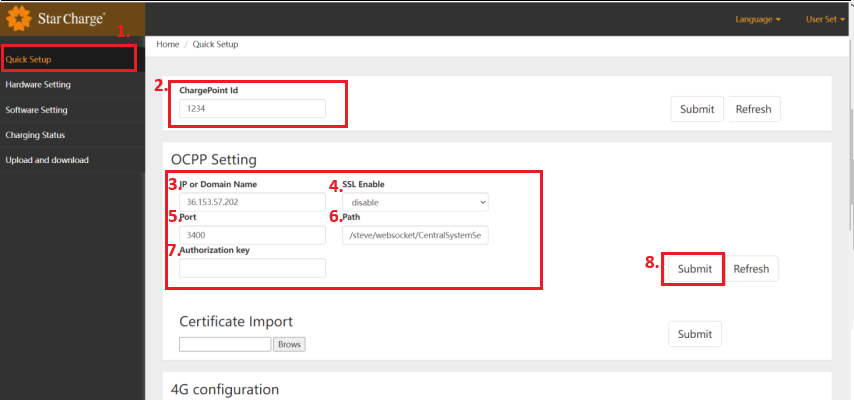

  1. Wählen Sie Schnelleinrichtung auf der linken Seite der Hauptseite
  2. Geben Sie die ChargePoint-ID ein und bestätigen Sie mit Klick auf Senden
    Wichtig: Notieren Sie sich diese für später
  3. Geben Sie die IP-Adresse des Reduxi-Controllers ein, der vor Ort installiert ist.
  4. SSL_Enable: Der Wert ist 1, wenn das Backend TLS für den Zugriff verwendet, andernfalls ist der Wert 0.
  5. Geben Sie die Portnummer 9000 ein
  6. Geben Sie den Pfad vom Reduxi Controller ein: /ocpp/1.6/json
  7. Autorisierungsschlüssel: Lassen Sie dieses Feld einfach leer
  8. Klicken Sie im OCPP-Teil auf Senden, um die Übermittlung der Einstellinformationen an das Backend zu bestätigen.



4. Netzwerkeinstellungen der Aurora konfigurieren

Sobald Sie sich auf der Weboberfläche der Ladestation befinden, müssen Sie die Netzwerkeinstellungen konfigurieren.

Sie haben folgende Möglichkeiten, die Ladestation mit dem Internet oder dem lokalen Netzwerk zu verbinden:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

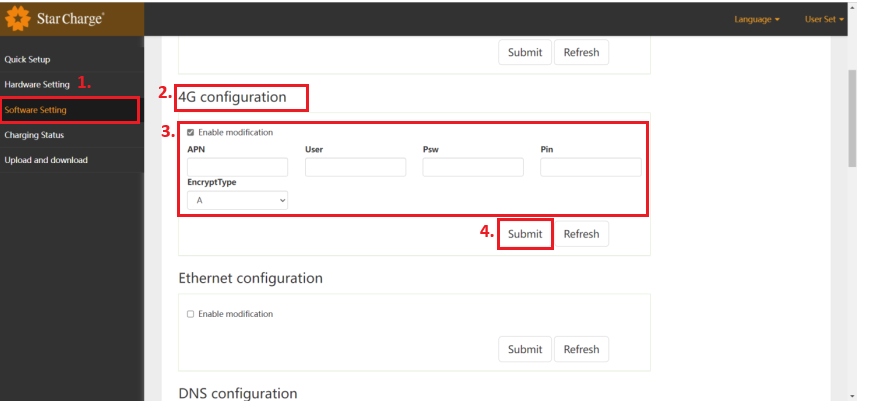

4.1 4G (SIM)

  1. Wählen Sie Software-Einstellung auf der linken Seite der Hauptseite.
  2. Suchen Sie 4G-Konfiguration
  3. Klicken Sie auf Änderung aktivieren und geben Sie die Informationen ein, die Sie von Ihrem Mobilfunkanbieter erhalten haben.

  4. Mit Senden bestätigen

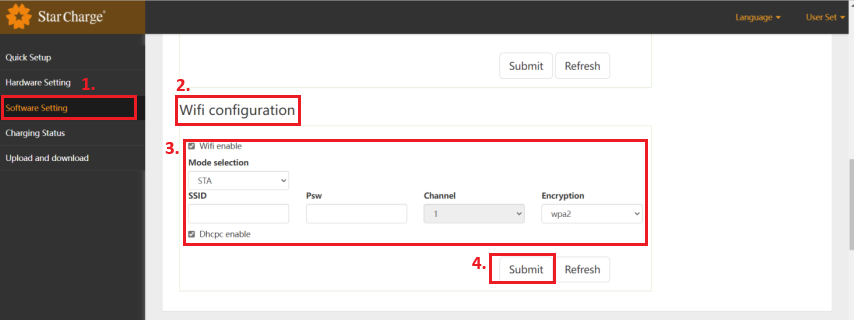

4.2 WiFi

  1. Wählen Sie Software-Einstellung auf der linken Seite der Hauptseite

  2. Suchen Sie die WiFi-Konfiguration und aktivieren Sie sie

  3. Wählen Sie unter Modusauswahl STA und füllen Sie „SSID“ (Wi-Fi-ID), „Psw“ (Wi-Fi-Passwort) und „Verschlüsselung“ aus (im Allgemeinen wpa2 wählen)
    Wir empfehlen, eine statische IP-Adresse entsprechend dem an Ihrem Standort verfügbaren Netzwerk zuzuweisen.
    Wichtig: Bitte notieren Sie sich diese Adresse, da Sie sie später benötigen.

  4. Bestätigen Sie mit Klick auf Senden.

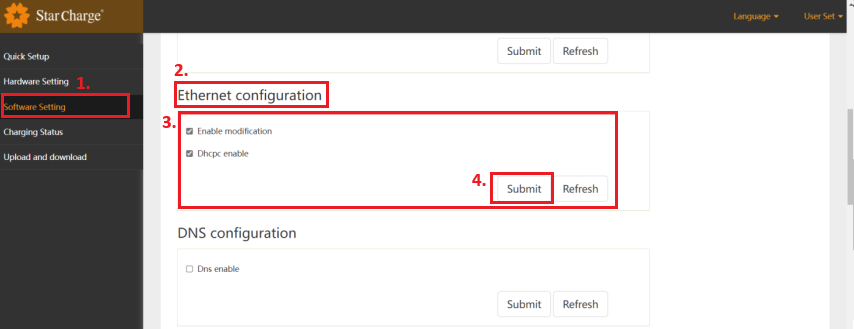

4.3 LAN (Ethernet)

  1. Wählen Sie Software-Einstellung auf der linken Seite der Hauptseite

  2. Suchen Sie die Ethernet-Konfiguration und aktivieren Sie sie

  3. Wir empfehlen, eine statische IP-Adresse entsprechend dem an Ihrem Standort verfügbaren Netzwerk zuzuweisen.
    Wichtig: Bitte notieren Sie sich diese Adresse, da Sie sie später benötigen.

  4. Bestätigen Sie mit Klick auf Senden.



Sobald Sie diese Einstellungen vorgenommen haben, trennen Sie Ihr Gerät von der Ladestation und schließen Sie bei Verwendung einer LAN-Verbindung das Ethernet-Kabel an den Reduxi-Controller oder einen Switch an. Fahren Sie dann mit der Einrichtung auf dem Reduxi-Controller fort.





5. Erstellen Sie eine Konfiguration für die OCPP-Kommunikation zwischen der Starcharge Aurora und dem Reduxi-Controller

4.1 Gerät hinzufügen

Melden Sie sich zunächst im lokalen Reduxi Configurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche "Gerät hinzufügen" klicken.

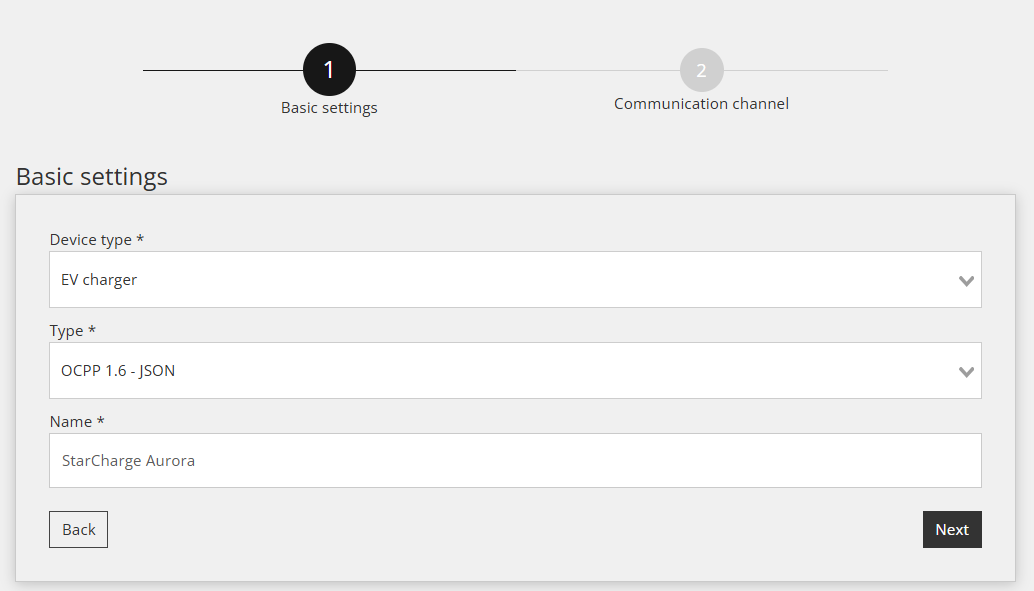

4.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten


Im ersten Schritt werden die grundlegenden Einstellungen festgelegt:

  • Gerätetyp auswählen: EV-Ladegerät,
  • Typ auswählen: OCPP 1.6 – JSON,
  • Benennen Sie das Ger a nach Belieben, als Beispiel: Solaredge Aurora

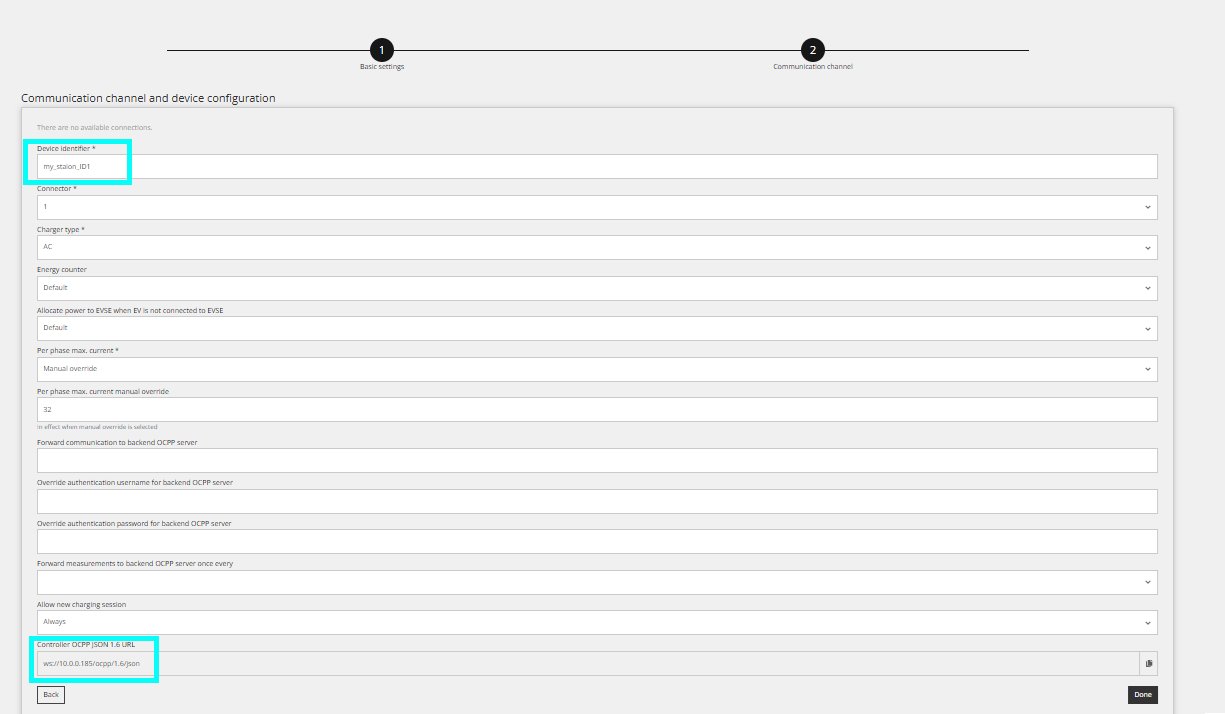

4.3 Ger atekonfiguration f aür OCPP


Der zweite Schritt wird für den Kommunikationskanal verwendet, damit die OCPP-Kommunikation ordnungsgem aa aä aß funktioniert.



Definieren Sie zuerst die Ger aätekennung (sie muss die gleiche ID wie auf der Ladestation haben).
Im Falle des OCPP json 1.6-Protokolls wird eine URL ben aö aötigt, die automatisch vom Reduxi-Controller generiert wird. Sobald Sie die URL generiert haben, m aüssen Sie /Ger ate-ID am Ende der URL hinzuf aua aügen.  Beispiel-URL: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Testkommunikation


Die Testkommunikation erfolgt über die Schaltfl auäche Testkommunikation, die sich nach allen Feldern des Kommunikationskanals unten rechts befindet.



Es gibt drei verschiedene F auälle von Kommunikationsantworten.

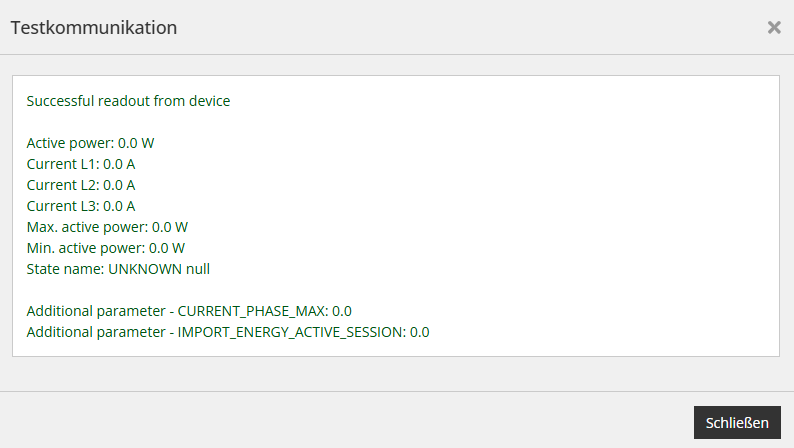

Fall 1: Die Kommunikation funktioniert einwandfrei:

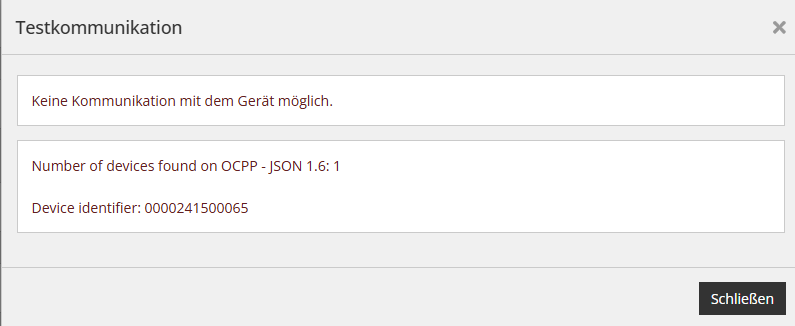

Fall 2: Es kann nicht mit Ger adaat 1 kommuniziert werden, die ID des Ger adaats ist nicht gesetzt oder ist anders:

In diesem Fall stimmt die ID, die Sie dem Reduxi-Controller zugewiesen haben, nicht genau mit der ID der Ladestation überein. Bitte überprüfen Sie die Informationen und versuchen Sie es erneut.



Fall 3: Kein Gerät mit OCPP 1.6-Kommunikation gefunden:

In diesem Fall wurden die Einstellungen an der Ladestation nicht gespeichert, oder Aurora hat keine Internetverbindung, oder der Pfad zum Reduxi-Controller ist falsch. Überprüfen Sie die Internetverbindung des Ladegeräts, die Verkabelung (falls vorhanden) und die Einstellungen.

Sobald das Ger adaat erfolgreich über den Konfigurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxi überwacht und gesteuert werden.
