So verbinden Sie die Starcharge Aurora AC EVSE Ladestation mit dem Reduxi Controller
Verbinden Sie den Reduxi Controller über das Protokoll OCPP mit der StarCharge Aurora. Reduxi kann Ihre Stromrechnung um 70 % senken.
Textbeschreibung dieses Bildes

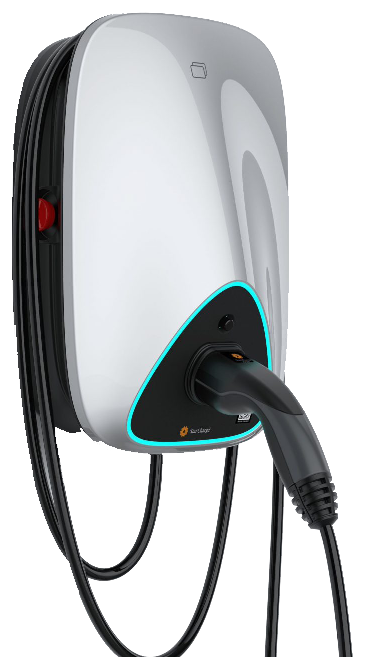

Foto einer wandmontierten EV-Ladestation (Wallbox) auf weißem Hintergrund. Das Gehäuse ist glänzend weiß und silbern, mit einer schwarzen unteren Frontblende, die von einem türkisen Lichtstreifen eingefasst ist. Ein schwarzer Ladestecker steckt in der Buchse an der Front, darunter hängt ein dickes schwarzes Kabel in Schlaufen. An der linken Seite des Gehäuses ist eine rote Taste oder Leuchte zu sehen. Auf der Frontblende befindet sich ein kleines Logo. Kein lesbarer Text.
- Technische Dokumentation
- Erforderliche Ausrüstung
- Ladestation installieren
- An der Aurora Weboberfläche anmelden
- ChargePoint ID eingeben und OCPP einrichten
- Netzwerkeinstellungen der Aurora konfigurieren
- Bei der Reduxi Weboberfläche anmelden
- Aurora in Reduxi hinzufügen
- Messwerte prüfen
- Zusammenfassung
- Häufige Probleme
- Verwandte Artikel
1 Technische Dokumentation
Herstellerdokument zur StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Installation, Inbetriebnahme, Laden und Wartung der Aurora Wallbox.
2 Erforderliche Ausrüstung
Sie benötigen:
- Reduxi Controller
- StarCharge Aurora AC Wallbox, installiert
- PC oder Laptop, um die Weboberfläche der Ladestation zu öffnen
- Ethernet-Kabel (für die LAN-Verbindung oder für die erste Anmeldung)
- SIM-Karte (nur für die 4G-Verbindung)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Ladestation installieren
Installieren Sie die Wallbox nach den Anweisungen des Herstellers und nehmen Sie sie in Betrieb. Details finden Sie im Handbuch: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Es gibt drei Möglichkeiten, die Ladestation mit dem Internet zu verbinden: SIM-Karte, WLAN oder Ethernet.
Das Foto zeigt den Anschlussbereich der Ladestation. Setzen Sie die SIM-Karte ein oder schließen Sie das Ethernet-Kabel neben dem AC-Anschluss an.
Textbeschreibung dieses Bildes
Installationszeichnung des Anschlussbereichs im Gehäuse der StarCharge Aurora Ladestation, schräg gesehen: ein dunkler Ladestationskörper mit einem gelb umrandeten Kasten, der den Klemmenblock mit farbigen Drähten (gelbgrün, blau, braun, schwarz) enthält, und ein violettes Ethernet-Kabel, das rechts durch eine Kabelöffnung nach außen läuft. Textbeschriftungen: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Rote Linien verbinden jede Beschriftung mit ihrem Bauteil.
4 An der Aurora Weboberfläche anmelden
Verbinden Sie sich nach der Installation mit einem PC oder Laptop mit der Ladestation.
4.1 Verbindung über Ethernet-Kabel
192.168.88.1 und 192.168.88.200 ein. Wir empfehlen dafür ein Programm wie NetSetMan. Alternativ stellen Sie sie im Betriebssystem für die Netzwerkverbindung ein.Textbeschreibung dieses Bildes
Screenshot des Programms NetSetMan (deutschsprachiges Menü: Programm, Windows Tools, Optionen, Hilfe). Links: ein Profilbaum mit der Gruppe Gruppe, die die Profile Auto und StarCharge Aurora enthält. Rechts: Reiter Ethernet mit dem Adapter Intel(R) Ethernet Connection (18) I219-V. Abschnitt IP & Gateway angehakt: IP-Adresse automatisch beziehen nicht ausgewählt; Folgende IP-Adresse verwenden ausgewählt. In einem roten Rahmen: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Abschnitt DNS-Server angehakt: DNS-Serveradresse automatisch beziehen nicht ausgewählt; Folgende DNS-Serveradressen verwenden ausgewählt; Bevorzugt: leer; Alternativ: leer (beide im roten Rahmen). Darunter: Erweiterte TCP/IP-Einstellungen mit WINS, Routentabelle und IPv6, alle nicht angehakt.
Textbeschreibung dieses Bildes
Collage aus sechs Windows-11-Screenshots mit roten Rahmen und roten Nummern 1 bis 7, die zeigt, wie Sie eine feste IP-Adresse für den Ethernet-Adapter festlegen. Schritt 1: Suchfeld des Startmenüs in der Taskleiste mit dem eingegebenen Text network. Schritt 2: Suchergebnis Best match: View network connections, Control panel (roter Rahmen); darunter stehen Websitevorschläge und Einstellungseinträge (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Schritt 3: Control Panel, Network and Internet, Fenster Network Connections mit der Liste der Adapter (Bluetooth-Netzwerkverbindung nicht verbunden, OpenVPN Wintun Netzwerkkabel nicht angeschlossen, Ethernet Network 2 Intel(R) Ethernet Connection (roter Rahmen), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Schritt 4: Dialog Ethernet Status mit einem roten Rahmen um die Schaltfläche Properties. Schritt 5: Dialog Ethernet Properties (deutschsprachige Liste von Einträgen), mit ausgewähltem Internet Protocol, Version 4 (TCP/IPv4) (roter Rahmen). Schritt 6: roter Rahmen um die Schaltfläche Properties dieses Dialogs. Schritt 7: Dialog Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically nicht ausgewählt; Use the following IP address ausgewählt, mit den Feldern IP address, Subnet mask und Default gateway, die mit Nummern im Stil 192.168.x.x ausgefüllt sind (genaue Ziffern; die Subnetzmaske sieht nach 255.255.255.0 aus); Use the following DNS server addresses ausgewählt, Preferred DNS server und Alternate DNS server leer; roter Rahmen um diese Felder.
192.168.88.206. Melden Sie sich mit dem unten genannten Standardbenutzer und -passwort an.| Parameter | Wert |
|---|---|
| Benutzer | wbdh |
| Passwort | 26835941 |
Textbeschreibung dieses Bildes
Screenshot der Web-Anmeldeseite der Aurora Ladestation. Hintergrund: Foto eines modernen Büro- oder Fabrikgebäudes mit dunkler Fassade und grünen Glasflächen unter blauem Himmel; ein Firmenlogo und chinesische Schriftzeichen sind schwach auf der Fassade zu erkennen. In der Mitte: die Überschrift Login (blass), zwei dunkle Eingabefelder mit den Beschriftungen Username und Password (am rechten Ende des Felds Username sitzt eine kleine rote Markierung) und eine orangefarbene Schaltfläche Sign me in. Die Feldinhalte werden nicht angezeigt.
Textbeschreibung dieses Bildes
Screenshot der StarCharge Weboberfläche, Seite Quick Setup (Pfad Home / Quick Setup). Dunkles linkes Menü: Quick Setup (hervorgehoben), Hardware Setting, Software Setting, Charging Status, Upload and download. Obere Leiste: Language, User Set. Felder: ChargePoint Id: leer, mit den Schaltflächen Submit und Refresh. Abschnitt OCPP Setting: IP or Domain Name: leer; SSL Enable: disable (Dropdown); Port: leer; Path: leer; Authorization key: leer; Schaltflächen Submit und Refresh. Abschnitt Certificate Import: Dateifeld mit einer Schaltfläche Browse und einer Schaltfläche Submit.
5 ChargePoint ID eingeben und OCPP einrichten
Textbeschreibung dieses Bildes
Screenshot der StarCharge Weboberfläche, Seite Quick Setup, mit roten Rahmen und roten Nummern 1 bis 8. Roter Rahmen 1: Quick Setup im dunklen linken Menü (weitere Einträge: Hardware Setting, Software Setting, Charging Status, Upload and download). Roter Rahmen 2: ChargePoint Id: 1234. Roter Rahmen um das Formular OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (abgeschnitten, Ende nicht sichtbar); 7. Authorization key: leer. Roter Rahmen 8: Schaltfläche Submit neben einer Schaltfläche Refresh. Darunter: Certificate Import mit einem Dateifeld, einer Schaltfläche Brows und einer Schaltfläche Submit; Überschrift 4G configuration.
1, wenn das Backend für den Zugriff TLS verwendet, andernfalls 0.9000 ein./ocpp/1.6/json
6 Netzwerkeinstellungen der Aurora konfigurieren
Legen Sie in der Weboberfläche fest, wie sich die Ladestation mit dem Internet oder dem lokalen Netzwerk verbindet. Optionen: 4G (SIM), WLAN oder LAN (Ethernet).
6.1 4G (SIM)
Textbeschreibung dieses Bildes
Screenshot der StarCharge Weboberfläche, Seite Software Setting, mit roten Rahmen und roten Nummern 1 bis 4. Dunkles linkes Menü: Quick Setup, Hardware Setting, Software Setting (hervorgehoben, roter Rahmen 1), Charging Status, Upload and download. Hauptbereich: Überschrift 4G configuration (roter Rahmen 2). Roter Rahmen 3 um das Formular: Enable modification (Kontrollkästchen, scheint angehakt); Felder APN, User, Pwd, Pin, alle leer; Dropdown EncrypType. Roter Rahmen 4 um die Schaltfläche Submit, neben Refresh. Darunter: Überschrift Ethernet configuration mit dem Kontrollkästchen Enable modification (nicht angehakt) und den Schaltflächen Submit und Refresh; Überschrift DNS configuration.
6.2 Wi‑Fi
Textbeschreibung dieses Bildes
Screenshot der StarCharge Weboberfläche, Seite Software Setting, mit roten Rahmen und roten Nummern 1 bis 4. Dunkles linkes Menü: Quick Setup, Hardware Setting, Software Setting (hervorgehoben, roter Rahmen 1), Charging Status, Upload and download. Hauptbereich: Überschrift Wifi configuration (roter Rahmen 2). Roter Rahmen 3 um das Formular: Wifi enable (angehakt); Mode selection: STA (Dropdown); SSID: leer; Pwd: leer; Channel: 1 (ausgegrautes Dropdown); Encryption: WPA2 (Dropdown); ein zweites angehaktes Kontrollkästchen mit der Beschriftung Encryption enable. Roter Rahmen 4 um die Schaltfläche Submit, neben einer Schaltfläche Refresh.
6.3 LAN (Ethernet)
Textbeschreibung dieses Bildes
Screenshot der StarCharge Weboberfläche, Seite Software Setting, mit roten Rahmen und roten Nummern 1 bis 4. Dunkles linkes Menü: Quick Setup, Hardware Setting, Software Setting (hervorgehoben, roter Rahmen 1), Charging Status, Upload and download. Obere Leiste: Language, User Set. Hauptbereich: Überschrift Ethernet configuration (roter Rahmen 2). Roter Rahmen 3 um zwei angehakte Kontrollkästchen: Enable modification und Dhcp enable. Roter Rahmen 4 um die Schaltfläche Submit, neben einer Schaltfläche Refresh. Darunter: Überschrift DNS configuration mit einem nicht angehakten Kontrollkästchen Dns enable und den Schaltflächen Submit und Refresh.
7 An der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
8 Aurora in Reduxi hinzufügen
Stellen Sie die OCPP-Kommunikation zwischen der StarCharge Aurora und dem Reduxi Controller her.
8.1 Grundeinstellungen
Melden Sie sich im lokalen Reduxi Configurator an (siehe Punkt 7) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot der Seitenleiste des Reduxi Configurators. Kopfzeile: reduxi Configurator-Logo. Der Abschnitt Devices (mit einem Minussymbol) listet auf: Iskraemeco AM550 (Strommast-Symbol) und zwei Einträge mit Sonnensymbolen und ohne sichtbare Namen. Unten ist eine Schaltfläche Add device mit einem Pluszeichen, markiert mit einem cyanfarbenen Rechteck.
Wählen Sie im ersten Schritt die Grundeinstellungen:
- Gerätetyp:
EV charger - Type:
OCPP 1.6 - JSON - Name: ein Name Ihrer Wahl, zum Beispiel StarCharge Aurora
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Schritt 1 von 2 Basic settings. Schrittanzeige: 1 Basic settings (aktiv), 2 Communication channel (grau). Formular Basic settings: Device type (Pflichtfeld): EV charger; Type (Pflichtfeld): OCPP 1.6 - JSON; Name (Pflichtfeld): StarCharge Aurora. Schaltflächen: Back (links), Next (rechts, dunkel).
8.2 Kommunikationseinstellungen
Der zweite Schritt legt den Kommunikationskanal für OCPP fest. Definieren Sie den Device identifier. Er muss dieselbe ID sein wie die ChargePoint ID an der Ladestation. Der Reduxi Controller erzeugt die URL für OCPP JSON 1.6 automatisch. Hängen Sie /Device ID an das Ende dieser URL an.
| Parameter | Wert |
|---|---|
| Gerätekennung | Identisch mit der ChargePoint ID an der Ladestation |
| Controller OCPP JSON 1.6 URL | Vom Controller erzeugt. Hängen Sie /Device ID am Ende an. Beispiel: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Schritt 2 von 2 Communication channel (Schritt 1 Basic settings, Schritt 2 Communication channel). Formular Communication channel and device configuration, Hinweis: There are no available connections. Felder: Device identifier (Pflichtfeld): my_staion_ID1 [wie angezeigt], mit einem türkisen Rechteck markiert; Connector (Pflichtfeld): 1; Charger type (Pflichtfeld): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (Pflichtfeld): Manual override; Per phase max. current manual override: 32, Hinweis: In effect when manual override is selected; Forward communication to backend OCPP server: leer; Override authentication username for backend OCPP server: leer; Override authentication password for backend OCPP server: leer; Forward measurements to backend OCPP server once every: leeres Dropdown; Allow new charging session: Always. Letztes Feld, mit einem türkisen Rechteck markiert: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, mit einem Kopiersymbol rechts. Schaltflächen: Back (links), Done (rechts, dunkel).
8.3 Kommunikation testen
Klicken Sie unten rechts unter den Feldern des Kommunikationskanals auf Test communication. Der Test prüft die OCPP-Kommunikation und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Der Test liefert eines von drei Ergebnissen:
Fall 1: Die Kommunikation funktioniert einwandfrei.
Textbeschreibung dieses Bildes
Screenshot eines deutschsprachigen Dialogs Testkommunikation im Reduxi Configurator, mit einem Schließen-X. Grüner Text in einem weißen Feld: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Dunkle Schaltfläche unten rechts: Schließen.
Fall 2: Unable to communicate with device 1, ID of device is not set or is different.
Textbeschreibung dieses Bildes
Screenshot eines deutschsprachigen Dialogs Testkommunikation im Reduxi Configurator, mit einem Schließen-X. Erstes Feld, roter Text: Keine Kommunikation mit dem Gerät möglich. Zweites Feld, roter Text: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Dunkle Schaltfläche unten rechts: Schließen.
Die ID, die Sie im Reduxi Controller vergeben haben, stimmt nicht genau mit der ID der Ladestation überein. Prüfen Sie beide und versuchen Sie es erneut.
Fall 3: Es wird kein Gerät mit OCPP-1.6-Kommunikation gefunden.
Textbeschreibung dieses Bildes
Screenshot eines deutschsprachigen Dialogs Test communication im Reduxi Configurator, Titel: Testkommunikation, mit einem Schließen-X. Meldung in rotem Text in einem weißen Feld: Keine Kommunikation mit dem Gerät möglich. Dunkle Schaltfläche unten rechts: Schließen.
Die Einstellungen an der Ladestation wurden nicht gespeichert, die Aurora hat keine Internetverbindung oder der Pfad zum Reduxi Controller ist falsch. Prüfen Sie die Internetverbindung der Ladestation, die Verkabelung (falls vorhanden) und die Einstellungen.
9 Messwerte prüfen
9.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie die Messwerte des neuen Geräts unter Devices – Last measurements im Reduxi Configurator.
9.2 Steuerung durch Reduxi aktivieren
Für eine erweiterte Steuerung der Ladestation binden Sie das Gerät in die Reduxi Strategie ein. Stellen Sie unter Devices im Reduxi Configurator den Control type auf AUTO. Nur dann wirken sich Strategiebefehle auf die Ladestation aus.
Um dynamische Preise und dynamische Tarife zu nutzen, legen Sie eine Strategie fest, wie in Strategien für den Reduxi Controller beschrieben.
Nach dem Hinzufügen des Geräts können Sie es auch in der Reduxi Cloud Anwendung überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–3): Lesen Sie das Handbuch, legen Sie die Ausrüstung bereit und installieren Sie die Wallbox.
StarCharge Aurora (Punkte 4–6): Melden Sie sich an der Weboberfläche an, geben Sie die ChargePoint ID und die OCPP-Daten des Controllers ein und richten Sie dann 4G, WLAN oder LAN ein.
In Reduxi hinzufügen (Punkte 7–8): Melden Sie sich an, fügen Sie ein OCPP 1.6 - JSON Gerät mit der ChargePoint ID als Device identifier hinzu, führen Sie Test communication aus und klicken Sie auf Done.
Inbetriebnahme (Punkt 9): Prüfen Sie die letzten Messwerte und stellen Sie den Control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication: Geräte-ID nicht festgelegt oder abweichend | Der Device identifier in Reduxi muss genau mit der ChargePoint ID der Ladestation übereinstimmen (Punkt 5, Punkt 8.2). |
| Test communication: Es wird kein Gerät mit OCPP-1.6-Kommunikation gefunden | Prüfen Sie, ob die Einstellungen an der Ladestation gespeichert sind, ob die Aurora eine Internetverbindung hat und ob der Pfad zum Controller stimmt (Punkte 5 und 6). |
| Die Weboberfläche der Ladestation lässt sich nicht öffnen | Stellen Sie die IP-Adresse Ihres PCs auf 192.168.88.1–200 ein und öffnen Sie 192.168.88.206 (Punkt 4.1). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
