Die Reduxi-SMA-Integration ermöglicht eine flexible Wechselrichter-Inbetriebnahme für den Netzausgleich, wodurch die Effizienz gesteigert und Kosteneinsparungs-Arbitragemöglichkeiten für höhere Gewinne geschaffen werden.

1. Offizielle Website von SMA Solar Technology:

Link: https://www.sma.de/en/



2. Kommunikationsverbindung zwischen SMA Solar Technology und dem Reduxi-System

Das System unterstützt mehrere Verbindungen, die alle das Modbus TCP/IP-Protokoll zur Verbindung mit Solarwechselrichtern verwenden. Dieser standardisierte Ansatz ermöglicht eine zuverlässige Echtzeit-Datenerfassung von Ihren Photovoltaik-Wechselrichtern und anderen Geräten.



2.1 Option 1, mit SMA Data Manager

Hier wird das SMA Data Manager-Gerät verwendet, um eine Brückenverbindung zwischen verschiedenen Wechselrichtern, Energiezählern und Batterien zu ermöglichen. Das SMA Data Manager-Gerät und alle anderen Geräte sind über RS485 verbunden, wobei die Verbindung zum SMA Data Manager und zum Reduxi-System über Modbus TCP/IP erfolgt.

Alle Geräte pro Kategorie werden summiert und als Ganzes angezeigt:

- PV

- Batterien

- Energiezähler

- EVSE



2.1.1 Prozess zum Aufbau der Kommunikation zwischen dem Reduxi-System und SMA Data Manager.

1. Aktivieren Sie Modbus TCP/IP auf SMA Data Manager, folgen Sie dem Link:

https://manuals.sma.de/EVCB/en-US/13871002507.html

2. Sobald Modbus TCP/IP aktiviert ist, wird empfohlen, einen Test im Reduxi Configurator (verwenden Sie IP oder reduxi.local DNS für den Zugriff) durchzuführen, um sicherzustellen, dass die Verbindung hergestellt ist:

• Gehen Sie zum Reduxi-Konfigurator

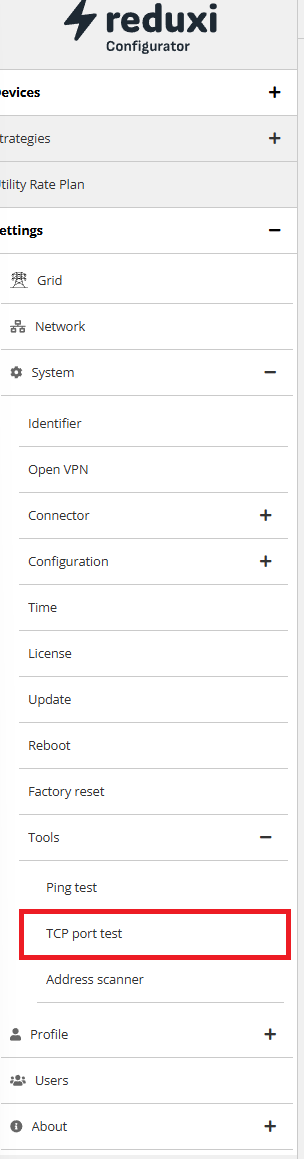

• Einstellungen/System/Tools aufrufen:

• Führen Sie einen Test durch. Wenn Modbus TCP/IP aktiviert ist, ist Port 502 geöffnet, andernfalls ist er geschlossen:



2.2 Option 2, mit SMA SPEEDWIRE/WEBCONNECT DATA MODULE

Hier wird das Modul verwendet, um sicherzustellen, dass der Wechselrichter (Punkt 2.4 im Dokument von SMA, Link unten) über eine LAN-Kommunikation verfügt und zusätzlich das Modbus TCP/IP-Protokoll verwendet werden kann.



2.2.1 Prozess zur Herstellung der Kommunikation zwischen dem Reduxi-System und

SMA SPEEDWIRE/WEBCONNECT DATA MODULE



1. Aktivieren Sie Modbus TCP/IP auf SMA SPEEDWIRE/WEBCONNECT DATA MODULE. Folgen Sie dem Link:

https://files.sma.de/downloads/SWWEBCONDM-IA-US_en-14W.pdf



2. Sobald Modbus TCP/IP aktiviert ist, wird empfohlen, einen Test im Reduxi Configurator durchzuführen, um sicherzustellen, dass die Verbindung hergestellt ist: Bitte folgen Sie 2.1.1



2.3 Option 3, mit einer direkten LAN-Verbindung zu SMA-Wechselrichtern.

Hier ist keine zusätzliche HW erforderlich; die Wechselrichter sind mit einem LAN-Anschluss ausgestattet, der die Kommunikation über Modbus TCP/IP ermöglicht.



2.3.1 Prozess zur Herstellung der Kommunikation zwischen dem Reduxi-System und

SMA-Wechselrichter.

1. Aktivieren Sie Modbus TCP/IP auf dem Wechselrichter. Verbinden Sie sich dazu mit der SW-Schnittstelle des Wechselrichters und aktivieren Sie Modbus TCP/IP.

2. Sobald Modbus TCP/IP aktiviert ist, wird empfohlen, einen Test im Reduxi Configurator durchzuführen, um sicherzustellen, dass die Verbindung hergestellt ist: Bitte folgen Sie 2.1.1.



3. Hinzufügen von Geräten zum Reduxi-System

Der Prozess zum Hinzufügen aller Geräte ist derselbe, da das Modbus TCP/IP-Protokoll verwendet wird, d. h. Informationen zu IP/IPs sind die notwendige Eingabe.



3.1 Hinzufügen von SMA Data Manager

Der SMA Data Manager fungiert als Logger, während er im Reduxi-System als Hybrid-Wechselrichter fungiert, da er Verbindungen zu mehreren Gerätetypen unterstützt. Die Kommunikation erfolgt über IP, und es werden aggregierte Werte für jede Gruppe angezeigt. Zusätzlich kann auf einzelne Geräte über den SMA Data Manager zugegriffen werden, aber in diesem Fall muss die Slave-Adresse des jeweiligen Geräts definiert werden.



Beispiel für das Hinzufügen von SMA Data Manager als Hybrid-Wechselrichter:

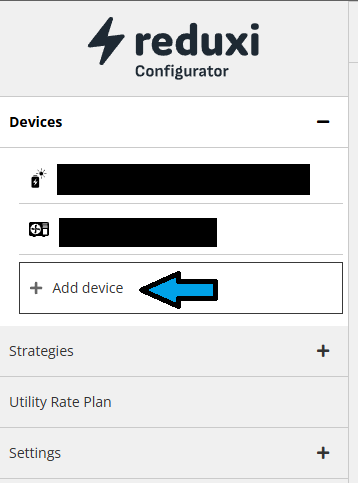

1. Öffnen Sie den Reduxi Configurator in Ihrem bevorzugten Browser (verwenden Sie IP oder reduxi.local DNS) und klicken Sie auf +Neues Gerät hinzufügen:

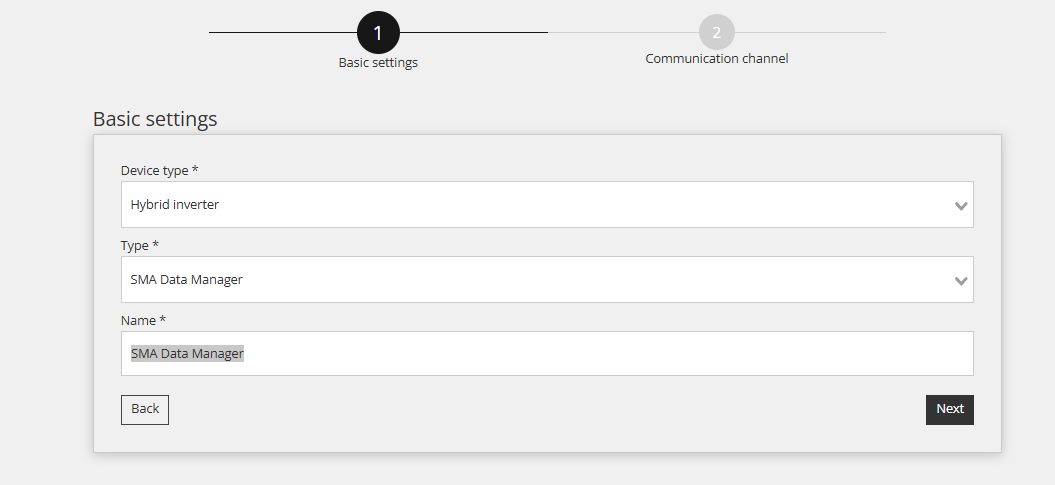

2. Grundeinstellungen, Gerätetyp auswählen:

• Gerätetyp: Hybrid-Wechselrichter
• Typ: SMA Data Manager
• Name: „SMA Data Manager“, bei Bedarf umbenennen.

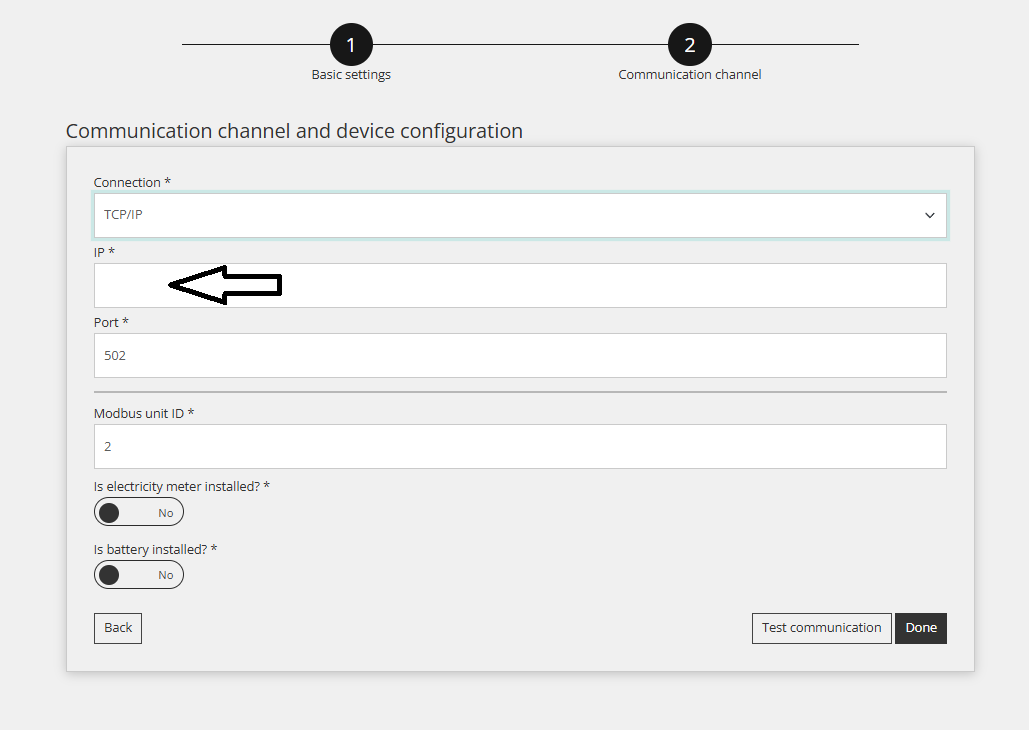

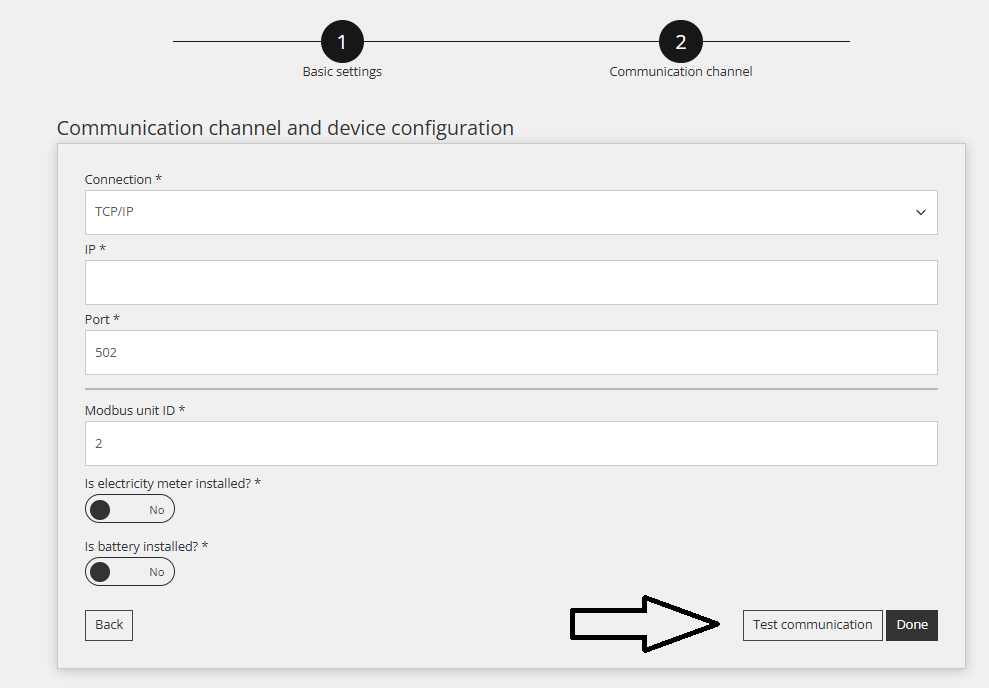

2. Einstellungen für den Kommunikationskanal, Verbindung auswählen:

• Geben Sie die IP-Adresse des SMA Data Manager ein

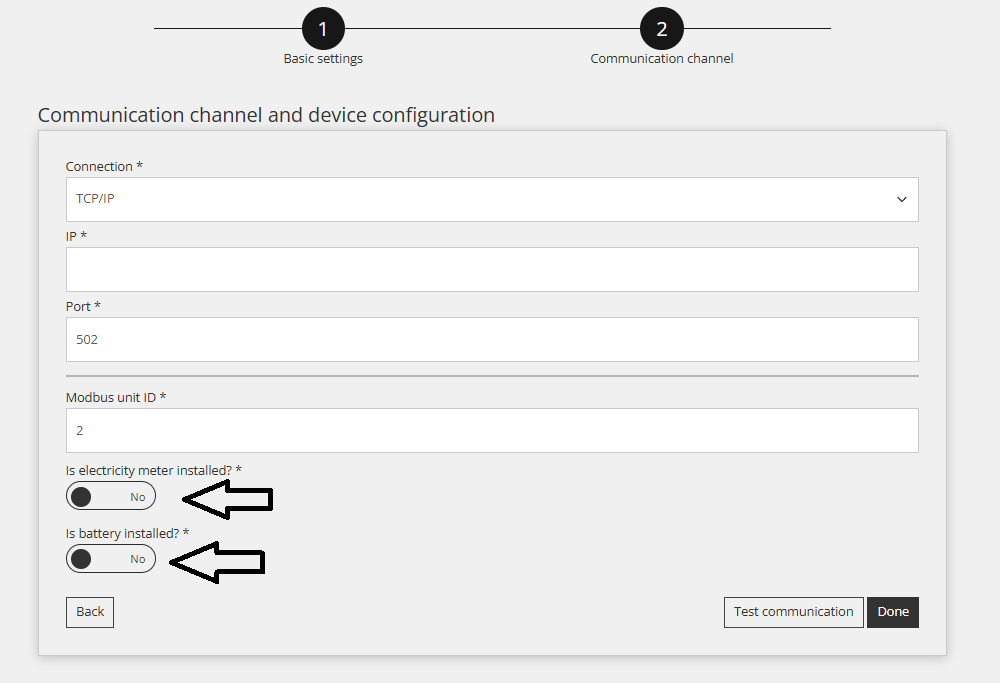

3. Definieren Sie, welche Gerätetypen mit dem SMA Data Manager verbunden sind:

• Stromzähler, JA/NEIN
• Batterie, JA/NEIN



4. Testen Sie die Kommunikation, führen Sie einen Test durch, wenn Daten abgerufen werden, und drücken Sie die Taste Test communication:

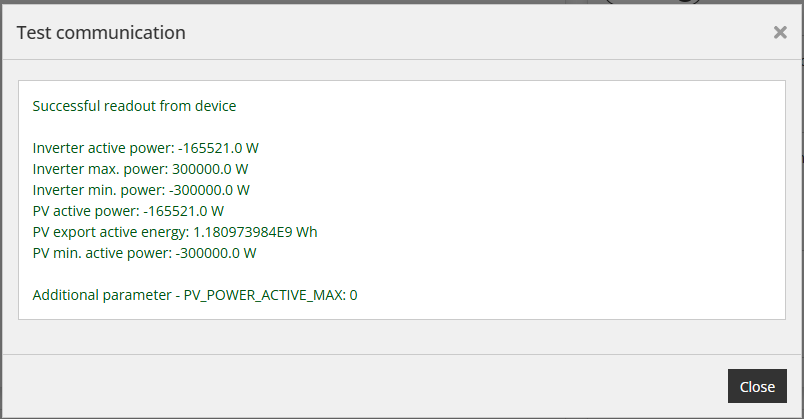

• Test OK:

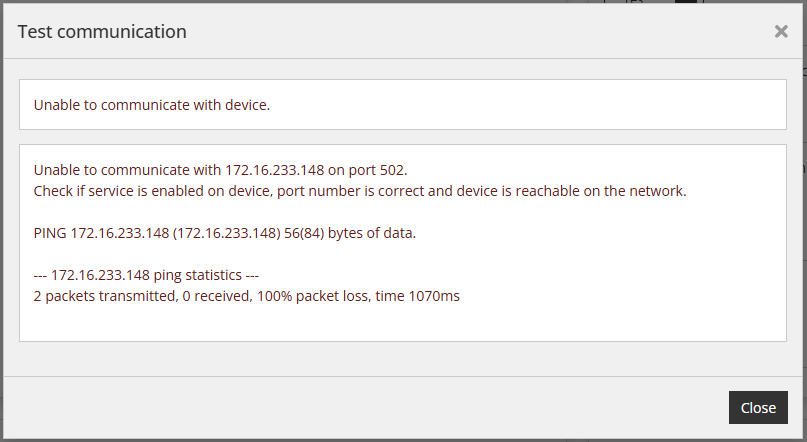

• Test nicht OK:





3.2 Hinzufügen von SMA SPEEDWIRE/WEBCONNECT DATA MODULE

In diesem Szenario fügt der Benutzer kein SMA Speedwire/Webconnect Data Module direkt hinzu. Stattdessen bietet dieses Modul einfach eine LAN-Verbindung zu einem bestimmten Wechselrichter. Um das Gerät hinzuzufügen, wählt der Benutzer den Typ des Wechselrichters aus, der verbunden werden muss.



Es wird ein Beispiel gegeben, bei dem SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) als individueller Wechselrichter hinzugefügt wird:

1. Öffnen Sie den Reduxi Configurator in Ihrem bevorzugten Browser (verwenden Sie IP oder reduxi.local DNS) und klicken Sie auf +Neues Gerät hinzufügen:

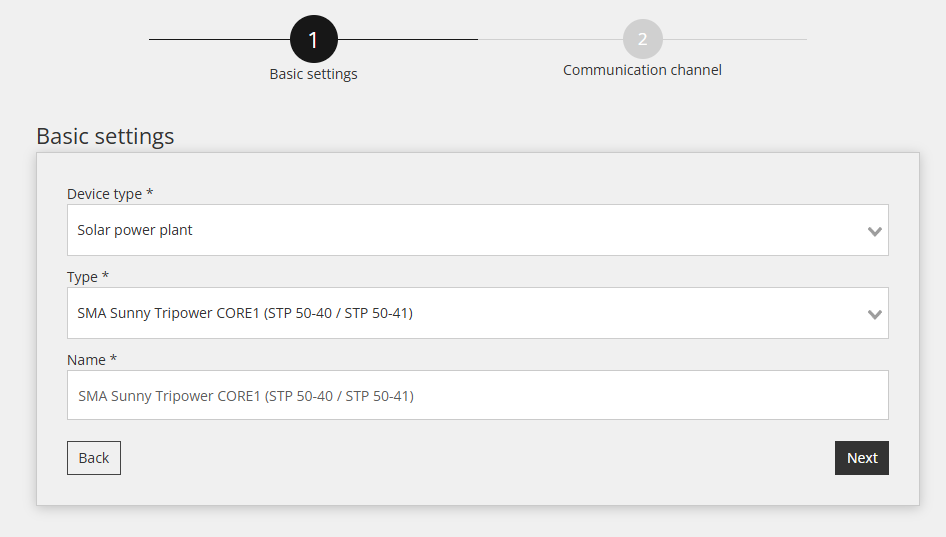

Grundeinstellungen, Gerätetyp auswählen:

• Gerätetyp: Solaredge-Kraftwerk
• Typ: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
• Name: "SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)", bei Bedarf umbenennen.

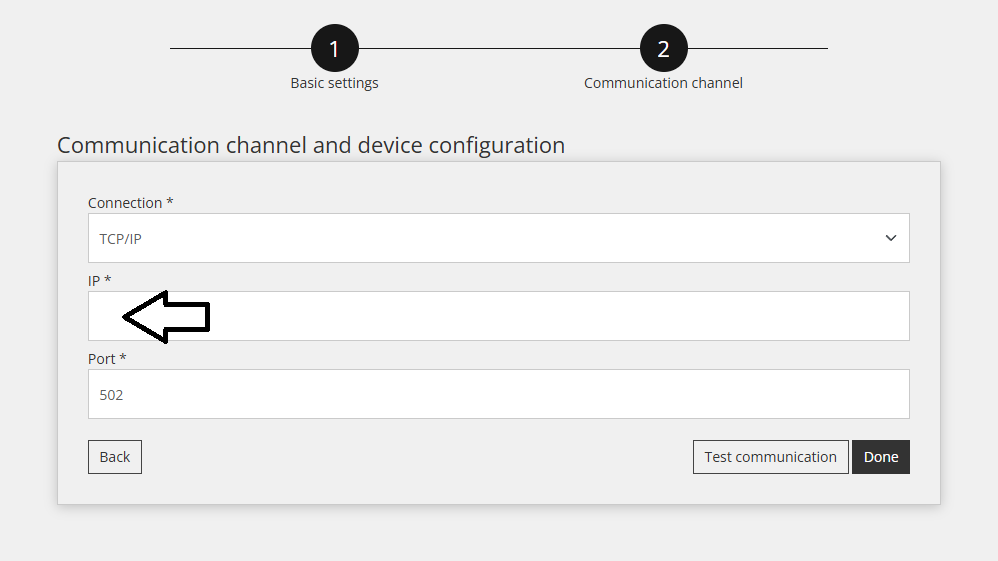

2. Kommunikationskanaleinstellungen, Verbindung auswählen:

• Fügen Sie die IP des SMA SPEEDWIRE/WEBCONNECT DATA MODULE ein

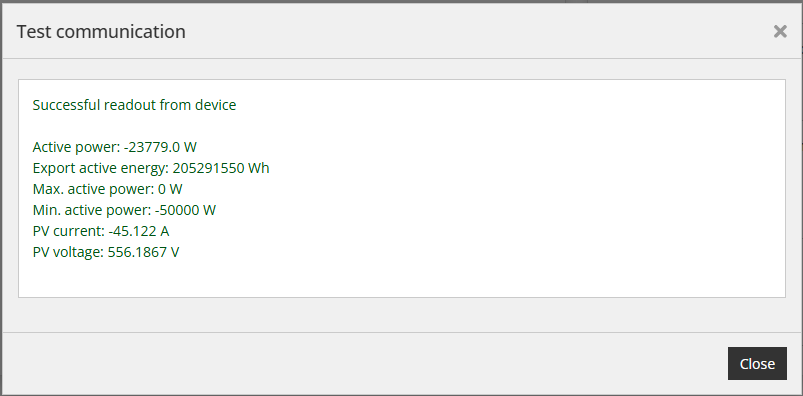

• Test OK:

• Test nicht OK:



3.3 Direktes Hinzufügen des SMA-Wechselrichters, wenn der LAN-Anschluss verfügbar ist (neuere Versionen von Wechselrichtern)

In diesem Fall bleiben alle Einstellungen gleich wie im Abschnitt 3.2 beschrieben. Der einzige Unterschied besteht darin, dass der Benutzer den Wechselrichter hinzufügt, indem er die IP-Adresse des LAN-Anschlusses des Wechselrichters eingibt.



4. Letzte Messungen

Der Zweck dieses Punktes ist es, zu zeigen, wie man Messwerte von den Geräten überwacht/prüft.

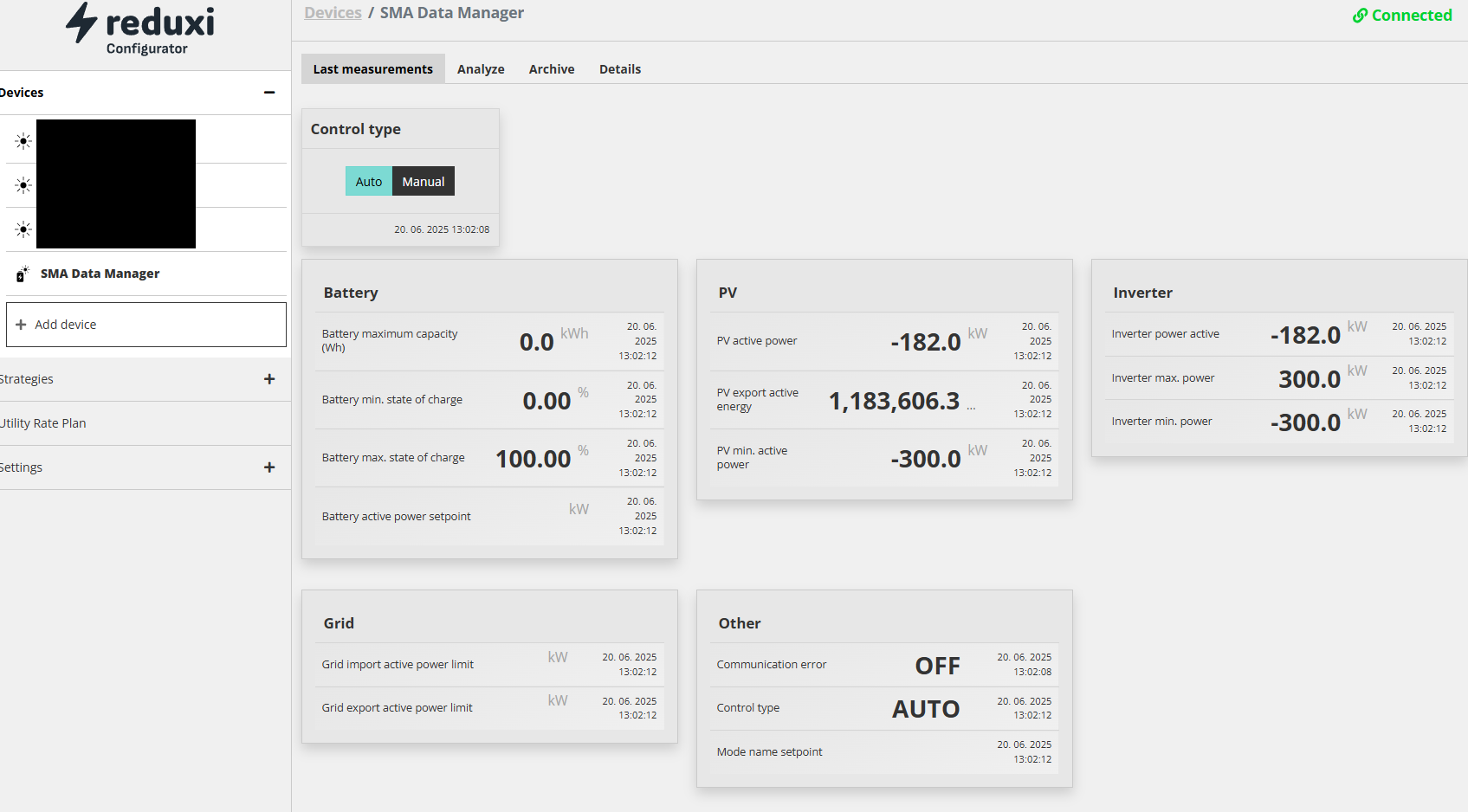

Um auf Daten von SMA Data Manager zuzugreifen, greifen Sie im Reduxi-Konfigurator auf Geräte/SAM Data Manager zu:

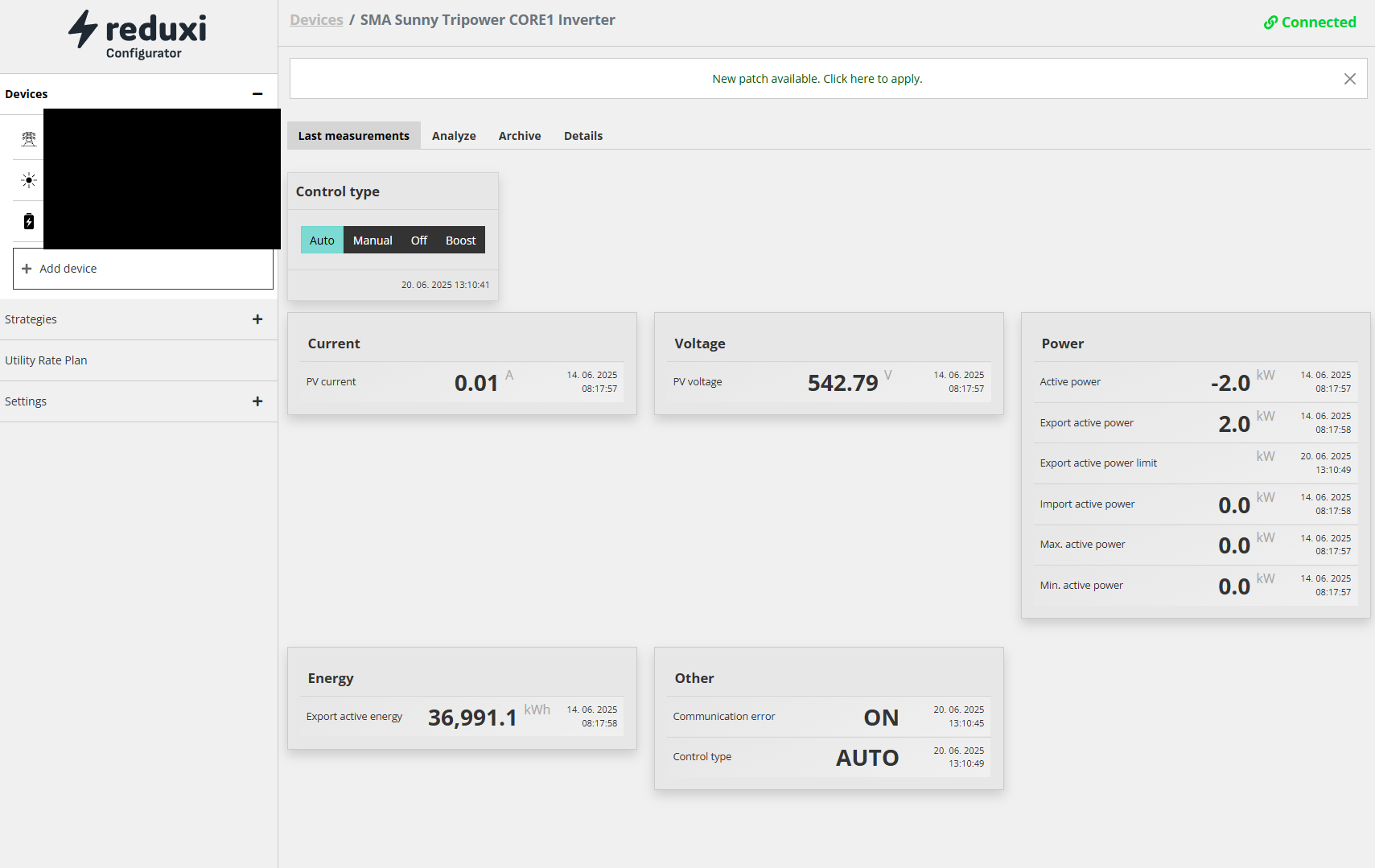

Um auf Daten von SMA SPEEDWIRE/WEBCONNECT DATA MODULE im Reduxi-Konfigurator zuzugreifen, greifen Sie auf Geräte/SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) zu, beschrieben unter Punkt 3.2:



Für eine erweiterte Steuerung aller Geräte integrieren Sie das Gerät in die Optimierungsmodi des Reduxi-Systems. Unter Geräte/alle Geräte in dem Reduxi-Konfigurator, muss der Steuerungstyp auf AUTO eingestellt sein, damit sich Befehle aus den Optimierungsmodi auf die Geräte auswirken.

Um maximale Flexibilität und Energiekostensenkung in Bezug auf dynamische Preise und dynamische Tarife zu erreichen, folgen Sie bitte den Anweisungen zum Definieren der Strategie unter diesem Link: Strategien für Reduxi Controller.

Nach erfolgreichem Hinzufügen des Geräts kann es auch über die Reduxi Anwendung überwacht und gesteuert werden.
