So verbinden Sie SMA Solar Technology Geräte mit dem Reduxi Controller
Die Reduxi-SMA-Integration ermöglicht eine flexible Inbetriebnahme von Wechselrichtern für den Netzausgleich, steigert die Effizienz und schafft kostensparende Arbitragemöglichkeiten für höhere Gewinne.
Textbeschreibung dieses Bildes

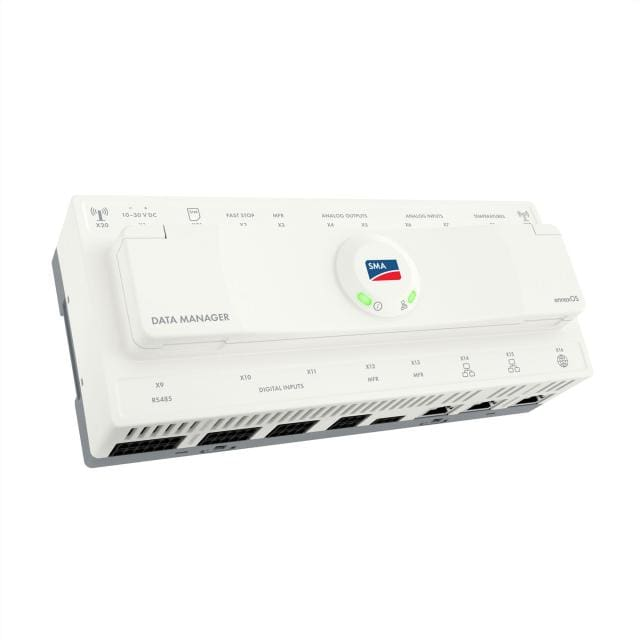

Produktfoto des SMA Data Manager M auf weißem Hintergrund: ein weißes, breites Gehäuse im Hutschienenstil, schräg von oben gesehen. Die obere Abdeckung zeigt das SMA-Logo in einem runden Feld mit grünen Status-LEDs und links unten den Text DATA MANAGER. Entlang der Ober- und der Vorderkante verlaufen Reihen kleiner aufgedruckter Klemmen- und Anschlussbeschriftungen, an der unteren Vorderseite befinden sich Klemmenblöcke und Netzwerkanschlüsse.
1 Technische Dokumentation
Herstellerseiten und Handbücher:
- SMA Solar Technology Website – Offizielle Website des Herstellers
- Enable Modbus TCP/IP on the SMA Data Manager – SMA Online-Handbuch (siehe den Hinweis in Punkt 3.1)
- SMA Speedwire/Webconnect Data Module – Installationshandbuch, Modbus TCP/IP am Modul
2 Benötigte Ausrüstung und Verbindungsoptionen
2.1 Benötigte Ausrüstung
- Reduxi Controller
- SMA Data Manager, SMA Speedwire/Webconnect Data Module oder ein SMA Wechselrichter mit LAN-Port (siehe Punkt 2.2)
- IP-Adresse des SMA Geräts
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
2.2 Verbindungsoptionen
Das Reduxi System unterstützt mehrere Verbindungsoptionen. Alle nutzen das Protokoll Modbus TCP/IP als Schnittstelle zu den Wechselrichtern. Dieser Standardansatz ermöglicht eine zuverlässige Datenerfassung in Echtzeit von Ihren Photovoltaik-Wechselrichtern und anderen Geräten.
| Option | Hardware | Funktion |
|---|---|---|
| 1 | SMA Data Manager | Brücke zwischen Wechselrichtern, Energiezählern und Batterien. Reduxi zeigt alle Geräte je Kategorie als Summe an. |
| 2 | SMA Speedwire/Webconnect Data Module | Gibt dem Wechselrichter LAN-Kommunikation und aktiviert Modbus TCP/IP. |
| 3 | Direkte LAN-Verbindung zum SMA Wechselrichter | Keine zusätzliche Hardware. Wechselrichter mit LAN-Port kommunizieren über Modbus TCP/IP. |
3 Modbus TCP/IP am SMA Gerät aktivieren
3.1 Option 1: SMA Data Manager
Die Geräte sind über RS485 mit dem SMA Data Manager verbunden. Der SMA Data Manager ist über Modbus TCP/IP mit dem Reduxi System verbunden. Reduxi summiert alle Geräte je Kategorie und zeigt sie an:
- PV
- Batterien
- Energiezähler
- EVSE
Aktivieren Sie Modbus TCP/IP am SMA Data Manager wie im SMA Online-Handbuch beschrieben.
Schritte für die Netzmessung
Textbeschreibung dieses Bildes

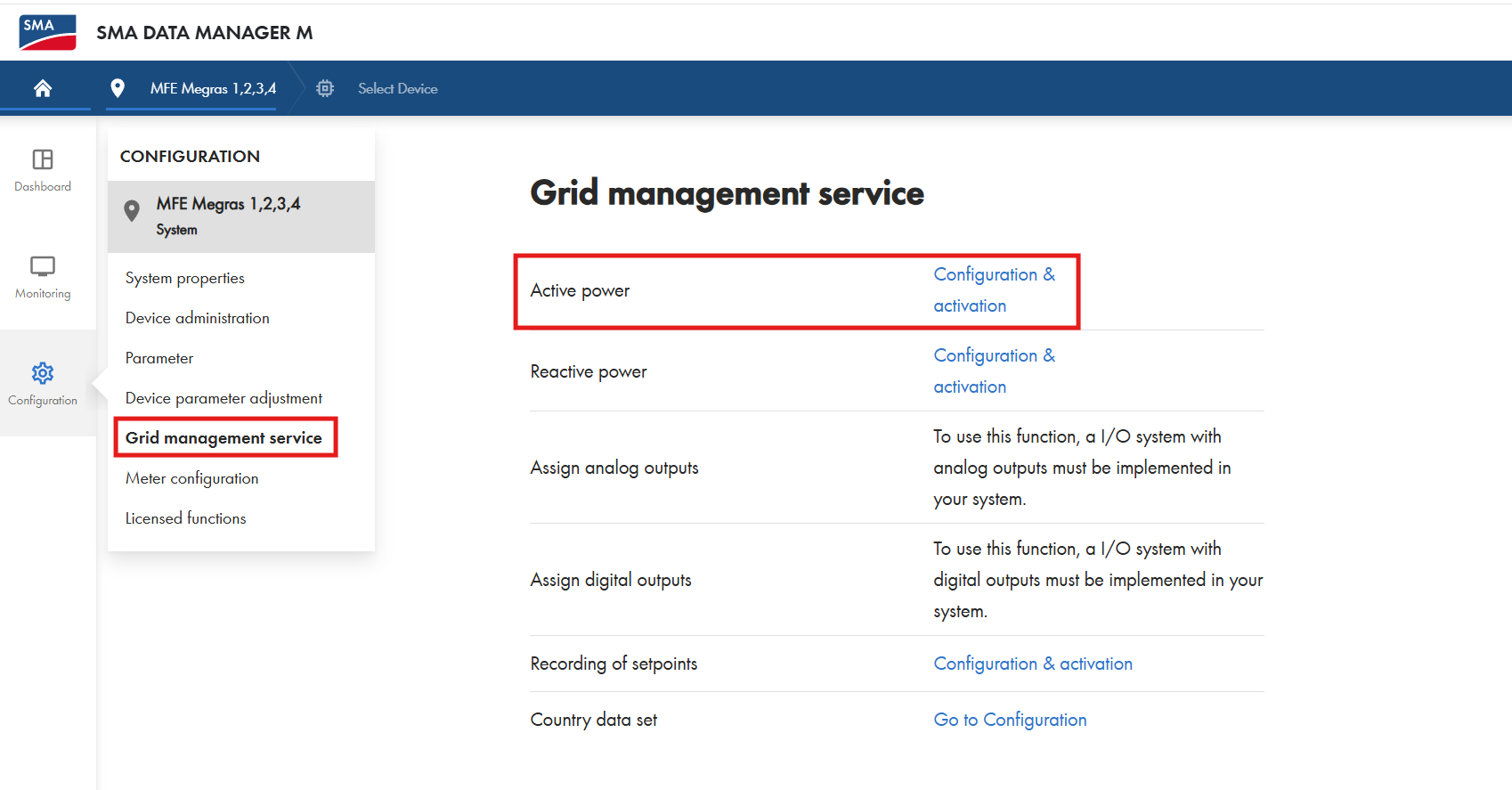

Screenshot der Weboberfläche des SMA Data Manager M. Kopfzeile: SMA-Logo, Text SMA DATA MANAGER M, Pfadleiste mit MFE Megras 1,2,3,4 und Select Device. Linke Symbolleiste: Dashboard, Monitoring, Configuration (ausgewählt). Menü Configuration unter MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (mit rotem Rahmen markiert), Meter configuration, Licensed functions. Die Hauptseite mit dem Titel Grid management service zeigt eine Tabelle mit den Zeilen: Active power (roter Rahmen) mit Link Configuration & activation; Reactive power mit Link Configuration & activation; Assign analog outputs mit dem Text: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs mit demselben Text für digitale Ausgänge; Recording of setpoints mit Link Configuration & activation; Country data set mit Link Go to Configuration.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des SMA Data Manager, Seite Grid management service (mit Info-Symbol), hohes Bild. Schritt-Reiter: 1. STEP, 2. STEP (aktiv, blau), 3. STEP und 4. STEP (ausgegraut). Roter Fehlerbanner: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter ist ein blauer Link). Abschnitt Select operating mode, Operating mode*: Optionsfeld Open loop control ausgewählt (roter Rahmen); Closed loop control ausgegraut, nicht ausgewählt. Abschnitt Selecting the setpoint, Signal sources*: Kontrollkästchen Analogue inputs (nicht angehakt), Manual control (nicht angehakt), Digital inputs (nicht angehakt), Modbus (angehakt, roter Rahmen). Großer roter Rahmen um den Text: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Darin: Direct selling interface: Schalter ein; Optionsfeld Standard Modbus interface ausgewählt; Optionsfeld SMA SPOT nicht ausgewählt. Unten: Schaltflächen Cancel, Previous, Continue (blau, gefüllt).
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des SMA Data Manager, Seite Grid management service (mit Info-Symbol). Schritt-Reiter: 1. STEP, 2. STEP, 3. STEP (aktiv, blau), 4. STEP (ausgegraut). Abschnittsüberschrift: Modification speed of the setpoint. Schalter Active: ein. Felder: Setting time*: 1, Einheit s; Active power gradient*: 50, Einheit %/s (dieses Feld ist mit einem roten Rahmen markiert).
3.2 Option 2: SMA Speedwire/Webconnect Data Module
Das Modul gibt dem Wechselrichter LAN-Kommunikation (siehe Punkt 2.4 im SMA Dokument, das in Punkt 1 verlinkt ist) und aktiviert Modbus TCP/IP.
Aktivieren Sie Modbus TCP/IP am Modul wie im SMA Handbuch beschrieben. Testen Sie danach die Verbindung (siehe Punkt 3).
3.3 Option 3: direkte LAN-Verbindung zum SMA Wechselrichter
Es ist keine zusätzliche Hardware nötig. Der Wechselrichter hat einen LAN-Port, der die Kommunikation über Modbus TCP/IP ermöglicht.
Verbinden Sie sich mit der Softwareoberfläche des Wechselrichters und aktivieren Sie Modbus TCP/IP. Testen Sie danach die Verbindung (siehe Punkt 3).
3.4 Port 502 testen
Testen Sie nach der Aktivierung von Modbus TCP/IP die Verbindung im Reduxi Configurator. Öffnen Sie ihn über die IP-Adresse des Controllers oder über reduxi.local (siehe Punkt 4).
- Öffnen Sie den Reduxi Configurator.
- Gehen Sie zu Settings – System – Tools.
- Führen Sie den TCP port test mit der IP des SMA Geräts und dem Port
502aus.
Textbeschreibung dieses Bildes
Screenshot des linken Navigationsmenüs des Reduxi Configurators (Logo: reduxi Configurator). Menüeinträge von oben: Devices (+, eingeklappt; die ersten Buchstaben sind am linken Rand abgeschnitten); Strategies (+, eingeklappt); Utility Rate Plan; Settings (ausgeklappt, Minuszeichen) mit den Untereinträgen Grid, Network, System (ausgeklappt, Minuszeichen) mit den Untereinträgen Identifier, License, Update, Reboot, Factory reset, Tools (ausgeklappt, Minuszeichen) mit den Untereinträgen Ping test, TCP port test (mit rotem Rahmen hervorgehoben), Address scanner; dann Profile (+) und Users. Der rechte Teil des Bildes ist leer und weiß.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des SMA Data Manager, Seite Grid management service (mit Info-Symbol), hohes Bild. Schritt-Reiter: 1. STEP, 2. STEP (aktiv, blau), 3. STEP und 4. STEP (ausgegraut). Roter Fehlerbanner: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter ist ein blauer Link). Abschnitt Select operating mode, Operating mode*: Optionsfeld Open loop control ausgewählt (roter Rahmen); Closed loop control ausgegraut, nicht ausgewählt. Abschnitt Selecting the setpoint, Signal sources*: Kontrollkästchen Analogue inputs (nicht angehakt), Manual control (nicht angehakt), Digital inputs (nicht angehakt), Modbus (angehakt, roter Rahmen). Großer roter Rahmen um den Text: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Darin: Direct selling interface: Schalter ein; Optionsfeld Standard Modbus interface ausgewählt; Optionsfeld SMA SPOT nicht ausgewählt. Unten: Schaltflächen Cancel, Previous, Continue (blau, gefüllt).
Wenn Modbus TCP/IP aktiviert ist, meldet der Test, dass Port 502 offen ist. Andernfalls ist der Port geschlossen.
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurator Tools TCP port test. Titel: TCP port test. Felder: Host: 10.100.55.128; Port: 502; Schaltfläche Test. Darunter die Beschriftung Result und ein Ergebnisfeld mit grünem Text: Port 502 is opened.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 SMA Gerät in Reduxi hinzufügen
Der Ablauf ist für alle Geräte gleich, weil das Protokoll Modbus TCP/IP verwendet wird. Die IP-Adresse des Geräts ist die nötige Eingabe.
5.1 Grundeinstellungen
Melden Sie sich im Reduxi Configurator an (siehe Punkt 4) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot des oberen Teils des linken Menüs im Reduxi Configurator. Logo: reduxi Configurator. Devices (ausgeklappt, Minuszeichen) listet zwei Einträge mit geschwärzten Namen (der erste mit einem Batterie- und Sonnensymbol, der zweite mit einem Wechselrichter-Symbol). Darunter die Schaltfläche + Add device mit einem blauen, schwarz umrandeten Pfeil, der auf sie zeigt. Dann Strategies (+), Utility Rate Plan, Settings (+).
Option 1: SMA Data Manager
Der SMA Data Manager arbeitet als Logger. Im Reduxi System arbeitet er als Hybrid Inverter, weil er Verbindungen zu mehreren Gerätetypen unterstützt. Die Kommunikation läuft über IP und Reduxi zeigt die aggregierten Werte jeder Gruppe an. Sie können auch über den SMA Data Manager auf einzelne Geräte zugreifen. Legen Sie in diesem Fall die Slave-Adresse des jeweiligen Geräts fest.
- Device type:
Hybrid Inverter - Typ:
SMA Data Manager - Name: SMA Data Manager, bei Bedarf umbenennen
Textbeschreibung dieses Bildes
Screenshot des Geräte-Assistenten im Reduxi Configurator, Schritt 1 Basic settings. Schrittanzeige: 1 Basic settings (aktiv), 2 Communication channel (ausgegraut). Überschrift: Basic settings. Felder: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (Text markiert/hervorgehoben). Schaltflächen: Back, Next.
Optionen 2 und 3: SMA Wechselrichter
Sie fügen das SMA Speedwire/Webconnect Data Module selbst nicht hinzu. Das Modul stellt nur die LAN-Verbindung zu einem bestimmten Wechselrichter her. Wählen Sie den Typ des Wechselrichters aus, den Sie verbinden möchten. Das Beispiel fügt einen SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) als einzelnen Wechselrichter hinzu.
- Device type:
Solar power plant - Typ:
SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) - Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), bei Bedarf umbenennen
Textbeschreibung dieses Bildes
Screenshot des Geräte-Assistenten im Reduxi Configurator, Schritt 1 Basic settings. Schrittanzeige: 1 Basic settings (aktiv), 2 Communication channel (ausgegraut). Überschrift: Basic settings. Felder: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Schaltflächen: Back, Next.
Klicken Sie auf Next.
5.2 Kommunikationseinstellungen
| Option | Einzugebende IP-Adresse |
|---|---|
| 1: SMA Data Manager | IP des SMA Data Managers |
| 2: Speedwire/Webconnect Data Module | IP des SMA Speedwire/Webconnect Data Module |
| 3: direkte LAN-Verbindung | IP des LAN-Ports des Wechselrichters (neuere Wechselrichter-Versionen) |
Bei den Optionen 2 und 3 sind alle anderen Einstellungen dieselben wie beim Wechselrichter in Punkt 5.1.
Option 1: SMA Data Manager. Geben Sie die IP des SMA Data Managers ein.
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Schritt 2 von 2 Communication channel (Schritt 1 Basic settings, Schritt 2 Communication channel). Formular Communication channel and device configuration: Connection (Pflichtfeld): TCP/IP; IP (Pflichtfeld): leer, mit einem schwarzen Pfeil, der auf das Feld zeigt; Port (Pflichtfeld): 502; Modbus unit ID (Pflichtfeld): 2; Is electricity meter installed (Pflichtfeld): Schalter auf No; Is battery installed (Pflichtfeld): Schalter auf No. Schaltflächen: Back (links), Test communication und Done (rechts, dunkel).
Legen Sie dann fest, welche Gerätetypen mit dem SMA Data Manager verbunden sind:
- Energiezähler:
YES/NO - Batterie:
YES/NO
Textbeschreibung dieses Bildes
Screenshot des Geräte-Assistenten im Reduxi Configurator, Schritt 2 Communication channel. Schrittanzeige: 1 Basic settings, 2 Communication channel (aktiv). Überschrift: Communication channel and device configuration. Felder: Connection *: TCP/IP; IP *: leer; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: Schalter zeigt No (aus), mit einem schwarzen Pfeil, der darauf zeigt; Is battery installed? *: Schalter zeigt No (aus), mit einem schwarzen Pfeil, der darauf zeigt. Schaltflächen: Back, Test communication, Done.
Optionen 2 und 3: SMA Wechselrichter. Geben Sie die IP des SMA Speedwire/Webconnect Data Module oder die IP des LAN-Ports des Wechselrichters ein.
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Schritt 2 von 2 des Geräte-Assistenten. Schrittanzeige: 1 Basic settings, 2 Communication channel (Schritt 2 aktiv). Überschrift: Communication channel and device configuration. Felder: Connection *: TCP/IP (Dropdown); IP *: leer, mit einem großen schwarzen Pfeil, der auf das Feld zeigt; Port *: 502. Schaltflächen: Back, Test communication, Done.
5.3 Kommunikation testen
Klicken Sie auf Test communication, um zu prüfen, ob Daten ankommen. Der Test liest das Gerät einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot des Geräte-Assistenten im Reduxi Configurator, Schritt 2 Communication channel. Schrittanzeige: 1 Basic settings, 2 Communication channel (aktiv). Überschrift: Communication channel and device configuration. Felder: Connection *: TCP/IP; IP *: leer; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: Schalter zeigt No (aus); Is battery installed? *: Schalter zeigt No (aus). Schaltflächen: Back, Test communication, Done. Ein großer schwarzer Pfeil zeigt auf die Schaltfläche Test communication.
SMA Data Manager
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication im Reduxi Configurator. Text: Successful readout from device. Werte: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Letzte Zeile: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Schaltfläche: Close. Schließen-Kreuz oben rechts.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication im Reduxi Configurator, der einen fehlgeschlagenen Test zeigt. Erstes Feld: Unable to communicate with device. Zweites Feld (rotbrauner Text): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Schaltfläche: Close. Schließen-Kreuz oben rechts. Ein Teil des Formulars hinter dem Dialog ist am rechten Rand schwach sichtbar.
SMA Wechselrichter (Optionen 2 und 3)
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication im Reduxi Configurator. Text: Successful readout from device. Werte: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Schaltfläche: Close. Schließen-Kreuz oben rechts.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication im Reduxi Configurator, der einen fehlgeschlagenen Test zeigt. Erstes Feld: Unable to communicate with device. Zweites Feld (rotbrauner Text): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Schaltfläche: Close. Schließen-Kreuz oben rechts. Ein Teil des Formulars hinter dem Dialog ist am rechten Rand schwach sichtbar.
6 Messwerte prüfen
6.1 Letzte Messwerte
In diesem Schritt prüfen Sie die Messwerte der Geräte.
SMA Data Manager: Öffnen Sie Devices – SMA Data Manager im Reduxi Configurator.
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Seite Devices / SMA Data Manager, Reiter Last measurements (weitere Reiter: Analyze, Archive, Details). Oben rechts: grüner Status Connected. Linkes Menü: Devices (ausgeklappt) mit drei geschwärzten Einträgen (Sonnensymbole) und SMA Data Manager (ausgewählt), Schaltfläche Add device, dann Strategies (+), Utility Rate Plan, Settings (+). Karte Control type: Schalter mit Auto (grün hervorgehoben) und Manual; Zeitstempel 20. 06. 2025 13:02:08. Karte Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: leer, Einheit kW. Karte PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (Einheit abgeschnitten); PV min. active power: -300.0 kW. Karte Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Karte Grid: Grid import active power limit: leer, kW; Grid export active power limit: leer, kW. Karte Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: leer. Die Zeitstempel der Messwerte lauten 20. 06. 2025 13:02:12 (Communication error 13:02:08).
SMA Wechselrichter über das Speedwire/Webconnect Data Module: Öffnen Sie Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), wie in Punkt 5 hinzugefügt.
Textbeschreibung dieses Bildes
Screenshot des Reduxi Configurators, Seite Devices / SMA Sunny Tripower CORE1 Inverter, Reiter Last measurements (weitere Reiter: Analyze, Archive, Details). Oben rechts: grüner Status Connected. Banner: New patch available. Click here to apply. (mit Schließen-Kreuz). Linkes Menü: Devices (ausgeklappt) mit drei teilweise geschwärzten Einträgen (Netz-, Sonnen- und Batteriesymbole), Schaltfläche Add device, Strategies (+), Utility Rate Plan, Settings (+). Karte Control type: Auto (grün hervorgehoben), Manual, Off, Boost; Zeitstempel 20. 06. 2025 13:10:41. Karte Current: PV current: 0.01 A. Karte Voltage: PV voltage: 542.79 V. Karte Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: leer, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Karte Energy: Export active energy: 36,991.1 kWh. Karte Other: Communication error: ON; Control type: AUTO. Die meisten Werte tragen den Zeitstempel 14. 06. 2025 08:17:57 oder 08:17:58; Communication error 20. 06. 2025 13:10:45 und Control type 13:10:49.
6.2 Steuerung durch Reduxi aktivieren
Für eine erweiterte Steuerung aller Geräte binden Sie die Geräte in die Optimierungsmodi des Reduxi Systems ein. Stellen Sie unter Devices – all devices im Reduxi Configurator den Control type auf AUTO. Nur dann wirken sich Befehle der Optimierungsmodi auf die Geräte aus.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
Nachdem Sie das Gerät hinzugefügt haben, können Sie es auch über die Reduxi-Anwendung überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Wählen Sie die Verbindungsoption: SMA Data Manager, SMA Speedwire/Webconnect Data Module oder direkte LAN-Verbindung zum Wechselrichter.
SMA (Punkt 3): Aktivieren Sie Modbus TCP/IP am SMA Gerät und testen Sie, ob Port 502 offen ist.
In Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Configurator an und fügen Sie das Gerät hinzu: SMA Data Manager als Hybrid Inverter oder den Wechselrichtertyp bei den Optionen 2 und 3. Geben Sie die IP ein, führen Sie Test communication aus und klicken Sie auf Done.
Inbetriebnahme (Punkt 6): Prüfen Sie die letzten Messwerte und stellen Sie den Control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Der Porttest zeigt Port 502 als geschlossen an | Modbus TCP/IP ist am SMA Gerät nicht aktiviert. Aktivieren Sie es (siehe Punkt 3) und führen Sie den Test erneut aus. |
| Test communication schlägt fehl: keine Kommunikation über Port 502 möglich | Prüfen Sie, ob der Dienst am Gerät aktiviert ist, ob die Portnummer stimmt und ob das Gerät im Netzwerk erreichbar ist. |
| Ein Gerät hinter dem SMA Data Manager zeigt keine Werte | Um über den SMA Data Manager auf ein einzelnes Gerät zuzugreifen, legen Sie die Slave-Adresse dieses Geräts fest (siehe Punkt 5). |
| Strategiebefehle bleiben ohne Wirkung | Stellen Sie den Control type der Geräte auf AUTO (siehe Punkt 6). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
