Integrieren Sie den Sofar 1-70KTL G1-G2 String-Wechselrichter mit der Reduxi-Steuerung über Modbus RTU und erreichen Sie maximale Flexibilität und mögliche Kosten- und Energiereduktionen von bis zu 30%.
1. Sofar-Dokumentation:
Die Dokumentation kann über den Link heruntergeladen werden:
https://downloads.sofarsolar.eu/
Ein Beispiel für ein Benutzerhandbuch für den 10-15kW String-Wechselrichter finden Sie unter diesem Link:
2. Physikalische Verbindung zwischen String-Wechselrichter und Reduxi-Controller
Die physikalische Verbindung muss hergestellt werden, da für den Zugriff auf die Schnittstelle des Stringwechselrichters Modbus RTU verwendet wird.

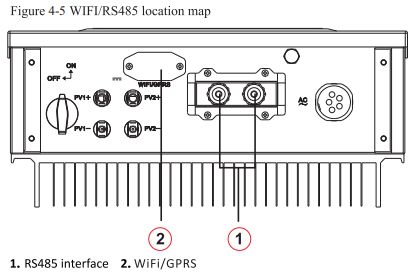

Die Lage der Modbus-Kommunikationsanschlüsse ist in der Abbildung als RS485-Schnittstelle dargestellt.

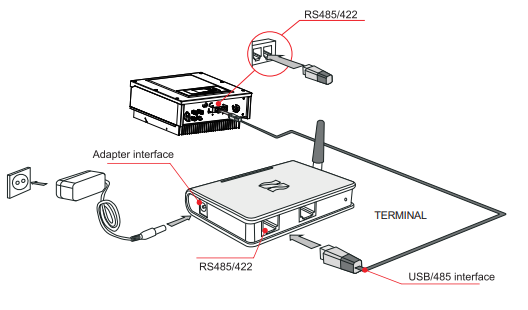

Das folgende Bild zeigt, wie die physische Verbindung hergestellt wird, wobei Reduxi die Rolle des Terminals übernimmt. Anstelle der USB/485-Schnittstelle wird beim Reduxi-Controller die Schnittstelle Port 1 oder Port 2 verwendet.
3. Fügen Sie Sofar String zum Reduxi-System hinzu.
Nach dem Anschluss des Reduxi und des String-Wechselrichters können Sie diesen als neues Gerät registrieren (Sofar String-Wechselrichter).
3.1 Gerät hinzufügen (Sunways Hybrid-Wechselrichter)
Melden Sie sich zunächst beim lokalen Reduxi Configurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.
4.2 Sofar 70KTL G1-G2 auswählen

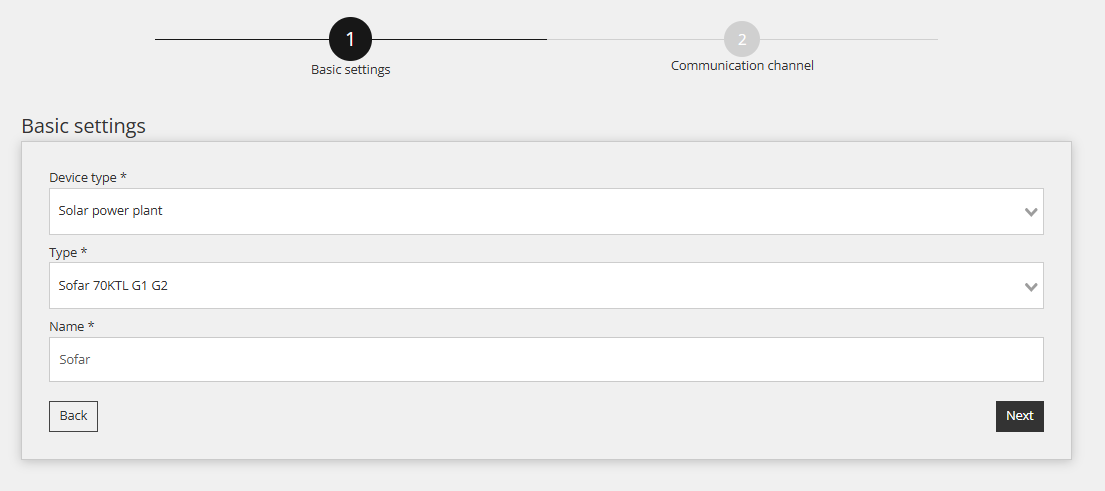

Im ersten Schritt werden die Grundeinstellungen festgelegt:
- Gerätetyp auswählen: Solarkraftwerk
- Typ auswählen: Sofar 70KTL G1-G2,
- Benennen Sie das Gerät.
4.3 Gerätekonfiguration für den Kommunikationskanal
Der zweite Schritt umfasst die Konfiguration des Kommunikationskanals, der für eine ordnungsgemäße Modbus-RTU-Kommunikation unerlässlich ist. In diesem Schritt wird die Kommunikationsverbindung zwischen der Reduxi-Steuerung und dem Sofar String-Wechselrichter hergestellt.

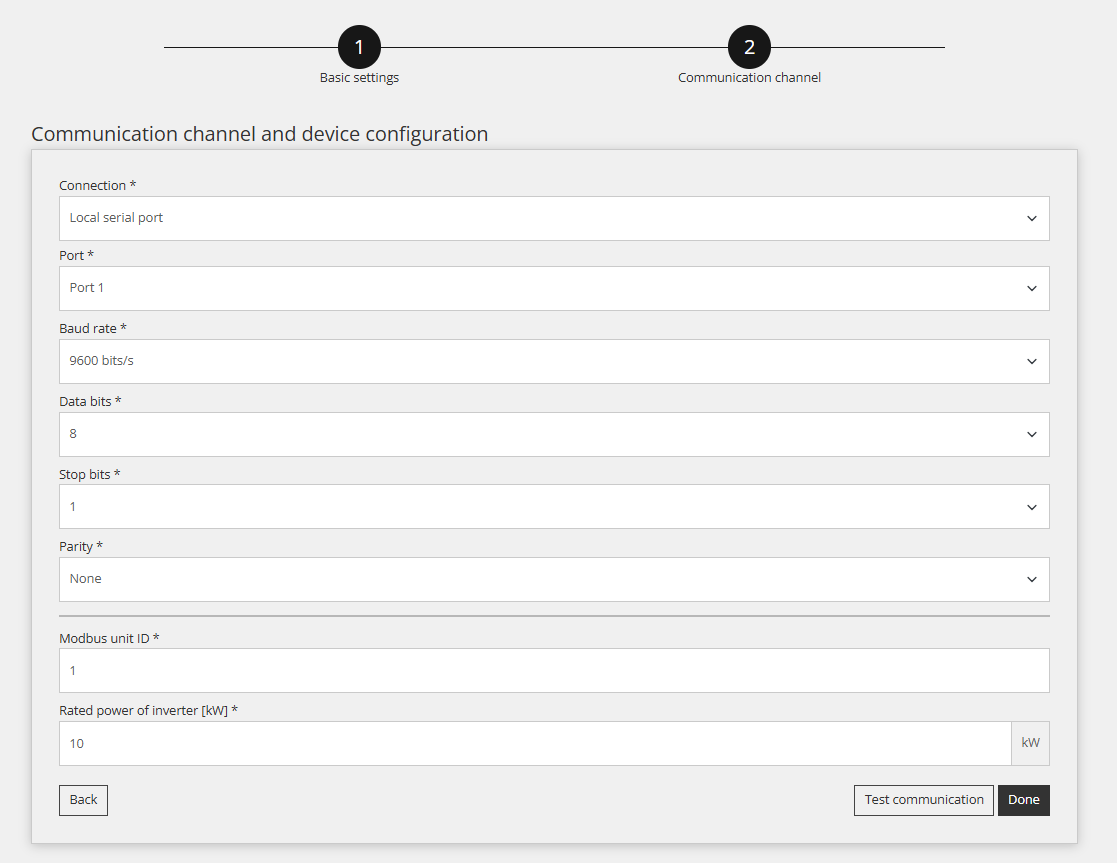

Die Einstellungen für den Kommunikationskanal werden unten angezeigt:
Es ist erforderlich, dass die Felder Modbus-Geräte-ID und Nennleistung eingestellt sind.
4.4 Testkommunikation
Unterhalb aller Felder des im vorigen Schritt erwähnten Kommunikationskanals befindet sich die Schaltfläche "Kommunikation testen". Mit dieser Schaltfläche können Sie überprüfen, ob die Modbus-RTU-Verbindung zwischen den Geräten korrekt funktioniert.
Erfolgreiche Antwort:
Erfolglose Antwort:
5. Ablesungen vom Gerät
An dieser Stelle soll gezeigt werden, wie die Messwerte des Geräts überprüft werden können. Dies geschieht unter "Gerät (Sofar String Wechselrichter)/Letzte Messung".
Sobald das Gerät erfolgreich über den Configurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxiüberwacht werden.
