So verbinden Sie ChargeAmps-Ladegeräte mit dem Reduxi Controller
Verbinden Sie Ihr Charge-Amps-Ladegerät (Halo, Luna, …) über Wi‑Fi und OCPP mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

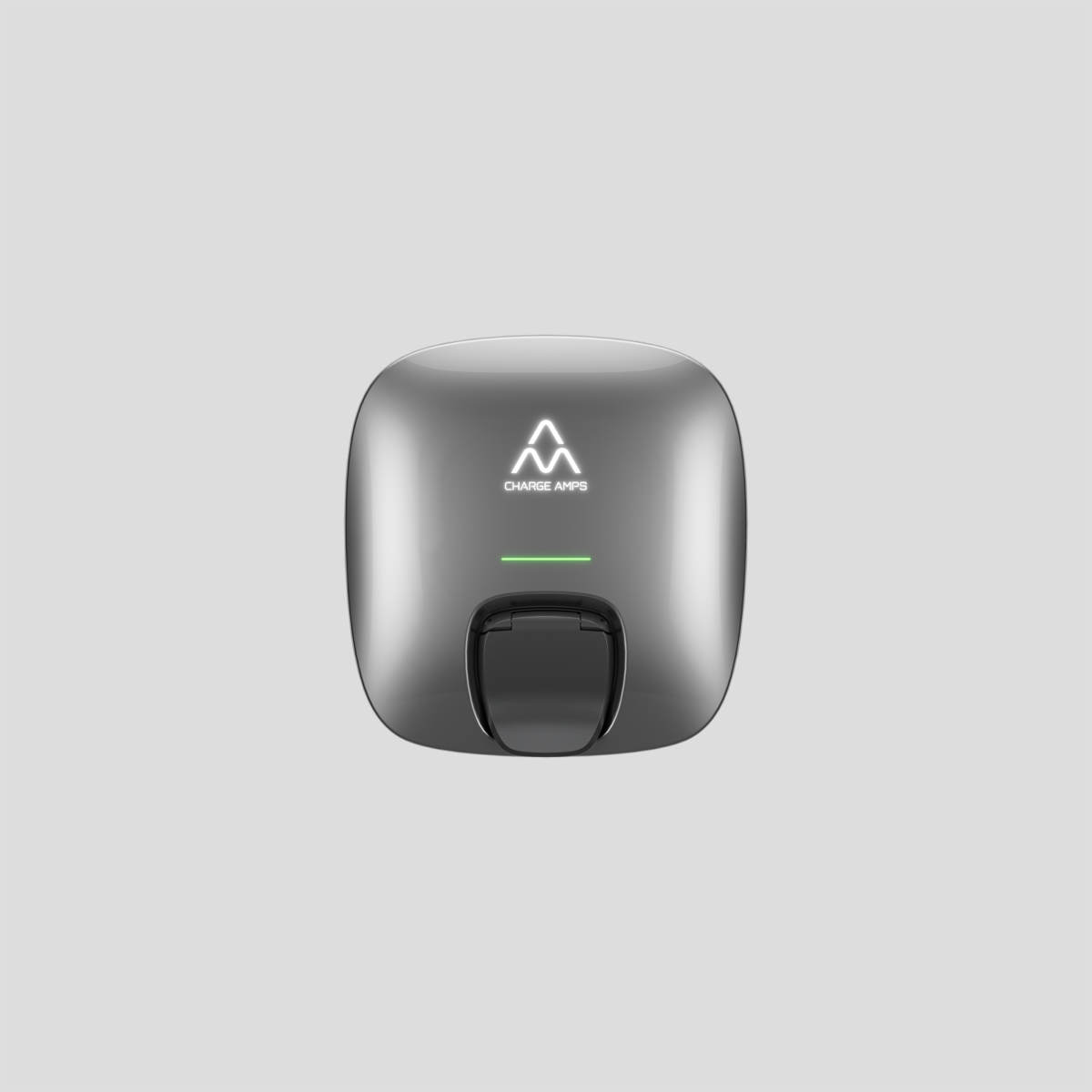

Produktfoto des Charge Amps Luna EV-Ladegeräts auf hellgrauem Hintergrund: eine Wallbox mit abgerundeten Ecken in dunkelgrauem Metallic-Finish. Das CHARGE-AMPS-Logo (weißes bergähnliches Symbol mit Text) befindet sich oben auf der Vorderseite, darunter verläuft eine dünne grüne Lichtlinie, und unten in der Mitte sitzt eine schwarze Kabelhalterung oder Steckdosenaussparung.
- Technische Dokumentation
- Erforderliche Ausrüstung
- Bei der Reduxi Weboberfläche anmelden
- Statische IP für den Reduxi Controller festlegen
- Ladestation zu Reduxi hinzufügen
- OCPP in der Charge Amps Installer App konfigurieren
- Kommunikation in Reduxi testen
- Messwerte prüfen
- Zusammenfassung
- Häufige Probleme
- Verwandte Artikel
1 Technische Dokumentation
Herstellerdokumente zum Charge-Amps-Ladegerät:
- Charge Amps Luna Installation Manual – Installationshandbuch des Luna-Ladegeräts (Englisch).
- Charge Amps Halo product page – Technische Daten des Halo-Ladegeräts.
- Video: how to connect the charger in the Installer app – Videoanleitung von Charge Amps, siehe Punkt 6.
2 Erforderliche Ausrüstung
Sie benötigen:
- Reduxi Controller
- Charge-Amps-Ladegerät (Halo, Luna, …) mit Wi‑Fi und OCPP
- Seriennummer des Ladegeräts (wird als Device identifier verwendet)
- Smartphone mit der Charge Amps Installer App (Android oder iOS)
- Wi‑Fi-Netzwerk, dem sowohl der Reduxi Controller als auch das Ladegerät beitreten können
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
4 Statische IP für den Reduxi Controller festlegen
Das Ladegerät verbindet sich über die IP-Adresse mit dem Controller. Eine feste Adresse hält diese Verbindung stabil.
4.1 Netzwerkeinstellungen öffnen
Wählen Sie im Reduxi Configurator (siehe Punkt 3) Settings – Network.
Textbeschreibung dieses Bildes
Screenshot der Reduxi-Weboberfläche in einem Smartphone-Browser (Uhrzeit in der Statusleiste 22:32, Adressleiste 192.168.1.50 mit einem Warndreieck). Linke Symbolleiste: Blitz-Logo, Geräte-Symbol (ausgewählt), Blitz-Symbol, Diagramm-Symbol. Kopfzeile: Home, grüner Status Connected, Uhrzeit 22:32:26. Ein kleines Energieflussdiagramm zeigt ein Netz-Symbol und ein PV-Symbol mit dem Wert 6.800 kW. Menü Settings (aufgeklappt, Minus-Zeichen) mit den Einträgen Grid und Network; der Eintrag Network ist mit einem dicken blauen Rahmen markiert.
4.2 Statische IP eingeben
Wählen Sie Static IP. Geben Sie die Daten der statischen IP für das Kommunikationsmodul ein, das mit Ihrem LAN verbunden ist (WAN, LAN oder Wi‑Fi). Wählen Sie Save.
Textbeschreibung dieses Bildes
Screenshot der Netzwerkseite Settings in der Reduxi-Weboberfläche auf einem Smartphone (Uhrzeit in der Statusleiste 22:37). Linke Symbolleiste: Blitz-Logo, Geräte-/Chip-Symbol, Blitz-Symbol, Diagramm-Symbol, Zahnrad-Symbol (ausgewählt). Seitentitel: Settings. Tabs: WAN (mit grünem Punkt), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Felder: Type: STATIC (Dropdown); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (mit Info-Symbol); Network isolation (mit Info-Symbol): Schalter auf Yes. Schaltfläche: Save.
5 Ladegerät in Reduxi hinzufügen
Stellen Sie die OCPP-Kommunikation zwischen dem Ladegerät und dem Reduxi Controller her.
5.1 Grundeinstellungen
Klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot des oberen Teils des linken Menüs im Reduxi Configurator. Logo: reduxi Configurator. Devices (aufgeklappt, Minus-Zeichen) listet einen Eintrag auf, Energy Meter (Netz-Symbol), gefolgt von der Schaltfläche + Add device, die mit einem dicken blauen Rahmen hervorgehoben ist. Darunter: Strategies (+), Utility Rate Plan, Settings (+).
Geben Sie die Grundeinstellungen ein:
- Gerätetyp:
EV charger - Type:
OCPP 1.6 - JSON - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot der Reduxi-Weboberfläche, Seite Device, Schritt 1 Basic settings. Oben rechts: grüner Status Connected. Linke Symbolleiste mit Blitz-Logo, Geräte-Symbol (ausgewählt), Blitz-Symbol, Diagramm-Symbol, Zahnrad-Symbol. Schrittanzeige: 1 Basic settings (aktiv), 2 Communication channel (ausgegraut). Überschrift: Basic settings. Felder: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Schaltflächen: Back, Next (türkis).
5.2 Kommunikationseinstellungen
Konfigurieren Sie den Kommunikationskanal für OCPP:
| Parameter | Wert |
|---|---|
| Gerätekennung | Seriennummer des Ladegeräts |
| Controller OCPP JSON 1.6 URL | Wird unten auf der Konfigurationsseite angezeigt. Beispiel: ws://192.168.1.97/ocpp/1.6/json
|
Textbeschreibung dieses Bildes
Screenshot der Reduxi-Weboberfläche auf einem schmalen Bildschirm, Seite Device, Schritt 2 Communication channel. Oben rechts: grüner Status Connected. Linke Symbolleiste: Blitz-Logo, Geräte-Symbol (ausgewählt), Blitz-Symbol, Diagramm-Symbol, Zahnrad-Symbol. Schrittanzeige: 1 Basic settings, 2 Communication channel (aktiv). Überschrift: Communication channel and device configuration. Grauer Hinweis: There are no available connections. Felder: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (Hinweis: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: leer; Override authentication password for backend OCPP server: leer; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (schreibgeschütztes Feld, hervorgehoben, mit einer Schaltfläche zum Kopieren). Schaltflächen: Back, Done.
Die Controller OCPP JSON 1.6 URL benötigen Sie unter Punkt 6.
6 OCPP in der Charge Amps Installer App konfigurieren
Fügen Sie die OCPP-URL des Reduxi Controllers in das Menü CPMS Connection der App ein.
6.1 Charge Amps Installer App installieren
Textbeschreibung dieses Bildes
App-Symbol der Charge Amps Installer App: ein schwarzes Quadrat mit abgerundeten Ecken und einem weißen Symbol (zwei übereinandergestapelte bergähnliche Spitzen) über dem weißen Text CHARGE AMPS.
Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Mit dem Charge-Amps-Ladegerät verbinden
Video: https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 Ladegerät mit demselben Wi‑Fi-Netzwerk wie den Reduxi Controller verbinden
Der Reduxi Controller und das Ladegerät müssen sich im selben Wi‑Fi-Netzwerk befinden. Öffnen Sie in der App das Menü Internet, wählen Sie das Wi‑Fi-Netzwerk aus und verbinden Sie das Ladegerät mit den Zugangsdaten dieses Netzwerks.
6.4 OCPP-URL eingeben
Textbeschreibung dieses Bildes
Screenshot der Charge Amps Installer App auf einem Smartphone (Uhrzeit in der Statusleiste 22:59), dunkles Design, Bildschirm SETTINGS mit den Tabs General und Advanced (Advanced ausgewählt). Device: Charge Amps Luna, serial LUNA-020100003. Bereich CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json mit dem Link Edit; grüner Punkt mit dem Status Connected. Bereich CHARGE POINT ID: 0201000039. Bereich CHARGER CONFIGURATION mit dem Link Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Schaltfläche: Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Klicken Sie auf Connect.Textbeschreibung dieses Bildes
Screenshot der Charge Amps Installer App auf einem Smartphone (Uhrzeit in der Statusleiste 22:58), dunkles Design, Bildschirm CPMS CONNECTION. Text: Enter the credentials to connect to the Charge Point Management System (CPMS). Felder: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json mit dem Link Reset und einem Hilfe-Symbol; Beispieltext: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, mit einem Hilfe-Symbol; Authorization Password: leer, mit einem Hilfe-Symbol. Schaltfläche: Connect (weiß).
Textbeschreibung dieses Bildes
Screenshot einer breiten weißen Schaltfläche mit abgerundeten Ecken und dunklem Text Complete configuration auf schwarzem Hintergrund, aus der Charge Amps Installer App.
Textbeschreibung dieses Bildes
Screenshot einer breiten Schaltfläche mit weißem Text I understand auf schwarzem Hintergrund und weißem abgerundetem Rahmen, aus der Charge Amps Installer App.
7 Kommunikation in Reduxi testen
Wechseln Sie zurück zum Reduxi Configurator und zu den Einstellungen des neuen Geräts. Klicken Sie unten rechts auf Test communication. Der Test liest das Ladegerät einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Der Test liefert eines von drei Ergebnissen:
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication in der Reduxi-Weboberfläche, der einen erfolgreichen Test zeigt. Text in Grün: Successful readout from device. Werte: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Schaltfläche: Close. Schließen-Kreuz oben rechts.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication in der Reduxi-Weboberfläche, der einen fehlgeschlagenen Test zeigt. Erstes Feld (rotbrauner Text): Unable to communicate with device. Zweites Feld: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Schaltfläche: Close. Schließen-Kreuz oben rechts.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication in der Reduxi-Weboberfläche, der einen fehlgeschlagenen Test zeigt. Erstes Feld (rotbrauner Text): Unable to communicate with device. Zweites Feld: Number of devices found on OCPP - JSON 1.6: 0. Schaltfläche: Close. Schließen-Kreuz oben rechts. Eine Zeile der Seite hinter dem Dialog ist am unteren Rand teilweise sichtbar (Text abgeschnitten, endet mit backend OCPP server).
8 Messwerte prüfen
8.1 Last measurements
Sobald die Kommunikation steht, prüfen Sie die Werte unter Devices – EV charger im Reduxi Configurator.
8.2 Steuerung durch Reduxi aktivieren
Stellen Sie unter Devices im Reduxi Configurator den control type des Ladegeräts auf AUTO. Nur dann wirken sich Strategiebefehle auf das Ladegerät aus.
Um das Laden mit dynamischen Preisen und dynamischen Tarifen zu steuern, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Legen Sie die Handbücher und die Ausrüstung bereit, einschließlich der Seriennummer des Ladegeräts.
Charge-Amps-Ladegerät (Punkt 6): Installieren Sie die Installer App, treten Sie demselben Wi‑Fi-Netzwerk bei und fügen Sie die OCPP-URL des Controllers in CPMS Connection ein.
Zu Reduxi hinzufügen (Punkte 3–5, 7): Melden Sie sich an, legen Sie eine statische IP fest, fügen Sie ein Gerät OCPP 1.6 - JSON mit der Seriennummer als Device identifier hinzu, führen Sie Test communication durch und klicken Sie auf Done.
Inbetriebnahme (Punkt 8): Prüfen Sie die letzten Messwerte und stellen Sie den control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication: Unable to communicate with device 1 | Der Device identifier ist nicht festgelegt oder weicht ab. Geben Sie die Seriennummer des Ladegeräts exakt ein (Punkt 5.2). |
| Test communication: No device with OCPP 1.6 communication is found | Prüfen Sie, ob die OCPP-URL in CPMS Connection eingetragen ist (Punkt 6.4) und ob sich das Ladegerät und der Controller im selben Wi‑Fi-Netzwerk befinden (Punkt 6.3). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
