Verbindung der Reduxi-Steuerung mit dem ChargeAmps-Ladegerät (Halo, Luna, …). Das ChargeAmps-Ladegerät kann über WLAN verbunden werden und verwendet das OCPP-Protokoll.
1. Melden Sie sich bei der Reduxi-APP an und legen Sie eine statische IP-Adresse für die Reduxi-Steuerung fest und

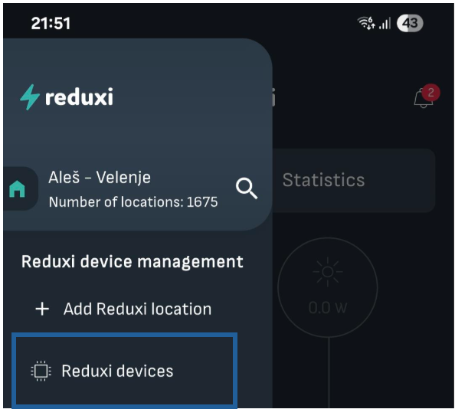

1.1 Anmeldung bei der Reduxi-APP -> Auswahl des Menüsymbols und Auswahl von »Reduxi-Geräten«

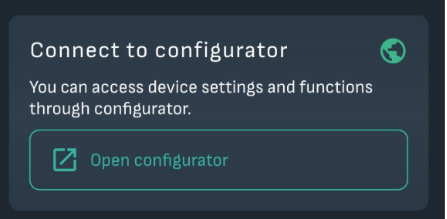

1.2 Auswahl von "Konfigurator öffnen"
1.3 Benutzername (admin) und Passwort (Standard ist admin) eingeben.

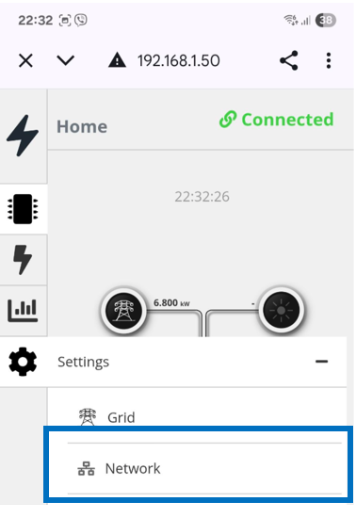

1.4 Einstellungen -> Netzwerk auswählen

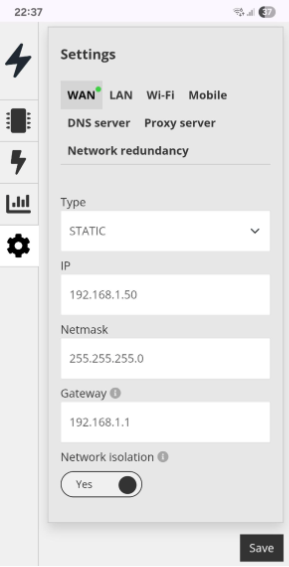

1.5. Wählen Sie "Statische IP" und geben Sie die Daten für Ihre statischen IP-Einstellungen im Kommunikationsmodul ein, das mit Ihrem LAN (WAN, LAN oder WLAN) verbunden ist, und wählen Sie "Speichern"
2. Gerät hinzufügen und eine Konfiguration für die OCPP-Kommunikation zwischen dem Ladegerät und der Reduxi-Steuerung erstellen

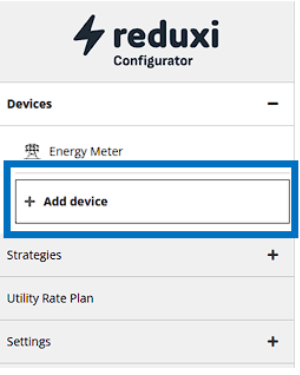

2.1 Auswahl von "Gerät hinzufügen"

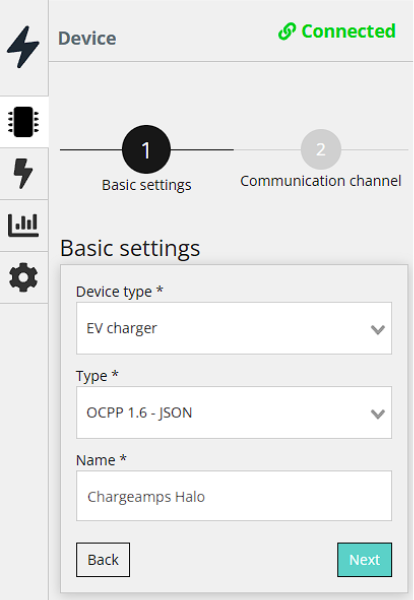

2.2 Grundlegende Einstellungen eingeben:
- Gerätetyp auswählen: E-Auto-Ladegerät
- Typ auswählen: OCPP 1.6 - JSON
- Und Name

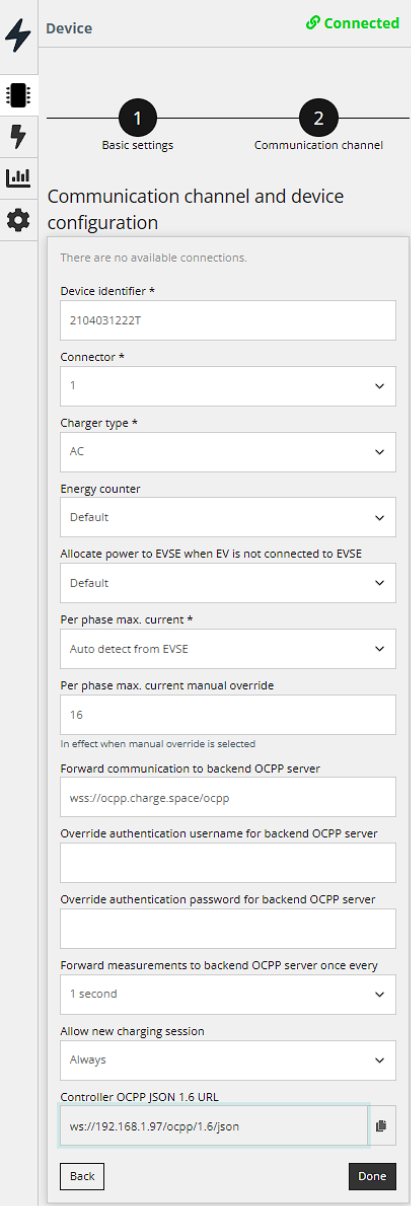

2.3 Kommunikationskanal für OCPP konfigurieren:
- Geben Sie "Gerätekennung" (Seriennummer des Ladegeräts) ein
- Unten auf der Konfigurationsseite finden Sie "Controller OCPP JSON 1.6 URL" - Beispiel-URL: ws://192.168.1.97/ocpp/1.6/json
3. OCPP in der Charge Home-APP konfigurieren
Nachdem Sie die richtige URL von OCPP erhalten haben, müssen Sie sie in das Menü "CPMS-Verbindung" in der Charge Home-APP einfügen.
3.1 ChargeAmps Installer-Anwendung installieren:
Die Anwendung ist im Google Store verfügbar: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Die Anwendung ist im Apple App Store verfügbar: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Verbindung zur Charge Amps-Anwendung herstellen
Video zur Herstellung der Verbindung: https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Verbinden Sie das Ladegerät mit demselben WLAN-Netzwerk wie die Reduxi-Steuerung
Die Reduxi-Steuerung und ChargeAmps müssen mit demselben WLAN-Netzwerk verbunden sein. Dies kann über das Menü "Internet" in der App erfolgen. Wählen Sie einfach das gewünschte WLAN-Netzwerk aus und verbinden Sie ChargeAmps mit den Anmeldedaten für dieses Netzwerk damit.
3.4 Wählen Sie das Menü "Erweitert" und wählen Sie "Bearbeiten" unter CPMS-Verbindung

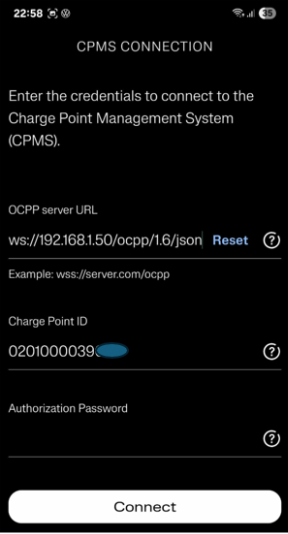

3.5 Kopieren Sie unter OCPP-Server-URL die OCPP-URL-Adresse von der Reduxi-Steuerung im Menü "Erweitert" und wählen Sie "Bearbeiten" unter CPMS-Verbindung in Schritt 2.3. (Beispiel: ws://192.168.1.97/ocpp/1.6/json) und klicken Sie auf "Verbinden"

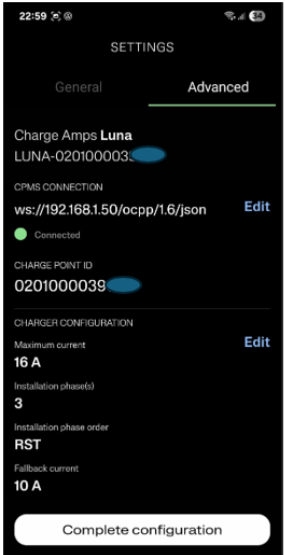

3.6 Klicken Sie im nächsten Schritt auf "Konfiguration abschließen"
3.7 Klicken Sie im nächsten Schritt auf "Ich verstehe"
4. Kommunikation in der Reduxi-APP testen
Kehren Sie zu den Einstellungen und der Reduxi-APP zurück und klicken Sie auf "Kommunikation testen"
Es gibt drei verschiedene Fälle von Kommunikationsantworten.

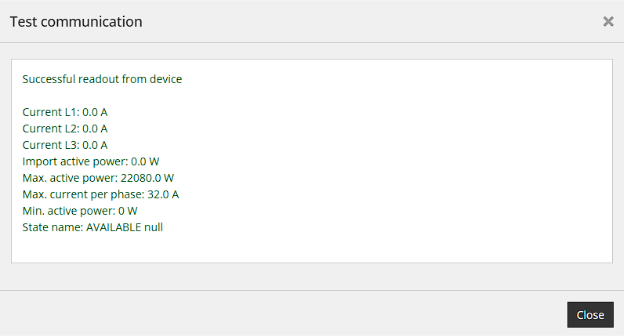

Fall 1: Die Kommunikation funktioniert einwandfrei

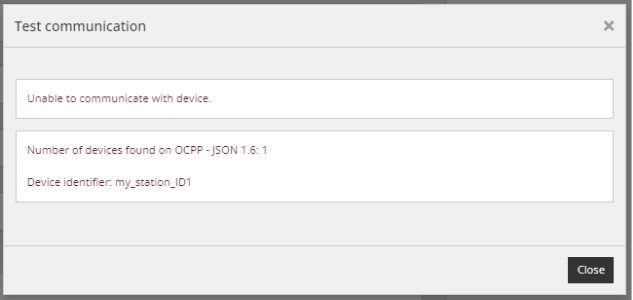

Fall 2: Keine Kommunikation mit Gerät 1 möglich, die ID des Geräts ist nicht eingestellt oder unterschiedlich
Fall 3: Kein Gerät mit OCPP 1.6-Kommunikation gefunden
