So verbinden Sie die EV-Ladestation Voltie mit dem Reduxi Controller
Binden Sie Voltie-Ladestationen über Wi‑Fi und die Voltie-Plattform mit dem Protokoll OCPP in Reduxi ein. Maximale Flexibilität und mögliche Kosteneinsparungen von bis zu 30%.

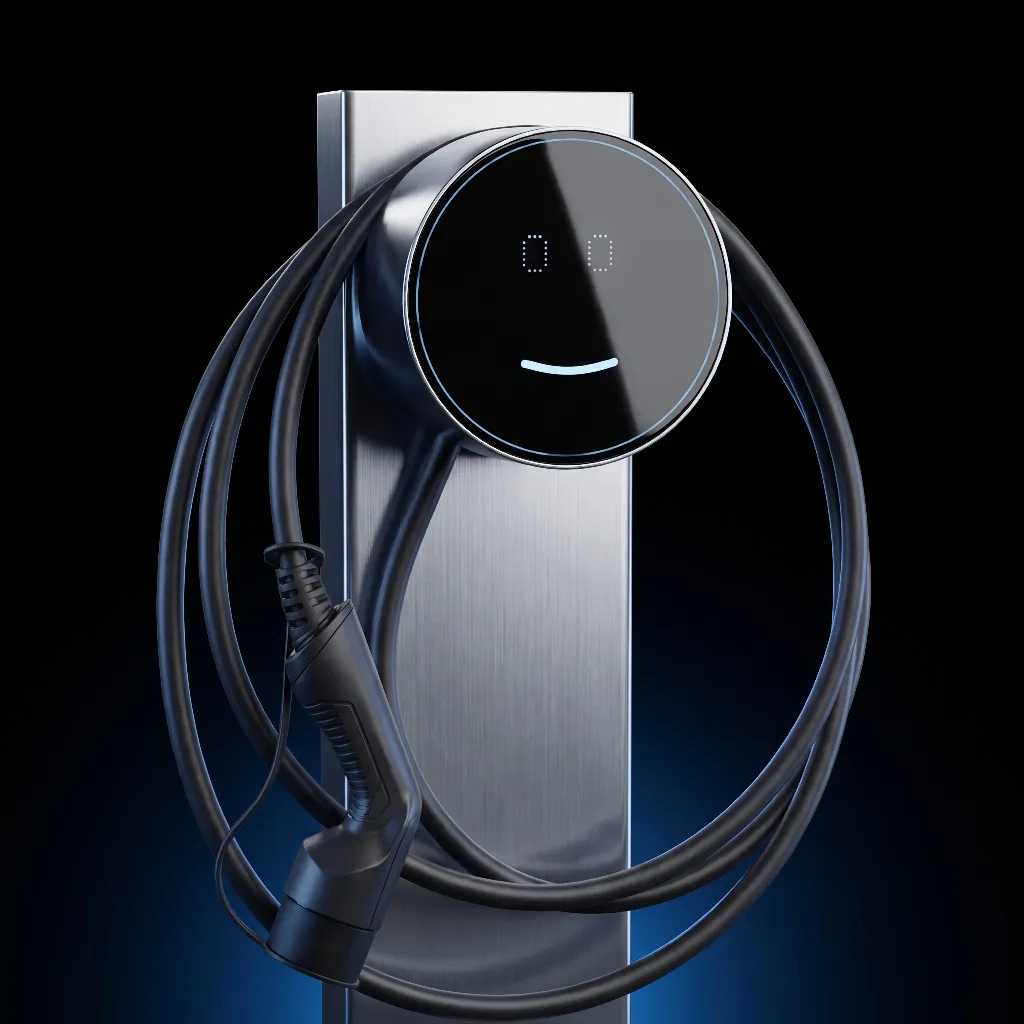

Textbeschreibung dieses Bildes
Produktfoto einer EV-Ladestation auf dunklem Hintergrund: eine wandmontierte Ladestation mit runder schwarzer Glasfront, die eine kleine leuchtende blaue, lächelnd geformte Linie und zwei schwache rechteckige Ziffern zeigt, montiert auf einer senkrechten Platte aus gebürstetem Metall. Ein schwarzes Ladekabel mit Stecker ist in großen Schlaufen um das Gerät gewickelt. Am unteren Bildrand leuchtet blaues Licht. Kein Text ist lesbar. Die Bildunterschrift nennt sie Voltie EV charger.
1 Technische Dokumentation
Herstellerdokumente und weitere Informationen:
- Voltie Quick start – Installationsdateien, Videos zur Installation der Ladestation, App-Registrierung, Wi‑Fi-Verbindung und Installateurmodus.
- Voltie technical data sheet – Technische Daten der Ladestation.
- Open Charge Alliance – OCPP-Spezifikation.
2 Erforderliche Ausrüstung
- Voltie EV-Ladestation, installiert und in Betrieb genommen
- Voltie-App auf einem Smartphone: Registrierung und Wi‑Fi-Verbindung der Ladestation
- Wi‑Fi-Netzwerk mit stabiler Internetverbindung
- Reduxi Controller im selben Netzwerk, mit einer statischen IP-Adresse
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Voltie-Ladestation einrichten
3.1 Voltie-App und Wi‑Fi-Verbindung
Registrieren Sie die Ladestation in der Voltie-App und verbinden Sie sie mit Ihrem Wi‑Fi-Netzwerk. Für die Einrichtung nutzen Sie die Voltie-Plattform (die App). Die Schritte zeigen die Voltie-Videos auf der Quick-start-Seite.
3.2 Installation
Installieren Sie die Ladestation wie auf der Voltie-Quick-start-Seite beschrieben. Voltie nennt das Protokoll OCPP als eine der Integrationsoptionen der Ladestation.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Voltie-Ladestation zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie eine neue Voltie-Ladestation hinzu oder bearbeiten eine vorhandene.
5.1 Grundeinstellungen

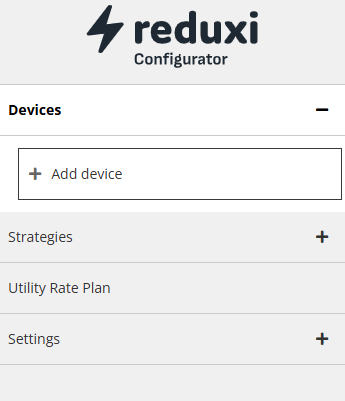

Melden Sie sich lokal im Reduxi Configurator an (siehe Punkt 4) und fügen Sie mit der Schaltfläche Add device ein neues Gerät hinzu.
Textbeschreibung dieses Bildes
Screenshot des oberen Teils des linken Menüs im Reduxi Configurator. Logo: reduxi Configurator. Devices (aufgeklappt, Minuszeichen) enthält nur die Schaltfläche + Add device (umrahmt). Darunter: Strategies (+), Utility Rate Plan, Settings (+).
Legen Sie im ersten Schritt die Grundeinstellungen fest:
- Gerätetyp:
EV charger - Type:
Voltie - Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Geräte-Assistenten im Reduxi Configurator, Schritt 1 Basic settings. Schrittanzeige: 1 Basic settings (aktiv), 2 Communication channel (ausgegraut). Überschrift: Basic settings. Felder: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Schaltflächen: Back, Next.
Klicken Sie auf Next.
5.2 Kommunikationseinstellungen

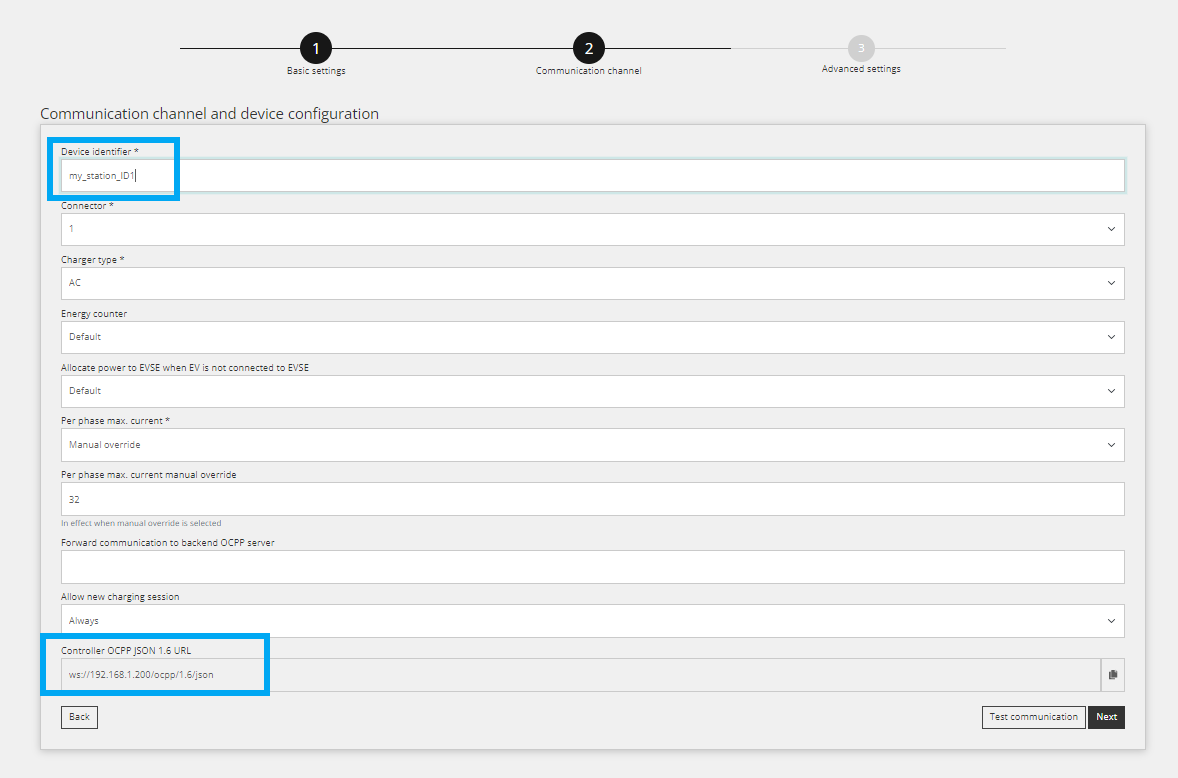

Im zweiten Schritt legen Sie den Kommunikationskanal für OCPP fest. Definieren Sie zuerst den Device identifier. Sie können ihn frei wählen.
Für das Protokoll OCPP JSON 1.6 wird eine URL benötigt. Der Reduxi Controller erzeugt sie automatisch. Ergänzen Sie am Ende dieser URL /Device ID.
| Parameter | Wert |
|---|---|
| Gerätekennung | Ein Name Ihrer Wahl, zum Beispiel my_station_ID1
|
| URL | Die vom Reduxi Controller erzeugte URL + /Device ID
|
| Beispiel | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Textbeschreibung dieses Bildes
Screenshot des Assistenten im Reduxi Configurator, Schritt 2 Communication channel. Fortschrittsleiste: 1 Basic settings (erledigt), 2 Communication channel (aktiv), 3 Advanced settings (grau). Abschnittstitel: Communication channel and device configuration. Felder: Device identifier *: my_station_ID1 (blauer Hervorhebungskasten); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (Hinweis: In effect when manual override is selected); Forward communication to backend OCPP server: leer; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (schreibgeschützt, blauer Hervorhebungskasten, Kopieren-Symbol rechts). Schaltflächen: Back (links), Test communication (umrandet) und Next (dunkel) rechts.
5.3 URL an der Ladestation eingeben
Geben Sie die vollständige URL einschließlich der Device ID als OCPP-Serveradresse der Voltie-Ladestation ein. Die Device ID muss mit dem Device identifier in Reduxi identisch sein.
5.4 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest die Voltie-Ladestation einmal aus und speichert nichts. War der Test erfolgreich, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Prüfen Sie nach dem Herstellen der Kommunikation die Werte unter Devices im Reduxi Configurator.
6.2 Steuerung durch Reduxi aktivieren
Für die Steuerung durch Reduxi stellen Sie den control type des Geräts unter Devices im Reduxi Configurator auf AUTO. Nur dann wirken sich Strategiebefehle auf die Ladestation aus.
Um Energiekosten mit dynamischen Preisen und dynamischen Tarifen zu senken, definieren Sie eine Strategie wie in Strategien für den Reduxi Controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Lesen Sie die Voltie-Dokumente und halten Sie die Ausrüstung bereit, einschließlich einer statischen IP-Adresse für den Controller.
Voltie-Ladestation (Punkt 3): Registrieren Sie die Ladestation in der Voltie-App und verbinden Sie sie mit Wi‑Fi.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich im Reduxi Configurator an, fügen Sie die Ladestation mit OCPP JSON 1.6 hinzu, geben Sie die URL an der Ladestation ein und testen Sie die Kommunikation.
Inbetriebnahme (Punkt 6): Prüfen Sie die Messwerte und stellen Sie den control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Die Ladestation verbindet sich nicht mit dem Controller | Prüfen Sie, ob die URL an der Ladestation mit der Device ID endet und ob die Device ID dem Device identifier in Reduxi entspricht. Prüfen Sie, ob der Controller eine statische IP-Adresse hat. |
| Die Ladestation hat nach einem Router-Austausch die Wi‑Fi-Verbindung verloren | Wiederholen Sie die Wi‑Fi-Einrichtung in der Voltie-App. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
