Die intelligente Integration von Reduxi mit dem FOX ESS G-Max C&I Hybrid-Wechselrichter senkt die Kosten über Modbus TCP/IP um bis zu 70 %.

1. Physische Verbindung

Nachfolgend wird ein symbolisches Bild der gesamten Verbindung von der Reduxi-Steuerung zum Wechselrichter angezeigt:

2. Kommunikationseinstellungen für den FOX ESS G-Max

Beim Fox ESS G-Max muss die IP statisch konfiguriert und die Fernbedienung ebenfalls aktiviert sein.

Die Einstellungen können direkt an der Schnittstelle vorgenommen werden.

2.1 Einstellen der IP-Adresse

Bitte beachten Sie, dass die IP-Adresse auf statisch eingestellt sein muss.

1. Drücken Sie auf der Hauptseite die Menü-Taste in der oberen rechten Ecke und wählen Sie dann Netzwerkeinstellungen.
2. Geben Sie im folgenden Menü die Einstellungen entsprechend Ihrem lokalen Netzwerk ein und bestätigen Sie diese.

3. Zurück zu Startseite.

2.2 Fernbedienung aktivieren

1. Auf der Hauptseite können Sie den Steuerungstyp im oberen linken Feld einstellen.
2. Aktivieren Sie die Schaltfläche „remote“ auf der zentralen Registerkarte.



Jetzt können Sie mit dem nächsten Schritt fortfahren.

3. FOX ESS G-MAX C&I zum Reduxi-System hinzufügen

Nachdem Sie den Reduxi und den FOX ESS G-Max angeschlossen haben, können Sie ihn als neues Gerät (Fox ESS G-Max) registrieren.

3.1 Gerät hinzufügen (Fox ESS G-Max)

Melden Sie sich zunächst beim lokalen Reduxi Configurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.

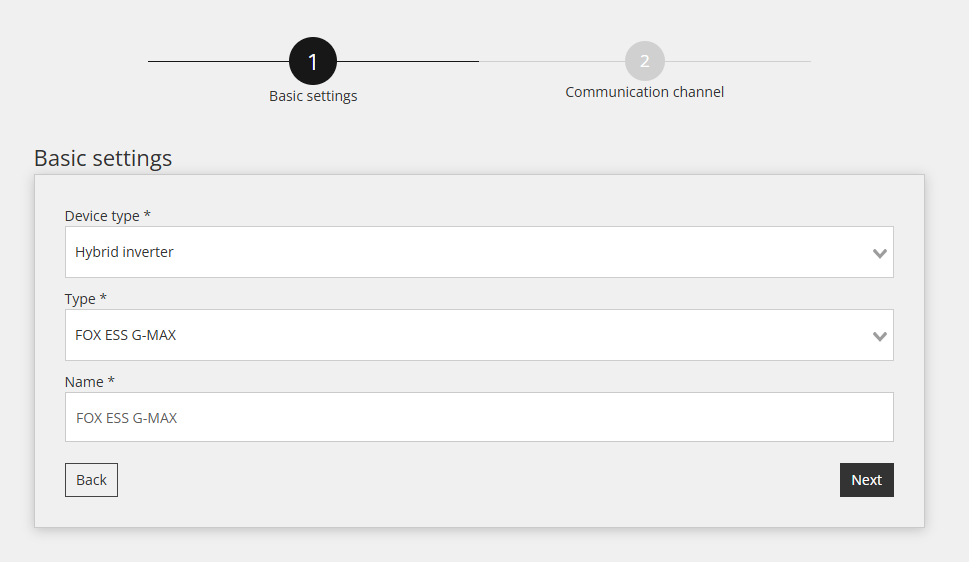

3.2 FOX ESS G-Max auswählen

Im ersten Schritt werden die grundlegenden Einstellungen festgelegt:

• Gerätetyp auswählen: Hybrid-Wechselrichter,
• Typ auswählen: FOX ESS G-Max,
• Benennen Sie das Gerät, wie Sie möchten, als Beispiel: FOX ESS G-Max

3.3 Gerätekonfiguration für den Kommunikationskanal

Der zweite Schritt umfasst die Konfiguration des Kommunikationskanals, der für eine ordnungsgemäße Modbus TCP/IP-Kommunikation unerlässlich ist. In diesem Schritt wird die Kommunikationsverbindung zwischen dem Reduxi Controller und dem Fox ESS G-Max Wechselrichter hergestellt.

Die Einstellungen für den Kommunikationskanal werden unten angezeigt:

• Verbindung: TCP/IP
• IP: Geben Sie die IP-Adresse des Fox ESS G-Max ein
• Port: 502
• Modbus-Einheiten-ID: Dies ist die gleiche ID wie am Wechselrichter eingestellt (als Standard 1)
• Nennleistung des Wechselrichters: Entsprechend dem Wechselrichter einzugeben (als Beispiel 100 kW)

3.4 Testkommunikation

Unterhalb aller im vorherigen Schritt genannten Felder des Kommunikationskanals befindet sich eine Schaltfläche „Testkommunikation“.

Diese Schaltfläche wird verwendet, um zu überprüfen, ob die Modbus TCP/IP-Verbindung zwischen den Geräten ordnungsgemäß funktioniert.

Erfolgreiche Antwort (Beispiel):

Erfolglose Antwort (Beispiel):

3.5 Messwerte vom Gerät

In diesem Abschnitt erfahren Sie, wie Sie die Messwerte des Geräts überprüfen und feststellen, ob es ordnungsgemäß kommuniziert. Dies kann unter „Geräte /FOX ESS G-Max /Letzte Messung. erfolgen."

Integrieren Sie das Gerät zur erweiterten Steuerung in die Optimierungsmodi des Reduxi-Systems. Unter Geräte /FOX ESS G-Max im Reduxi Configurator muss der Steuerungstyp auf AUTO eingestellt werden, damit sich Befehle für die Strategie auf die Batterie auswirken.

Um maximale Flexibilität und Energiekostensenkung in Bezug auf dynamische Preise und dynamische Tarife zu erreichen, folgen Sie bitte den Anweisungen zum Definieren der Strategie unter diesem Link: Strategien für Reduxi Controller.

Nach erfolgreichem Hinzufügen des Geräts kann es über die Reduxi Anwendung überwacht und gesteuert werden.
