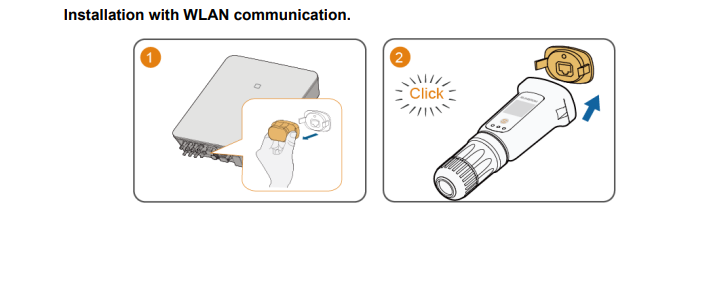

Schema mit dem Titel Installation with WLAN communication. Zwei nummerierte Felder. Feld 1: Eine Hand hält ein orangefarbenes Dongle-Teil an die Unterseite eines wandmontierten Wechselrichters (weiße Box mit Anschlüssen unten), ein blauer Pfeil zeigt die Einsteckrichtung. Feld 2: der weiße Dongle mit einem runden Gewindeanschluss und einem kleinen Anzeigefeld; darüber eine orangefarbene Kappe mit dem Wort Click und einem blauen Pfeil nach oben.

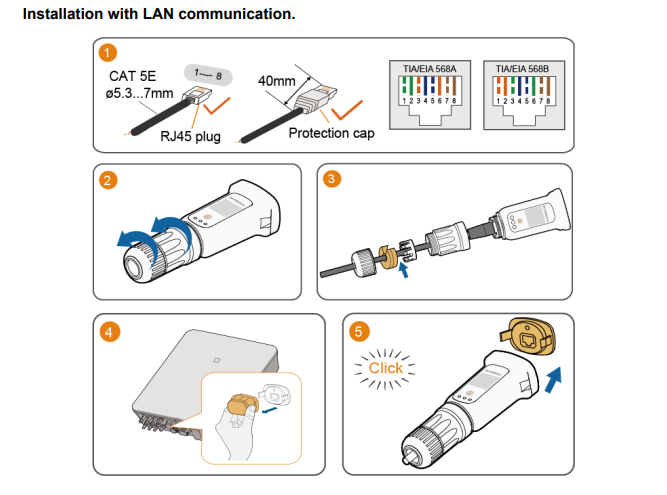

Schema mit dem Titel Installation with LAN communication, fünf nummerierte Schritte. Schritt 1: Kabel mit der Beschriftung CAT 5E, Durchmesser 5.3...7mm; ein RJ45-Stecker; eine abisolierte Länge von 40mm mit einer Protection cap auf dem Kabel; zwei kleine Verdrahtungstabellen mit der Beschriftung TIA/EIA 568A und TIA/EIA 568B mit den Pins 1 2 3 4 5 6 7 8 und farbigen Adern; Häkchen markieren die richtigen Teile. Schritt 2: der weiße Dongle mit einem Gewindeanschluss, ein blauer gebogener Pfeil zeigt das Drehen der Anschlussmutter. Schritt 3: Die Kabelteile (Mutter, Dichtung, Schutzkappe) werden auf das Kabel gefädelt und zum Dongle geschoben, blauer Pfeil. Schritt 4: Eine Hand hält das orangefarbene Teil an die Unterseite des Wechselrichters. Schritt 5: der zusammengebaute Dongle mit einer orangefarbenen Kappe, dem Wort Click und einem blauen Pfeil nach oben.

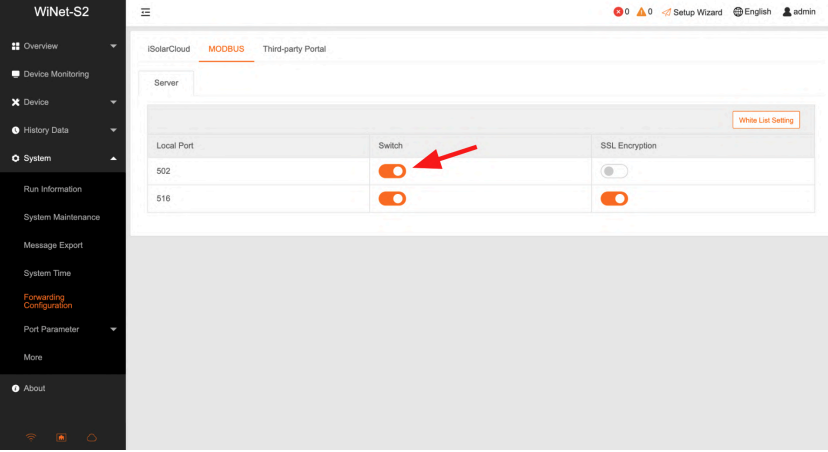

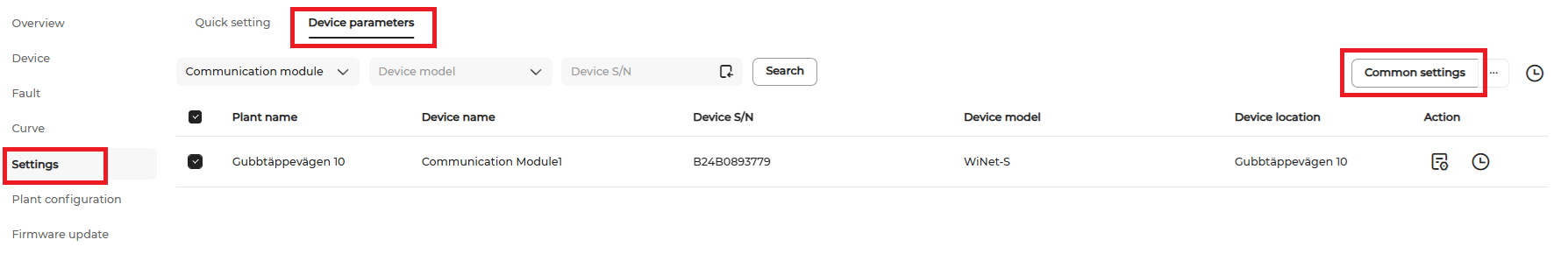

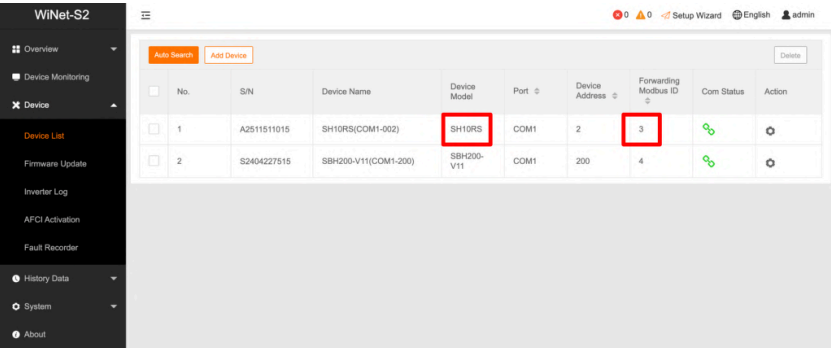

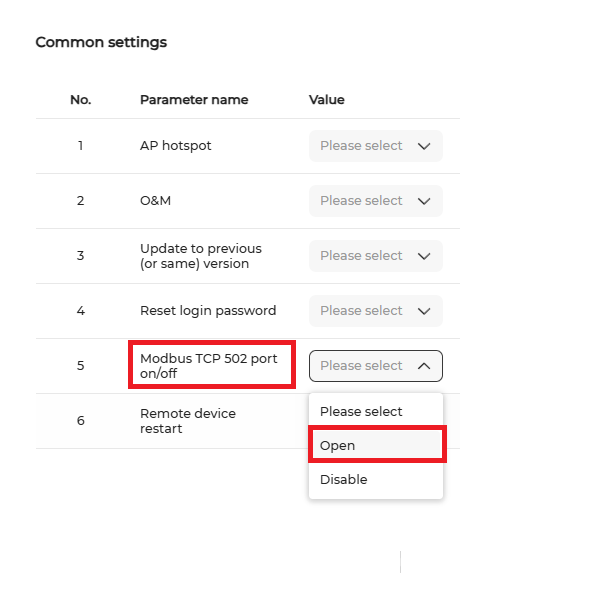

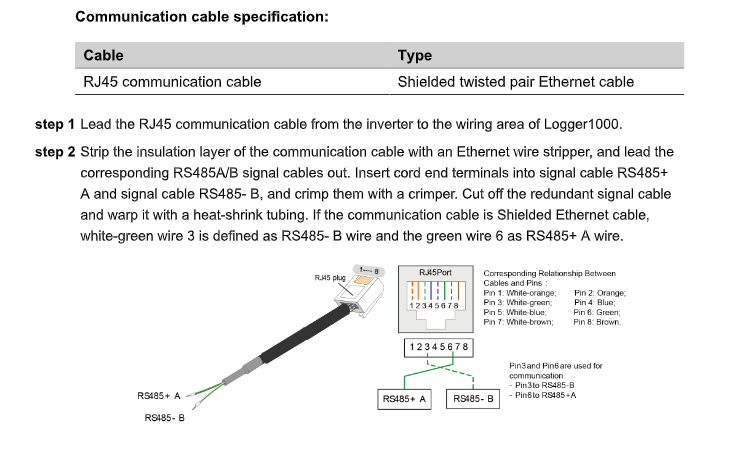

Bild mit dem Titel Communication cable specification mit einer Tabelle: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Text: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Darunter: eine Zeichnung eines RJ45-Steckers an einem schwarzen Kabel mit zwei dünnen Adern mit den Beschriftungen RS485+ A und RS485- B; ein Pin-Diagramm eines RJ45 Port mit den Nummern 12345678 und einer Pin-Farbliste (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); Kästen RS485+ A und RS485- B; ein kleiner Hinweis, dass für die Kommunikation die Pins Pin 3 für RS485-B und Pin 6 für RS485-A verwendet werden (Kleingedrucktes).

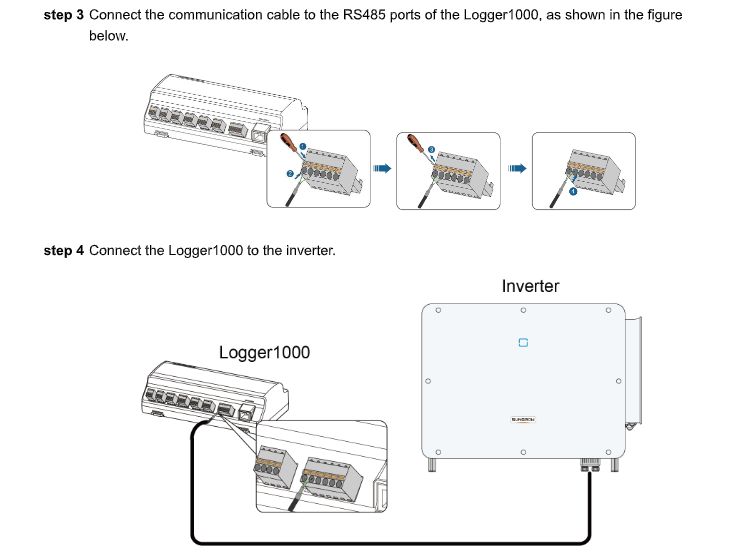

Bild mit zwei Anleitungsschritten aus einer Herstelleranleitung. Schritt 3: Text Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Darunter drei Zeichnungen von links nach rechts, durch blaue Pfeile verbunden: ein Logger1000 als Hutschienengerät mit einem Klemmenblock und einem Schraubendreher an einer Klemme, eine Nahaufnahme des Klemmenblocks mit eingesteckter Ader und Schraubendreher beim Festziehen (nummerierte Markierungen 1 und 2) und der Klemmenblock mit montierten Adern. Schritt 4: Text Connect the Logger1000 to the inverter. Zeichnung: eine Box mit der Beschriftung Logger1000 links mit zwei abnehmbaren Klemmenblöcken, eine große weiße Box mit der Beschriftung Inverter rechts und eine schwarze Kabellinie, die von den Klemmenblöcken des Logger1000 unten herum zur Unterseite des Wechselrichters führt.

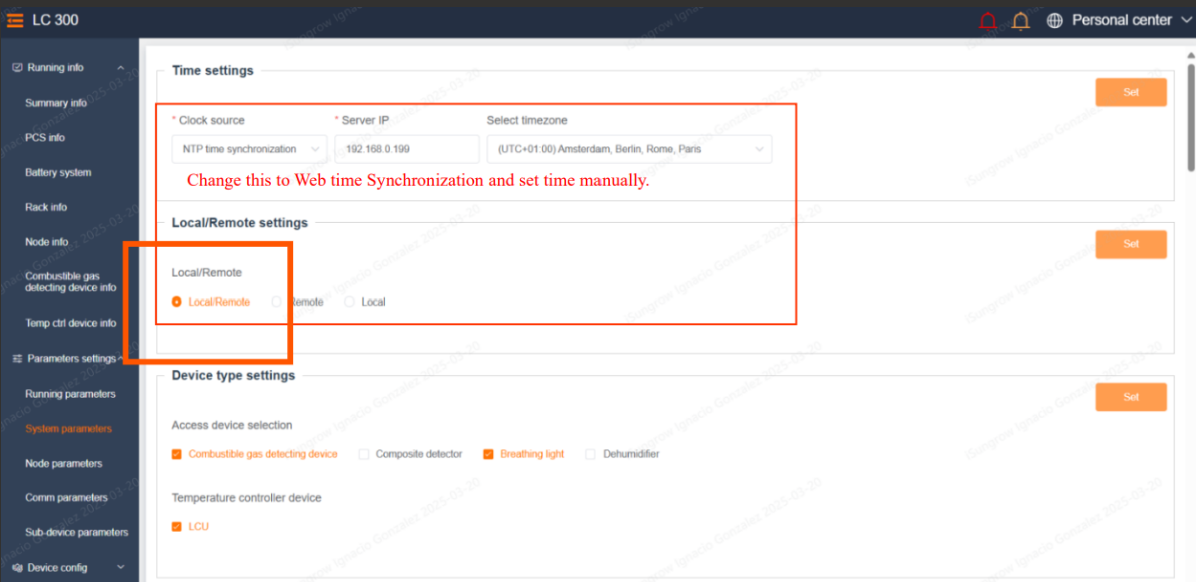

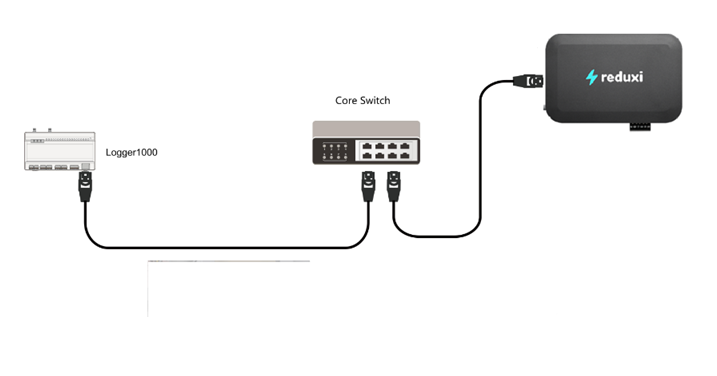

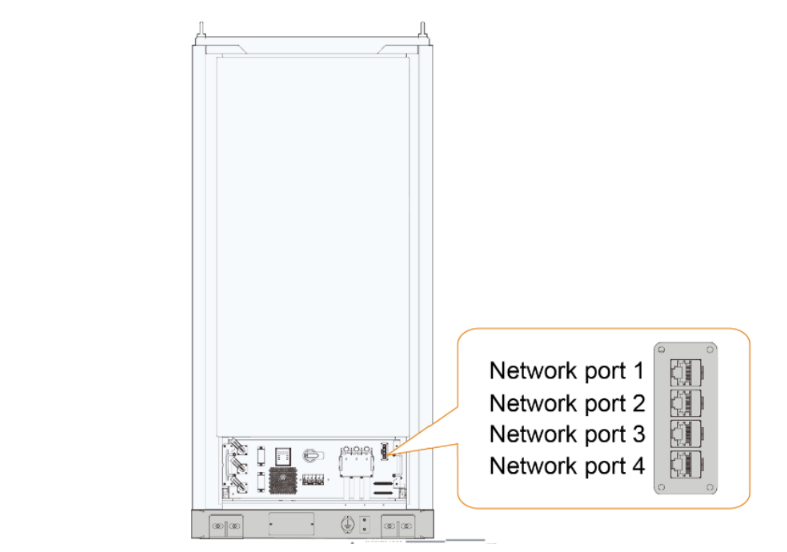

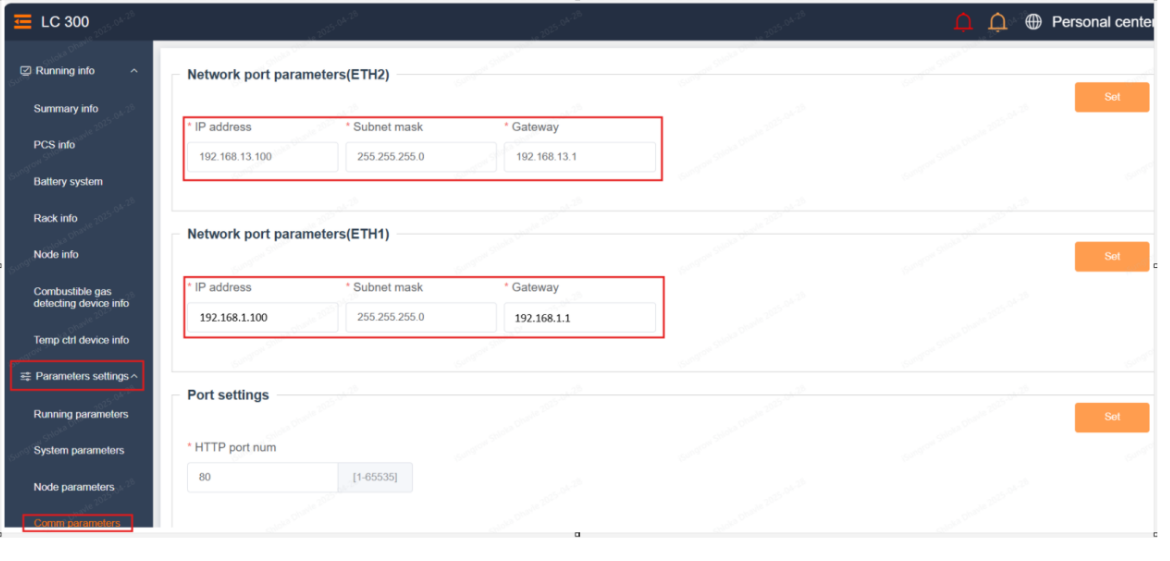

Screenshot der LC-300-Weboberfläche, Seite mit den Netzwerkparametern. Linkes Menü: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (durch einen roten Rahmen hervorgehoben; Untereinträge Running parameters, System parameters, Node parameters und ein rot umrahmter Eintrag darunter, teilweise abgeschnitten). Oben rechts: Personal center. Abschnitt Network port parameters(ETH2) mit einer Schaltfläche Set: IP address, Subnet mask, Gateway in einem roten Rahmen (die Subnetzmaske sieht aus wie 255.255.255.0). Abschnitt Network port parameters(ETH1) mit einer Schaltfläche Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (in einem roten Rahmen). Abschnitt Port settings mit einer Schaltfläche Set: HTTP port num: 80 (Bereich in Klammern angezeigt).

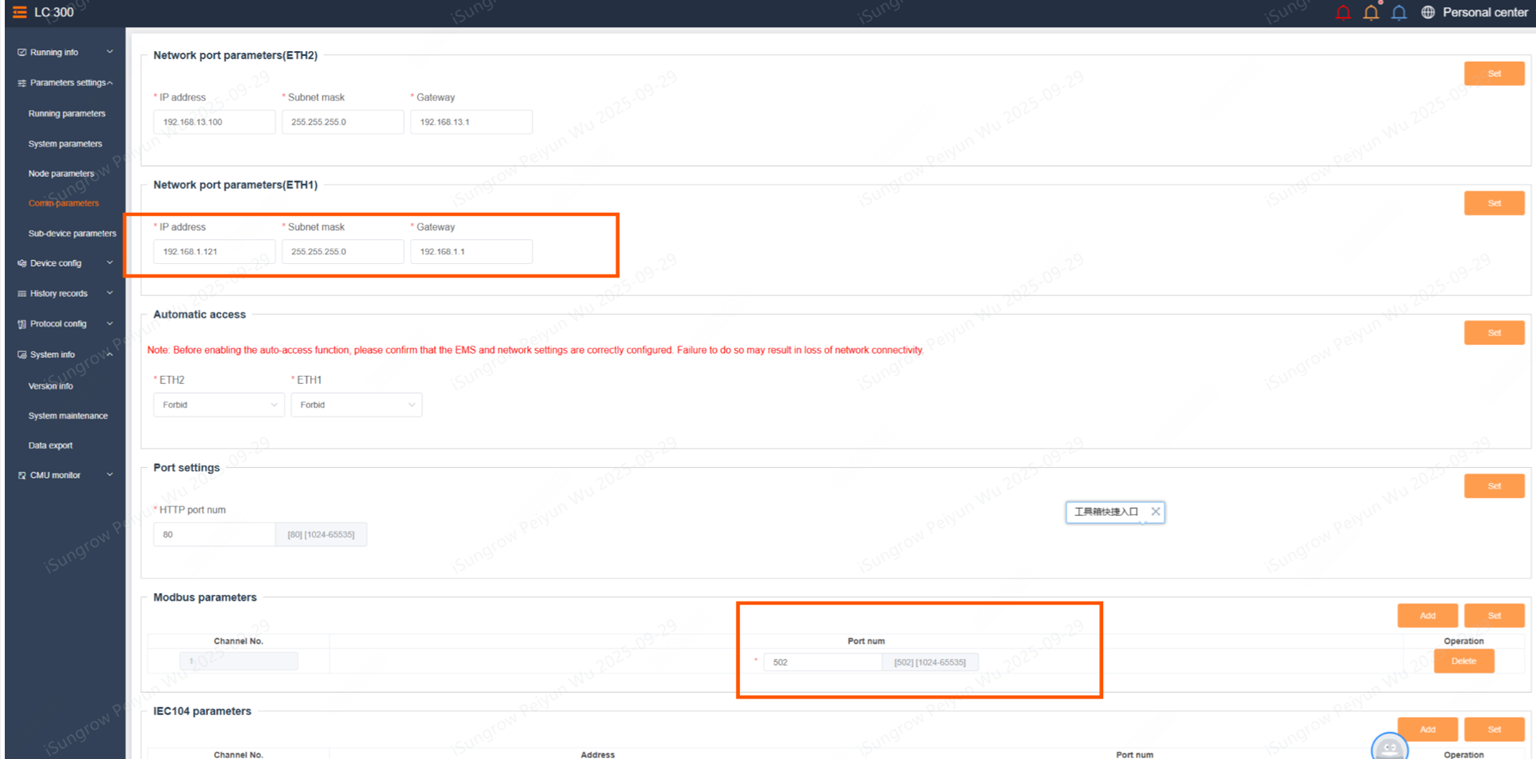

Screenshot der LC-300-Weboberfläche, Seite mit den Kommunikationsparametern (Text sehr klein). Linkes Menü mit Running info, Parameters settings (Untereinträge, einer orange hervorgehoben), Device config, Protocol config, System info und weiteren. Oben rechts: Personal center. Abschnitte von oben: Network port parameters(ETH2) mit einer Schaltfläche Set; Network port parameters(ETH1) mit den Feldern IP address, Subnet mask, Gateway in einem orangefarbenen Rahmen; Automatic access mit einem roten Hinweis zum Aktivieren der Funktion für automatischen Zugriff und zwei Dropdowns; Port settings mit einem Feld für eine Portnummer und einem Dropdown rechts; Modbus parameters mit einer Tabelle (Spalten unter anderem Channel No, Port num, Operation) und dem Feld Port num in einem orangefarbenen Rahmen; darunter ein weiterer Abschnitt (IEC104 parameters). Die Schaltflächen Set sind in jedem Abschnitt orange.

Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.

Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.

Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.

Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.

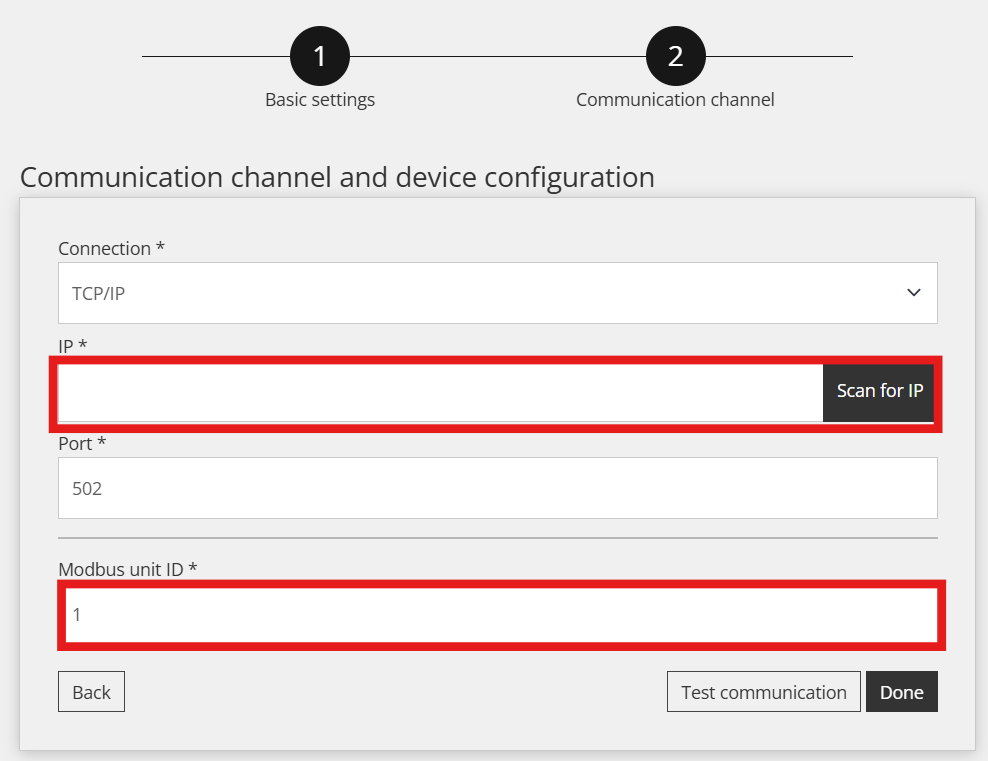

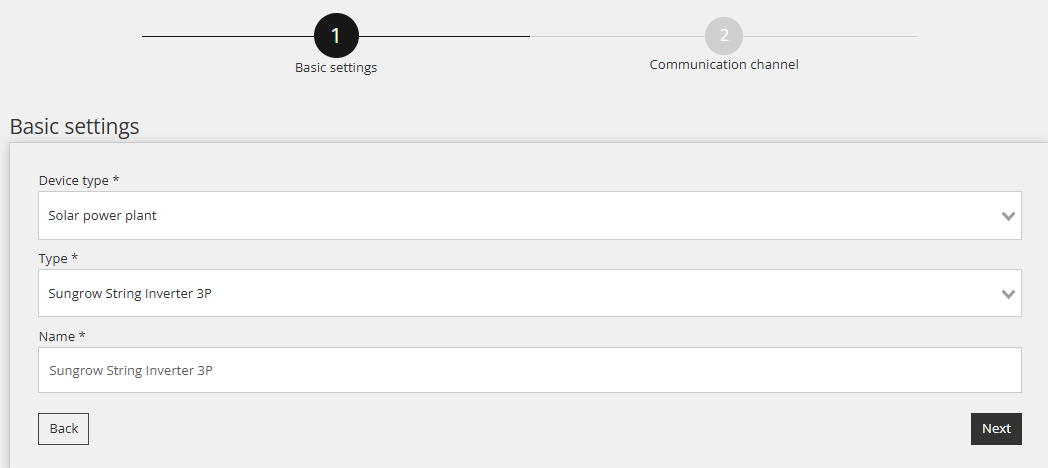

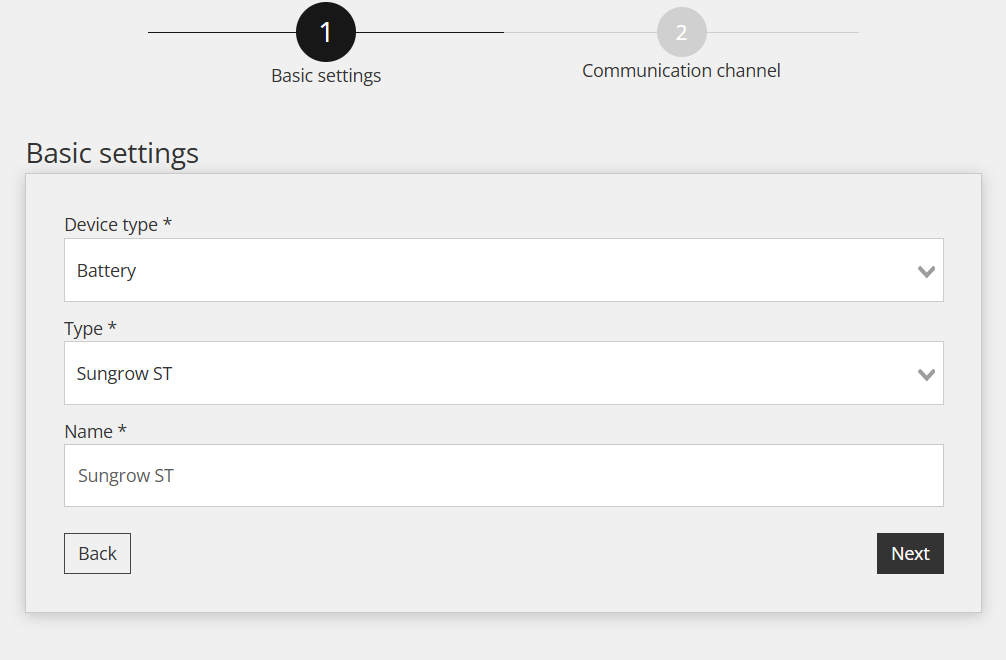

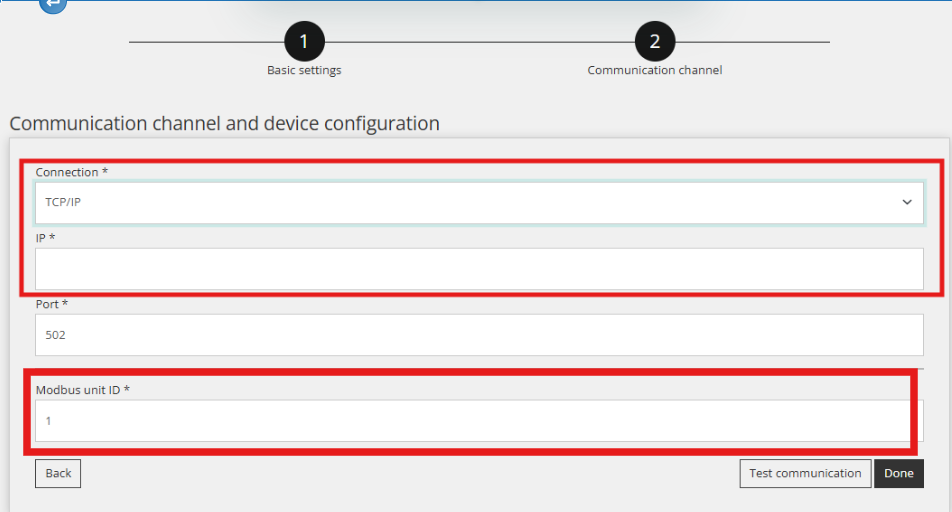

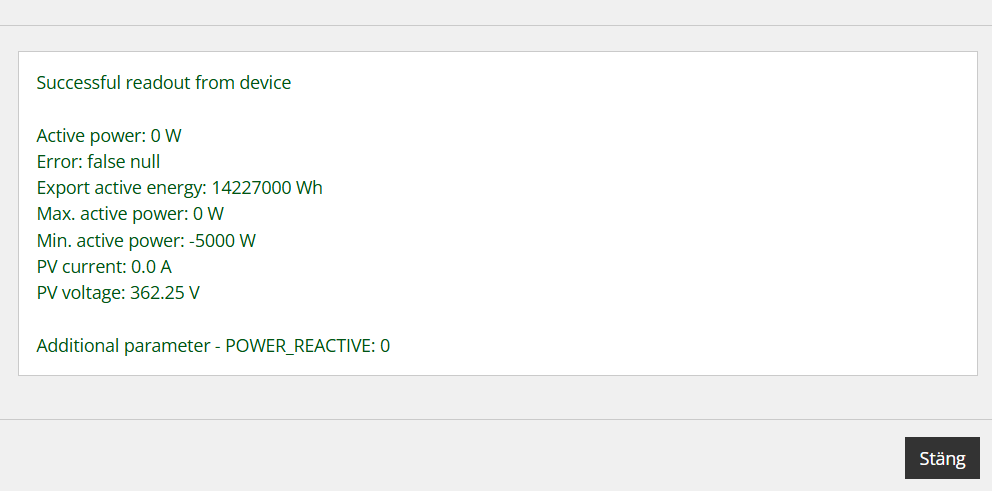

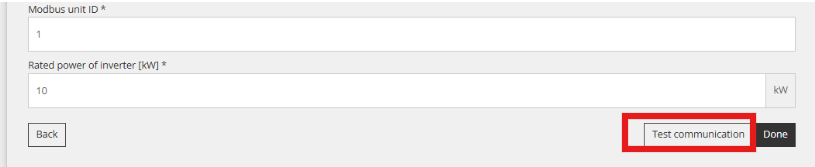

Screenshot eines Ergebnisdialogs mit grünem Text: Successful readout from device. Zeilen: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Schaltfläche unten rechts: Stäng [Schwedisch, Schließen].

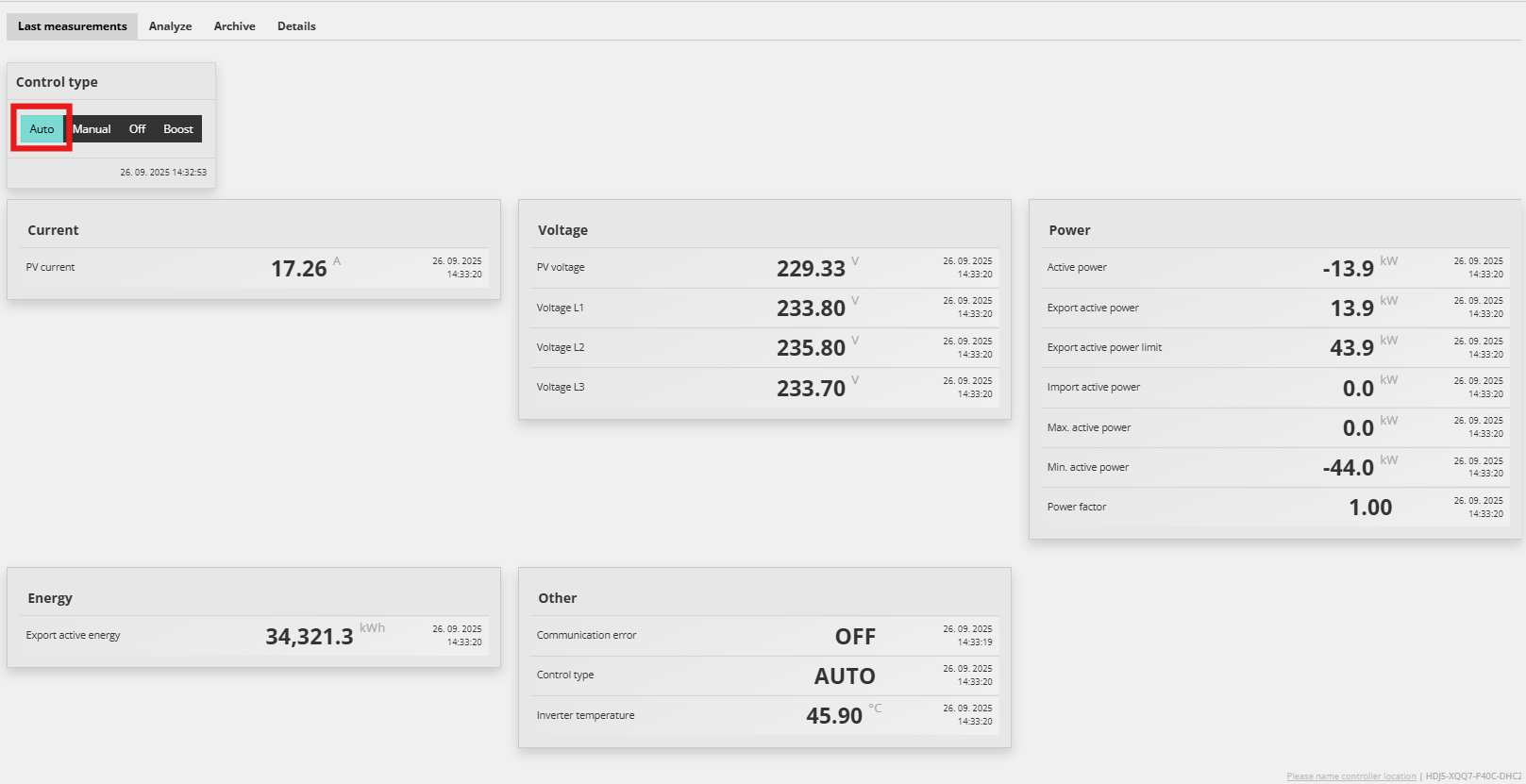

Screenshot eines Dialogs mit dem Titel Test communication und einem Schließen-x oben rechts. Meldung in rotem Text: Unable to communicate with device. Dunkle Schaltfläche unten rechts: Close.
