Senken Sie die Energiekosten um bis zu 70 %: Reduxi integriert Solaredge X1/X3 Hybrid Wechselrichter G4/Pro/Ultra über Modbus TCP/IP oder RTU.
1. Solax Firmware

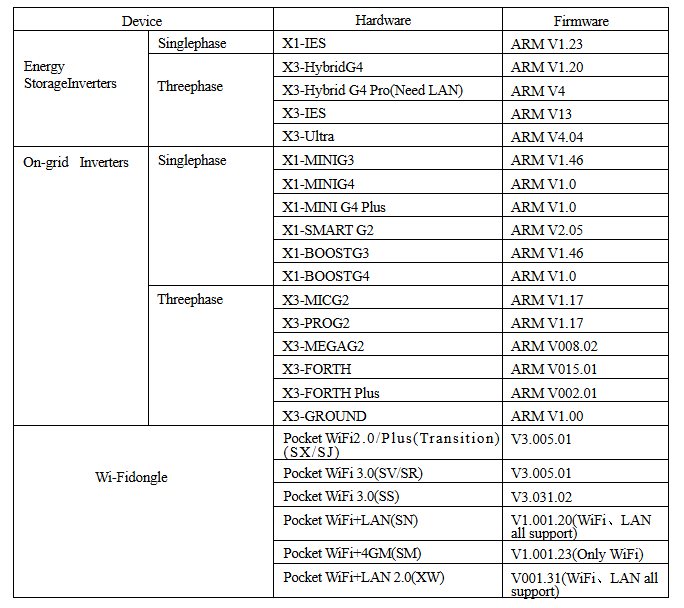

Hinweis: Der Wechselrichter muss über das neueste Firmware-Update verfügen. Wenden Sie sich dazu direkt an den Solax Power Support unter
2. Physische Verbindung
2.1 Modbus TCP/IP
Ein symbolisches Bild der gesamten Verbindung von der Reduxi-Steuerung zum Wechselrichter wird unten angezeigt:
Hinweis: Um eine Verbindung über Modbus TCP einzurichten, benötigen Sie entweder den WiFi 3.0 oder den WiFi & LAN 3.0 Dongle
2.2 Modbus RTU
Ein symbolisches Bild der gesamten Verbindung von der Reduxi-Steuerung zum Wechselrichter wird unten angezeigt:
2.2.1 Schaltpläne:
3. Hinzufügen SolaX X1/X3 Hybrid Wechselrichter zum Reduxi-System
Nachdem Sie den Reduxi und den SolaX Hybrid Wechselrichter angeschlossen haben, können Sie ihn als neues Gerät registrieren.
3.1 Gerät hinzufügen auswählen
Melden Sie sich zunächst beim lokalen Reduxi Configurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.
3.2 SolaX Power Hybrid Wechselrichter auswählen
Dies hängt davon ab, welchen Wechselrichter Sie haben. Wenn Sie einen einphasigen Wechselrichter (X1) haben, wählen Sie... Wenn Sie einen dreiphasigen Wechselrichter installiert haben, wählen Sie X3.

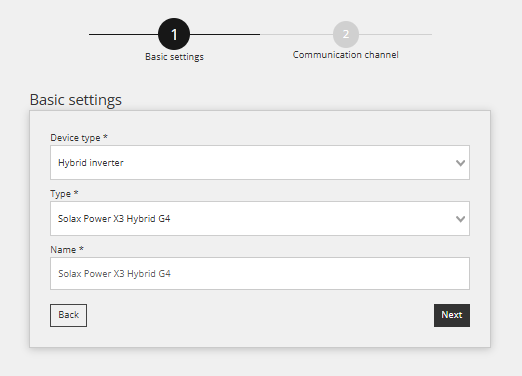

Im ersten Schritt werden die Grundeinstellungen definiert:
- Gerätetyp auswählen: Hybrid Wechselrichter,
- Typ auswählen: SolaX Power X1 oder X3 Hybrid,
- Benennen Sie das Gerät, wie Sie möchten, als Beispiel: Solax Power X3 Hybrid G4
3.3 Gerätekonfiguration für Kommunikationskanal
Der zweite Schritt umfasst die Konfiguration des Kommunikationskanals, der für eine ordnungsgemäße Modbus-Kommunikation unerlässlich ist. In diesem Schritt wird die Kommunikationsverbindung zwischen dem Reduxi-Controller und dem Solax Power Wechselrichter hergestellt.
Sie können zwischen TCP/IP- oder RTU-Verbindung wählen (abhängig vom verwendeten Gerät).

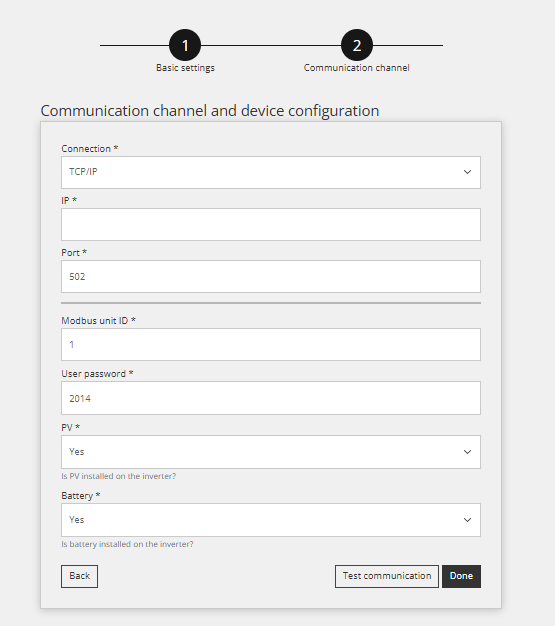

3.3.1 Modbus TCP
- Verbindung: TCP/IP
- IP: Geben Sie die IP-Adresse des Solax Power Wechselrichters ein
- Port: 502
- Modbus-Einheiten-ID: Dies ist dieselbe ID wie am Wechselrichter eingestellt (als Standard 1)
- Benutzerpasswort: Dies ist derselbe PIN-Code wie für das Display am Wechselrichter (als Beispiel 2014)
- PV: Ist eine PV-Anlage installiert? Ja oder Nein
- Batterie: Ist eine Batterie installiert? Ja oder Nein

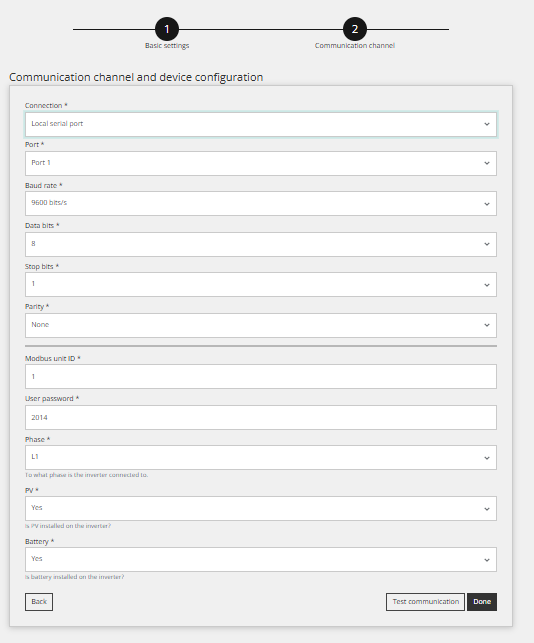

3.3.2 Modbus RTU
- Verbindung: Lokaler Port
- Port: 1
- Baudrate: 9600
- Datenbits: 1
- Stoppbits: 1
- Parität: Keine
- Modbus-Einheiten-ID: 1 (gleiche ID wie der Wechselrichter)
- Benutzerpasswort: Dies ist derselbe PIN-Code wie für das Display am Wechselrichter (als Beispiel 2014)
- PV: Ist eine PV-Anlage installiert? Ja oder Nein
- Batterie: Ist eine Batterie installiert? Ja oder Nein
3.4 Kommunikation testen
Unterhalb aller Felder des im vorherigen Schritt erwähnten Kommunikationskanals befindet sich eine Schaltfläche "Kommunikation testen".
Diese Schaltfläche dient zur Überprüfung, ob die Modbus-Verbindung zwischen den Geräten ordnungsgemäß funktioniert.
Erfolgreiche Antwort (Beispiel):
Erfolglose Antwort (Beispiel):
Überprüfen Sie in diesem Fall die Einstellungen, die Verkabelung und versuchen Sie es erneut.
3.5 Messwerte vom Gerät
In diesem Abschnitt wird Ihnen gezeigt, wie Sie die Messwerte des Geräts überprüfen und ob es korrekt kommuniziert. Dies kann unter "Geräte /Solaredge Wechselrichter /Letzte Messung. erfolgen."
Integrieren Sie das Gerät zur erweiterten Steuerung in die Optimierungsmodi des Reduxi-Systems.
Unter Geräte/SolaX Power Inverter in dem Reduxi-Konfigurator muss der Steuerungstyp auf AUTO eingestellt werden, damit sich Befehle für die Strategie auf die Batterie auswirken.
Um maximale Flexibilität und Energiekostensenkung in Bezug auf dynamische Preise und dynamische Tarife zu erreichen, befolgen Sie bitte die Anweisungen zum Definieren der Strategie unter diesem Link: Strategien für Reduxi Controller.
Nach dem erfolgreichen Hinzufügen des Geräts kann es über die Reduxi-Anwendung überwacht und gesteuert werden.
